ГОСТ 24134-80 Детали крепления трубопроводов. Скобы двухместные. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

СКОБЫ ДВУХМЕСТНЫЕ

Конструкция и размеры

ГОСТ 24134-80

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Детали крепления трубопроводов

СКОБЫ ДВУХМЕСТНЫЕ

Конструкция и размеры

Pipe-line fastening parts.
Double-seat cramps.
Design and

ГОСТ
24134-80

Взамен
ГОСТ 16688-71

Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен

с 01.01.81

Ограничение срока действия отменено, ИУС II-12-94

1. Настоящий стандарт распространяется на двухместные скобы диаметром D от 4 до 110 мм.

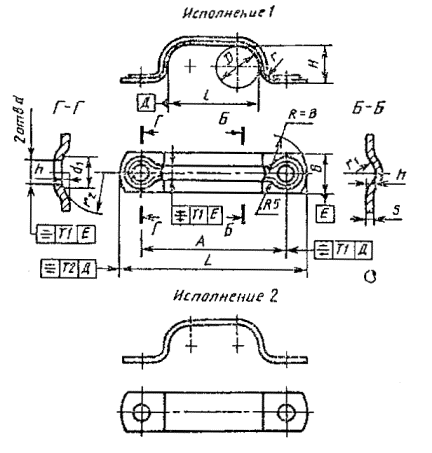

2. Конструкция и размеры двухместных скоб должны соответствовать указанным на чертеже и в таблице.

Примечания:

1. Все размеры, кроме размеров В и s, обеспечиваются инструментом.

2. Отклонение от центра радиуса R относительно оси поверхности Е не должно быть более 1 мм.

Размеры, мм

D	A ± 0,5	b ´ s для исполнений		Н	L	d H14	d₁	h	l		r	r₁	r₂	Масса 1000 шт., кг, для исполнения		Применяемость для исполнений
D	A ± 0,5	1	2	Н	L	d H14	d₁	h	Номин.	Пред. откл.	r	r₁	r₂	1	2	1	2
4	26	16 ´ 1,0	16 ´ 1,6	3	42	5,8	9	1,0	8	±0,6	3	2	10	5,2	8,3
5	27		16 ´ 1,6	4	43				10					5,5	8,8
6	32		16 ´ 2,0	5	48				12					6,2	12,4
8	34			6	50				16					6,7	13,4
10	38			8	54				20					7,6	15,2
12	42			10	58				24					8,5	17,0
14	52	18 ´ 1,6	18 ´ 3	12	70	7,0	10	1,4	28		5	3		18,6	34,8
16	56			14	74				32					20,0	37,4
18	60			16	78				36					21,8	40,8
20	65			18	83				41					23,6	44,1
22	75	22 ´ 1,6	22 ´ 3	20	97	9,0	14		45					32,9	61,5
25	85			22	104				55					36,6	68,4
28	90			24	112				60					38,7	72,4
32	100			28	122				70					43,2	80,8
36	105			32	127				75					46,3	86,6
40	120	30 ´ 2,0	30 ´ 3	35	150			2,0	85		6	4	16	92,2	138,3
45	130			40	160				95					100,7	151,0
50	140			45	170				105					109,0	163,5
55	150			50	180	11,0	16		115	±1,0				116,5	174,8
60	160			55	190				125					124,8	187,2
65	170			60	200				135					133,2	199,8
70	185	-		60	215				145			-	-	-	209,8
75	195			65	225				155						221,9
80	215		30 ´ 4	70	245	13,0		-	165						319,3
85	230			75	260				175						340,7
90	240			80	270				185						357,6
95	250			85	280				195						374,3
100	200			90	290				205						391,2
105	270			95	300				215						408,0
110	280			100	310				225						424,8

Пример условного обозначения двухместной скобы исполнения 1 D = 20 мм из стали марки 20 с покрытием Кд15.хр:

Скоба 1-20-20-Кд15.хр ГОСТ 24134-80

То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим. Пас.:

Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24134-80

3. Технические требования - по ГОСТ 24140-80.
