ГОСТ 24188-80* Прокладки. Конструкция
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ПРОКЛАДКИ
КОНСТРУКЦИЯ
ГОСТ 24188-80
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКЛАДКИ Конструкция Packings. Design |
ГОСТ |
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прокладки, применяемые для соединения стеклянных труб.
(Измененная редакция, Изм. № 2).
2. Прокладки должны быть изготовлены следующих типов:
1 - Т-образные;
2 - оболочковые;
3 - Г-образные;
4 - муфтообразные;
5 - составные;
6 - манжетообразные;
7 - конические;
8 - плоские
(Новая редакция, Изм. № 2).

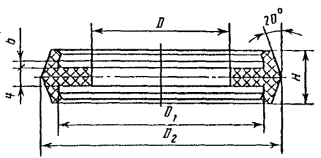

3. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 2 и в табл. 2.
Для труб Dн = 169 мм
Исполнение 1
Для труб Dн = 45, 67, 93, 122 мм
Исполнение 2
Для труб Dн = 45, 67, 93 и 122 мм
Исполнение 3
Для труб Dн = 67, 93 мм
Составные
Для труб Dн = 67 мм
Масса - 0,033 кг

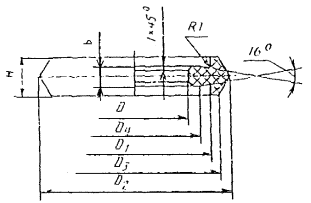

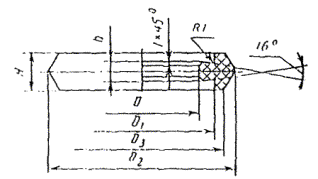

Для буртовых труб
Черт. 2
Таблица 2
Размеры в мм
Dу |
Dн |
D |
D1 |
D2 |
D3 |
D4 |
R |
H |
b |
Масса, кг, не более |
|
- |
15 |
- |
14,5 |
27,5 |
35,5 |
- |
- |
- |
13 |
2 |
0,010 |
- |
25 |
- |
24,5 |
41,5 |
49,5 |
- |
- |
- |
0,015 |
||
- |
32 |
- |
31,5 |
48,5 |
56,5 |
- |
- |
- |
0,019 |
||
- |
40 |
- |
39,5 |
59,5 |
67,5 |
- |
- |
- |
15 |
3 |
0,023 |
- |
50 |
- |
49,5 |
71,5 |
79,5 |
- |
- |
- |
0,029 |
||
1 |
40 |
45 |
37 |
43 |
52 |
- |
- |
8 |
12 |
5,0 |
0,01 |
2 |
57 |
- |
- |
- |
20 |
|
0,03 |
||||
1 |
50 |
67 |
57 |
65 |
75 |
- |
- |
10 |
14 |
5,5 |
0,02 |
15 |
18 |
0,04 |
|||||||||
2 |
79 |
67 |
- |
- |
20 |
0,05 |
|||||
3 |
50 |
66 |
78 |
68 |
60 |
- |
|
||||
1 |
80 |
93 |
78 |
89 |
101 |
- |
- |
12 |
18 |
6,0 |
0,04 |
2 |
105 |
93 |
- |
- |
20 |
0,06 |
|||||
3 |
72 |
90 |
106 |
94 |
84 |
- |
0,10 |
||||
1 |
100 |
122 |
105 |
117 |
127 |
- |
- |
15 |
7,0 |
0,06 |
|
2 |
105 |
133 |
121 |
- |
- |
|
0,08 |
||||
93 |
|
|
|
0,15 |
|||||||
- |
150 |
169 |
148 |
164 |
176 |
- |
- |
- |
22 |
8,0 |
0,14 |
- |
200 |
221 |
202 |
214 |
231 |
- |
- |
- |
0,18 |
Пример условного обозначения Т-образной прокладки для труб с буртами Dу = 15 мм из пищевой резины:
Прокладка Т-обр. 15-П ГОСТ 24188-80
То же, из кислотощелочестойкой:
Прокладка Т-обр. 15-К ГОСТ 24188-80
То же, из теплостойкой:
Прокладка Т-обр. 15-Т ГОСТ 24188-80
То же, Т-образной составной для труб с гладкими концами Dн = 67 мм:
Прокладка Т-обр. С 67 ГОСТ 24188-80
То же, T-образной прокладки - исполнения 1, Dн = 45 мм, D =37 мм, H = 12 мм из пищевой резины:
Прокладка Т-обр. 45-37-12 П ГОСТ 24188-80
То же, из кислотощелочестойкой:
Прокладка Т-обр. 45-37-12 К ГОСТ 24188-80
То же, из теплостойкой:
Прокладка Т-обр. 45-37-12 Т ГОСТ 24188-80.
(Измененная редакция, Изм. № 2).
4. Конструкция и основные размеры защитных оболочек должны соответствовать указанным на черт. 3 и в табл. 3.
Для Т-образных прокладок
Черт. 3
Для Г-образных прокладок
Таблица 3
Размеры в мм
Наружный диаметр трубы Dн |
D |
D1 |
D2 |
H |
h |
h1 |
Масса, кг, не более |
|
40 |
45 |
36 |
43 |
60 |
12,5 |
5,0 |
- |
0,002 |
- |
20,0 |
7,5 |
||||||
50 |
67 |
56 |
65 |
83 |
13,5 |
5,5 |
8,0 |
0,004 |
- |
22,0 |
Пример условного обозначения оболочковых прокладок для Т-образных прокладок для трубы наружным диаметром Dн = 45 мм:
Прокладка об. 45 ГОСТ 24188-80
То же, для Г-образных прокладок, D2 = 83 мм:
Прокладка об. 45´83 ГОСТ 24188-80
(Измененная редакция, Изм. № 2).
4а. Конструкция и основные размеры Т-образной прокладки должны соответствовать указанным на черт. 4 и в табл. 4.
Для труб Dн = 45, 67, 93, 122 мм
Для труб Dн = 169 мм
Черт. 4
Таблица 4
Размеры в мм
Dу |
Dн |
D |
D1 |
D2 |
H |
h |
h1 |
R |
Масса, кг, не более |
40 |
45 |
37 |
52 |
43 |
8,5 |
5,0 |
2,5 |
8 |
0,018 |
50 |
67 |
57 |
75 |
65 |
9,5 |
5,5 |
2,7 |
10 |
0,036 |
80 |
93 |
77 |
101 |
89 |
12,0 |
6,0 |
3,0 |
12 |
0,071 |
100 |
122 |
105 |
127 |
117 |
13,5 |
7,0 |
3,5 |
15 |
0,106 |
150 |
169 |
147 |
176 |
164 |
15,0 |
8,0 |
4,0 |
1 |
0,241 |
Пример условного обозначения Г-образной прокладки для трубы Dн = 45 мм из пищевой резины:
Прокладка Г 45-П ГОСТ 24188-80
То же, из кислотощелочестойкой:
Прокладка Г 45-К ГОСТ 24188-80
То же, из теплостойкой:
Прокладка Г 45-Т ГОСТ 24188-80
4б. Конструкция и основные размеры муфтообразной прокладки должны соответствовать указанным на черт. 5 и в табл. 5.
Черт. 5.
Таблица 5
Размеры в мм
D |
D1 |
D2 |
D3 |
H |
h |
Масса, кг, не более для исполнения |
||
1 |
2 |
|||||||
15 |
15 |
22 |
26 |
36 |
30 |
3 |
0,010 |
0,018 |
25 |
25 |
32 |
41 |
50 |
37 |
0,026 |
0,046 |
|
32 |
32 |
39 |
46 |
60 |
39 |
0,037 |
0,064 |
|
40 |
40 |
49 |
56 |
70 |
4 |
0,042 |
0,073 |
|
50 |
50 |
59 |
69 |
84 |
50 |
5 |
0,092 |
0,160 |
Примечание. Исполнение 1 - прокладка из пищевой резины;
Исполнение 2 - прокладка из кислотощелочестойкой резины.
Пример условного обозначения муфтообразной прокладки исполнения 1 для трубы Dу = 15 мм:
Прокладка М-обр. 1-15 ГОСТ 24188-80
То же, исполнения 2:
Прокладка М-обр. 2-15 ГОСТ 24188-80
4в. Конструкция и основные размеры составной прокладки должны соответствовать указанным на черт. 6 и в табл. 6.
Черт. 6
Таблица 6
Размеры в мм
D |
D1 |
D2 |
d |
d1 |
H |
S |
Масса, кг, не более |
||
25 |
50 |
41 |
35 |
25 |
32 |
37 |
3 |
0,035 |
|
32 |
60 |
46 |
42 |
32 |
39 |
39 |
0,044 |
||
40 |
70 |
56 |
52 |
40 |
49 |
4 |
0,055 |
||
50 |
84 |
69 |
62 |
50 |
59 |
50 |
5 |
0,106 |
|
89 |
70,5 |
0,080 |
|||||||
Пример условного обозначения составной прокладки для трубы Dy = 25 мм, D = 50 мм:
Прокладка составная 25-50 ГОСТ 24188-80
4г. Конструкция и основные размеры манжетообразных прокладок должны соответствовать указанным на черт. 7.
Масса - 0,015 кг
Масса - 0,022 кг
Черт. 7
Пример условного обозначения манжетообразной прокладки исполнения 1:
Прокладка манж. обр. 1 ГОСТ 24188-80
То же, исполнения 2:
Прокладка манж. обр. 2 ГОСТ 24188-80
4д. Конструкция и основные размеры конических прокладок для буртовых труб должны соответствовать указанным на черт. 8 и в табл. 7.
Черт. 8
Таблица 7
Размеры в мм
D |
D1 |
D2 |
H |
h |
Масса, кг, не более |
|
15 |
21 |
29,00 |
36,0 |
9,5 |
1,5 |
0,005 |
25 |
33 |
13,50 |
51,0 |
11,0 |
2,0 |
0,011 |
32 |
40 |
50,00 |
58,5 |
12,0 |
0,012 |
|
40 |
50 |
60,50 |
69,3 |
13,0 |
0,018 |
|
50 |
60 |
73,46 |
84,0 |
14,0 |
0,029 |
|
80* |
92 |
106,00 |
117,5 |
16,5 |
2,5 |
0,060 |
* Прокладка предназначена для соединения конических клапанов с трубами с гладкими концами.
Примечание. Масса указана для корда плотностью 1,43 г/см3.
Пример условного обозначения конической прокладки для трубы с коническими буртами Dу = 50 мм:
Прокладка кон. 50 ГОСТ 24188-80
То же, для исполнения 1:
Прокладка кон. 50-1 ГОСТ 24188-80
То же, для соединения конических клапанов с трубами с гладкими концами:
Прокладка кон. соед. 80 ГОСТ 24188-80
4е. Конструкция и основные размеры плоских прокладок должны соответствовать указанным на черт. 9 и в табл. 8.
Черт. 9
Таблица 8
Размеры в мм
D |
D1 |
Масса, кг, не более |
|
80 |
80 |
107 |
0,020 |
100 |
107 |
132 |
0,024 |
150 |
157 |
184 |
0,033 |
200 |
200 |
231 |
0,048 |
250 |
252 |
283 |
0,060 |
300 |
306 |
338 |
0,075 |
400 |
406 |
434 |
0,085 |
Пример условного обозначения плоской прокладки для аппаратуры Dу = 80 мм из маслобензостойкой резины:
Прокладка пл. 80-М ГОСТ 24188-80
То же, из кислотощелочестойкой:
Прокладка пл. 80-К ГОСТ 24188-80
То же, из пищевой:
Прокладка пл. 80-П ГОСТ 24188-80
4а - 4е (Введены дополнительно, Изм. № 2).
5. Материал прокладок оболочковых - фторопласт 4 ГОСТ 10007-80, остальных - резина или корд по рабочим чертежам.
(Новая редакция, Изм. № 2).
6. Технические требования - по ГОСТ 24201-80.
7. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Тип прокладки |
Условное обозначение прокладки |
Код ОКП и контрольное число |
Т-образная прокладка для труб с буртами |
Т-обр. 15 |
25 3167 2034 02 |
Т-обр. 25 |
25 3167 2037 04 |
|
Т-обр. 32 |
25 3167 2041 03 |
|
Т-обр. 40 |
25 3167 2044 00 |
|
Т-обр. 50 |
25 3167 2047 08 |
|
Т-образные составные |
Т-обр. С 67 |
25 3167 2001 00 |
Т-образные для труб с гладкими концами |
Т-обр. 45 |
25 3167 2002 00 |
Т-обр. 67 |
25 3167 2008 04 |
|
Т-обр. 93 |
25 3167 2015 05 |
|
Т-обр. 122 |
25 3167 2022 06 |
|
Т-обр. 169 |
25 3167 2028 08 |
|
Т-обр. 221 |
25 3167 2091 04 |
|
Оболочковые |
Об. 45 |
25 3167 2701 01 |
Об. 67 |
25 3167 2702 00 |
|
Об. 45´83 |
25 3167 2704 09 |
|
Об. 67´83 |
25 3167 2705 08 |
|
Г-образные |
Г-обр. 45 |
25 3167 2054 09 |
Г-обр. 67 |
25 3167 2061 06 |
|
Г-обр. 93 |
25 3167 2067 04 |
|
Г-обр. 122 |
25 3167 2074 05 |
|
Г-обр. 169 |
25 3167 2081 06 |
|
Муфтообразные |
М-обр. 15 |
25 3167 0001 08 |
М-обр. 25 |
25 3167 0004 05 |
|
М-обр. 32 |
25 3167 0007 02 |
|
М-обр. 40 |
25 3167 0011 06 |
|
М-обр. 50 |
25 3167 0014 03 |
|
Составные |
25-50 |
25 3167 0023 02 |
32-60 |
25 3167 0027 09 |
|
40-70 |
25 3167 0024 01 |
|
50-84 |
25 3167 0025 03 |
|
50-69 |
25 3167 0026 05 |
|
Манжетообразные |
Манж.-обр. 1 |
25 3167 1608 02 |
Манж.-обр. 1 |
25 3167 1607 01 |
|
Конические |
Кон. 15 |
25 3167 1601 08 |
Кон. 25 |
25 3167 1602 07 |
|
Кон. 32 |
25 3167 1603 06 |
|
Кон. 40 |
25 3167 1604 05 |
|
Кон 50 |
25 3167 1605 04 |
|
Кон. 50-1 |
25 3167 1606 03 |
|
Кон. 80 |
25 3167 1609 01 |
|
Плоские |
Пл. 80 |
25 3167 0807 00 |
Пл. 100 |
25 3167 0811 04 |
|
Пл. 160 |
25 3167 0814 01 |
|
Пл. 200 |
25 3167 0817 09 |
|
Пл. 250 |
25 3167 0821 02 |
|
Пл. 300 |
25 3167 0824 04 |
|
Пл. 400 |
25 3167 0827 07 |
(Новая редакция, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15915-74 и ГОСТ 15916-74
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
