ГОСТ 24199-80* Кронштейны регулируемые. Конструкция

СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ

КРОНШТЕЙНЫ РЕГУЛИРУЕМЫЕ

Конструкция

ГОСТ 24199-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.07.81

(Измененная редакция, Изм. № 2).

1. Настоящий стандарт распространяется на регулируемые кронштейны, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

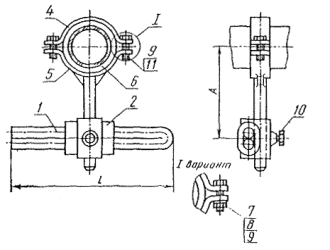

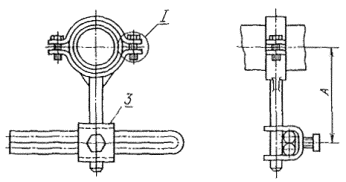

2. Конструкция и основные размеры регулируемых кронштейнов должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение 1

Исполнение 2

1 - стержень; 2 - ползунок; 3 - скоба; 4 - хомут; 5 - хомут с хвостовиком; 6 - прокладка по ГОСТ 24192-80; 7 - болт М6´30.36.016 по ГОСТ 7798-70; 8 - гайка M6.4.0.16 по ГОСТ 5915-70; 9 - шайба 6.36.01 по ГОСТ 11371-78; 10 - болт М8´16.36.016 по ГОСТ 7798-70; 11 - болт M6´25.36.016 по ГОСТ 7798-70

Черт. 1

Таблица 1

Размеры в мм

Пример условного обозначения кронштейна исполнения 1 для трубы с буртами D_у = 15 мм:

Кронштейн 15-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 15-2 ГОСТ 24199-80

То же, исполнения 1, для трубы с гладкими концами D_у = 40 мм, длиной L = 350 мм:

Кронштейн 45-350-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 45-350-2 ГОСТ 24199-80

(Измененная редакция, Изм. № 2).

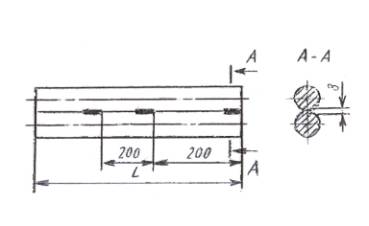

3. Конструкция и основные размеры стержня должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

(Измененная редакция, Изм. № 2).

Пример условного обозначения стержня длиной l = 350 мм из стали марки Ст3кп:

Стержень 350 ГОСТ 24199-80

То же, из стали марки Ст3сп:

Стержень 350-С ГОСТ 24199-80

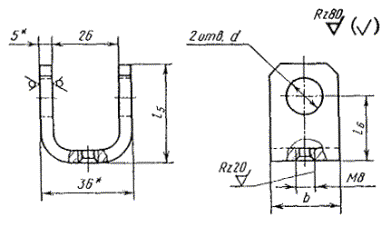

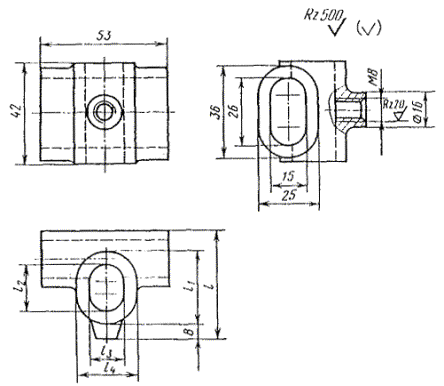

4. Конструкция и основные размеры ползунка и скобы должны соответствовать указанным на черт. 3 и в табл. 3.

Ползунок

Скоба

* Размер для справок.

Черт. 3

Таблица 3

Размеры в мм

Пример условного обозначения ползунка для трубы с буртами D_у = 15 мм:

Ползунок 15 ГОСТ 24199-80

То же, скобы D_у = 15 мм:

Скоба 15 ГОСТ 24199-80

То же, для трубы с гладкими концами D_y = 40 мм и D_н = 45 мм:

Ползунок 40-45 ГОСТ 24199-80

То же, скобы D_y = 40 мм и D_н = 45 мм:

Скоба 40-45 ГОСТ 24199-80

(Измененная редакция, Изм. № 2).

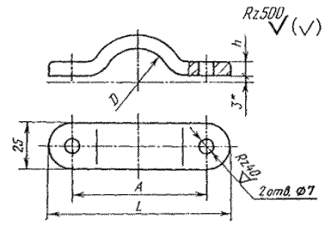

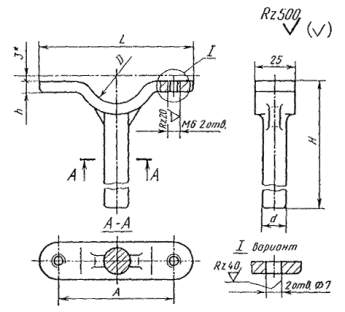

5. Конструкция и основные размеры хомута и хомута с хвостовиком должны соответствовать указанным на черт. 4 и в табл. 4.

Хомут с хвостовиком

Хомут

* Размеры для справок.

Черт. 4

Таблица 4

Размеры в мм

Пример условного обозначения хомута для труб с буртами D_у = 15 мм:

Хомут 15 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 15 ГОСТ 24199-80

То же, для труб с гладкими концами D_y = 40 мм и D_н = 45 мм:

Хомут 40-45 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 40-45 ГОСТ 24199-80

(Измененная редакция, Изм. № 2).

6. Детали кронштейнов должны быть изготовлены:

стержень и скоба - из стали марки Ст3кп или Ст3сп по ГОСТ 380-88;

ползунок, хомут с хвостовиком и хомут - из алюминиевого сплава марки АК7 по ГОСТ 2685-75.

(Измененная редакция, Изм. № 2).

7. Технические требования - по ГОСТ 24201-80.

8. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

(Введено дополнительно, Изм. № 1).

(Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15931-74

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 156
