ГОСТ 24485-80* Соединения трубопроводов с шаровым ниппелем проходные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24485-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПРОХОДНЫЕ Конструкция Passage tube connections with ball nipple. |
ГОСТ |
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на проходные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

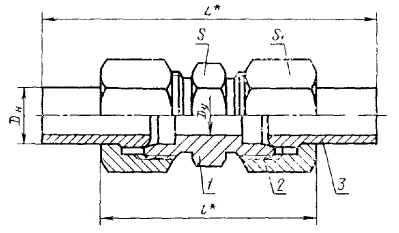

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
_______________
* Размеры для справок
1 - штуцер по ГОСТ 21856-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
|
Группа |
Наружный диаметр трубы Dн |
Условный проход Dу |
L |
l |
Размеры под «ключ» |
Масса 1000 шт., кг, не более |
|
|
S |
S1 |
||||||
|
1 |
4 |
2,5 |
69 |
32 |
9 |
10 |
19 |
|
5 |
3,0 |
12 |
12 |
28 |
|||
|
2 |
6 |
4,0 |
78 |
42 |
12 |
14 |
43 |
|
8 |
6,0 |
83 |
43 |
14 |
17 |
68 |
|
|
10 |
8,0 |
89 |
45 |
17 |
19 |
90 |
|
|
12 |
10,0 |
94 |
46 |
19 |
22 |
125 |
|
|
15 |
12,0 |
100 |
49 |
22 |
27 |
158 |
|
|
(16) |
24 |
30 |
243 |
||||
|
18 |
15,0 |
104 |
52 |
27 |
32 |
272 |
|
|
22 |
20,0 |
108 |
59 |
32 |
36 |
382 |
|
|
28 |
25,0 |
113 |
62 |
41 |
41 |
514 |
|
|
(34) |
32,0 |
122 |
69 |
46 |
50 |
774 |
|
|
35 |
764 |
||||||
|
42 |
400 |
123 |
71 |
55 |
60 |
1159 |
|
|
3 |
6 |
3,0 |
84 |
48 |
14 |
17 |
73 |
|
8 |
4,0 |
90 |
50 |
17 |
19 |
101 |
|
|
10 |
5,0 |
94 |
52 |
19 |
22 |
143 |
|
|
12 |
6,0 |
100 |
54 |
22 |
24 |
184 |
|
|
14 |
8,0 |
108 |
60 |
24 |
27 |
249 |
|
|
16 |
10,0 |
27 |
30 |
298 |
|||
|
20 |
12,0 |
118 |
72 |
32 |
36 |
480 |
|
|
25 |
15,0 |
127 |
79 |
41 |
46 |
858 |
|
|
30 |
20,0 |
131 |
85 |
46 |
50 |
1141 |
|
|
38 |
25,0 |
142 |
96 |
55 |
60 |
1745 |
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения группы 1 с Dн = 5 мм:
Соединение 1-5 ГОСТ 24485-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20969-75; ГОСТ 22872-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 15763-91 |
|
|
ГОСТ 21856-78 |
|
|
ГОСТ 22525-77 |
|
|
ГОСТ 23353-78 |
|
|
ГОСТ 23355-78 |
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
