ГОСТ 24486-80* Соединения трубопроводов с шаровым ниппелем переходные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24486-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Reducing tube connections with ball
nipple. |
ГОСТ |
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на переходные соединения трубопроводов с шаровым ниппелем, с углом конуса штуцера 24°.

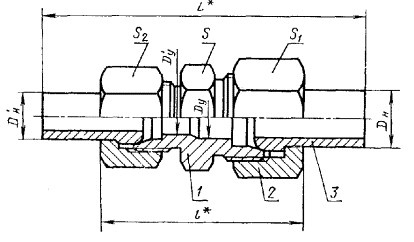

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок
1 - штуцер по ГОСТ 21857-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
|
Группа |
Наружный диаметр трубы Dн× Dн́ |
Условный проход Dу× Dу́ |
L |
l |
Размеры под «ключ» |
Масса 1000 шт., кг, не более |
||
|
S |
S1 |
S2 |
||||||
|
1 |
5´4 |
3´2,5 |
69 |
32 |
12 |
12 |
10 |
22 |
|
2 |
8´6 |
6´4 |
81 |
43 |
14 |
17 |
14 |
57 |
|
10´8 |
8´6 |
87 |
45 |
17 |
19 |
17 |
82 |
|
|
12´10 |
10´8 |
92 |
46 |
19 |
22 |
19 |
110 |
|
|
15´10 |
12´8 |
95 |
47 |
22 |
27 |
151 |
||
|
(16´10) |
24 |
30 |
173 |
|||||
|
15´12 |
12´10 |
97 |
22 |
27 |
22 |
169 |
||
|
(16´12) |
24 |
30 |
189 |
|||||
|
18´15 |
15´12 |
104 |
53 |
27 |
32 |
27 |
244 |
|
|
(18´16) |
30 |
262 |
||||||
|
22´18 |
20´15 |
108 |
57 |
32 |
36 |
32 |
344 |
|
|
28´22 |
25´20 |
111 |
61 |
41 |
41 |
36 |
473 |
|
|
(34´28) |
32´25 |
119 |
68 |
46 |
50 |
41 |
686 |
|
|
35´28 |
677 |
|||||||
|
(12´34) |
40´32 |
123 |
71 |
55 |
60 |
50 |
1000 |
|
|
42´35 |
1004 |
|||||||
|
3 |
10´6 |
5´3 |
90 |
51 |
19 |
22 |
17 |
127 |
|
12´8 |
6´4 |
96 |
53 |
22 |
24 |
19 |
151 |
|
|
14´12 |
8´6 |
104 |
57 |
24 |
27 |
21 |
227 |
|
|
16´14 |
10´8 |
108 |
60 |
27 |
30 |
27 |
286 |
|
|
20´14 |
12´8 |
114 |
67 |
32 |
36 |
396 |
||
|
20´16 |
12´10 |
30 |
407 |
|||||
|
25´20 |
15´12 |
123 |
76 |
41 |
46 |
36 |
706 |
|
|
30´25 |
20´15 |
129 |
82 |
46 |
50 |
46 |
1020 |
|
|
38´30 |
25´20 |
138 |
92 |
55 |
60 |
50 |
1511 |
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 с Dн = 5 мм на Dн́ = 4 мм:
Соединение 1-5´4 ГОСТ 24486-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
