ГОСТ 24487-80* Соединения трубопроводов с шаровым ниппелем проходные приварные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24487-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Welding passage tube connections with ball
nipple. |
ГОСТ |
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на проходные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24° под приварку к трубопроводам (исполнение 1) и деталям арматуры (исполнение 2).

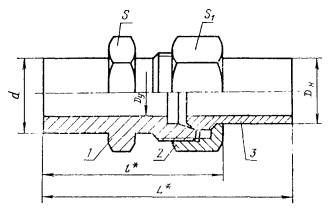

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок
1 - штуцер по ГОСТ 24092-80; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
|
Группа |
Наружный диаметр трубы Dн |
Условный проход Dу |
d |
L |
l |
Размеры «под ключ» |
Масса 1000 шт., кг, не более |
|||||
|
Для исполнения |
||||||||||||
|
1 |
2 |
1 |
2 |
1 |
2 |
S |
S1 |
исполнение |
||||
|
1 |
2 |
|||||||||||
|
2 |
6 |
4 |
6 |
10 |
48 |
49 |
30 |
31 |
12 |
14 |
26 |
30 |
|
8 |
6 |
8 |
12 |
52 |
54 |
32 |
34 |
14 |
17 |
42 |
45 |
|
|
10 |
8 |
10 |
14 |
56 |
58 |
34 |
36 |
17 |
19 |
57 |
64 |
|
|
12 |
10 |
12 |
16 |
58 |
60 |
34 |
36 |
19 |
22 |
79 |
85 |
|
|
15 |
12 |
15 |
19 |
65 |
67 |
39 |
41 |
22 |
27 |
128 |
132 |
|
|
(16) |
12 |
16 |
19 |
65 |
67 |
39 |
41 |
24 |
30 |
149 |
162 |
|
|
18 |
15 |
18 |
22 |
69 |
71 |
43 |
45 |
27 |
32 |
177 |
190 |
|
|
22 |
20 |
22 |
27 |
74 |
76 |
50 |
52 |
30 |
36 |
243 |
262 |
|
|
28 |
25 |
28 |
32 |
79 |
81 |
54 |
56 |
36 |
41 |
337 |
354 |
|
|
(34) |
32 |
31 |
10 |
83 |
88 |
57 |
62 |
46 |
50 |
519 |
529 |
|
|
35 |
32 |
35 |
40 |
83 |
87 |
57 |
61 |
46 |
50 |
492 |
512 |
|
|
42 |
40 |
42 |
46 |
87 |
92 |
61 |
66 |
55 |
60 |
759 |
799 |
|
|
3 |
6 |
3 |
6 |
11 |
51 |
54 |
33 |
36 |
14 |
17 |
46 |
50 |
|
8 |
4 |
8 |
13 |
55 |
59 |
35 |
39 |
17 |
19 |
64 |
69 |
|
|
10 |
5 |
10 |
15 |
59 |
62 |
38 |
41 |
19 |
22 |
94 |
103 |
|
|
12 |
6 |
12 |
17 |
62 |
67 |
39 |
44 |
22 |
24 |
118 |
132 |
|
|
14 |
8 |
14 |
19 |
68 |
72 |
44 |
48 |
22 |
27 |
165 |
174 |
|
|
16 |
10 |
16 |
21 |
69 |
70 |
45 |
46 |
24 |
30 |
190 |
202 |
|
|
20 |
12 |
20 |
26 |
76 |
78 |
53 |
55 |
30 |
36 |
315 |
342 |
|
|
25 |
15 |
25 |
31 |
82 |
83 |
58 |
59 |
36 |
46 |
528 |
548 |
|
|
30 |
20 |
30 |
36 |
86 |
90 |
62 |
66 |
46 |
50 |
753 |
786 |
|
|
38 |
25 |
38 |
44 |
88 |
94 |
66 |
72 |
55 |
60 |
1194 |
1205 |
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 2 исполнения 1 с Dн = 8 мм:
Соединение 2-1-8 ГОСТ 24487-80
То же, исполнения 2:
Соединение 2-2-8 ГОСТ 24487-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковки, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. Впервые
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 15763-91 |
|
|
ГОСТ 22525-77 |
|
|
ГОСТ 23353-78 |
|
|
ГОСТ 23355-78 |
|
|
ГОСТ 24092-80 |
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
