ГОСТ 24493-80* Соединения трубопроводов с шаровым ниппелем тройниковые переходные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24493-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция Tee reducing tube connections with ball nipple. |
ГОСТ |
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на тройниковые переходные соединения трубопроводов с шаровым ниппелем с углом конуса тройника 24°.

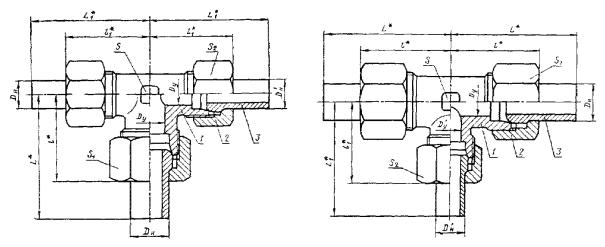

2. Конструкции и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
Исполнение 1 |
Исполнение 2 |
___________
* Размеры для справок
1 - тройник по ГОСТ 21863-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Группа |
Наружный диаметр трубы Dн× Dн́ |
Условный проход Dу× Dу́ |
L |
l |
L1 |
l1 |
Размеры «под ключ» |
Масса 1000 шт., кг, не более, для исполнений |
|
|||
S |
S1 |
S2 |
||||||||||
1 |
2 |
|
||||||||||
1 |
5´4 |
3´2,5 |
40 |
21 |
40 |
21 |
9 |
12 |
10 |
35 |
39 |
|
2 |
8´6 |
6´4 |
50 |
30 |
46 |
28 |
12 |
17 |
14 |
82 |
98 |
|
10´8 |
8´6 |
53 |
31 |
50 |
30 |
14 |
19 |
17 |
121 |
133 |
|
|
12´10 |
10´8 |
57 |
33 |
53 |
31 |
17 |
22 |
19 |
167 |
185 |
|
|
15´10 |
12´8 |
63 |
37 |
19 |
27 |
219 |
276 |
|
||||
(16´10) |
24 |
30 |
245 |
342 |
|
|||||||
15´12 |
12´10 |
57 |
33 |
19 |
27 |
22 |
259 |
301 |
|
|||
(16´12) |
24 |
30 |
283 |
359 |
|
|||||||
18´15 |
15´12 |
67 |
11 |
63 |
37 |
32 |
27 |
375 |
418 |
|
||
(18´16) |
30 |
420 |
444 |
|
||||||||
22´18 |
20´15 |
71 |
47 |
67 |
41 |
27 |
36 |
32 |
512 |
566 |
|
|
28´22 |
25´20 |
76 |
51 |
71 |
47 |
36 |
41 |
36 |
729 |
835 |
|
|
(34´28) |
32´25 |
85 |
59 |
76 |
51 |
41 |
50 |
41 |
1022 |
1139 |
|
|
35´28 |
1063 |
1178 |
|
|||||||||
(42´34) |
40´32 |
91 |
65 |
85 |
59 |
50 |
60 |
50 |
1620 |
1823 |
|
|
42´35 |
1602 |
1811 |
|
|||||||||
3 |
10´6 |
5´3 |
56 |
35 |
50 |
32 |
17 |
22 |
17 |
158 |
197 |
|
12´8 |
6´4 |
62 |
39 |
53 |
33 |
24 |
19 |
206 |
250 |
|
||
14´12 |
8´6 |
65 |
41 |
62 |
39 |
19 |
27 |
24 |
316 |
354 |
|
|
16´14 |
10´8 |
68 |
44 |
65 |
41 |
24 |
30 |
27 |
416 |
456 |
|
|
20´14 |
12´8 |
74 |
51 |
27 |
36 |
507 |
631 |
|
||||
20´16 |
12´10 |
68 |
44 |
30 |
562 |
611 |
|
|||||
25´20 |
15´12 |
80 |
56 |
71 |
51 |
36 |
46 |
36 |
927 |
1129 |
|
|
30´25 |
20´15 |
87 |
64 |
80 |
56 |
41 |
50 |
46 |
1481 |
1667 |
|
|
38´30 |
25´20 |
97 |
75 |
87 |
64 |
50 |
60 |
50 |
2130 |
2467 |
|
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения соединения группы 1 в исполнении 1 с Dн = 5 мм на Dн́ = 4 мм:
Соединение 1-1-5´4 ГОСТ 24493-80
То же, в исполнении 2:
Соединение 1-2-5´4 ГОСТ 24493-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6079
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20976-75; ГОСТ 22879-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
ГОСТ 15763-91 |
|
ГОСТ 21863-78 |
|
ГОСТ 22525-77 |
|
ГОСТ 23353-78 |
|
ГОСТ 23355-78 |
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
