ГОСТ 25044-81 Техническая диагностика. Диагностирование автомобилей, тракторов, сельскохозяйственных, строительных и дорожных машин. Основные положения

ТЕХНИЧЕСКАЯ ДИАГНОСТИКА

ДИАГНОСТИРОВАНИЕ АВТОМОБИЛЕЙ,
ТРАКТОРОВ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ,
СТРОИТЕЛЬНЫХ И ДОРОЖНЫХ МАШИН

ОСНОВНЫЕ ПОЛОЖЕНИЯ

ГОСТ 25044-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН

Государственным комитетом СССР по стандартам

Государственным комитетом СССР по производственно-техническому обеспечению сельского хозяйства

Министерством автомобильной промышленности

Министерством тракторного и сельскохозяйственного машиностроения

Министерством строительного, дорожного и коммунального машиностроения

Министерством автомобильного транспорта РСФСР

ИСПОЛНИТЕЛИ

И. В. Негребецкий; В, А. Назаров; канд. техн. наук; В. М. Михлин, д-р техн. наук; А. Н. Харазов, канд. техн. наук; А. И. Зелик, канд. техн. наук; П. Ш. Петросян, канд. техн. наук; А. Т. Остапко, канд. техн. наук; Б. П. Багин, канд. техн. наук; А. П. Дунаев, канд. техн. наук (руководители темы); Н. Н. Котылева; Б. И. Транцев, канд. техн. наук; Н. М. Старовойтов, канд. техн. наук; В. В. Крупнов; М. М. Манзон, канд. техн. наук; К. Ю. Скибневский, канд. техн. наук; В. Н. Власенко, канд. техн. наук; Л. А. Колычев

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Госстандарта В. Н. Шахурин

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16 декабря 1981 г. № 5440

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 16 декабря 1981 г. № 5440 срок введения установлен

с 01.01 1983 г.*

* Внедрение стандарта должно осуществляться в соответствии с планом мероприятий согласно обязательному приложению 1.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на автомобили, тракторы, строительные и дорожные машины, монтируемые на их базе, самоходные сельскохозяйственные машины, многоосные шасси и силовые агрегаты к ним (далее - машины) и устанавливает основные положения по обеспечению диагностирования на стадии проектирования вновь разрабатываемых и модернизируемых машин, организации диагностирования машин в эксплуатации и ремонте, а также общие требования к документам на диагностирование.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Техническое диагностирование проводится:

при вводе машин в эксплуатацию;

при техническом обслуживании (ТО);

при текущем (капитальном) ремонте машины.

1.2. Устанавливают следующие задачи диагностирования:

проверка исправности и работоспособности машины в целом и (или) ее составных частей с установленной вероятностью правильности диагностирования;

поиск дефектов, нарушивших исправность и (или) работоспособность машины;

сбор исходных данных для прогнозирования остаточного ресурса или вероятности безотказности работы машины в межконтрольный период.

1.3. Ответственным за обеспечение объекта диагностированием является предприятие (организация) - разработчик, за организацию диагностирования при эксплуатации - предприятия - потребители машин, при ремонте - ремонтные предприятия.

2. ОБЕСПЕЧЕНИЕ ДИАГНОСТИРОВАНИЯ НА СТАДИИ РАЗРАБОТКИ

2.1. Порядок разработки системы диагностирования, требования, предъявляемые к машине и средствам диагностирования, значения параметров диагностирования устанавливают на стадии разработки технического задания на машину в соответствии с ГОСТ 20417-75, ГОСТ 23564-79 и заносят в «Техническое задание» в подраздел «Условия эксплуатации (использования), требования к эксплуатации и ремонту» или в «Дополнительные требования» по ГОСТ 15.001-73.

2.2. Для каждой машины на стадии разработки устанавливают:

вид, периодичность и объем диагностирования в зависимости от условий и специфики эксплуатации;

правила и последовательность диагностирования;

номенклатуру диагностических параметров и качественных признаков, характеризующих техническое состояние машины и обеспечивающих поиск возможных дефектов;

номинальные, допускаемые, предельные значения структурных диагностических параметров и зависимости значений параметров от наработки машины;

требования к точности измерения параметров;

номенклатуру средств диагностирования и режимы работы машины и ее составных частей при проведении диагностирования;

требования к контролепригодности машины по ГОСТ 23563-79, ГОСТ 24029-80 и ГОСТ 24925-81;

требования по технике безопасности труда при диагностировании.

2.3. Требования и исходные данные по организации технического диагностирования при эксплуатации и ремонте машин, перечисленные в п. 2.2, указывают: в «Технических условиях», «Инструкции по эксплуатации» или «Инструкции по техническому обслуживанию» по ГОСТ 2.601-68-для автомобилей и машин, монтируемых на их базе; в «Технических условиях», «Техническом описании и инструкции по эксплуатации» по ГОСТ 2.607-72- для тракторов, машин, монтируемых на их базе, и сельскохозяйственных машин.

3. ДИАГНОСТИРОВАНИЕ МАШИН НА ПРЕДПРИЯТИЯХ, ОСУЩЕСТВЛЯЮЩИХ ЭКСПЛУАТАЦИЮ И РЕМОНТ

3.1. Предприятие (организация), осуществляющее эксплуатацию машины, организует и проводит диагностирование машины перед вводом в эксплуатацию, в процессе эксплуатации в соответствии с требованиями, указанными в документах, перечисленных в п. 2.3.

3.2. Результаты каждого диагностирования машины заносят в диагностическую и накопительную карты.

3.3. По результатам диагностирования принимают решение о возможности дальнейшей эксплуатации машины с назначенным ресурсом после проведения ТО или о необходимости проведения текущего (капитального) ремонта.

3.4. Объем работ, подлежащих выполнению при ТО и текущем (капитальном) ремонте машины, устанавливают на основе диагностирования.

3.5. Ремонтное предприятие организует и проводит диагностирование машин: поступивших в ремонт с целью определения объемов работ при капитальном ремонте; прошедших капитальный ремонт с целью получения исходных данных для оценки качества ремонта и установления послеремонтного ресурса.

3.6. Значения диагностических параметров, полученные после выполнения капитального ремонта, заносят в паспорт (ПС) или формуляр (ФО) и подтверждают подписью и штампом отдела технического контроля ремонтной организации.

4. ДОКУМЕНТЫ НА ДИАГНОСТИРОВАНИЕ

4.1. Основным документом по организации технического диагностирования при эксплуатации и ремонте машины являются: «Инструкция по эксплуатации» или «Инструкция по техническому обслуживанию» - для автомобилей и машин, монтируемых на их базе, «Техническое описание и инструкция по эксплуатации - для тракторов, машин, монтируемых на их базе, и сельскохозяйственных машин.

4.2. Министерство (ведомство), осуществляющее эксплуатацию и ремонт машин в соответствии с требованиями документа, указанного в п. 4.1, организует разработку:

раздела карты типового технологического процесса (КТТП) по организации и проведению диагностирования при выполнении работ по ТО, ТР и капитальному ремонту;

диагностической карты;

накопительной карты;

комплекта учетно-отчетных документов по диагностированию, накоплению и обработке информации об эффективности проведения работ по диагностированию.

4.3. Предприятие (организация), осуществляющее эксплуатацию и (или) ремонт машин в соответствии с требованиями документов, указанных в п. 4.1 или в разделе карты по организации и проведению диагностирования КТТП, разрабатывает раздел карты технологического процесса (КТП) по организации и проведению диагностирования при выполнении работ по ТО, ТР или капитальному ремонту.

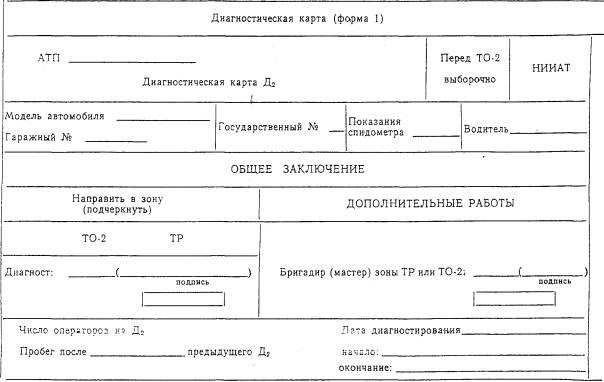

4.4. Диагностическая карта (см. рекомендуемое приложение 2) служит для регистрации результатов диагностирования во всех случаях проведения диагностирования и принятия решения о необходимых работах при ТО и ремонте машины.

Диагностическая карта является исходным документом при выполнении накопительной карты во всех случаях проведения диагностирования.

4.5. Накопительная карта предназначена для накопления информации об изменениях диагностических параметров в процессе эксплуатации машины, сбору исходных данных для прогнозирования остаточного ресурса и вероятности безотказной работы в пределах межконтрольного периода.

4.6. Накопительная карта (см. рекомендуемое приложение 3) ведется на каждую машину в течение всего срока ее эксплуатации. При передаче машины в другую организацию накопительную карту передают вместе с машиной.

4.7. По требованию предприятия (организации) - разработчика предприятия, эксплуатирующие машины, обязаны передать ей дубликаты накопительных карт.

Данные накопительной карты могут быть использованы для статистического анализа надежности машины в целом и ее составных частей.

ПРИЛОЖЕНИЕ 1

Обязательное

ПЛАН
ОСНОВНЫХ МЕРОПРИЯТИЯ ПО ВНЕДРЕНИЮ ГОСТ 25044-81

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Оборотная сторона диагностической карты

ПРИЛОЖЕНИЕ 3
Рекомендуемое

19____г.

НАКОПИТЕЛЬНАЯ КАРТА ДИАГНОСТИРОВАНИЯ Д₂ (форма 2)

Модель автомобиля ____________Год выпуска ______Государственный № ______

Гаражный № ________

СОДЕРЖАНИЕ
