ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА ДОПУСКОВ И ПОСАДОК
Основные
нормы взаимозаменяемости.
Единая система допусков и посадок.
Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм
ГОСТ 25348-82
(СТ СЭВ 177-75)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая система допусков и посадок Основные
нормы взаимозаменяемости. Basic norms of interchangeability. Unified system of tolerances and fits. Series of tolerances, basic deviations and tolerance zones for sizes over 3150 mm |
ГОСТ (СТ СЭВ 177-75) |
Постановлением Государственного комитета СССР по стандартам от 21 июля 1982 г. № 2765 срок введения установлен
с 01.07.83
(Измененная редакция, Изм. № 1).
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на гладкие сопрягаемые и несопрягаемые элементы деталей с номинальными размерами свыше 3150 до 10000 мм и устанавливает ряды допусков и основных отклонений, поля допусков и рекомендуемые посадки таких элементов.
Основные положения Единой системы допусков и посадок (ЕСДП), термины, правила образования полей допусков и обозначения - по ГОСТ 25346-82.
(Измененная редакция, Изм. № 1).
1. ДОПУСКИ И ОСНОВНЫЕ ОТКЛОНЕНИЯ
1.1. Интервалы номинальных размеров
1.1.1. Допуски и основные отклонения установлены в интервалах номинальных размеров, приведенных в табл. 1.
Таблица 1
Интервалы номинальных размеров
мм
|
Промежуточные интервалы |
|||
|
Свыше |
До |
Свыше |
До |
|
3150 |
4000 |
3150 |
3550 |
|
3550 |
4000 |
||
|
4000 |
5000 |
4000 |
4500 |
|
4500 |
5000 |
||
|
5000 |
6300 |
5000 |
5600 |
|
5600 |
6300 |
||
|
6300 |
8000 |
6300 |
7100 |
|
7100 |
8000 |
||
|
8000 |
10000 |
8000 |
9000 |
|
9000 |
10000 |
||
(Измененная редакция, Изм. № 1).
1.1.2. Промежуточные интервалы размеров применяются:
для валов с основными отклонениями с, cd, r ... u;
для отверстий с основными отклонениями С, CD, R ... U.
(Измененная редакция, Изм. № 1).
1.2. Квалитеты и допуски
Таблица 2
|
Квалитеты |
||||||||||||||||||||
|
01 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
|
Допуски |
||||||||||||||||||||
|
мкм |
мм |
|||||||||||||||||||
|
Свыше 3150 до 4000 |
16 |
23 |
33 |
45 |
60 |
84 |
115 |
165 |
260 |
410 |
0,66 |
1,05 |
1,65 |
2,6 |
4,1 |
6,6 |
10,5 |
16,5 |
26 |
41 |
|
Свыше 4000 до 5000 |
20 |
28 |
40 |
55 |
74 |
100 |
140 |
200 |
320 |
500 |
0,80 |
1,30 |
2,00 |
3,2 |
5,0 |
8,0 |
13,0 |
20,0 |
32 |
50 |
|
Свыше 5000 до 6300 |
25 |
35 |
49 |
67 |
92 |
125 |
170 |
250 |
400 |
620 |
0,98 |
1,55 |
2,50 |
4,0 |
6,2 |
9,8 |
15,5 |
25,0 |
40 |
62 |
|
Свыше 6300 до 8000 |
31 |
43 |
62 |
84 |
115 |
155 |
215 |
310 |
400 |
760 |
1,20 |
1,95 |
3,10 |
4,9 |
7,6 |
12,0 |
19,5 |
31,0 |
49 |
76 |
|
Свыше 8000 до 10000 |
38 |
53 |
76 |
105 |
140 |
195 |
270 |
380 |
600 |
940 |
1,50 |
2,40 |
3,80 |
6,0 |
9,4 |
15,0 |
24,0 |
38,0 |
60 |
94 |
(Измененная редакция, Изм. № 1).
1.2.1. Устанавливаются 20 квалитетов: 01, 0, 1 ... 18.
(Новая редакция, Изм. № 1).
1.2.2. Формулы допусков и правила округления значений допусков - по ГОСТ 25346-82 (разд. 3).
1.2.3. Числовые значения допусков приведены в табл. 2.
1.3. Основные отклонения
1.3.1. Формулы основных отклонений и правила округления значений отклонений - по ГОСТ 25346-82 (разд. 3).
1.3.2. Числовые значения основных отклонений валов и отверстий приведены в табл. 3 и 4.
Таблица 3
Значения основных отклонений валов в мкм
|
Обозначение основного отклонения вала |
||||||||||||
|
с |
cd |
d |
е |
f |
h |
js |
p |
r |
s |
t |
u |
|
|
Верхнее отклонение вала es со знаком минус (-) |
Предельные
отклонения ± |
Нижнее отклонение вала ei со знаком плюс (+) |
||||||||||
|
Свыше 3150 до 3550 |
2800 |
1250 |
580 |
320 |
160 |
0 |
290 |
680 |
1600 |
2400 |
3600 |
|
|
Свыше 3550 до 4000 |
3100 |
1350 |
720 |
1750 |
2600 |
4000 |
||||||
|
Свыше 4000 до 4500 |
3500 |
1500 |
640 |
350 |
175 |
0 |
360 |
840 |
2000 |
3000 |
4600 |
|
|
Свыше 4500 до 5000 |
3900 |
1600 |
900 |
2200 |
3300 |
5000 |
||||||
|
Свыше 5000 до 5600 |
4300 |
1750 |
720 |
380 |
190 |
0 |
440 |
1050 |
2500 |
3700 |
5600 |
|
|
Свыше 5600 до 6300 |
4800 |
1850 |
1100 |
2800 |
4100 |
6400 |
||||||
|
Свыше 6300 до 7100 |
5400 |
2100 |
800 |
420 |
210 |
0 |
540 |
1300 |
3200 |
4700 |
7200 |
|
|
Свыше 7100 до 8000 |
6200 |
2200 |
1400 |
3500 |
5200 |
8000 |
||||||
|
Свыше 8000 до 9000 |
6800 |
2400 |
880 |
460 |
230 |
0 |
680 |
1650 |
4000 |
6000 |
9000 |
|
|
Свыше 9000 до 10000 |
7600 |
2600 |
1750 |
4400 |
6600 |
10000 |
||||||
(Измененная редакция, Изм. № 1).
Таблица 4
Значения основных отклонений отверстий в мкм
|
Обозначение основного отклонения отверстия |
||||||||||||
|
С |
CD |
D |
Е |
F |
H |
JS |
P |
R |
S |
T |
U |
|
|
Нижнее отклонение отверстия EI со знаком плюс (+) |
Предельные
отклонения ± |
Верхнее отклонение отверстия ES со знаком минус (-) |
||||||||||
|
Свыше 3150 до 3550 |
2800 |
1250 |
580 |
320 |
160 |
0 |
290 |
680 |
1600 |
2400 |
3600 |
|
|
Свыше 3550 до 4000 |
3100 |
1350 |
720 |
1750 |
2600 |
4000 |
||||||
|
Свыше 4000 до 4500 |
3500 |
1500 |
640 |
350 |
175 |
0 |
360 |
840 |
2000 |
3000 |
4600 |
|
|
Свыше 4500 до 5000 |
3900 |
1600 |
900 |
2200 |
3300 |
5000 |
||||||
|
Свыше 5000 до 5600 |
4300 |
1750 |
720 |
380 |
190 |
0 |
440 |
1050 |
2500 |
3700 |
5600 |
|
|
Свыше 5600 до 6300 |
4800 |
1850 |
1100 |
2800 |
4100 |
6400 |
||||||
|
Свыше 6300 до 7100 |
5400 |
2100 |
800 |
420 |
210 |
0 |
540 |
1300 |
3200 |
4700 |
7200 |
|
|
Свыше 7100 до 8000 |
6200 |
2200 |
1400 |
3500 |
5200 |
8000 |
||||||
|
Свыше 8000 до 9000 |
6800 |
2400 |
880 |
460 |
230 |
0 |
680 |
1650 |
4000 |
6000 |
9000 |
|
|
Свыше 9000 до 10000 |
7600 |
2600 |
1750 |
4400 |
6600 |
10000 |
||||||
(Измененная редакция, Изм. № 1).
2. ПОЛЯ ДОПУСКОВ
2.1. Поля допусков общего применения приведены в табл. 5 и 6.
Поля допусков, не включенные в данный стандарт, являются специальными. Их применение допускается лишь в технически и экономически обоснованных случаях (если применение полей допусков по настоящему стандарту не обеспечивает требований, предъявляемых к изделиям) или если они предусмотрены в других государственных стандартах для соответствующих видов продукции (изделий), материалов или способов изготовления.
Примечания: Рекомендации по образованию посадок из полей допусков валов и отверстий, установленных настоящим стандартом, приведены в приложении (рекомендуемом).
2.2. Числовые значения предельных отклонений размеров приведены в табл. 7 и 8.
Таблица 5
Поля допусков валов
|
Основные отклонения |
||||||||||||
|
c |
cd |
d |
e |
f |
h |
js |
p |
r |
s |
t |
u |
|
|
01 |
|
|
|
|
|
h 01* |
js 01* |
|
|
|
|
|
|
0 |
|
|
|
|
|
h 0* |
js 0* |
|
|
|
|
|
|
1 |
|
|
|
|
|
h 1* |
js 1* |
|
|
|
|
|
|
2 |
|
|
|
|
|
h 2* |
js 2* |
|
|
|
|
|
|
3 |
|
|
|
|
|
h 3* |
js 3* |
|
|
|
|
|
|
4 |
|
|
|
|
|
h 4* |
js 4* |
|
|
|
|
|
|
5 |
|
|
|
|
|
h 5* |
js 5* |
|
|
|
|
|
|
6 |
|
|
|
|
|
h 6 |
js 6* |
p 6 |
r 6 |
s 6 |
t 6 |
u 6 |
|
7 |
|
|
|
e 7 |
f 7 |
h 7 |
js 7* |
p 7 |
r 7 |
s 7 |
t 7 |
u 7 |
|
8 |
|
|
d 8 |
e 8 |
f 8 |
h 8 |
js 8* |
|
|
|
|
|
|
9 |
|
|
d 9 |
e 9 |
|
h 9 |
js 9* |
|
|
|
|
|
|
10 |
с 10 |
cd 10 |
d 10 |
|
|
h 10 |
js 10* |
|
|
|
|
|
|
11 |
с 11 |
cd 11 |
|
|
|
h 11 |
js 11* |
|
|
|
|
|
|
12 |
|
|
|
|
|
h 12* |
js 12* |
|
|
|
|
|
|
13 |
|
|
|
|
|
h 13* |
js 13* |
|
|
|
|
|
|
14 |
|
|
|
|
|
h 14* |
js 14* |
|
|
|
|
|
|
15 |
|
|
|
|
|
h 15* |
js 15* |
|
|
|
|
|
|
16 |
|
|
|
|
|
h 16* |
js 16* |
|
|
|
|
|
|
17 |
|
|
|
|
|
h 17* |
js 17* |
|
|
|
|
|
|
18 |
|
|
|
|
|
h 18* |
js 18* |
|
|
|
|
|
(Измененная редакция, Изм. № 1).
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 6
Поля допусков отверстий
|
Основные отклонения |
||||||||||||
|
С |
CD |
D |
E |
F |
H |
JS |
P |
R |
S |
Т |
U |
|
|
01 |
|
|
|
|
|
H 01* |
JS 01* |
|
|
|
|
|
|
0 |
|
|
|
|
|
H 0* |
JS 0* |
|
|
|
|
|
|
1 |
|
|
|
|
|
H 1* |
JS 1* |
|
|
|
|
|
|
2 |
|
|
|
|
|
H 2* |
JS 2* |
|
|
|
|
|
|
3 |
|
|
|
|
|
H 3* |
JS 3* |
|
|
|
|
|
|
4 |
|
|
|
|
|
H 4* |
JS 4* |
|
|
|
|
|
|
5 |
|
|
|
|
|
H 5* |
JS 5* |
|
|
|
|
|
|
6 |
|
|
|
|
|
H 6 |
JS 6* |
|
|
|
|
|
|
7 |
|
|
|
E 7 |
F 7 |
H 7 |
JS 7* |
|
|
|
|
|
|
8 |
|
|
D 8 |
E 8 |
F 8 |
H 8 |
JS 8* |
|
|
|
|
|
|
9 |
|
|
D 9 |
E 9 |
|
H 9 |
JS 9* |
|
|
|
|
|
|
10 |
С 10 |
СD 10 |
D 10 |
|
|
H 10 |
JS 10* |
|
|
|
|
|
|
11 |
C 11 |
CD 11 |
|
|
|
H 11 |
JS 11* |
|
|
|
|
|
|
12 |
|
|
|
|
|
H 12* |
JS 12* |
|
|
|
|
|
|
13 |
|
|
|
|
|
H 13* |
JS 13* |
|
|
|
|
|
|
14 |
|
|
|
|
|
H 14* |
JS 14* |
|
|
|
|
|
|
15 |
|
|
|
|
|
H 15* |
JS 15* |
|
|
|
|
|
|
16 |
|
|
|
|
|
H 16* |
JS 16* |
|
|
|
|
|
|
17 |
|
|
|
|
|
H 17* |
JS 17* |
|
|
|
|
|
|
18 |
|
|
|
|
|
H 18* |
JS 18* |
|
|
|
|
|
(Измененная редакция, Изм. № 1).
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 7
Поля допусков валов. Предельные отклонения
|
Поля допусков |
||||||||||
|
h 01* |
js 01* |
h 0* |
js 0* |
h 1* |
js 1* |
h 2* |
js 2* |
h 3* |
js 3* |
|
|
Предельные отклонения, мкм |
||||||||||
|
Свыше 3150 до 3550 |
0 -16 |
+8,0 -8,0 |
0 -23 |
+ 11,5 -11,5 |
0 -33 |
+ 16,5 -16,5 |
0 -45 |
+225 -225 |
0 -60 |
-30,0 -30,0 |
|
Свыше 3550 до 4000 |
||||||||||
|
Свыше 4000 до 4500 |
0 -20 |
+10,0 -10,0 |
0 -28 |
+ 14,0 -14,0 |
0 -40 |
+20,0 -20,0 |
0 -55 |
-27,5 -27,5 |
0 -74 |
+37,0 -37,0 |
|
Свыше 4500 до 5000 |
||||||||||
|
Свыше 5000 до 5600 |
0 -25 |
+12,5 -12,5 |
0 -35 |
17,5 -17,5 |
0 -49 |
+24,5 -24,5 |
0 -67 |
+33,5 -33,5 |
0 -92 |
+46,0 -46,0 |
|
Свыше 5600 до 6300 |
||||||||||
|
Свыше 6300 до 7100 |
0 -31 |
+15,5 -15,5 |
0 -43 |
+21,5 -21,5 |
0 -62 |
+31,0 -31,0 |
0 -84 |
+42,0 -42,0 |
0 -115 |
+57,5 -57,5 |
|
Свыше 7100 до 8000 |
||||||||||
|
Свыше 8000 до 9000 |
0 -38 |
+19,0 -19,0 |
0 -53 |
+26,5 -26,5 |
0 -76 |
+38,0 -38,0 |
0 -105 |
+52,5 -52,5 |
0 -140 |
+70,0 -70,0 |
|
Свыше 9000 до 10000 |
||||||||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
|||||||||||
|
h 4* |
js 4* |
h 5* |
js 5* |
h 6* |
js 6* |
p 6 |
r 6 |
s 6 |
t 6 |
u 6 |
||
|
Предельные отклонения, мкм |
||||||||||||
|
Свыше 3150 до 3550 |
0 -84 |
+ 42,0 -42,0 |
0 -115 |
+57,5 -57,5 |
0 -165 |
+82,5 -82,5 |
+455 +290 |
+845 +680 |
+1765 +1600 |
+ 2565 + 2400 |
+3765 +3600 |
|
|
Свыше 3550 до 4000 |
+885 +720 |
+ 1915 +1750 |
+2765 +2600 |
+4165 +4000 |
||||||||
|
Свыше 4000 до 4500 |
0 -100 |
+50,0 -50,0 |
0 -140 |
+70,0 -70,0 |
0 -200 |
+100 -100,0 |
+560 +360 |
+1040 +840 |
+2200 +2000 |
+3200 +3000 |
+4800 +4600 |
|
|
Свыше 4500 до 5000 |
+1100 +900 |
+2400 +2200 |
+3500 +3300 |
+5200 +5000 |
||||||||
|
Свыше 5000 до 5600 |
0 -125 |
+62,5 -62,5 |
0 -170 |
+85,0 -85,0 |
0 -250 |
+125,0 -125,0 |
+690 +440 |
+1300 +1050 |
+2750 +2500 |
+3950 +3700 |
+5850 +5600 |
|
|
Свыше 5600 до 6300 |
+1350 +1100 |
+3050 +2800 |
+4350 +4100 |
+6650 +6400 |
||||||||
|
Свыше 6300 до 7100 |
0 -155 |
+77,5 -77,5 |
0 -215 |
+107,5 -107,5 |
0 -310 |
+155,0 -155,0 |
+850 +540 |
+1610 +1300 |
+3510 +3200 |
+5010 +4700 |
+7510 +7200 |
|
|
Свыше 7100 до 8000 |
+1710 +1400 |
+3810 +3500 |
+5510 +5200 |
+8310 +8000 |
||||||||
|
Свыше 8000 до 9000 |
0 -195 |
+97,5 -97,5 |
0 -270 |
+135,0 -135,0 |
0 -380 |
+190,0 -190,0 |
+1060 +630 |
+2030 +1650 |
+4380 +4000 |
+6380 +6000 |
+9380 +9000 |
|
|
Свыше 9000 до 10000 |
+2130 +1750 |
+4780 +4400 |
+6980 +6600 |
+10380 +10000 |
||||||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
||||||||
|
e 7 |
f 7 |
h 7 |
js 7* |
p 7 |
r 7 |
s 7 |
t 7 |
u 7 |
|
|
Предельные отклонения, мкм |
|||||||||
|
Свыше 3150 до 3550 |
-320 -580 |
-160 -420 |
0 -260 |
+130 -130 |
+550 +290 |
+940 +680 |
+1860 +1600 |
+2660 +2400 |
+3860 +3600 |
|
Свыше 3550 до 4000 |
+980 +720 |
+2010 +1750 |
+2860 +2600 |
+4260 +4000 |
|||||
|
Свыше 4000 до 4500 |
-350 -670 |
-175 -495 |
0 -320 |
+160 -160 |
+680 +360 |
+1160 +840 |
+2320 +2000 |
+3320 +3000 |
+4920 +4600 |
|
Свыше 4500 до 5000 |
+1220 +900 |
+2520 +2200 |
+3620 +3300 |
+5320 +5000 |
|||||
|
Свыше 5000 до 5600 |
-380 -780 |
-190 -590 |
0 -400 |
+200 -200 |
+840 +440 |
+1450 +1050 |
+2900 +2500 |
+4100 +3700 |
+6000 +5600 |
|
Свыше 5600 до 6300 |
+1500 +1100 |
+3200 +2800 |
+4500 +4100 |
+6800 +6400 |
|||||
|
Свыше 6300 до 7100 |
-420 -910 |
-210 -700 |
0 -490 |
+245 -245 |
+1030 +540 |
+1790 +1300 |
+3690 +3200 |
+5190 +4700 |
+7690 +7200 |
|
Свыше 7100 до 8000 |
+1890 +1400 |
+3990 +3500 |
+5690 +5200 |
+8490 +8000 |
|||||
|
Свыше 8000 до 9000 |
-460 -1060 |
-230 -830 |
0 -600 |
+300 -300 |
+1280 +680 |
+2250 -1650 |
+4600 +4000 |
+6600 +6000 |
+9600 +9000 |
|
Свыше 9000 до 10000 |
+2350 +1750 |
+5000 +4400 |
+7200 +6600 |
+10600 +10000 |
|||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
||||
|
d 8 |
е 8 |
f 8 |
h 8 |
js 8* |
|
|
Предельные отклонения, мкм |
|||||
|
Свыше 3150 до 3550 |
-580 -990 |
-320 -730 |
-160 -570 |
0 -410 |
+205 -205 |
|
Свыше 3550 до 4000 |
|||||
|
Свыше 4000 до 4500 |
-640 -1140 |
-350 -850 |
-175 -675 |
0 -500 |
+250 -250 |
|
Свыше 4500 до 5000 |
|||||
|
Свыше 5000 до 5600 |
-720 -1340 |
-380 -1000 |
-190 -810 |
0 -620 |
+310 -310 |
|
Свыше 5600 до 6300 |
|||||
|
Свыше 6300 до 7100 |
-800 -1560 |
-420 -1180 |
-210 -970 |
0 -760 |
+380 -380 |
|
Свыше 7100 до 8000 |
|||||
|
Свыше 8000 до 9000 |
-880 -1820 |
-460 -1400 |
-230 -1170 |
0 -940 |
+470 -470 |
|
Свыше 9000 до 10000 |
|||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
|||||||||
|
d 9 |
е 9 |
h 9 |
js 9* |
с 10 |
cd 10 |
d 10 |
h 10 |
js 10* |
||
|
Предельные отклонения, мкм |
||||||||||
|
Свыше 3150 до 3550 |
-580 -1240 |
-320 -980 |
0 -660 |
+330 -330 |
-2800 -3850 |
-1250 -2300 |
-580 -1630 |
0 -1050 |
+525 -525 |
|
|
Свыше 3550 до 4000 |
-3100 -4150 |
-1350 -2400 |
||||||||
|
Свыше 4000 до 4500 |
-640 -1440 |
-350 -1150 |
0 -800 |
+400 -400 |
-3500 -4800 |
-1500 -2800 |
-640 -1940 |
0 -1300 |
+650 -650 |
|
|
Свыше 4500 до 5000 |
-3900 -5200 |
-1600 -2900 |
||||||||
|
Свыше 5000 до 5600 |
-720 -1700 |
-380 -1360 |
0 -980 |
+490 -490 |
-4300 -5850 |
-1750 -3300 |
-720 -2270 |
0 -1550 |
+775 -775 |
|
|
Свыше 5600 до 6300 |
-4800 -6350 |
-1850 -3400 |
||||||||
|
Свыше 6300 до 7100 |
-800 -2000 |
-420 -1620 |
0 -1200 |
+600 -600 |
-5400 -7350 |
-2100 -4050 |
-800 -2750 |
0 -1950 |
+975 -975 |
|
|
Свыше 7100 до 8000 |
-6200 -8150 |
-2200 -4150 |
||||||||
|
Свыше 8000 до 9000 |
-880 -2380 |
-460 -1960 |
0 -1500 |
+750 -750 |
-6800 -9200 |
-2400 -4800 |
-880 -3280 |
0 -2400 |
+1200 -1200 |
|
|
Свыше 9000 до 10000 |
-7600 -10000 |
-2600 -5000 |
||||||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
|||||||
|
c 11 |
cd 11 |
h 11 |
js 11* |
h 12* |
js 12* |
h 13* |
js 13* |
|
|
Предельные отклонения, мкм |
||||||||
|
Свыше 3150 до 3550 |
-2800 -4450 |
-1250 -2900 |
0 -1650 |
+825 -825 |
0 -2600 |
+1300 -1300 |
0 -4100 |
+2050 -2050 |
|
Свыше 3550 до 4000 |
-3100 -4750 |
-1350 -3000 |
||||||
|
Свыше 4000 до 4500 |
-3500 -5500 |
-1500 -3500 |
0 -2000 |
+1000 -1000 |
0 -3200 |
+1600 -1600 |
0 -5000 |
+2500 -2500 |
|
Свыше 4500 до 5000 |
-3900 -5900 |
-1600 -3600 |
||||||
|
Свыше 5000 до 5600 |
-4300 -6800 |
-1750 -4250 |
0 -2500 |
+1250 -1250 |
0 -4000 |
+2000 -2000 |
0 -6200 |
+3100 -3100 |
|
Свыше 5600 до 6300 |
-4800 -7300 |
-1850 -4350 |
||||||
|
Свыше 6300 до 7100 |
-5400 -8500 |
-2100 -5200 |
0 -3100 |
+1550 -1550 |
0 -4900 |
+2450 -2450 |
0 -7600 |
+3800 -3800 |
|
Свыше 7100 до 8000 |
-6200 -9300 |
-2200 -5300 |
||||||
|
Свыше 8000 до 9000 |
-6800 -10600 |
-2400 -6200 |
0 -3300 |
+1900 -1900 |
0 -6000 |
+3000 -3000 |
0 -9400 |
+4700 -4700 |
|
Свыше 9000 до 10000 |
-7600 -11400 |
-2600 -6400 |
||||||
Продолжение табл. 7
|
Интервал размеров, мм |
Поля допусков |
||||||||||
|
Н 14* |
JS 14* |
Н 15* |
JS 15* |
Н 16* |
JS 16* |
Н 17* |
JS 17* |
Н 18* |
JS 18* |
||
|
Предельные отклонения, мм |
|||||||||||
|
Свыше 3150 до 3550 |
+6,6 0 |
+3,3 -3,3 |
+10,5 0 |
+5,25 -5,25 |
+16,5 0 |
+8,25 -8,25 |
+26 0 |
+13,0 -13,0 |
+41 0 |
+20,5 -20,5 |
|
|
Свыше 3550 до 4000 |
|||||||||||
|
Свыше 4000 до 4500 |
+8,0 0 |
+4,0 -4,0 |
+13,0 0 |
+6,50 -6,50 |
+20,0 0 |
+10,00 -10,00 |
+32 0 |
+16,0 -16,0 |
+50 0 |
+25,0 -25,0 |
|
|
Свыше 4500 до 5000 |
|||||||||||
|
Свыше 5000 до 5600 |
+9,8 0 |
+4,9 -4,9 |
+15,5 0 |
+7,75 -7,75 |
+25,0 0 |
+12,50 -12,50 |
+40 0 |
+20,0 -20,0 |
+62 0 |
+31,0 -31,0 |
|
|
Свыше 5600 до 6300 |
|||||||||||
|
Свыше 6300 до 7100 |
+12,0 0 |
+6,0 -6,0 |
+19,5 0 |
+9,75 -9,75 |
+31,0 0 |
+15,50 -15,50 |
+49 0 |
+24,5 -24,5 |
+76 0 |
+38,0 -38,0 |
|
|
Свыше 7100 до 8000 |
|||||||||||
|
Свыше 8000 до 9000 |
+15,0 0 |
+7,5 -7,5 |
+24,0 0 |
+12,00 -12,00 |
+38,0 0 |
+19,00 -19,00 |
+60 0 |
+30,0 -30,0 |
+94 0 |
+47,0 -47,0 |
|
|
Свыше 9000 до 10000 |
|||||||||||
(Измененная редакция, Изм. № 1).
Примечания:

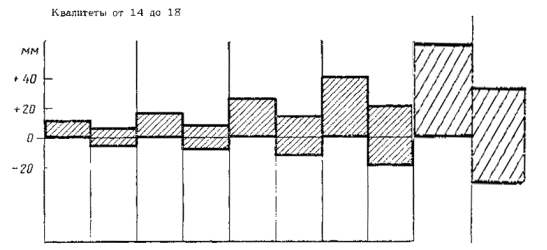

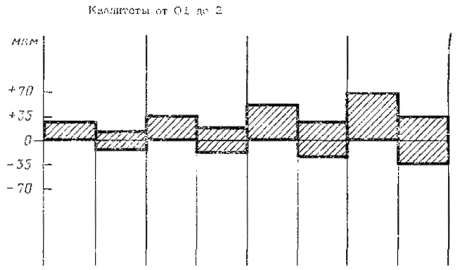

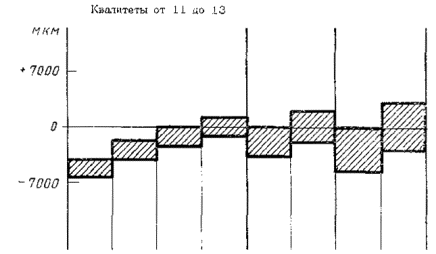

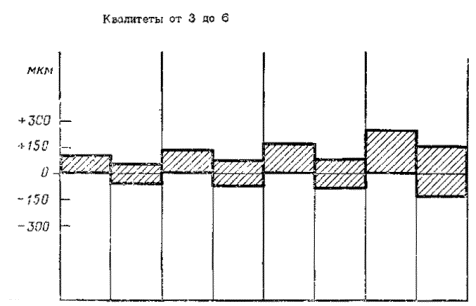

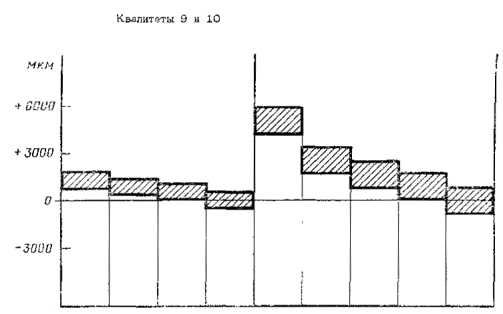

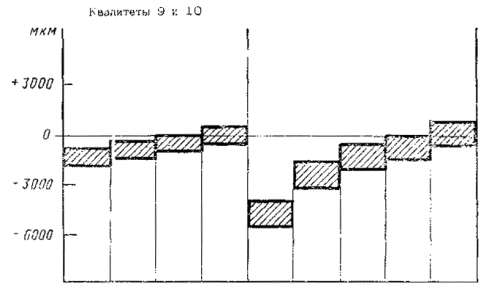

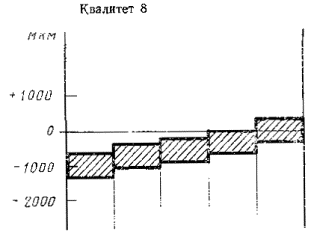

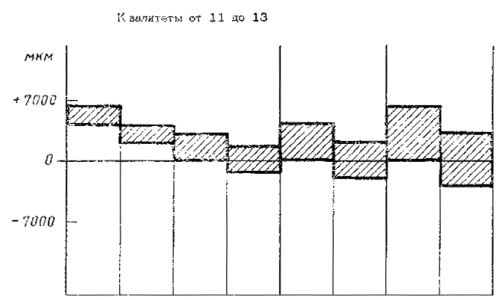

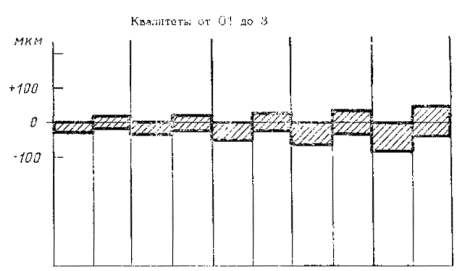

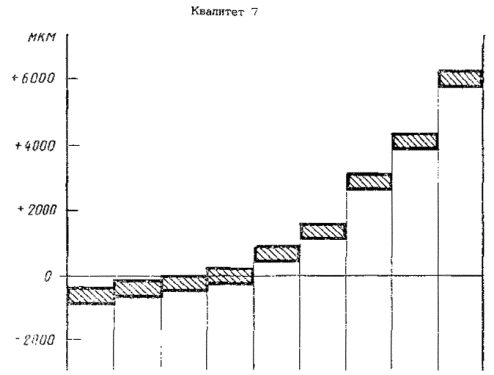

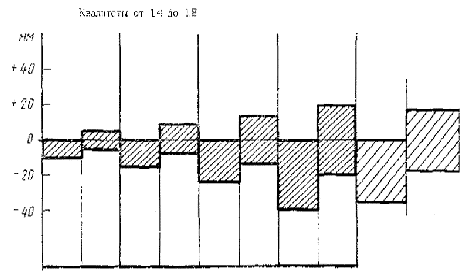

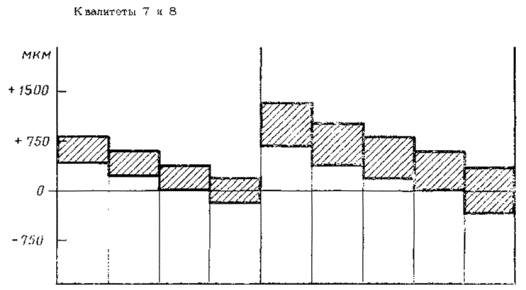

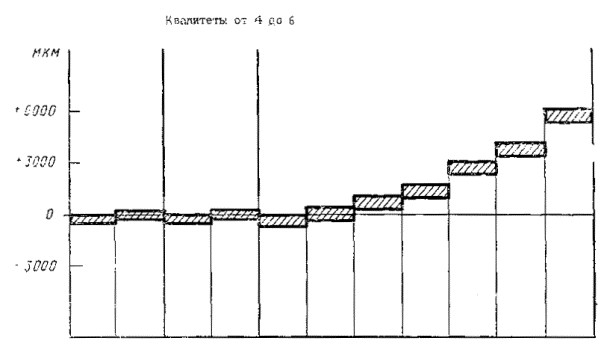

1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 8
Поля допусков отверстий. Предельные отклонения
|
Интервал размеров, мм |
Поля допусков |
|||||||
|
Н 01* |
JS 01* |
Н 0* |
JS 0* |
Н 1* |
JS 1* |
Н 2* |
JS 2* |
|
|
Предельные отклонения, мм |
||||||||
|
Свыше 3150 до 3550 |
+16 0 |
+8,0 -8,0 |
+23 0 |
+11,5 -11,5 |
+33 0 |
+16,5 -16,5 |
+45 0 |
+22,5 -22,5 |
|
Свыше 3550 до 4000 |
||||||||
|
Свыше 4000 до 4500 |
+20 0 |
+10,0 -10,0 |
+28 0 |
+14,0 -14,0 |
+40 0 |
+20,0 -20,0 |
+55 0 |
+27,5 -27,5 |
|
Свыше 4500 до 5000 |
||||||||
|
Свыше 5000 до 5600 |
+25 0 |
+12,5 -12,5 |
+35 0 |
+17,5 -17,5 |
+49 0 |
+24,5 -24,5 |
+67 0 |
+33,5 -33,5 |
|
Свыше 5600 до 6300 |
||||||||
|
Свыше 6300 до 7100 |
+31 0 |
+15,5 -15,5 |
+43 0 |
+21,5 -21,5 |
+62 0 |
+31,0 -31,0 |
+84 0 |
+42,0 -42,0 |
|
Свыше 7100 до 8000 |
||||||||
|
Свыше 8000 до 9000 |
+38 0 |
+19,0 -19,0 |
+53 0 |
+26,5 -26,5 |
+76 0 |
+38,0 -38,0 |
+105 0 |
+52,5 -52,5 |
|
Свыше 9000 до 10000 |
||||||||
Продолжение табл. 8
|
Интервал размеров, мм |
Поля допусков |
|||||||
|
H 3* |
JS 3* |
Н 4* |
JS 4* |
Н 5* |
JS 5* |
Н 6* |
JS 6* |
|
|
Предельные отклонения, мм |
||||||||
|
Свыше 3150 до 3550 |
+60 0 |
+30,0 -30,0 |
+84 0 |
+42,0 -42,0 |
+115 0 |
+57,5 -57,5 |
+165 0 |
+82,5 -82,5 |
|
Свыше 3550 до 4000 |
||||||||
|
Свыше 4000 до 4500 |
+74 0 |
+37,0 -37,0 |
+100 0 |
+50,0 -50,0 |
+140 0 |
+70,0 -70,0 |
+200 0 |
+100,0 -100,0 |
|
Свыше 4500 до 5000 |
||||||||
|
Свыше 5000 до 5600 |
+92 0 |
+46,0 -46,0 |
+125 0 |
+62,5 -62,5 |
+170 0 |
+85,0 -85,0 |
+250 0 |
+125,0 -125,0 |
|
Свыше 5600 до 6300 |
||||||||
|
Свыше 6300 до 7100 |
+115 0 |
+57,5 -57,5 |
+155 0 |
+77,5 -77,5 |
+215 0 |
+107,5 -107,5 |
+310 0 |
+155,0 -155,0 |
|
Свыше 7100 до 8000 |
||||||||
|
Свыше 8000 до 9000 |
+140 0 |
+70,0 -70,0 |
+195 0 |
+97,5 -97,5 |
+270 0 |
+135,0 -135,0 |
+380 0 |
+190,0 -190,0 |
|
Свыше 9000 до 10000 |
||||||||
Продолжение табл. 8
|
Интервал размеров, мм |
Поля допусков |
|||||||||
|
Е 7 |
F 7 |
H 7 |
JS 7* |
D 8 |
Е 8 |
F 8 |
Н 8 |
JS 8* |
||
|
Предельные отклонения, мм |
||||||||||
|
Свыше 3150 до 3550 |
+580 +320 |
+420 +160 |
+260 0 |
+130 -130 |
+990 +580 |
+730 +320 |
+570 +160 |
+410 0 |
+205 -205 |
|
|
Свыше 3550 до 4000 |
||||||||||
|
Свыше 4000 до 4500 |
+670 +350 |
+495 +175 |
+320 0 |
+160 -160 |
+1140 +640 |
+850 +350 |
+675 +175 |
+500 0 |
+250 -250 |
|
|
Свыше 4500 до 5000 |
||||||||||
|
Свыше 5000 до 5600 |
+780 +380 |
+590 +190 |
+400 0 |
+200 -200 |
+1340 +720 |
+1000 +380 |
+810 +190 |
+620 0 |
+310 -310 |
|
|
Свыше 5600 до 6300 |
||||||||||
|
Свыше 6300 до 7100 |
+910 +420 |
+700 +210 |
+490 0 |
+245 -245 |
+1560 +800 |
+1180 +420 |
+970 +210 |
+760 0 |
+380 -380 |
|
|
Свыше 7100 до 8000 |
||||||||||
|
Свыше 8000 до 9000 |
+1060 +460 |
+830 +230 |
+600 0 |
+300 -300 |
+1820 +880 |
+1400 +460 |
+1170 +230 |
+940 0 |
+470 -470 |
|
|
Свыше 9000 до 10000 |
||||||||||
Продолжение табл. 8
|
Интервал размеров, мм |
Поля допусков |
||||||||
|
D 9 |
Е 9 |
H 9 |
JS 9* |
С 10 |
CD 10 |
D 10 |
H 10 |
JS 10* |
|
|
Предельные отклонения, мм |
|||||||||
|
Свыше 3150 до 3550 |
+1240 +580 |
+980 +320 |
+660 0 |
+330 -330 |
+3850 +2800 |
+2300 +1250 |
+1630 +580 |
+1050 0 |
+525 -525 |
|
Свыше 3550 до 4000 |
+4150 +3100 |
+2400 +1350 |
|||||||
|
Свыше 4000 до 4500 |
+1440 +640 |
+1150 +350 |
+800 0 |
+400 -400 |
+4800 +3500 |
+2800 +1500 |
+1940 +640 |
+1300 0 |
+650 -650 |
|
Свыше 4500 до 5000 |
+5200 +3900 |
+2900 +1600 |
|||||||
|
Свыше 5000 до 5600 |
+1700 +720 |
+1360 +380 |
+980 0 |
+490 -490 |
+5850 +4300 |
+3300 +1750 |
+2270 +720 |
+1550 0 |
+775 -775 |
|
Свыше 5600 до 6300 |
+6350 4800 |
+2400 +1850 |
|||||||
|
Свыше 6300 до 7100 |
+2000 +800 |
+1620 +420 |
+1200 0 |
+600 -600 |
+7350 +5400 |
+4050 +2100 |
+2750 +800 |
+1950 0 |
+975 -975 |
|
Свыше 7100 до 8000 |
+8150 +6200 |
+4150 +2200 |
|||||||
|
Свыше 8000 до 9000 |
+2380 +880 |
+1960 +460 |
+1500 0 |
+750 -750 |
+9200 +6800 |
+4800 +2400 |
+3280 +880 |
+2400 0 |
+1200 -1200 |
|
Свыше 9000 до 10000 |
+10000 +7600 |
+5000 +2600 |
|||||||
Продолжение табл. 8
|
Поля допусков |
||||||||
|
С 11 |
CD 11 |
Н 11 |
JS 11* |
H 12* |
JS 12* |
Н 13* |
JS 13* |
|
|
Предельные отклонения, мкм |
||||||||
|
Свыше 3150 до 3550 |
+4450 +2800 |
+2900 +1250 |
+1650 0 |
+825 -825 |
+2600 0 |
+1300 -1300 |
+4100 0 |
+2050 -2050 |
|
Свыше 3550 до 4000 |
+4750 +3100 |
+3000 +1350 |
||||||
|
Свыше 4000 до 4500 |
+5500 +3500 |
+3500 +1500 |
+2000 0 |
+1000 -1000 |
+3200 0 |
+1600 -1600 |
+5000 0 |
+2500 -2500 |
|
Свыше 4500 до 5000 |
+5900 +3900 |
+3600 +1600 |
||||||
|
Свыше 5000 до 5600 |
+6800 +4300 |
+4250 +1750 |
+2500 0 |
+1250 -1250 |
+4000 0 |
+2000 -2000 |
+6200 0 |
+3100 |
|
Свыше 5600 до 6300 |
+7300 +4800 |
+4350 +1850 |
-3100 |
|||||
|
Свыше 6300 до 7100 |
+8500 +5400 |
+5200 +2100 |
+3100 0 |
+1550 -1550 |
+4900 0 |
+2450 -2450 |
+7600 0 |
+3800 -3800 |
|
Свыше 7100 до 8000 |
+9300 +6200 |
+5300 +2200 |
||||||
|
Свыше 8000 до 9000 |
+10600 +6800 |
+6200 +2400 |
+3800 0 |
+1900 -1900 |
+6000 0 |
+3000 -3000 |
+9400 0 |
+4700 -4700 |
|
Свыше 9000 до 10000 |
+11400 +7600 |
+6400 +2600 |
||||||
Продолжение табл. 8
|
Интервал размеров, мм |
Поля допусков |
|||||||||
|
h 14* |
js 14* |
h 15* |
js 15* |
h 16* |
js 16* |
h 17* |
js 17* |
h 18* |
js 18* |
|
|
Предельные отклонения , мм |
||||||||||
|
Свыше 3150 до 3550 |
0 -6,6 |
+3,3 -3,3 |
0 -10,5 |
+5,25 -5,25 |
0 -16,5 |
+8,25 -8,25 |
0 -26 |
+13,0 -13,0 |
0 -41 |
+20,5 -20,5 |
|
Свыше 3550 до 4000 |
||||||||||
|
Свыше 4000 до 4500 |
0 -8,0 |
+4,0 -4,0 |
0 -13,0 |
+6,50 -6,50 |
0 -20,0 |
+10,00 -10,00 |
0 -32 |
+16,0 -16,0 |
0 -50 |
+25,0 -25,0 |
|
Свыше 4500 до 5000 |
||||||||||
|
Свыше 5000 до 5600 |
0 -9,8 |
+4,9 -4,9 |
0 -15,5 |
+7,75 -7,75 |
0 -25,0 |
+12,50 -12,50 |
0 -40 |
+20,0 -20,0 |
0 -62 |
+31,0 -31,0 |
|
Свыше 5600 до 6300 |
||||||||||
|
Свыше 6300 до 7100 |
0 -12,0 |
+6,0 -6,0 |
0 -19,5 |
+9,75 -9,75 |
0 -31,0 |
+15,50 -15,50 |
0 -49 |
+24,5 -24,5 |
0 -75 |
+38,0 -38,0 |
|
Свыше 7100 до 8000 |
||||||||||
|
Свыше 8000 до 9000 |
0 -15,0 |
+7,5 -7,5 |
0 -24,0 |
+12,00 -12,00 |
0 -38,0 |
+19,00 -19,00 |
0 -60 |
+30,0 -30,0 |
0 -94 |
+47,0 -47,0 |
|
Свыше 9000 до 10000 |
||||||||||
(Измененная редакция, Изм. № 1).
Примечания:
1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок
ПРИЛОЖЕНИЕ
Рекомендуемое
РЕКОМЕНДУЕМЫЕ ПОСАДКИ
1. Настоящее приложение устанавливает рекомендуемые посадки общего применения, образованные сочетанием полей допусков валов и отверстий по данному стандарту.
2. Посадки должны назначаться, как правило, в системе отверстия согласно табл. 1 или в системе вала согласно табл. 2. Применение системы отверстия предпочтительней.
3. Кроме посадок, указанных в табл. 1 и 2, в обоснованных случаях допускается применение других посадок, образованных полями допусков валов и отверстий по настоящему стандарту.
Таблица 1
Посадки в системе отверстия
|
Основные отклонения вала |
||||||||||||
|
с |
сd |
d |
е |
f |
h |
js |
р |
г |
s |
t |
u |
|
|
Н6 |
- |
- |
- |
- |
- |
Н6 h6 |
- |
H6 p6 |
H6 r6 |
H6 s6 |
H6 t6 |
H6 u6 |
|
H7 |
- |
- |
- |
Н7 е7 |
Н17 f7 |
Н7 h7 |
- |
Н7 p7 |
Н7 r7 |
Н7 s7 |
Н7 t7 |
Н7 u7 |
|
H8 |
- |
- |
Н8 d8 |
Н8 е8 |
Н8 f8 |
Н8 h8 |
- |
- |
- |
- |
- |
- |
|
H9 |
- |
- |
Н9 d9 |
Н9 е9 |
- |
Н9 h9 |
- |
- |
- |
- |
- |
- |
|
Н10 |
Н10 c10 |
Н10 cd10 |
Н10 d10 |
- |
- |
Н10 h10 |
- |
- |
- |
- |
- |
- |
|
Н11 |
Н11 c11 |
Н11 cd11 |
- |
- |
- |
Н11 h11 |
- |
- |
- |
- |
- |
- |
Таблица 2
Посадки в системе вала
|
Основное отклонение отверстия |
||||||||||||
|
С |
CD |
D |
E |
F |
H |
JS |
P |
R |
S |
Т |
U |
|
|
h6 |
- |
- |
- |
- |
- |
Н6 h6 |
- |
- |
- |
- |
- |
- |
|
h7 |
- |
- |
- |
E7 h7 |
F7 h7 |
Н7 h7 |
- |
- |
- |
- |
- |
- |
|
h8 |
- |
- |
D8 h8 |
E8 h8 |
F8 h8 |
Н8 h8 |
- |
- |
- |
- |
- |
- |
|
h9 |
- |
- |
D9 h9 |
E9 h9 |
- |
Н9 h9 |
- |
- |
- |
- |
- |
- |
|
h10 |
С10 h10 |
СD10 h10 |
D10 h10 |
- |
- |
Н10 h10 |
- |
- |
- |
- |
- |
- |
|
h11 |
С11 h11 |
СD11 h11 |
- |
- |
- |
Н11 h11 |
- |
- |
- |
- |
- |
- |
СОДЕРЖАНИЕ
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
