ГОСТ 25396-90 Пластины твердосплавные напаиваемые типов 10, 70. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПОВ 10, 70 Конструкция и размеры Hard metal brazed tips, types 10, 70. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для проходных прямых, расточных и револьверных резцов.

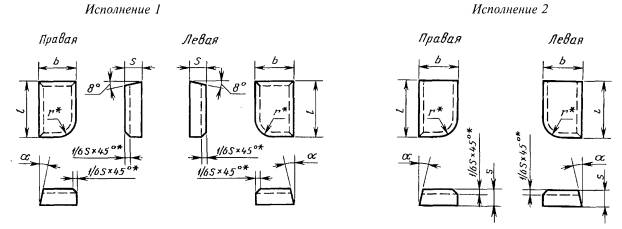

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 - Т30К4; № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 7 - ВКЗ; ВКЗ-М; № 8 - ВК6-ОМ, ВК6-М; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
s |
r |
a, град. |
Основное применение |
Дополнительное применение |
Применение по специальному |
|||
|
Исполнение 1 |
Исполнение 2 |
||||||||||
|
правых |
левых |
правых |
левых |
||||||||
|
10411 |
- |
- |
- |
5 |
3 |
2,0 |
2,0 |
- |
№ 1, № 7 |
№ 8, № 11 |
№ 2, № 3, № 4, № 5, № 6, № 9, № 10 |
|
10431 |
- |
- |
- |
6 |
4 |
2,5 |
2,5 |
- |
№ 1, № 7 |
№ 8, № 11 |
№ 2, № 3, № 4, № 5, № 6, № 9, № 10 |
|
10451 |
- |
- |
- |
8 |
5 |
3,0 |
3,0 |
- |
№ 1, № 7 |
№ 2, № 8, № 11 |
№ 3, № 4, № 5, № 6, № 9, № 10 |
|
- |
- |
10652 |
- |
10 |
6 |
2,5 |
4,0 |
- |
№ 1, № 7 |
№ 2, № 8, № 11 |
№ 3, № 4, № 5, № 6, № 9, № 10 |
|
10051 |
10061 |
- |
- |
10 |
3,5 |
18 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
||
|
70051 |
70061 |
- |
- |
8 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
||||
|
- |
- |
10672 |
10682 |
4,0 |
18 |
№ 2 |
№ 1, № 3, № 7, № 8, № 11 |
№ 4, № 5, № 6, № 9, № 10 |
|||
|
10271 |
- |
- |
- |
12 |
8 |
3,0 |
5,0 |
- |
№ 2, № 3 |
№ 1, № 5, № 7, № 8, № 11 |
№ 4, № 6, № 9, № 10 |
|
10471 |
10481 |
10472 |
10482 |
5,0 |
18 |
№ 2, № 3 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
|||
|
70471 |
70481 |
- |
- |
8 |
№ 2, № 3 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
||||
|
10291 |
10301 |
10292 |
10302 |
16 |
10 |
4,0 |
6,0 |
18 |
№ 2, № 3, № 5 |
№ 5, № 8, № 11 |
№ 1, № 4, № 6, № 7, № 9, № 10 |
|
70291 |
70301 |
- |
- |
8 |
№ 2, № 3 |
№ 4, № 5, № 8, № 9, № 11 |
№ 1, № 6, № 7, № 10 |
||||
|
10491 |
10501 |
10492 |
10502 |
6,0 |
18 |
№ 2, № 3 |
№ 4, № 5, № 8, № 9, № 11 |
№ 1, № 6, № 7, № 10 |
|||
|
70491 |
70501 |
- |
- |
8 |
№ 2, № 3, № 9 |
№ 4, № 5, № 8, № 11 |
№ 1, № 6, № 7, № 10 |
||||
|
70311 |
70321 |
- |
- |
18 |
12 |
4,5 |
7,0 |
№ 2, № 3, № 9 |
№ 4, № 5, № 8, № 10, № 11 |
№ 1, № 6, № 7 |
|
|
- |
- |
10692 |
10702 |
20 |
5,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||
|
10151 |
10161 |
10152 |
10162 |
7,0 |
№ 2, № 3, № 4, № 5, № 9, № 10 |
№ 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70151 |
70161 |
- |
- |
8 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70511 |
70521 |
- |
- |
25 |
14 |
5,5 |
8,0 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
|
|
|
10712 |
10722 |
6,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|||
|
10531 |
10541 |
10532 |
10542 |
25 |
14 |
8,0 |
8,0 |
18 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
70531 |
70541 |
- |
- |
8 |
№ 2, № 3, № 4, № 9, № 10 |
№ 5, № 8, № 11 |
№ 1, № 6, № 7 |
||||
|
70551 |
70561 |
- |
- |
32 |
16 |
6,0 |
10,0 |
№ 3, № 4, № 9, № 10 |
№ 2, № 5, № 8, № 11 |
№ 1, № 6, № 7 |
|
|
10571 |
10581 |
10572 |
10582 |
18 |
10,0 |
18 |
№ 3, № 4, № 9, № 10 |
№ 2, № 5, № 8, № 11 |
№ 1, № 6, № 7 |
||
|
70571 |
70581 |
- |
- |
8 |
№ 3, № 4, № 10 |
№ 2, № 5, № 8, № 9, № 11 |
№ 1, № 7 |
||||
|
70591 |
70601 |
- |
- |
40 |
8,0 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 9, № 11 |
№ 1, № 2, № 7 |
|||
|
10611 |
10621 |
10612 |
10622 |
22 |
12,0 |
12,0 |
18 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 9, № 11 |
№ 1, № 2, № 7 |
|
|
70611 |
70621 |
- |
- |
8 |
№ 4, № 10 |
№ 3, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 7 № 9 |
||||
|
70371 |
70381 |
- |
- |
50 |
20 |
8,0 |
12,5 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
|
|
10631 |
10641 |
10632 |
10642 |
25 |
14,0 |
14,0 |
18 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
|
|
70631 |
70641 |
- |
- |
8 |
№ 10 |
№ 4, № 5, № 6, № 8, № 11 |
№ 1, № 2, № 3, № 7, № 9 |
||||
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||||||
|
правых |
левых |
Т30К4 |
Т15К6 |
Т14К.8 |
Т5К10 |
ТТ10К8-Б |
ТТ7К12 |
ВК3-М, ВК3 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
10411 |
- |
0,27 |
0,32 |
0,32 |
0,36 |
0,38 |
0,37 |
0,43 |
0,42 |
0,42 |
0,42 |
|
10431 |
- |
0,54 |
0,64 |
0,64 |
0,72 |
0,77 |
0,75 |
0,86 |
0,84 |
0,83 |
0,84 |
|
10451 |
- |
0,91 |
1,07 |
1,08 |
1,22 |
1,30 |
1,26 |
1,45 |
1,42 |
1,40 |
1,41 |
|
10051 |
10061 |
1,61 |
1,89 |
1,90 |
2,14 |
2,29 |
2,21 |
2,53 |
2,50 |
2,47 |
2,49 |
|
70051 |
70061 |
1,69 |
1,98 |
2,00 |
2,25 |
2,41 |
2,32 |
2,66 |
2,63 |
2,59 |
2,61 |
|
10271 |
- |
2,32 |
2,73 |
2,75 |
3,10 |
3,32 |
3,20 |
3,67 |
3,61 |
3,57 |
3,59 |
|
10471 |
10481 |
3,69 |
4,34 |
4,37 |
4,93 |
5,28 |
5,09 |
5,84 |
5,74 |
5,68 |
5,72 |
|
70471 |
70481 |
3,87 |
4,56 |
4,59 |
5,18 |
5,54 |
5,34 |
8,72 |
8,57 |
8,47 |
8,53 |
|
10291 |
10301 |
5,25 |
6,17 |
6,21 |
7,00 |
7,49 |
7,23 |
8,30 |
8,16 |
8,07 |
8,13 |
|
70291 |
70301 |
5,51 |
6,48 |
6,52 |
7,35 |
7,87 |
7,59 |
8,72 |
8,57 |
8,47 |
8,53 |
|
10491 |
10501 |
7,57 |
8,91 |
8,96 |
10,10 |
10,80 |
10,40 |
12,00 |
11,80 |
11,61 |
11,69 |
|
70491 |
70501 |
7,95 |
9,36 |
9,41 |
10,60 |
11,30 |
10,90 |
12,60 |
12,40 |
12,20 |
12,29 |
|
70311 |
70321 |
8,43 |
9,93 |
9,96 |
11,20 |
11,99 |
11,70 |
13,30 |
13,10 |
13,00 |
13,09 |
|
10151 |
10161 |
13,20 |
15,60 |
15,70 |
17,70 |
18,95 |
18,20 |
21,00 |
20,60 |
20,41 |
20,55 |
|
70151 |
70161 |
13,90 |
16,40 |
16,50 |
18,60 |
19,91 |
19,10 |
22,00 |
21,60 |
21,40 |
21,55 |
|
70511 |
70521 |
16,70 |
19,60 |
19,70 |
22,30 |
23,87 |
23,00 |
26,50 |
25,90 |
25,60 |
25,78 |
|
10531 |
10541 |
22,40 |
26,40 |
26,50 |
29,90 |
32,01 |
30,90 |
35,50 |
34,80 |
34,40 |
34,64 |
|
70531 |
70541 |
23,50 |
27,70 |
27,80 |
31,40 |
33,62 |
32,40 |
37,20 |
36,50 |
36,10 |
36,35 |
|
70551 |
70561 |
26,90 |
31,60 |
31,80 |
35,90 |
38,43 |
37,00 |
42,50 |
41,80 |
41,30 |
41,59 |
|
10571 |
10581 |
46,40 |
55,00 |
55,00 |
62,00 |
66,38 |
64,00 |
73,00 |
72,00 |
71,00 |
71,50 |
|
70571 |
70581 |
48,70 |
58,00 |
58,00 |
65,00 |
69,60 |
67,00 |
77,00 |
76,00 |
75,00 |
75,53 |
|
70591 |
70601 |
50,00 |
60,00 |
60,00 |
68,00 |
72,80 |
70,00 |
80,00 |
79,00 |
78,00 |
78,55 |
|
10611 |
10621 |
86,00 |
101,00 |
101,00 |
114,00 |
122,00 |
118,00 |
136,00 |
133,00 |
132,00 |
132,92 |
|
70611 |
70621 |
90,00 |
106,00 |
106,00 |
120,00 |
128,00 |
124,00 |
143,00 |
140,00 |
139,00 |
139,97 |
|
70371 |
70381 |
71,00 |
84,00 |
84,00 |
95,00 |
102,00 |
98,00 |
112,00 |
110,00 |
109,00 |
109,76 |
|
10631 |
10641 |
143,00 |
168,00 |
169,00 |
191,00 |
204,00 |
197,00 |
226,00 |
222,00 |
220,00 |
221,54 |
|
70631 |
70641 |
150,00 |
176,00 |
177,00 |
201,00 |
215,00 |
207,00 |
237,00 |
233,00 |
231,00 |
232,62 |
|
10652 |
- |
1,26 |
1,48 |
1,49 |
1,67 |
1,79 |
1,72 |
1,98 |
1,93 |
1,93 |
1,94 |
|
10672 |
10682 |
1,92 |
2,26 |
2,27 |
2,54 |
2,72 |
2,62 |
3,02 |
2,95 |
2,91 |
2,93 |
|
10472 |
10482 |
3,87 |
4,56 |
4,57 |
5,11 |
5,47 |
5,30 |
6,07 |
5,93 |
5,85 |
5,89 |
|
10232 |
10302 |
5,41 |
6,38 |
6,39 |
7,14 |
7,65 |
7,37 |
8,49 |
8,29 |
8,18 |
8,24 |
|
10492 |
10502 |
7,89 |
9,30 |
9,32 |
10,42 |
11,16 |
10,75 |
12,38 |
12,10 |
11,93 |
12,01 |
|
10692 |
10702 |
9,17 |
10,79 |
10,83 |
12,12 |
12,97 |
12,50 |
14,40 |
14,07 |
13,88 |
13,98 |
|
10152 |
10162 |
13,80 |
16,22 |
16,30 |
18,23 |
19,51 |
18,80 |
21,66 |
21,16 |
20,87 |
21,02 |
|
10712 |
10722 |
18,00 |
21,17 |
21,26 |
23,78 |
25,46 |
24,52 |
28,25 |
27,60 |
27,22 |
27,41 |
|
10532 |
10542 |
23,24 |
27,35 |
27,45 |
30,70 |
32,87 |
31,66 |
36,48 |
35,64 |
35,15 |
35,40 |
|
10572 |
10582 |
48,14 |
56,63 |
56,88 |
63,61 |
68,10 |
65,61 |
75,58 |
73,84 |
72,84 |
73,35 |
|
10612 |
10622 |
88,43 |
104,00 |
104,00 |
117,00 |
125,00 |
120,00 |
139,00 |
136,00 |
134,00 |
134,94 |
|
10632 |
10642 |
148,00 |
174,90 |
175,00 |
195,00 |
209,00 |
201,00 |
232,00 |
227,00 |
224,00 |
225,57 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760
3. ВЗАМЕН ГОСТ 25396-82
4. Стандарт полностью соответствует СТ СЭВ 3308-81 и СТ СЭВ 118-74
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 2209-90 |
5 |
|
ГОСТ 25393-90 |
3 |
6. ПЕРЕИЗДАНИЕ 2006 г.
