ГОСТ 25414-90 Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 36 Конструкция и размеры Hard metal brazed tips, type 36. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для торцовых, насадных и концевых фрез со спиральным зубом.

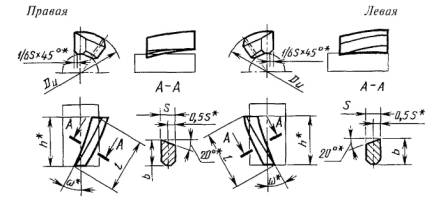

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
DИ |
w, град |
Шаг винтовой поверхности t |
s ±0,5 |
b ±0,5 |
l ±1,5 |
h |
Основное применение |
Дополнительное применение |
|
|
правых |
левых |
|||||||||
|
36350 |
- |
16 |
30 |
87 |
2,0 |
4,0 |
15,0 |
13,0 |
№ 4, № 9 |
№ 2, № 10 |
|
36370 |
- |
11,5 |
10,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36390 |
- |
20 |
109 |
3,0 |
6,0 |
24,0 |
21,0 |
№ 4, № 9 |
№ 2, № 10 |
|
|
36410 |
- |
18,0 |
16,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36010 |
- |
32 |
40 |
120 |
3,5 |
8,0 |
25,0 |
19,0 |
№ 4, № 9 |
№ 2, № 10 |
|
36110 |
- |
20,0 |
15,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36030 |
36040 |
50 |
187 |
4,3 |
8,5 |
29,0 |
22,0 |
№ 4, № 9 |
№ 2, № 10 |
|
|
36130 |
36140 |
21,0 |
16,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36430 |
36440 |
80 |
30 |
435 |
5,0 |
10,0 |
30,0 |
26,0 |
№ 4, № 9 |
№ 2, № 10 |
|
36450 |
36460 |
23,0 |
20,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36470 |
36480 |
100 |
544 |
31,0 |
27,0 |
№ 4, № 9 |
№ 2, № 10 |
|||
|
36490 |
36500 |
23,0 |
20,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
|
36510 |
- |
160 |
870 |
33,0 |
29,0 |
№ 4, № 9 |
№ 2, № 10 |
|||
|
36530 |
- |
25,0 |
22,0 |
№ 4, № 9 |
№ 2, № 10 |
|||||
Примечание. Угол со наклона зуба фрезы по наружному диаметру определяется по формуле
где t - шаг винтовой поверхности в мм; DИ - номинальный наружный диаметр инструмента (фрезы) в мм.
3. Размеры выкрашиваний на рабочих режущих кромках не должны превышать 0,3 мм, на остальных кромках не должны превышать 0,7 мм.
4. На режущих кромках пластин не допускаются округления радиусом более 0,3 мм, на остальных кромках - более 0,6 мм.
5. Размеры выкрашиваний на рабочей части пластин не должны превышать 0,7 мм; на нерабочей части не должны превышать 1,0 мм.
6. Условное обозначение пластин - по ГОСТ 25393.
7. Ориентировочная масса пластин указана в приложении.
8. Технические требования - по ГОСТ 2209.
9. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 9 - ВК6; № 10 - ВК8.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||
|
правых |
левых |
Т15К6 |
Т5К10 |
ВК6 |
ВК8 |
|
36350 |
- |
1,20 |
1,36 |
1,58 |
1,56 |
|
36370 |
- |
0,92 |
1,05 |
1,22 |
1,21 |
|
36390 |
- |
4,41 |
5,00 |
5,83 |
5,76 |
|
36410 |
- |
3,36 |
3,81 |
4,45 |
4,39 |
|
36010 |
- |
7,20 |
8,15 |
9,53 |
9,40 |
|
36110 |
- |
5,67 |
6,44 |
7,50 |
7,40 |
|
36030 |
36040 |
10,70 |
12,10 |
14,10 |
13,90 |
|
36130 |
36140 |
7,76 |
8,80 |
10,30 |
10,10 |
|
36430 |
36440 |
15,00 |
17,00 |
19,90 |
19,60 |
|
36450 |
36460 |
11,60 |
13,10 |
15,30 |
15,10 |
|
36470 |
36480 |
15,10 |
17,10 |
19,90 |
19,70 |
|
36490 |
36500 |
11,20 |
12,70 |
14,80 |
14,60 |
|
36510 |
- |
17,10 |
19,40 |
22,60 |
22,40 |
|
36530 |
- |
13,00 |
14,70 |
17,20 |
17,00 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2764
3. ВЗАМЕН ГОСТ 25414-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 2209-90 |
5 |
|
ГОСТ 25393-90 |
3 |
5. ПЕРЕИЗДАНИЕ 2006 г.
