ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций Часть 2

7. Требования безопасности

7.1.  При работе с оборудованием климатических камер и при проведении испытаний в зимних условиях эксплуатации зданий должны соблюдаться требования безопасности в соответствии с Правилами технической эксплуатации электроустановок потребителей и Правилами технической безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором и общие требования электробезопасности в строительстве по ГОСТ 12.1.013.

7.2.  Монтаж датчиков на наружной поверхности ограждающей конструкции на этажах выше первого должен проводиться с лоджий, балконов или монтажных средств с соблюдением требований безопасности при работе на высоте.



Приложение 1

Рекомендуемое

Перечень приборов и оборудования для определения сопротивления

 теплопередаче ограждающих конструкций


Термопары  хромель-алюмель или хромель-копель с диаметром электродов 0,3 мм и длиной до 25000 мм и ПХВ изоляцией по ГОСТ 3044 и ГОСТ 1790.

Измерители  теплового потока ИТП-11 или ИТП-7 по ТУ А10Т2.825.013 ТУ.

Термощуп-термометр  ЭТП-М по ТУ-7-23-78.

Преобразователи  тепловых потоков (тепломеры) по ГОСТ 7076.

Тепловизионная  или терморадиационная система.

Аспирационный  психрометр.

Метеорологический  недельный термограф М-16И по ГОСТ 6416.

Метеорологический  недельный гигрограф М21Н или М32Н.

Лабораторный  термометр типа 4-1 (от минус 30 до плюс 20С) по ГОСТ 27544.

Метеорологический  низкоградусный термометр ТМ-9 по ГОСТ 112.

Метеорологический  термометр ТМ-8 по ГОСТ 112.

Ручной  чашечный анемометр МЕ-13 или АРИ-49 по ГОСТ 6376 или ГОСТ 7193.

Сосуд  Дьюара.

Микроманометр  ММН по ГОСТ 11161.

Весы  лабораторные по ГОСТ 24104.

Стаканчики  типа СВ или СН по ГОСТ 25336.

Шлямбур  диаметром 15 мм с победитовым наконечником.

Сушильный  электрошкаф по ОСТ 16.0.801.397.

Кувалда  массой до 4 кг.

Секундомер  С-1-2-А.

Стальная  рулетка 10000 мм РЗ-10.

Эксикатор  по ГОСТ 25336.

Компас.

Приборы для автоматической

записи показаний термопар

Электронный  потенциометр ЭПП-09МЗ на 24 точки или КСП-4 на 12 точек, градуировка на термопары ХК или в мВ.

Электронный  уравновешивающий ленточный самописец на 12 точек, градуировка в мВ, предел измерения от минус 5 до плюс 5 мВ.

Электронный  потенциометр на 12 точек, градуировка в мВ, пределы измерения от 0 до плюс 10 мВ.

Приборы для ручной записи показаний термодатчиков

Переносной  потенциометр ПП-63, КП-59, Р-306, Р-305 или цифровой микровольтметр В-7-21.

Щитовые  переключатели 20 - точечные типа ПНТ.

Примечание.  Допускается использовать другие приборы, оборудование и измерительные средства, отвечающие требованиям и поверенные в установленном порядке. Количество их определяют в соответствии с программой и схемой испытаний.

Приложение 2

Справочное

Схема размещения термопар на испытываемой ограждающей

конструкции и подключения их к измерительной аппаратуре

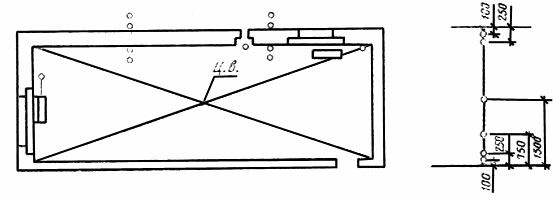

               План помещения              Центральная вертикаль (ц. в.)

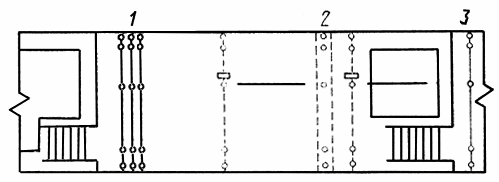

Развертка стены


1 - наружный угол; 2 - стык наружных панелей; 3 - стык наружной и внутренней панелей

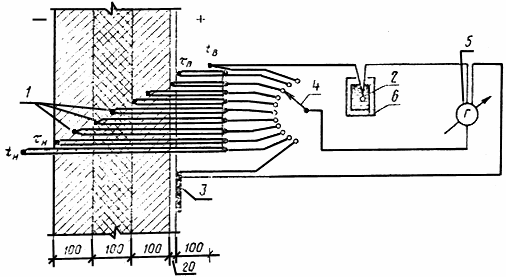

Сечение стены и подключение датчиков

1 - рабочие спаи термопар; 2 - холодный спай термопар; 3 - преобразователь теплового потока;

 4 - многоточечный переключатель; 5 - измерительный прибор; 6 - термостат (сосуд Дьюара)


Приложение 3

Рекомендуемое

Пример определения диапазона температур наружного воздуха

и погрешности вычисления сопротивления теплопередаче

ограждающей конструкции

1.  Определяют сопротивление теплопередаче наружных стен жилого дома в зимних условиях эксплуатации здания.

Согласно  проекту сопротивление теплопередаче наружной стены по основному полю равно мС/Вт. Среднее экспериментальное значение сопротивления теплопередаче вычисляют по результатам измерений по формуле



где    ,


средняя температура соответственно внутреннего и наружного воздуха в периоды испытаний, С;



средняя плотность теплового потока, проходящего через ограждение, Вт/м.

Плотность  теплового потока измеряют прибором ИТП-11 в соответствии с ГОСТ 25380 с установкой предела измерения 50 Вт/м. Температуру воздуха измеряют ртутными термометрами с ценой деления 0,2С.





2.  В соответствии с теорией погрешностей в данном случае абсолютную суммарную погрешность измерений определяют по формуле



где


абсолютная погрешность измерения плотности теплового потока, Вт/м;


абсолютная погрешность измерения разности температур, С.

Основную  относительную погрешность прибора ИТП-11 в процентах вычисляют по формуле



где


значение предела измерения, Вт/м;



значение измеренной плотности теплового потока, Вт/м.

Основную  абсолютную погрешность измерения прибором ИТП-11 вычисляют по формуле

Основную  абсолютную погрешность измерения ртутными термометрами принимают равной половине цены деления шкалы

Так  как отношение к пренебрежимо мало, то в дальнейшем его не учитывают.

Экспериментальное  значение сопротивления теплопередаче подлежащей испытанию конструкции, принимают приблизительно равным его проектному значению . Подставляя формулу (4) в формулу (2), получают

Анализ  формулы (5) показывает, что чем больше отношение , тем больше погрешность измерения. При измерении плотности теплового потока прибором ИТП-11 с установкой предела измерения Вт/м и соблюдением относительной погрешности измерений 5% текущее значение измеряемой плотности теплового потока по формуле (3) будет равно

Вт/м.

Абсолютная  погрешность измерений по формуле (5) по основному полю стены с С/Вт составит:

максимальная

мС/Вт;

минимальная

мС/Вт.

При  использовании прибора ИТП-11 при испытаниях необходимо обеспечить условия, при которых измеряемая плотность теплового потока находилась бы в диапазоне 33-50 Вт/м.

Определяют  диапазон разностей температур, обеспечивающих этот диапазон плотностей теплового потока.

Из  формулы (1) настоящего приложения получают

Учитывая,  что , получают значения:

;

.

Диапазон  наружных температур, при которых необходимо проводить испытания наружной стены жилого здания при соблюдении минимального диапазона суммарной абсолютной погрешности измерений составит:




Сроки  испытаний ограждающих конструкций в зимних условиях эксплуатации зданий назначают в соответствии с прогнозом погоды на период стояния наружных температур от минус 15 до минус 32С. В этих условиях будет использована верхняя часть шкалы первого диапазона прибора ИТП-11 (от 33 до 50 Вт/м) и измерения плотности теплового потока будут выполнены с минимальной погрешностью.

Если  в результате проведенных испытаний получено, что  1,04мС/Вт, то доверительный интервал с учетом вычисленной выше суммарной абсолютной погрешности измерений представляют в виде



где  максимальная абсолютная погрешность измерений.

Если  в соответствии с поставленной задачей допускается большая чем в примере погрешность измерения, натурные испытания могут быть проведены при более высоких температурах наружного воздуха.

Так,  например, используя формулы (1) - (6), вычислим, что при натурных испытаниях такой же ограждающей конструкции с использованием тех же средств при средней температуре наружного воздуха за расчетные периоды -5С, доверительный интервал определения сопротивления теплопередаче составит 0,98 - 1,1 мС/Вт.



Приложение 4

Рекомендуемое

Журнал записи измеряемых параметров при определении

сопротивления теплопередаче ограждающих конструкций

















Хара- кте- ристи- ка ограж- даю- щей кон- струк- ции


Но- мера терми- чески одно- род- ных зон конст- рукций


Но- мера установ- ленных термо- дат- чиков


Текущие значения темпера- тур поверх- ности


Средняя темпера- тура терми- чески однород- ной зоны


Но- мера дат- чиков тепло- вых пото- ков


Текущие значения плотнос- ти тепло- вых потоков



Сред- няя плот- ность теп- лового потока


,



Но- мера дат- чиков изме- рения относи- тельной влаж- ности воздуха


Текущие значе- ния относи- тельной влаж- ности воздуха


, %

Средняя относи- тельная влаж- ность воздуха


, %

Приме- чания








, °С


,

 °С


,

°С


,

°С




мВ


Вт/м














































Приложение 5

Справочное


Термическое сопротивление замкнутой воздушной прослойки







Толщина воздушной прослойки, м



Термическое сопротивление замкнутой воздушной прослойки


, мС/Вт





горизонтальной при потоке тепла снизу вверх и вертикальной



горизонтальной при потоке тепла сверху вниз





при температуре воздуха в прослойке




положительной


отрицательной


положительной


отрицательной












0,01

0,02

0,03

0,05

0,1

0,15

0,2-0,3


0,13

0,14

0,14

0,14

0,15

0,15

0,15


0,15

0,15

0,16

0,17

0,18

0,18

0,19


0,14

0,15

0,16

0,17

0,18

0,19

0,19


0,15

0,19

0,21

0,22

0,23

0,24

0,24




Примечание. При оклейке одной или обеих поверхностей воздушной прослойки алюминиевой фольгой термическое сопротивление следует увеличить в два раза.





Приложение 6

Справочное

Коэффициент теплотехнической однородности ограждающей

 конструкции , учитывающий влияние стыков, обрамляющих ребер

 и других теплопроводных включений, для основных наиболее

распространенных наружных стен





Вид стен и использованные материалы



Коэффициент



Из однослойных легкобетонных панелей



0,85-0,90


Из трехслойных железобетонных панелей с эффективным утеплителем и гибкими связями


0,75-0,85


Из трехслойных железобетонных панелей с эффективным утеплителем и железобетонными шпонками или ребрами из керамзитобетона


0,70-0,80


Из трехслойных железобетонных панелей с эффективным утеплителем и железобетонными ребрами


0,50-0,65


Из трехслойных панелей на основе древесины, асбестоцемента и других листовых материалов с эффективным утеплителем при полистовой сборке при ширине панелей 6 и 12 м без каркаса


0,90-0,95


Из трехслойных металлических панелей с утеплителем из пенопласта без обрамлений в зоне стыка


0,85-0,95


Из трехслойных металлических панелей с утеплителем из пенопласта с обрамлением в зоне стыка


0,65-0,80


Из трехслойных металлических панелей с утеплителем из минеральной ваты с различным каркасом


0,55-0,85


Из трехслойных асбестоцементных панелей с минераловатным утеплителем с различным каркасом


0,50-0,75


Примечание. Значение коэффициента определяют на основе расчета температурных полей или экспериментально.





Приложение 7

Рекомендуемое


Пересчет температуры внутренней поверхности ограждения, полученной

в результате испытаний, на расчетные температурные условия


1.  Температуру внутренней поверхности ограждения при расчетных температурных условиях определяют по формуле





где


расчетная температура внутреннего воздуха, С, принимаемая по ГОСТ 12.1.005 и нормам проектирования соответствующих зданий и сооружений;



температура внутренней поверхности ограждения при без учета изменения коэффициента теплоотдачи , определяемая по формуле









коэффициент теплоотдачи внутренней поверхности ограждения в эксперименте, Вт/(мС);



то же, при и , Вт/(мС);



коэффициенты конвективного теплообмена внутренней поверхности стен соответственно при и , Вт/(м С), определяемые по графику на черт.1 настоящего приложения. Для потолков полученное значение умножают на 1,3, а для полов умножают на 0,7;



коэффициенты лучистого теплообмена внутренней поверхности ограждения при




и Вт/(мС),


определяемые  по графику на черт.2 настоящего приложения;






средняя за период наблюдений температура внутреннего воздуха, С;



средняя за период наблюдений температура внутренней поверхности ограждения в рассматриваемой точке, С;



расчетная температура наружного воздуха, С;



средняя за период наблюдений температура наружного воздуха, С.



2.  Пример. В результате эксперимента при С и С получена температура внутренней поверхности вертикального ограждения 13,2С. Какова будет при расчетных =18С и =-30С?

Предварительно  находят

С.

По  графику на черт.1 определяют:

при Вт/(мС);

при Вт/(мС).

По  графику на черт.2 определяют:

при Вт/(мС);

при Вт/(мС).

Находят

Вт/(мС);

Вт/(мС).


Температуру  внутренней поверхности ограждения при расчетных температурных условиях определяют по формуле (1)

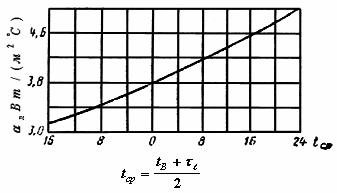

График для определения



Черт.1

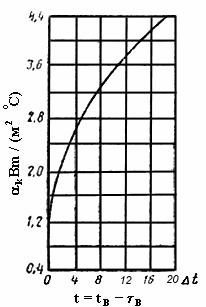

График для определения


Черт.2



Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1994
