ГОСТ 26352-84 Модель влажности воздуха в северном полушарии

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МОДЕЛЬ ВЛАЖНОСТИ ВОЗДУХА
В СЕВЕРНОМ ПОЛУШАРИИ

ГОСТ 26352-84

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МОДЕЛЬ ВЛАЖНОСТИ ВОЗДУХА В СЕВЕРНОМ ПОЛУШАРИИ

Model of air humidity in the Northern Hemisphere

ГОСТ
26352-84

Постановлением Государственного комитета СССР по стандартам от 14 декабря 1984г. № 4361 срок введения установлен

с 01.01.86

1. Настоящий стандарт устанавливает закономерности вертикального распределения характеристик влажности воздуха по широтным и меридиональным разрезам северного полушария для высот от уровня моря до 10км.

Стандарт предназначен для оценки летно-технических характеристик проектируемых и находящихся в эксплуатации летательных аппаратов, для использования при изучении метеорологических процессов и при решении задач, в которых требуются числовые оценки характеристик влажности воздуха.

Характеристики влажности воздуха, принятые в стандарте, соответствуют международному стандарту ИСО 5878/Д-2.

2. Влажность воздуха в стандарте представлена следующими характеристиками:

массовая доля влаги q, г/кг;

парциальное давление водяного пара е, гПа;

точка росы t, °С;

относительная влажность U, %.

3. Распределение влажности воздуха в северном полушарии представлено следующими моделями.

3.1. Медианные значения характеристик влажности воздуха для северных широт 10, 30, 50 и 70° для января, июля и за год приведены в табл. 1.

Таблица 1

Значения характеристик влажности воздуха для 10, 30, 50 и 70° с.ш. за январь, июль и год

10° с. ш.
Высота, h, км	Январь				Июль									Год
	q, г/кг	е, гПа	t, °с		q, г/кг		е, гПа			t, °с				q, г/кг				е, гПа			t, °с
0	12,47	20,16	17,6		16,68		26,89			22,2				14,65				23,66			20,2
1	8,74	12,63	10,4		11,97		17,24			15,1				10,59				15,27			13,3
2	5,82	7,49	2,8		8,65		11,12			8,5				7,60				9,77			6,7
3	3,93	4,50	-4,1		6,22		7,11			2,1				5,20				5,94			-0,5
4	2,77	2,81	-10,2		4,21		4,26			-4,9				3,50				3,55			-7,3
5	1,99	1,78	-15,9		2,86		2,56			-11,4				2,39				2,14			-13,6
6	1,40	1,10	-21,5		1,94		1,53			-17,7				1,71				1,35			-19,1
7	0,97	0,67	-26,6		1,34		0,93			-23,5				1,19				0,82			-24,8
8	0,63	0,38	-33,0		0,84		0,53			-29,8				0,76				0,48			-30,6
9	0,40	0,21	-39,0		0,51		0,27			-35,8				0,45				0,24			-37,0
10	0,25	0,10	-45,4		0,31		0,14			-42,0				0.27				0,12			-43,1
30° с. ш.
Высота, h, км	Январь			Июль									Год
	q, г/кг	е, гПа	t, °с	q, г/кг			е, гПа			t, °с			q, г/кг				е, гПа				t, °с
0	6,01	9,83	6,7	14,58			23,56			20,1			9,46				15,38				13,4
1	3,94	5,72	-0,9	8,43			12,18			9,9			6,37				9,22				5,8
2	2,68	3,45	-7,6	5,79			7,44			2,7			4,28				5,51				-1,4
3	1,91	2,17	-13,4	4,19			4,79			-3,3			2,98				3,40				-7,8
4	1,30	1,30	-19,5	3,06			3,10			-9,0			2,06				2,08				-14,0
5	0,83	0,73	-26,1	2,25			2,01			-14,4			1,39				1,24				-20,1
6	0,50	0,39	-32,8	1,65			1,30			-19,6			0,96				0,75				-25,8
7	0,34	0,23	-38,1	1,22			0,84			-24,6			0,66				0,45				-31,3
8	0,23	0,14	-43,1	0,84			0,53			-29,6			0,42				0,25				-37,3
9	0,17	0,09	-48,0	0,56			0,30			-35,5			0,24				0,4				-42,6
10	0,12	0,06	-49,2	0,37			0,16			-40,7			0,15				0,08				-48,0
50° с. ш.
Высота, h, км	Январь				Июль							Год
	q, г/кг	е, гПа	t, °с		q, г/кг		е, гПа			t, °с		q, г/кг				е, гПа				t, °с
0	1,97	3,22	-8,5		8,40		13,62			11,5		4,81				7,85				3,5
1	1,64	2,36	-12,4		6,37		9,19			5,8		3,68				5,29				-2,0
2	1,23	1,56	-17,4		4,80		6,15			0,1		2,67				3,39				-7,8
3	0,89	0,99	-22,7		3,50		3,97			-5,8		1,86				2,09				-13,9
4	0,59	0,58	-28,6		2,46		2,46			-11,9		1,25				1,24				-20,1
5	0,42	0,36	-33,6		1,72		1,52			-17,7		0,87				0,75				-25,8
6	0,29	0,22	-38,5		1,30		1,01			-22,5		0,58				0,44				-31,5
7	0,20	0,13	-43,5		0,84		0,57			-28,8		0,41				0,27				-36,5
8	0,16	0,09	-46,9		0,52		0,31			-35,1		0,27				0,15				-42,2
9	0,16	0,08	-47,8		0,29		0,16			-41,6		0,23				0,12				-44,7
10	0,23	0,10	-45,6		0,16		0,08			-48,0		0,20				0,09				-46,8
70° с. ш.
Высота, h, км	Январь			Июль							Год
	q, г/кг	е, гПа	t, °с	q, г/кг		е, гПа			t, °с		q, г/кг				е, гПа				t, °с
0	0,67	1,09	-21,6	5,21		8,45		4,6			2,18				3,55				-7,2
1	0,80	1,14	-21,1	4,70		6,73		1,3			1,97				2,81				-10,2
2	0,59	0,72	-27,2	3,50		4,42		-4,4			1,44				1,80				-15,7
3	0,41	0,44	-31,5	2,23		2,48		-11,8			0,93				1,02				-22,4
4	0,25	0,24	-37,7	1,54		1,50		-17,9			0,63				0,60				-28,2
5	0,12	0,10	-46,0	1,07		0,91		-23,7			0,44				0,37				-33,3
6	0,09	0,06	-50,5	0,71		0,53		-29,8			0,29				0,21				-39,0
7	0,11	0,07	-48,8	0,48		0,31		-35,1			0,18				0,11				-45,1
8	0,16	0,08	-47,6	0,34		0,19		-40,0			0,21				0,11				-42,7
9	0,21	0,09	-46,5	0,23		0,11		-45,4			0,22				0,10				-46,0
10	0,28	0,10	-45,6	0,16		0,07		-50,6			0,22				0,08				-48,1

3.2. Медианные значения массовой доли влаги для вертикальных разрезов вдоль четырех меридианов 0, 80° в.д., 180, 80° з.д. для января и июля приведены в табл. 2.

Таблица 2

Медианные значения массовой доли влаги, г/кг, для января и июля вдоль меридианов 0, 80° в.д., 180, 80° з.д. для северных широт 10, 30, 50 и 70°

0°
Высота, h, км		Январь													Июль
		10°				30°			50°	70°					10°				30°				50°		70°
0		7,01				3,60			3,43	1,84					15,60				7,61				8,29		5,36
1		5,40				2,53			2,34	1,26					9,61				5,59				6,27		3,72
2		4,05				1,76			1,67	0,79					6,20				4,02				4,40		2,71
3		2,90				1,28			0,94	0,54					4,75				3,34				2,84		2,02
4		1,59				0,92			0,60	0,33					3,46				2,37				1,87		1,38
5		1,25				0,68			0,37	0,26					1,88				1,69				1,22		0,85
6		0,91				0,50			0,27	0,23					1,37				1,15				0,73		0,57
7		0,57				0,33			0,22	0,20					0,90				0,74				0,43		0,35
8		0,29				0,23			0,20	0,18					0,52				0,40				0,28		0,18
9		0,21				0,18			0,16	0,19					0,29				0,24				0,20		0,15
10		0,19				0,16			0,15	0,20					0,09				0,09				0,07		0,04
80°
Высота, h, км			Январь												Июль
			10°		30°				50°	70°					10°			30°					50°			70°
0			11,95		-				-	0,42					18,14			-					-			7,34
1			9,45		-				-	0,52					13,03			-					-			4,56
2			6,61		2,32				1,82	0,53					10,10			9,35					4,95			3,45
3			3,84		1,75				0,81	0,31					7,58			8,10					4,19			2,59
4			2,77		1,26				0,69	0,20					4,93			6,66					3,24			1,90
5			2,32		0,80				0,56	0,11					3,66			5,09					2,20			1,41
6			1,90		0,46				0,43	0,07					2,67			3,74					1,55			0,95
7			1,56		0,30				0,25	0,08					1,96			2,61					1,16			0,59
8			0,98		0,22				0,16	0,14					1,48			1,73					0,81			0,32
9			0,57		0,16				0,16	0,15					1,06			1,08					0,38			0,15
10			0,52		0,15				0,16	0,15					0,96			0,60					0,17			0,15
180°
Высота, h, км			Январь											Июль
			10°	30°				50°			70°			10°			30°						50°		70°
0			13,27	6,01				2,52			0,58			15,60			14,04			8,19					5,07
1			10,34	5,67				1,99			0,71			11,80			9,41			5,78					4,12
2			6,86	3,52				1,14			0,66			8,51			6,51			4,30					3,30
3			4,00	1,90				0,71			0,41			5,61			3,99			3,33					2,54
4			2,43	1,30				0,44			0,26			3,64			2,64			2,27					1,77
5			2,09	0,83				0,33			0,17			2,58			1,73			1,64					1,22
6			1,73	0,59				0,29			0,17			1,78			1,20			1,27					0,75
7			1,01	0,37				0,21			0,16			1,16			0,78			0,78					0,43
8			0,67	0,29				0,16			0,17			0,75			0,52			0,43					0,28
9			0,33	0,20				0,16			0,17			0,53			0,28			0,22					0,16
10			-	-				-			0,16			0,26			0,09			0,09					0,09
80°
Высота, h, км	Январь											Июль
	10°						30°	50°			70°	10°				30°					50°			70°
0	12,27						4,76	0,50			0,25		17,16			15,02						7,02		4,14
1	10,34						4,95	0,86			0,27		12,47			11,07						5,49		3,33
2	6,78						3,26	0,84			0,30		8,75			7,70						4,30		2,40
3	3,84						2,38	0,68			0,33		6,26			5,56						3,14		1,77
4	2,69						1,76	0,42			0,23		4,37			3,94						2,37		1,23
5	2,08						1,33	0,32			0,12		3,00			2,66						1,59		0,81
6	1,57						0,91	0,17			0,07		1,95			1,66						0,89		0,53
7	1,15						0,59	0,11			0,06		1,39			1,09						0,61		0,31
8	0,66						0,35	0,16			0,09		0,95			0,73						0,37		0,16
9	0,31						0,20	0,16			0,15		0,64			0,54						0,15		0,11
10	0,08						0,08	0,08			0,20		0,58			0,51						0,14		0,10

Примечание. Медианные значения характеристик - значения того статистического ряда характеристики, для которого накопленная частота равна 0,5.

3.3. Вероятностные значения характеристик влажности воздуха:

высокие, превышаемые в течение года в 20, 10, 5 и 1% случаев в наиболее влажных областях, и

низкие, достигаемые в течение года в 1, 5, 10 и 20% случаев в наиболее сухих областях, даны в табл. 3.

Таблица 3

Вероятностные значения характеристик влажности воздуха в сухих и влажных районах

Процентили низких значений характеристик влажности экстремально сухих районов
Высота, h, км	1%			5%			10%			20%
Высота, h, км	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с
0	0,0059	0,0082	-62	0,0087	0,0141	-58	0,0129	0,0209	-55	0,0189	0,0307	-52
1	0,0442	0,0634	-50	0,1070	0,1530	-42	0,1320	0,1889	-40	0,1790	0,2567	-37
2	0,0454	0,0577	-51	0,0873	0,1108	-45	0,1210	0,1530	-42	0,1650	0,2088	-39
4	0,0321	0,0321	-56	0,0412	0,0406	-54	0,0464	0,0458	-53	0,0522	0,0513	-52
6	0,0136	0,0103	-65	0,0156	0,0118	-64	0,0177	0,0134	-63	0,0201	0,0512	-62
8	0,0039	0,0021	-76	0,0449	0,0026	-75	0,0052	0,0030	-74	0,0060	0,0034	-73
Процентили низких значений характеристик влажности экстремально сухих районов
Высота, h, км	1%			5%			10%			20%
Высота, h, км	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с	q, г/кг	е, гПа	t, °с
0	28,1827	45,1385	31	26,5745	42,6037	30	25,0560	40,2058	29	23,6282	37,9471	28
1	26,6793	38,1275	28	25,1511	35,9764	27	23,7235	33,9634	26	22,2917	32,4231	25
2	22,3873	28,5286	23	21,0475	26,8428	22	18,5494	23,6924	20	16,3289	20,8841	18
4	17,3921	17,4772	16	15,2634	15,3578	13	13,6007	13,6985	12	11,6624	11,7600	9
6	8,7232	6,8500	2	8,1136	6,3737	1	7,5328	5,9195	0	7,0006	5,5031	-1
8	5,8852	3,5526	-7	4,6384	2,8021	-10	4,2816	2,5871	-11	3,8848	2,3479	-12

3.4. Перечень представительных пунктов с их координатами и значения характеристик влажности воздуха в представительных пунктах наиболее влажных и наиболее сухих областях северного полушария приведены в табл. 4, 5 и 6.

Таблица 4

Представительные пункты по влажности, их координаты и высоты над уровнем моря

Представительные пункты	Координаты			Высота над уровнем моря, м
	Широта северная	Долгота
	Широта северная	восточная	западная
Барроу (США)	71°18¢	-	156°47¢	4
Бангкок (Таиланд)	13°44¢	100°30¢	-	16
Бъернейя (Гренландия)	74°31¢	19°01¢	-	14
Дуала (Африка)	4°00¢	9°44¢	-	9
Жиганск (СССР)	66°46¢	123°24¢	-	80
Калькутта (Индия)	22°39¢	88°27¢	-	6
о. Корор (о-ва Тихого океана)	72°0¢	134°29¢	-	33
Майами (США)	25°48¢	-	80°16¢	4
Панама (зона Панамского канала)	8°58¢	-	79°36¢	9
Сиономисаки (Япония)	33°27¢	135°46¢	-	75
О-ва Суан (Гондурас)	17°24¢	-	83°56¢	11
Таманрассет (Африка)	22°47¢	5°31¢	-	1378
Трук (о-ва Тихого океана)	7°28¢	151°51¢	-	2
Туле (Гренландия)	76°31¢	-	68°50¢	59
Ханой (Вьетнам)	21°01¢	105°48¢	-	16
Шанхай (Китай)	31°12¢	121°26¢	-	5

Таблица 5

Средние значения характеристик влажности воздуха в представительных пунктах с низкой влажностью

Станция	Месяц	h, км	q, г/кг	е, гПа	t, °с	Станция	Месяц	h, км	q, г/кг	е, гПа	t, °с
Тамарассет	Январь	0	-	-	-	Барроу	Январь	0	0,48	0,65	-27,4
		1	-	-	-			1	0,60	0,86	-24,6
		2	0,68	0,91	-24,6			2	0,62	0,80	-25,0
		3	0,49	0,57	-30,6			3	0,47	0,54	-28,9
		4	0,36	0,37	-35,3			4	0,30	0,32	-33,8
		5	0,27	0,25	-39,4			5	0,22	0,21	-39,6
		6	0,21	0,17	-43,1			6	0,18	0,16	-45,7
		7	0,16	0,11	-46,8			7	0,15	0,09	-50,9
		8	0,12	0,08	-49,9			8	0,13	0,07	-55,3
		9	0,09	0,05	-52,8			9	0,10	0,04	-59,5
		10	0,07	0,04	-55,1			10	0,04	0,02	-63,1
Барроу	Июль	0	3,95	6,33	0,2	Жиганск	Январь	0	0,02	0,05	-45,8
		1	3,46	4,99	-2,4			1	0,29	0,41	-31,6
		2	2,78	3,52	-7,0			2	0,34	0,42	-31,8
		3	1,98	2,18	-13,2			3	0,26	0,30	-36,0
		4	1,27	1,25	-19,8			4	0,17	0,18	-42,0
		5	0,76	0,66	-26,4			5	0,10	0,08	-48,8
		6	0,50	0,42	-33,0			6	0,05	0,04	-55,0
		7	0,35	0,28	-39,7			7	0,03	0,02	-60,3
		8	0,22	0,12	-45,8			8	0,02	0,01	-64,2
		9	0,10	0,05	-50,4			9	0,02	0,01	-64,9
		10	0,01	<0,01	-54,9			10	0,02	0,01	-64,9
Туле	Июль	0	3,45	5,65	-0,7	Бъернейя	Июль	0	4,67	7,55	3,4
		1	2,86	4,11	-4,9			1	4,02	5,72	-1,1
		2	2,20	2,74	-10,0			2	3,15	3,93	-6,2
		3	1,55	1,75	-15,7			3	2,17	2,35	-12,3
		4	1,00	1,04	-22,1			4	1,40	1,36	-18,5
		5	0,60	0,58	-28,7			5	0,87	0,76	-24,7
		6	0,38	0,30	-35,6			6	0,60	0,50	-31,3
		7	0,26	0,15	-43,1			7	0,40	0,32	-38,3
		8	0,17	0,06	-50,7			8	0,25	0,15	-45,0
		9	0,10	0,05	-57,0			9	0,10	0,05	-50,4
		10	0,01	<0,01	-61,0			10	0,09	0,04	-51,8

Таблица 6

Средние значения характеристик влажности воздуха в представительных пунктах с высокой влажностью

Станция	Месяц	h, км	q, г/кг	е, гПа	t, °с	Станция	Месяц		h, км	q, г/кг		е, гПа	t, °с
Дуала	Январь	0	15,45	26,54	21,0	Панама	Январь		0	16,40	26,03		22,0
		1	11,50	16,40	14,6				1	11,70	16,68		14,8
		2	7,72	9,85	6,9				2	7,29	9,31		6,0
		3	4,44	5,06	-2,7				3	4,32	4,92		-3,2
		4	2,69	2,72	-10,8				4	3,11	3,14		-8,9
		5	1,72	1,54	-17,8				5	2,51	2,24		-13,6
		6	1,13	0,89	-24,1				6	1,90	1,50		-18,1
		7	0,78	0,54	-29,6				7	1,50	1,04		-22,7
		8	0,55	0,33	-34,7				8	0,60	0,32		-35,3
		9	0,39	0,21	-39,5				9	1,20	0,09		-49,5
		10	0,22	0,10	-46,2				10	1,20	0,09		-49,5
о. Корор	Январь	0	18,00	28,50	23,5	Калькутта	Июль	0		19,46	31,30		24,8
		1	12,95	18,42	16,4			1		15,84	22,80		19,6
		2	9,34	11,89	9,7			2		12,64	16,20		14,2
		3	5,63	6,40	2,8			3		9,75	11,10		8,5
		4	4,81	4,85	-2,8			4		6,85	6,55		1,8
		5	3,59	3,20	-8,6			5		4,05	3,40		-6,2
		6	2,69	2,11	-14,6			6		2,32	1,85		-17,0
		7	2,00	1,38	-21,0			7		1,35	1,00		-31,8
		8	1,41	0,85	-27,1			8		0,70	0,50		-44,3
		9	0,88	0,46	-33,0			9		0,25	0,15		-52,0
		10	0,34	0,16	-38,9			10		0,09	0,04		-54,4
Майами	Январь	0	9,90	16,00	14,0	Сиономисаки	Июль	0		17,70	28,06		23,3
		1	7,10	10,21	7,4			1		13,20	18,77		16,7
		2	4,82	6,16	0,6			2		9,30	11,83		9,6
		3	3,21	3,64	-6,9			3		6,44	7,30		4,8
		4	2,20	2,20	-11,1			4		4,52	4,55		-2,0
		5	1,60	1,41	-18,7			5		3,21	2,86		-9,1
		6	1,10	0,85	-24,3			6		2,20	1.73		-15,6
		7	0,80	0,54	-31,0			7		1,60	1,10		-21,2
		8	0,50	0,29	-37,8			8		1,20	0,73		-26,8
		9	0,30	020	-44,5			9		0,80	0,42		-32,1
		10	0,10	0,04	-51,0			10		0,50	0,23		-37,9
О-ва Суан	Январь	0	14,23	22,66	19,7	Панама	Июль	0		20,00	32,20		25,3
		1	10,18	14,55	12,7			1		14,70	21,20		18,4
		2	6,88	8,79	5,7			2		9,60	12,30		10,1
		3	4,56	5,19	-1,1			3		6,44	7,14		2,3
		4	3,27	3,30	-7,3			4		4,67	4,60		-3,7
		5	2,43	2,17	-13,4			5		3,51	3,03		-9,1
		6	1,81	1,42	-18,9			6		2,51	1,89		-15,0
		7	1,37	0,95	-25,1			7		1,80	1,19		-20,5
		8	0,93	0,56	-31,6			8		1,35	0,77		-25,3
		9	0,55	0,29	-37,7			9		1,00	0,49		-30,1
		10	0,18	0,08	-43,9			10		0,60	0,26		-36,8
Трук	Январь	0	15,41	24,50	21,0	Банкок	Июль	0		16.40	26,50		22,0
		1	11,71	16,69	14,8			1		13,40	19,30		16,9
		2	8,02	10,23	7,4			2		10,65	13,70		11,6
		3	4,95	5,63	102			3		8,15	9,30		5,9
		4	3,45	3,48	-6,4			4		6,19	6,07		0,0
		5	2,42	2,16	-14,8			5		4,72	4,07		-5,4
		6	1,58	1,24	-25,0			6		3,55	2,68		-10,7
		7	1,00	0,69	-35,4			7		2,66	1,75		-16,0
		8	0,56	0,34	-42,6			8		1,88	1,08		-21,6
			0,25	0,13	-46,4			9		1,11	0,55		-29,0
		10	0,16	0,07	48,4			10		0,66	0,28		-35,9
Ханой	Июль	0	19,3	31,10	24,7	Шанхай	Июль	0		18,70	30,10		24,2
		1	15,50	22,30	19,2			1		14,92	21,50		18,6
		2	12,26	15,80	13,8			2		11,02	14,10		12,1
		3	9,60	10,90	8,3			3		7,81	8,70		5,1
		4	7,35	7,20	2,4			4		5,58	5,48		-1,4
		5	5,33	4,59	-3,8			5		3,81	3,29		-8,1
		6	3,83	2,89	-9,8			6		2,56	1,93		-14,7
		7	2,76	1,81	-15,5			7		1,75	1,54		-20,8
		8	1,95	1,12	-21,2			8		1,23	0,70		-26,3
		9	1,22	0,60	-28,0			9		0,90	0,45		-31,2
		10	0,80	0,34	-33,9			10		0,68	0,29		-35,6

4. Определения и формулы расчета характеристик влажности воздуха даны в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

ОПРЕДЕЛЕНИЯ И ФОРМУЛЫ РАСЧЕТА ХАРАКТЕРИСТИК ВЛАЖНОСТИ ВОЗДУХА

1. Термины характеристик влажности воздуха и их определения - по ГОСТ 8.221-76.

1.1. Массовая доля влаги - отношение массы влаги к массе влажного вещества.

1.2. Парциальное давление водяного пара-давление, которое имел бы водяной пар, находящийся в газовой смеси, если бы он занимал объем, равный объему смеси при той же температуре.

1.3. Давление насыщенного водяного пара во влажном газе - парциальное давление водяного пара, находящегося в равновесии с плоской поверхностью воды.

1.4. Насыщенный водяной пар во влажном газе - водяной пар во влажном газе, находящийся в состоянии равновесия с плоской поверхностью воды.

1.5. Точка росы - температура, при которой водяной пар во влажном газе, охлаждаемом изобарически, становится насыщенным.

1.6. Относительная влажность - отношение парциального давления водяного пара к давлению насыщенного пара при одних и тех же давлении и температуре.

2. Формулы расчета характеристик влажности

2.1. Массовую долю влаги q, г/кг, определяют по формуле

, (1)

где - масса водяного пара, г;

- масса влажного воздуха, кг.

2.2. Парциальное давление водяного пара e, гПа, вычисляют по формуле

, (2)

где q - массовая доля влаги, г/кг;

р - давление воздуха, гПа.

2.3. Давление насыщенного водяного пара , гПа, во влажном воздухе рассчитывают по формуле

, (3)

где - массовая доля влаги при состоянии насыщения, г/кг;

р - давление воздуха, гПа.

2.4. Точку росы t, °C, определяют по формуле

. (4)

2.5. Относительную влажность воздуха U, %, определяют по формуле

, (5)

где е - парциальное давление водяного пара, гПа;

- давление насыщенного водяного пара во влажном воздухе, гПа.

Индексы р и t показывают, что значения е и берутся при одинаковых значениях давлений р и температуры t.

2.6. Аналитическую зависимость парциального давления водяного пара от температуры воздуха и относительной влажности определяют по формуле

, (6)

где е - парциальное давление водяного пара, гПа;

t_h - температура воздуха на высоте h, °C;

U - математическое ожидание относительной влажности;

dU - случайное отклонение относительной влажности от ее математического ожидания.

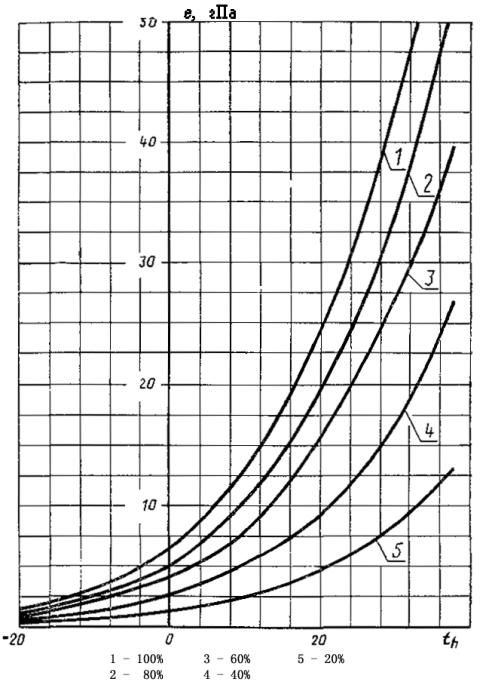

Номограмма зависимости парциального давления водяного пара, относительной влажности воздуха и температуры приводится на чертеже.

Номограмма зависимости парциального давления водяного пара е, относительной влажности воздуха U и температуры t_h

Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >> ГОСТы «Полезное >>

Задать вопрос в форуме >>
Форум "Бытовая техника и электроника" >>
Форум "Компьютерная помощь" >>
Форум "Бытовая техника" >>
Форум "Правовые вопросы строительства и ремонта" >>
Форум "Согласование перепланировок квартир" >>
Форум "Жилищно-коммунальное хозяйство" >>
Форум "Прочие вопросы" >>
