ГОСТ 27552-87 Краны стреловые самоходные. Термины и определения
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ 27552-87
(ИСО 4306/2-85)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРАНЫ СТРЕЛОВЫЕ САМОХОДНЫЕ Термины и определения Mobile cranes. |
ГОСТ (ИСО 4306/2-85) |
Дата введения 01.01.89
Настоящий стандарт устанавливает термины и определения понятий в области краностроения.
Настоящий стандарт распространяется на все типы стреловых самоходных кранов.
Термины, устанавливаемые настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.
Стандартизованные термины с определениями приведены в таблице.
Для каждого понятия установлен один стандартизованный термин.
Применение терминов-синонимов стандартизованного термина не допускается.
Приведенные определения можно, при необходимости, изменить, введя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В таблице в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.
В приложении приведены чертежи (не определяющие конструкции крана) к терминам.
|
Определение |
|
|
ОБЩИЕ ПОНЯТИЯ |
|
|
1. Кран стреловой самоходный |
Кран стрелового типа, который может быть снабжен башенно-стреловым оборудованием и может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость которого обеспечивается за счет силы тяжести |
|
(Е) Mobile crane |
|
|
(F) Grue mobile |
|
|
Классификация по виду передвижения |
|
|
2. Кран на гусеничном ходу |
Стреловой самоходный кран, снабженный для передвижения гусеницами (см. черт. 1, 2 и 6) |
|
(Е) Crawler-mounted (F) |
|
|
Montee sur chenilles |
|
|
3. Кран на колесном ходу |
Стреловой самоходный кран, снабженный для передвижения колесами (см. черт. 3 - 5) |
|
(Е) Wheel-mounted |
|
|
(F) Montee sur roues |
|
|
4. Кран на специальном ходу |
Стреловой самоходный кран, снабженный для передвижения другими средствами помимо колес и гусениц |
|
(Е) Specially mounted |
|
|
(F) Montee specialement |
|
|
Классификация по виду поворота |
|
|
5. Кран с верхней поворотной частью |
Стреловой самоходный кран, у которого вся верхняя конструкция вместе с рабочим оборудованием вращается на шасси (см. черт. 1 - 4) |
|
(Е) Slewing upper structure |
|
|
(F) Structure superieure pivotante |
|
|
6. Кран с поворотной стрелой |
Стреловой самоходный кран без верхней конструкции, у которого стрела вращается на шасси |
|
(Е) Slewing jib |
|
|
(F) Fleche pivotante |
|
|
7. Шарнирно-сочлененный кран |
Стреловой самоходный кран, который состоит из двух вращающихся частей, соединенных шарниром, для обеспечения вращения стрелы в горизонтальном направлении и управления краном при движении (см. черт. 5) |
|
(Е) Articulated |
|
|
(F) Grue articulee |
|
|
Виды стрел (рабочего оборудования) |
|
|
8. Стрела фиксированной длины |
Стрела с фиксированной рабочей длиной, которую можно менять путем добавления или снятия промежуточных секций, но которая не может быть изменена в период выполнения рабочего цикла |
|
(Е) Fixed length |
|
|
(F) Fleche de longueur fixe |
|
|
9. Решетчатая стрела |
Стрела фиксированной длины, имеющая форменную конструкцию (см. черт. 1 и 3) |
|
(Е) Lattice |
|
|
(F) Fleche a treillis |
|
|
10. Телескопическая стрела |
Стрела, состоящая из опорной секции, из которой для увеличения длины выдвигаются телескопически одна или более секций (см. черт. 2, 4 и 6) |
|
(Е) Telescoping |
|
|
(F) Fleche telescopique |
|
|
11. Стрела, установленная на мачте |
Устройство, состоящее из стрелы, установленной на вершине либо близко от вершины вертикальной или почти вертикальной мачты (см. черт. 6) |
|
(Е) Mast-mounted |
|
|
(F) Fleche montee sur mat |
|
|
12. Гусек |
Дополнительная секция, которая крепится на оголовке или около оголовка стрелы для обеспечения удлинения стрелы и размещения дополнительных (вспомогательных) грузоподъемных средств (см. черт. 6) |
|
(Е) Fly jib |
|
|
(F) Flechette |
|
|
13. Шарнирно-сочлененная стрела |
Стрела, состоящая из шарнирных элементов, способных поворачиваться в вертикальной плоскости |
|
(Е) Articulated jib |
|
|
(F) Fleche articulee |
|
|
Специальные исполнения |
|
|
14. Специальные исполнения |
Различные устройства, устанавливаемые дополнительно к основному стреловому самоходному крану для повышения его грузоподъемности или расширения его функциональных возможностей (см. примеры кранов на гусеничном или колесном ходу на черт. 7) |
|
(Е) Special configuration |
|
|
(F) Configuration speciale |
|
Справочное

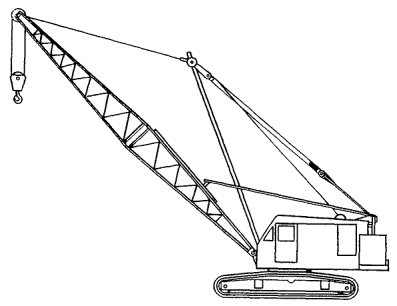

Черт. 1.
Кран на гусеничном ходу с верхней поворотной частью с решетчатой стрелой
Черт. 2.
Кран на гусеничном ходу с верхней поворотной частью с телескопической стрелой

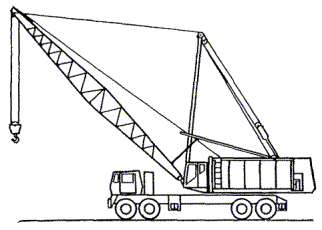

Черт. 3.
Кран на колесном ходу с верхней поворотной частью с решетчатой стрелой
Черт. 4.
Кран на колесном ходу с верхней поворотной частью с телескопической стрелой

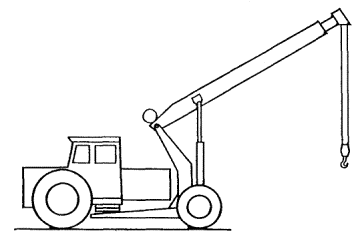

Черт. 5.
Шарнирно-сочлененный кран на колесном ходу с телескопической стрелой

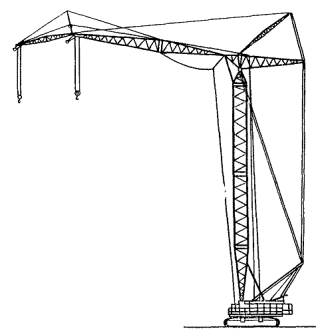

Черт. 6.
Кран на гусеничном ходу со стрелой, установленной на мачте и с гуськом

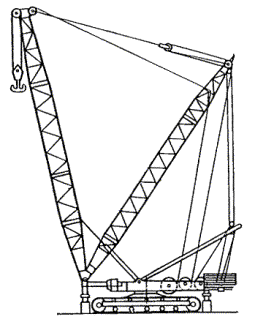

Черт. 7.
Специальные исполнения. Типичные примеры
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
2. Постановлением Государственного комитета СССР по стандартам от 24.12.87 № 4921 введен в действие государственный стандарт СССР ГОСТ 27552-87, в качестве которого непосредственно применен международный стандарт ИСО 4306/2-85, с 01.01.89
3. Срок проверки - 1993 г.
4. ВВЕДЕН ВПЕРВЫЕ
