ГОСТ 27579-88 Фермы стальные стропильные из гнутосварных профилей прямоугольного сечения. Технические условия
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЕРМЫ СТАЛЬНЫЕ СТРОПИЛЬНЫЕ ИЗ ГНУТОСВАРНЫХ ПРОФИЛЕЙ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 27579-88
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЕРМЫ СТАЛЬНЫЕ СТРОПИЛЬНЫЕ ИЗ ГНУТОСВАРНЫХ ПРОФИЛЕЙ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ Технические условия Rectangular formed-welded section roof trusses. Specifications |
ГОСТ 27579-88 |
Дата введения 01.07.88
Настоящий стандарт распространяется на стальные сварные стропильные фермы из гнутосварных профилей прямоугольного сечения (типа «Молодечно») с уклоном верхнего пояса 1,5 % (далее - фермы), предназначенные для отапливаемых зданий пролетами 18, 24 и 30 м, с рулонной или мастичной кровлей по стальным профилированным листам; с неагрессивными или слабоагрессивными средами; возводимые в любых климатических районах по ГОСТ 16350-80 и с сейсмичностью до 9 баллов включительно.
Стандарт также распространяется на фермы для зданий с мостовыми кранами групп режимов работы 1К - 6К по ГОСТ 25546-82 и подвесными кранами грузоподъемностью до 5 т.
На фермах допускается располагать зенитные фонари, крышные вентиляторы, а в межферменном пространстве прокладывать воздуховоды и другие коммуникации.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Фермы должны изготавливаться в соответствии с требованиями ГОСТ 23118-78, СНиП III-18-75 и настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке по серии 1.460.3-14.
1.2. Основные параметры
1.2.1. Фермы следует применять в беспрогонном покрытии с профилированным настилом высотой 57, 60, 75 и 114 мм по ГОСТ 24045-86 при шаге 4 м, а также с настилом высотой 114 мм при шаге 6 м.
1.2.2. Схемы, основные размеры и узлы ферм должны соответствовать указанным на черт. 1.

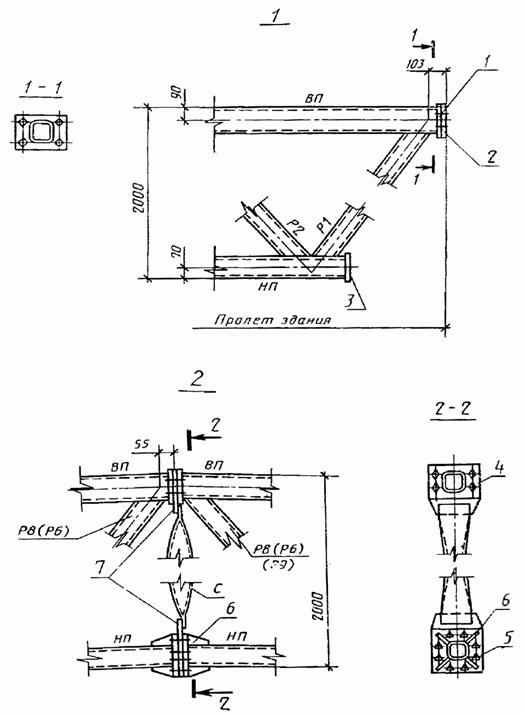

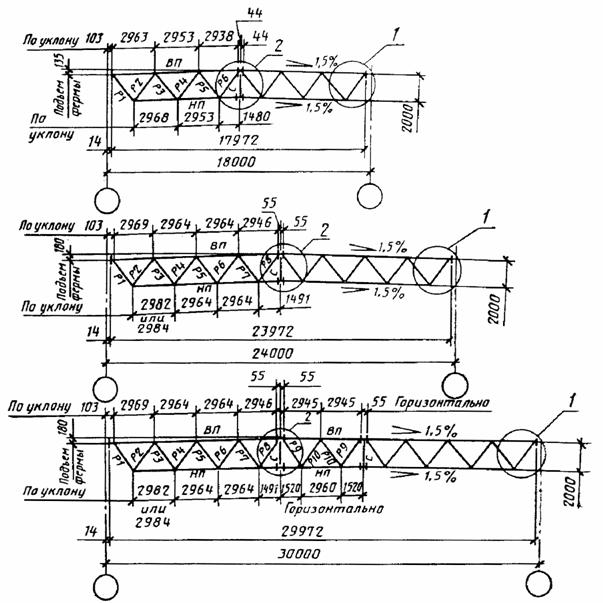

Схемы и основные размеры ферм
ВП - верхний пояс; НП - нижний пояс; Р - раскос; С - стойка.
1 - опорное ребро; 2 - монтажные прокладки толщиной 4, 6 и 8 мм; 3 - заглушка; 4 - фланец ВП; 5 - фланец НП; 6 - ребра; 7 - фасонки
Черт. 1 (продолжение)
1.2.3. Фермы состоят из отправочных элементов (полуферм, средней части и стоек), соответствующих указанным на черт. 2.

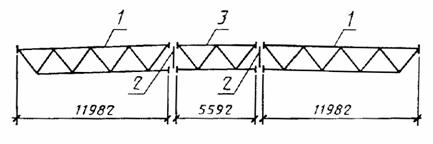

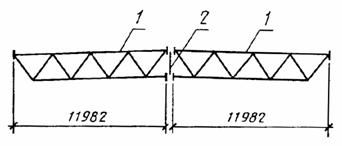

Членение ферм на отправочные элементы
Ферма пролетом 18 м
Ферма пролетом 24 м
Ферма пролетом 30 м
1 - полуферма; 2 - стойка; 3 - средняя часть
1.2.4. Условное обозначение отправочных элементов ферм устанавливают по ГОСТ 26047-83.
Пример условного обозначения фермы заказа № 120, по чертежу № 8 и отправочным элементам марки № 8 (в чертежах предприятия-изготовителя):
120-8-Л8
1.2.5. Условное обозначение ферм в чертежах металлических конструкций (КМ) и номенклатура ферм приведены в приложениях 1 и 2.
1.3. Характеристики
1.3.1. Марки сталей элементов и деталей ферм следует принимать по табл. 1.
Элементы ферм |
Сортамент |
Марка сталей в климатических районах по ГОСТ 16350-80 |
Обозначение нормативного документа |
|
II4, II5 и др. |
I1, I2, II2, II3 |
|||
Пояса (ВП, НП) и опорные раскосы (Р1, Р2) при t = 4 мм |
Профили замкнутые сварные прямоугольные по ТУ 36-2287-80 |
09Г2С-12 |
ГОСТ 19282-73 |
|
Ч-ЗЗ* |
- |
ТУ 14-105-509-87 |
||
Ч-37* |
- |
ТУ 14-105-509-87 |
||
Пояса (ВП, НП) и опорные раскосы (Р1, Р2) при t > 4 мм |
09Г2С-12 |
ГОСТ 19282-73 |
||
Ч-37* |
- |
ТУ 14-105-509-87 |
||
Средние раскосы Р3 - Р8 при t > 4 мм |
ВСт3сп5 |
ГОСТ 380-71 |
||
Средние раскосы Р3 - Р8 при t = 4 мм |
ВСт3сп2 |
|||
Средние раскосы Р3 - Р10 при t = 3 мм и стойки С |
ВСт3сп |
ГОСТ 16523-70 |
||
Фланцы нижнего пояса |
Сталь толстолистовая по ГОСТ 19903-74 |
14Г2АФ-15 |
ТУ 14-105-465-82 |
|
09Г2С-12** |
- |
ГОСТ 19282-73 |
||
Опорные ребра и фланцы верхнего пояса |
09Г2С-12 |
|||
Ребра фланцев нижнего пояса |
09Г2С-6 |
|||
Заглушки нижнего пояса, фасонки стоек |
ВСт3пс6-1 |
ТУ 14-1-3023-80 |
||
Элементы крепления связей |
Сталь угловая равнополочная по ГОСТ 8509-86 |
ВСт3псб |
ГОСТ 380-71 |
|
* Допускается применять при отсутствии стали 09Г2С-12. ** Сталь заказывают с условием проверки изготовителем отсутствия расслоений при отсутствии стали 14Г2АФ по ТУ 14-105-465-82. Примечание. t - номинальная толщина стенок гнутосварных профилей. |
1.3.2. Предельные отклонения геометрических размеров ферм и их деталей от номинальных, предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.
мм
Геометрические размеры, вид отклонения |
Пред. откл. d |
Эскиз |
Длина отправочных элементов: до 6000 включ. от 6000 до 12000 включ. |
±5,0 ±6,0 |
|

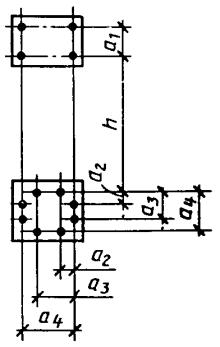

Расстояние между осями отверстий и торцом опорного ребра h1, h2 Расстояние между осями отверстий в опорном ребре а |
±1,0 ±1,0 |
|
Расстояние между осями отверстий и их группами в верхнем и нижнем монтажных фланцах, а также в стойках: h; а1, а2, а3, а4 |
±5,0 ±1,0 |
|

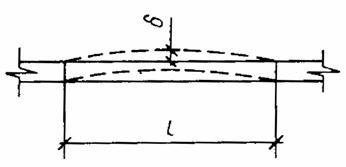

Отклонение от прямолинейности и плоскостности элементов фермы при их длине l: до 1000 включ. от 1000 до 1600 включ. » 1600 » 2500 » » 2500 » 4000 » » 4000 » 8000 » » 8000 » 12000 » |
1,0 1,5 2,0 3,0 5,0 8,0 |
|

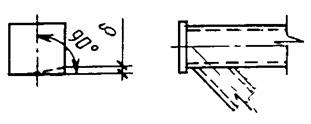

Отклонение от перпендикулярности торца опорного ребра к вертикальной оси фермы |
0,5 |
|
Отклонение плоскости верхнего (нижнего) фланца от вертикали |
1,0 |
|
Отклонение от перпендикулярности верхнего и нижнего фланца к продольной оси фермы |
1,0 |
|
Грибовидность фланцев |
1,0 |
|

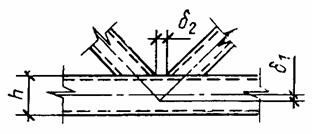

Расстояние между точкой пересечения осей раскосов и осью пояса d1 Расстояние между гранями раскосов d2 |
£ 0,25 h 20 < < d2 £ 50 |
|
1.3.3. Элементы и детали ферм не должны иметь трещин, в том числе в местах сварки.
1.3.4. Шероховатость механически обработанной торцевой поверхности опорного ребра должна быть Ra £ 12,5 мкм по ГОСТ 2789-73.
Сварочная проволока - марки ПП-АН-8 по ГОСТ 2246-70 или по ГОСТ 26271-84.
1.3.7. Предел огнестойкости ферм равен 0,25 ч по СНиП 2.01.02-85.
1.3.8. Для крепления ферм к колоннам и подстропильным конструкциям, а также для соединения фланцев верхнего пояса следует применять: болты по ГОСТ 7798-70 класса прочности 5.8 по ГОСТ 1759-70 с дополнительным испытанием на разрыв, а также с клеймением, маркировкой и покрытием; гайки по ГОСТ 5915-70 класса прочности 4 по ГОСТ 1759-70; шайбы по ГОСТ 6402-70. Для соединения фланцев нижних поясов ферм следует применять высокопрочные болты М24-8g´120.110 по ГОСТ 22353-77 для климатических районов II4, II5 и др. по ГОСТ 16350-80 с гайками по ГОСТ 22354-77 из стали марки 35 по ГОСТ 1050-74 и ГОСТ 10702-78; M24-8g´120.110 ХЛ1 по ГОСТ 22353-77 для климатических районов I1, I2, II2, II3 по ГОСТ 16350-80 с гайками по ГОСТ 22354-77 из стали марки 40Х по ГОСТ 4543-71, а также шайбы по ГОСТ 22355-77 из стали марки ВСт5пс2 по ГОСТ 380-71. Технические требования к болтам, гайкам и шайбам - по ГОСТ 22356-77.
1.3.9. Отправочные элементы ферм должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.11-85. Марку антикоррозионного покрытия указывают в документе о качестве.
1.3.10. По требованию потребителя допускается производить на предприятии-изготовителе только грунтование ферм в один слой. Марку грунтовки указывают в документе о качестве.
1.4. Комплектность
В состав комплекта должны входить:
отправочные элементы ферм;
дополнительные монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 50, 30 и 20 % общего числа опорных узлов ферм;
болты, гайки и шайбы для соединения фланцев и крепления ферм;
техническая документация в соответствии с требованиями ГОСТ 23118-78, направляемая с первой партией заказа.
1.5. Маркировка
Маркировку отправочных элементов ферм по п. 1.2.4 следует наносить несмываемой краской по ГОСТ 14192-77 на первом раскосе и на внешней плоскости нижнего пояса для полуферм и средней части ферм, а также на фасонке стойки.
1.6. Упаковка
1.6.1. Полуфермы и средние части ферм следует соединять в пакеты при помощи кондукторов, изготовленных по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке.
Стойки, прокладки следует увязывать в связки проволокой по ГОСТ 3282-74. Увязку проволокой проводят не менее чем в 2 - 3 оборота с плотной укруткой концов.
Масса пакетов и связок должна быть не более 20 т, если иная масса не оговорена в заказе.
Пакеты и связки должны иметь маркировку, содержащую данные об упакованных отправочных элементах ферм (номер партии, пакета, условное обозначение марок элементов в соответствии с п. 1.2.4 с указанием обозначения настоящего стандарта, число элементов, массу).
1.6.2. Кондукторы пакетов и увязка связок должны обеспечивать надежное положение отправочных элементов конструкций, исключающее их повреждение и перемещение внутри пакета и обеспечивать безопасность при погрузочно-разгрузочных работах и транспортировании.
1.6.3. Болты, гайки и шайбы должны быть упакованы в деревянные ящики по ГОСТ 2991-85, предварительно выложенные упаковочной бумагой по ГОСТ 515-77. Консервацию и укладку крепежных изделий в ящики производят в соответствии с требованиями ГОСТ 18160-72. Масса брутто ящиков не должна превышать 50 кг. Ящики должны быть обтянуты проволокой по ГОСТ 282-74. Допускается поставка болтов, гаек и шайб в упаковке предприятия-изготовителя этих изделий.
Все ящики должны иметь маркировку, содержащую данные об упакованных изделиях (номер заказа, марки изделий, массу).
1.6.4. Содержание, оформление и расположение транспортной маркировки на упаковке должны соответствовать требованиям ГОСТ 14192-77. На пакетах, связках и ящиках должен быть нанесен манипуляционный знак «Место строповки» по ГОСТ 14192-77.
2. ПРИЕМКА
2.1. Фермы изготавливают партиями. Объем партии может быть частью заказа и определяется потребителем.
2.2. Партия должна содержать все необходимые отправочные элементы ферм, прокладки, болты, гайки, шайбы, позволяющие проводить сборку и монтаж определенного числа ферм.
2.3. Отправочные элементы ферм должны быть приняты техническим контролем предприятия-изготовителя поштучно.
2.4. Контроль качества отправочных элементов по п.п. 1.3.2 - 1.3.4 и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.
2.5. Контроль геометрических размеров деталей ферм (в том числе размеров сечений гнутосварных профилей) должен производиться до их сборки и изготовления ферм, для чего проверяют каждую 50-ю ферму.
2.6. Отправочные элементы ферм, входящие в комплект каждой 50-й фермы, а также каждой первой фермы, изготовленной в новых или отремонтированных кондукторах, должны подвергаться контрольной сборке. При этом дополнительно контролируют показатели по п. 5.3 (п.п. 1, 3 - 5 табл. 3).
2.7. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Качество стали (п.п. 1.3.1, 1.3.5), сварочных и лакокрасочных материалов, болтов, гаек и шайб (п.п. 1.3.6, 1.3.8, 1.3.9) должно быть удостоверено сертификатами предприятий-поставщиков или данными лаборатории предприятия-изготовителя ферм.
3.2. Геометрические размеры и отклонения (п. 1.3.2) контролируют рулеткой 2-го класса по ГОСТ 7502-80; прямолинейность и плоскостность элементов фермы, подъем фермы - путем измерения от натянутой вдоль элемента проволочной струны металлической линейкой по ГОСТ 427-75 или угольником по ГОСТ 3749-77; перпендикулярность торца опорного ребра к вертикальной оси фермы, отклонение плоскости верхнего (нижнего) фланцев от вертикали, грибовидность фланцев, перпендикулярность верхнего и нижнего фланцев к продольной оси фермы - щупом по ГОСТ 882-75; все остальные отклонения - линейкой по ГОСТ 427-75, угольником по ГОСТ 3749-77 и штангенциркулем по ГОСТ 166-80.
3.3. Элементы и детали ферм и околошовной зоны на наличие трещин (п. 1.3.3) контролируют визуально без применения увеличительных приборов.
3.4. Шероховатость поверхности опорных ребер (п. 1.3.4) следует проверять методом сравнения их с образцами шероховатости по ГОСТ 9378-75.
3.5. Качество листовой стали фланцев нижнего пояса ферм на отсутствие несплошностей, расслоений (п. 1.3.5) проверяют по ГОСТ 22727-77.
3.6. Качество сварных швов (п. 1.3.6) следует проверять в соответствии с требованиями СНиП III-18-75.
3.7. Качество подготовки поверхностей деталей ферм для антикоррозионного покрытия и само покрытие (п. 1.3.9) следует проверить в соответствии с требованиями СНиП 3.04.03-85.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. При транспортировании и хранении запакетированные отправочные элементы ферм должны быть поставлены в рабочее (вертикальное) положение и опираться не менее чем на две подкладки, установленные в крайних узлах ферм. Подкладки должны быть длиной больше ширины пакета не менее чем на 200 мм, шириной не менее 100 мм и толщиной не менее: 50 мм при транспортировании и 150 мм при хранении ферм на строительной площадке.
4.2. Условия транспортирования и хранения (за исключением болтов, гаек и шайб) при воздействии климатических факторов должны соответствовать группе Ж1 по ГОСТ 15150-69. Хранение болтов, гаек и шайб - по группе Ж2 ГОСТ 15150-69.
4.3. Элементы ферм, упакованные в соответствии с п.п. 1.6.1, 1.6.2, транспортируют всеми видами транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта, и условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения СССР.
5. УКАЗАНИЯ ПО МОНТАЖУ
5.1. Монтаж ферм должен производиться в соответствии с требованиями настоящего стандарта и СНиП III-18-75.
5.2. При транспортировании, хранении и монтаже отправочных элементов ферм при температуре окружающего воздуха ниже минус 40°С они должны быть освидетельствованы на выполнение требований п. 1.3.3, о чем должен быть составлен соответствующий акт.
5.3. Предельные отклонения от проектного положения смонтированных конструкций ферм приведены в табл. 3. Методы контроля - по п. 3.2.

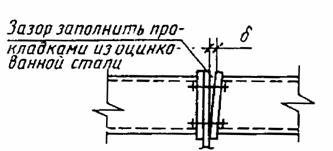

5.4. Зазоры в опорных узлах ферм необходимо заполнять стальными прокладками толщиной 4, 6 и 8 мм, а во фланцевых соединениях ферм - прокладками из оцинкованной стали по ГОСТ 14918-80.
5.5. Натяжение высокопрочных болтов нижнего пояса должно быть не менее 0,15 Nп на болт и не более 23 с где Nп - усилие в нижнем поясе фермы. Контроль натяжения - по СНиП III-18-75.
Таблица 3
мм
Наименование отклонения |
Пред. откл. d |
Эскиз |
Отклонение плоскости фермы от вертикали |
5,0 |
|
Отклонение от прямолинейности сжатых поясов из плоскости фермы на длине участка l между точками закрепления: |
|
|
до 4000 включ. |
3,0 |
|
от 4000 до 8000 включ. |
5,0 |
|
» 8000 » 12000 » |
8,0 |
|
Клиновой зазор между поверхностью фланца верхнего пояса и фасонкой стойки |
2,0 |
|
Зазор на свесах фланцев нижнего пояса |
1,0 |
|
Отклонение размера подъема фермы |
-5 +30 |
См. черт. 1 |
ПРИЛОЖЕНИЕ 1
Справочное

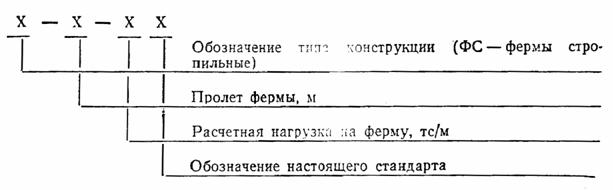

Структура условного обозначения ферм в чертежах КМ
Пример условного обозначения фермы стропильной пролетом 18 м с расчетной нагрузкой 2,4 тс/м:
ФС-18-2,4 ГОСТ 27579-88
То же, пролетом 24 м с расчетной нагрузкой 2,9 тс/м:
ФС-24-2,9 ГОСТ 27579-88
ПРИЛОЖЕНИЕ 2
Обязательное
Таблица 4
Номенклатура ферм
|
|
Толщина стенок гнутосварных профилей при размерах сечения, мм |
Масса ферм, |
|||||
Марки ферм |
Код ОКП |
ВП |
нп |
P1; P2 |
P3 - P8 |
P9; Р10 |
С |
кг, |
|
|
180´140 |
140´140 |
120´120 |
100´100 |
100´100 |
80´80 |
не более |
ФС-18-2,4 |
52 8312 4202 |
4 |
4 |
4 |
3 |
- |
3 |
1035 |
ФС-18-3,2 |
52 8312 4204 |
5 |
5 |
5 |
3 |
- |
3 |
1220 |
ФС-18-3,9 |
52 8312 4205 |
6 |
6 |
6 |
4 |
- |
3 |
1460 |
ФС-18-4,3 |
52 8312 4206 |
7 |
7 |
6 |
4 |
- |
3 |
1605 |
ФС-24-1,5 |
52 8312 4213 |
4 |
4 |
4 |
3 |
|
3 |
1340 |
ФС-24-1,8 |
52 8312 4214 |
5 |
5 |
4 |
3 |
- |
3 |
1550 |
ФС-24-2,2 |
52 8312 4217 |
6 |
6 |
5 |
4 |
- |
3 |
1870 |
ФС-24-2,6 |
52 8312 4218 |
7 |
7 |
5 |
4 |
- |
3 |
2070 |
ФС-24-2,9 |
52 8312 4219 |
8 |
8 |
6 |
5 |
- |
3 |
238.5 |
ФС-30-1,3 |
52 8312 4242 |
5 |
5 |
4 |
3 |
3 |
3 |
2000 |
ФС-30-1,5 |
52 8312 4243 |
6 |
6 |
5 |
4 |
3 |
3 |
2375 |
ФС-30-1,8 |
52 8312 4244 |
7 |
7 |
5 |
4 |
3 |
3 |
2630 |
ФС-30-2,0 |
52 8312 4245 |
8 |
8 |
6 |
5 |
3 |
3 |
3000 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным проектным институтом ЛЕНПРОЕКТСТАЛЬКОНСТРУКЦИЯ Госстроя СССР, Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
С. М. Кузьменко (руководитель темы), А. И. Турецкий,
К. С. Калиновский,
Д. Л. Никитин, Г. В. Тесленко, Л. И. Гладштейн, В. П. Поддубный
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 31.12.87 № 322
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта |
ГОСТ 166-80 |
3.2 |
ГОСТ 380-71 |
1.3.1, 1.3.8 |
ГОСТ 427-75 |
3.2 |
ГОСТ 515-77 |
1.6.3 |
ГОСТ 882-75 |
3.2 |
ГОСТ 1054-74 |
1.3.8 |
ГОСТ 1759-70 |
1.3.8 |
ГОСТ 2246-70 |
1.3.6 |
ГОСТ 2789-73 |
1.3.4 |
ГОСТ 2991-85 |
1.6.3 |
ГОСТ 3282-74 |
1.6.1, 1.6.3 |
ГОСТ 3749-77 |
3.2 |
ГОСТ 4543-71 |
1.3.8 |
ГОСТ 5915-70 |
1.3.8 |
ГОСТ 6402-70 |
1.3.8 |
ГОСТ 7502-80 |
3.2 |
ГОСТ 7798-70 |
1.3.8 |
ГОСТ 8509-86 |
1.3.1 |
ГОСТ 9378-75 |
3.4 |
ГОСТ 10702-78 |
1.3.8 |
ГОСТ 14192-77 |
1.5, 1.6.4 |
ГОСТ 14771-76 |
1.3.6 |
ГОСТ 14918-80 |
5.4 |
ГОСТ 15150-69 |
4.2 |
ГОСТ 16350-80 |
Вводная часть, 1.3.1, 1.3.8 |
ГОСТ 16523-70 |
1.3.1 |
ГОСТ 18160-72 |
16.3 |
ГОСТ 19282-73 |
1.3.1 |
ГОСТ 19903-74 |
1.3.1 |
ГОСТ 22353-77 |
1.3.8 |
ГОСТ 22354-77 |
1.3.8 |
ГОСТ 22355-77 |
1.3.8 |
ГОСТ 22356-77 |
1.3.8 |
ГОСТ 22727-77 |
3.5 |
ГОСТ 23118-78 |
1.1, 1.4 |
ГОСТ 24045-86 |
1.2.1 |
ГОСТ 25546-82 |
Вводная часть |
ГОСТ 26047-83 |
1.2.4 |
ГОСТ 28271-84 |
1.3.6 |
ту 14-1-3023-80 |
1.3.1 |
ТУ 14-105-465-82 |
1.3.1 |
ТУ 14-105-509-87 |
1.3.1 |
ТУ 36-2287-80 |
1.3.1 |
СНиП 2.01.02-85 |
1.3.7 |
СНиП 2.03.11-85 |
1.3.9 |
СНиП III-18-75 |
1.1, 3.6, 5.1, 5.5 |
СНиП 3.04.03-85 |
3.7 |
