ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция

ГОСТ 27936-88

УДК 69.028.2:006.354 Группа Ж32

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И ДВЕРИ БАЛКОННЫЕ ДЕРЕВОАЛЮМИНИЕВЫЕ

ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы и конструкция

Windows and balcony doors of woodaluminium for

public buildings. Types and structure

ОКП 53 6130

Дата введения 1990-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по архитектуре и градостроительству при Госстрое СССР

Всесоюзным научно-исследовательским институтом деревообрабатывающей промышленности (ВНИИдрев) Минлеспрома СССР

РАЗРАБОТЧИКИ

И.С.Ланько, канд. архит. (руководитель темы); Е.Л.Угрюмов, канд. архит.; П.А.Калайда; М.Б.Приймак; В.Ф.Афендиков, канд. эконом. наук; В.В.Аникьев; Н.А.Мамчур; А.А.Жиркова; А.И.Водяницкий; Р.Н.Минчук; С.П.Соловьев, канд. техн. наук; Ю.М.Щипанов; И.В.Строков; В.В.Кислый, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 10.10.88 N 223

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на деревоалюминиевые окна и балконные двери с деревянным внутренним и алюминиевым наружным переплетами с двойным остеклением (далее - изделия), предназначенные для общественных зданий и сооружений.

1. ТИПЫ

1.1. Деревоалюминиевые окна и балконные двери должны изготавливаться в соответствии с требованиями ГОСТ 25097 и настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке и разработанным по серии 1.136.9-22, выпуск 5/88.

1.2. Изделия подразделяют на два типа:

- Р - с раздельными переплетами;

- С - со спаренными переплетами.

1.3. Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

- для типа Р - внутренним элементам окон и балконных дверей типа Р;

- для типа С - наружным элементам окон и балконных дверей типа Р и черт.2-19 настоящего стандарта.

1.4. Алюминиевая часть изделий должна соответствовать требованиям ГОСТ 21519 и профилям сечений, указанным на черт.2-19.

1.5. Габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.6. Одностворчатые окна и балконные двери, в т.ч. с фрамугами, могут изготавливаться с правым и левым открыванием, а многостворчатые окна с несимметричным рисунком переплета - в зеркальном исполнении.

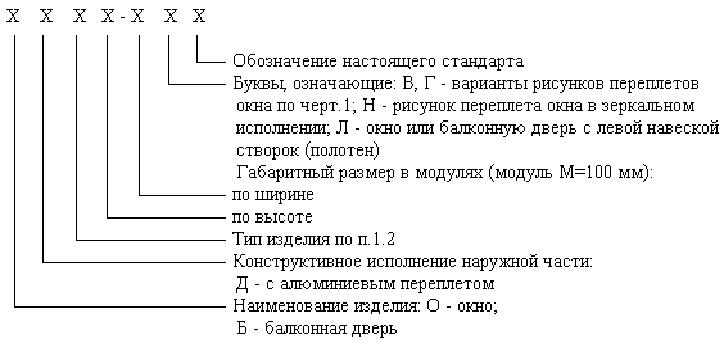

1.7. Устанавливают следующую структуру условного обозначения изделия:

Примеры условных обозначений

Деревоалюминиевое окно типа С с габаритными размерами по высоте 18М и ширине 9М, с вариантом рисунка окна В:

ОДС18-9В ГОСТ 27936-88

То же, типа С с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка окна В и рисунком переплета в зеркальном исполнении:

ОДС18-15ВН ГОСТ 27936-88

Балконная дверь типа Р с габаритными размерами по высоте 28М и ширине 9М:

БДР28-9 ГОСТ 27936-88

Окно типа Р с габаритными размерами по высоте 18М и ширине 15М, с вариантом рисунка Г:

ОДР18-15Г ГОСТ 27936-88

Балконная дверь типа Р с габаритными размерами по высоте 28М и ширине 12М, с левой навеской полотен:

БДР28-12Л ГОСТ 27936-88

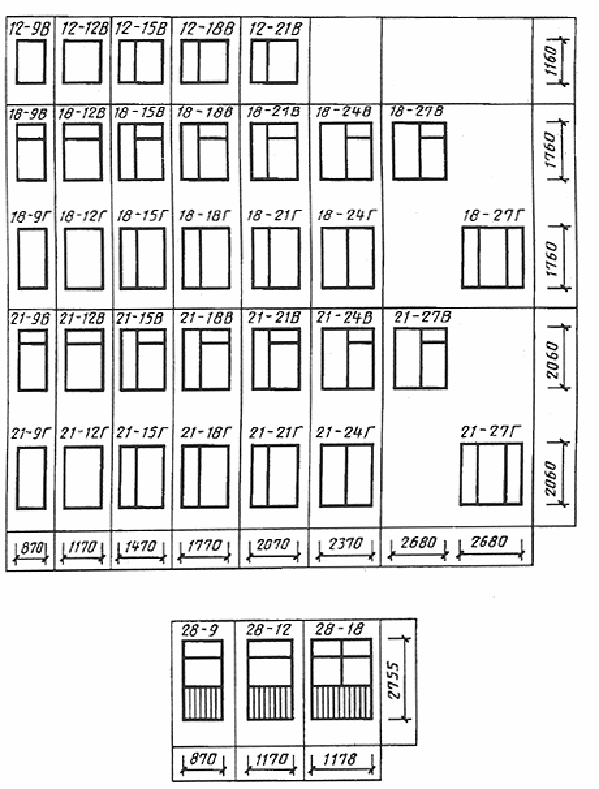

Габаритные размеры деревоалюминиевых окон

и балконных дверей

Черт.1

Примечание: Допускается применение окон 13,5 М по ширине.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Конструкция и основные размеры окон и балконных дверей должны соответствовать:

для типа Р -указанным в табл.1 и на черт.2-10;

для типа С - указанным в тябл.2 и на черт.11-19.

2.2. По согласованию изготовителя с потребителем допускается изготовление окон и балконных дверей с фрамугами в отдельных коробках.

2.3. Конструкция заполнения глухой части полотен балконных дверей должна соответствовать ГОСТ 11214. Допускается применение других конструкций заполнения в зависимости от климатических районов эксплуатации изделий и при условии соблюдения требований СНиП II-3.

2.4. Для отвода дождевой и конденсатной воды в нижних и средних горизонтальных профилях должны быть предусмотрены водоотводящие отверстия или пазы, число которых должно соответствовать ГОСТ 11214.

2.5. Для остекления изделий следует применять стекло толщиной 3-4 мм по ГОСТ 111. Толщину стекла уточняют в проектах с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.6. Створки и полотна внутренних деревянных переплетов окон и балконных дверей типов Р и С должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088.

Створки и полотна наружных алюминиевых переплетов изделий типа Р должны быть навешены на специальные алюминиевые петли, обеспечивающие дополнительное крепление к деревянной коробке, а типа С - на внутренние деревянные створки и полотна при помощи петель-шарниров.

2.7. Расположение петель и приборов в изделиях устанавливают в рабочих чертежах, утвержденных в установленном порядке, с учетом требований настоящего стандарта и ГОСТ 11214.

2.8. Габариты проемов окон и балконных дверей в наружных стенах зданий должны соответствовать габаритам проемов, принятым в ГОСТ 11214.

2.9. Места установки уплотняющих прокладок в притворах деревоалюминиевых окон и балконных дверей указаны на черт.2-19.

2.10. По требованию потребителя деревоалюминиевые окна и балконные двери должны комплектоваться нащельниками, сливами, элементами для блокировки (комплектующие изделия), изготовляемыми по рабочим чертежам, утвержденным в установленном порядке. Вид и цвет защитно-декоративного покрытия алюминиевой и деревянной части изделия, а также дополнительные требования определяют по согласованию изготовителя с потребителем.

2.11. Примеры расположения приборов на алюминиевых переплетах в деревоалюминиевых окнах и балконных дверях приведены в приложении.

Таблица 1

Конструкция и основные размеры окон и

балконных дверей с наружным алюминиевым переплетом

Тип Р
