ГОСТ 28016-89* Соединения трубопроводов резьбовые. Ниппели конические приварные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28016-89
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов резьбовые НИППЕЛИ КОНИЧЕСКИЕ ПРИВАРНЫЕ КонструкцияThreaded pipeline connections. |
ГОСТ |
Дата введения 01.01.90
Настоящий стандарт распространяется на конические приварные ниппели, применяемые в резьбовых соединениях трубопроводов общемашиностроительного применения с углом конуса корпусных деталей 24 °.
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 1; 2-5 и 7 настоящего стандарта.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.
(Измененная редакция, Изм. № 1).
1. Конструкция и основные размеры конических приварных ниппелей должны соответствовать указанным на черт. 1 и 2 и в табл. 1.
Исполнение 1
Черт. 1

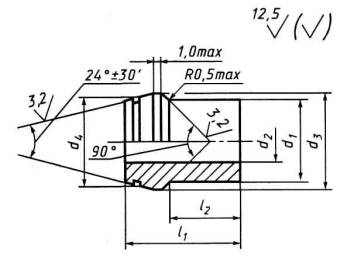

Исполнение 2
Черт. 2
Таблица 1
Размеры, мм
|
Группа |
Наружный диаметр трубы Dн |
Номинальный размер (условный проход) DN(Dу) |
Номинальное (условное) давление, МПа (кгс/см2) |
d1 |
d2 |
d3 |
d4, не более |
l1, не более |
l2±0,2 |
|
|
не менее |
не более |
|||||||||
|
2 |
6 |
4 |
32(320) |
6 |
3 |
9 |
12 |
7,8 |
32 |
19 |
|
8 |
6 |
8 |
5 |
11 |
14 |
9,8 |
32 |
19 |
||
|
10 |
8 |
10 |
7 |
14 |
16 |
12,0 |
33,5 |
20 |
||
|
12 |
10 |
12 |
8 |
16 |
18 |
14,0 |
33,5 |
20 |
||
|
15 |
12 |
25(250) |
15 |
10 |
18 |
20 |
17,0 |
35 |
22 |
|
|
18 |
15 |
16(160) |
18 |
13 |
21 |
24 |
20,0 |
37 |
23 |
|
|
22 |
20 |
22 |
17 |
25 |
27 |
24,0 |
39,5 |
24,5 |
||
|
28 |
25 |
10(100) |
28 |
23 |
31 |
33 |
30,0 |
42,5 |
27,5 |
|
|
35 |
32 |
35 |
29 |
40 |
42 |
37,7 |
49,5 |
30,5 |
||
|
42 |
40 |
42 |
36 |
47 |
49 |
44,7 |
50 |
30,5 |
||
|
3 |
6 |
3 |
63(630) |
6 |
2,5 |
9 |
12 |
7,8 |
32 |
19 |
|
8 |
4 |
8 |
4 |
11 |
14 |
9,8 |
32 |
19 |
||
|
10 |
5 |
10 |
6 |
14 |
16 |
12,0 |
33,5 |
20 |
||
|
12 |
6 |
12 |
8 |
16 |
18 |
14,0 |
33,5 |
20 |
||
|
16 |
10 |
40(400) |
16 |
11 |
20 |
22 |
18,0 |
40,5 |
26 |
|
|
20 |
12 |
20 |
14 |
24 |
27 |
22,6 |
47 |
28,5 |
||
|
25 |
15 |
25 |
19 |
29 |
33 |
27,6 |
53,5 |
33,5 |
||
|
30 |
20 |
25(250) |
30 |
24 |
35 |
39 |
32,7 |
57,5 |
35,5 |
|
|
38 |
25 |
38 |
32 |
43 |
49 |
40,7 |
64,5 |
39,5 |
||
Пример условного обозначения приварного конического ниппеля исполнения 1 группы 2 с наружным диаметром трубы Dн=8 мм:
Ниппель 1-2-8 ГОСТ 28016-89
То же, группы 3:
Ниппель 1-3-8 ГОСТ 28016-89.
(Измененная редакция, Изм. № 1).

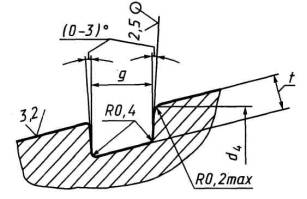

1а. Рекомендуемые размеры канавки и резиновых колец для приварных конических ниппелей исполнения 2 приведены на черт. 3 и в табл. 3.
Черт. 3
Таблица 3*
________
* Табл. 2. (Исключена, Изм. № 1).
Размеры, мм
|
Группа |
Наружный диаметр трубы Dн |
Номинальный размер (условный проход) DN (Dy) |
d4, не более |
g +0,1 |
t +0,1 |
Кольца по ГОСТ 9833 |
|
2 |
6 |
4 |
7,8 |
1,8 |
1,0 |
005-007-14 |
|
8 |
6 |
9,8 |
1,8 |
1,0 |
008-010-14 |
|
|
10 |
8 |
12 |
2,6 |
1,3 |
009-012-19 |
|
|
12 |
10 |
14 |
2,6 |
1,3 |
010-013-19 |
|
|
15 |
12 |
17 |
2,6 |
1,3 |
013-016-19 |
|
|
18 |
15 |
20 |
2,6 |
1,3 |
016-019-19 |
|
|
22 |
20 |
24 |
2,6 |
1,3 |
020-023-19 |
|
|
28 |
25 |
30 |
2,6 |
1,3 |
026-029-19 |
|
|
35 |
32 |
37,7 |
3,6 |
1,7 |
032-036-25 |
|
|
42 |
40 |
44,7 |
3,6 |
1,7 |
040-044-25 |
|
|
3 |
6 |
3 |
7,8 |
1,8 |
1,0 |
005-007-14 |
|
8 |
4 |
9,8 |
1,8 |
1,0 |
008-010-14 |
|
|
10 |
5 |
12 |
2,6 |
1,3 |
009-012-19 |
|
|
12 |
6 |
14 |
2,6 |
1,3 |
010-013-19 |
|
|
16 |
10 |
18 |
2,6 |
1,3 |
013-016-19 |
|
|
20 |
12 |
22,6 |
3,6 |
1,7 |
017-021-25 |
|
|
25 |
15 |
27,6 |
3,6 |
1,7 |
021-025-25 |
|
|
30 |
20 |
32,7 |
3,6 |
1,7 |
026-030-25 |
|
|
38 |
25 |
40,7 |
3,6 |
1,7 |
034-038-25 |
(Введен дополнительно, Изм. № 1).
2. Допуск торцового биения опорной
поверхности с накидной гайкой относительно поверхности d1 должен быть не более
IT11 на диаметре
3. Допуск круглости конической поверхности должен быть не более IT8.
4. Подготовка кромок ниппеля под сварку с трубопроводом - по ГОСТ 16037.
5. Допускаемые рабочие температуры для резиновых колец круглого сечения - по ГОСТ 18829.
(Измененная редакция, Изм. № 1).
6. Пример сборки ниппеля с корпусными деталями приведен в приложении настоящего стандарта.
7. Технические требования, приемка, методы испытаний и рекомендации по монтажу соединений - по ГОСТ 15763.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное

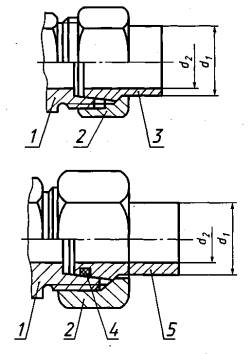

ПРИМЕР СБОРКИ КОНИЧЕСКОГО НИППЕЛЯ С КОРПУСНЫМИ ДЕТАЛЯМИ
1 - конец корпусной детали с углом конуса 24° - по ГОСТ 22525; 2 - накидная гайка по ГОСТ 23353; 3 - конический ниппель исполнения 1; 4- резиновое кольцо круглого сечения по ГОСТ 9833; 5 - конический ниппель исполнения 2
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова; Ю.А. Решников
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.01.89 № 133
Изменение № 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Белоруссия |
Госстандарт Белоруссии |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Главная государственная инспекция Туркменистана |
|
Украина |
Госстандарт Украины |
ВВЕДЕН ВПЕРВЫЕ
4. Стандарт унифицирован со стандартом ТГЛ 8278 «Соединения трубопроводов резьбовые. Ниппели конические и шаровые» в части конических ниппелей
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 9833-73 |
1а, приложение |
|
ГОСТ 15763-91 |
Вводная часть, 7 |
|
ГОСТ 16037-80 |
4 |
|
ГОСТ 18829-73 |
5 |
|
ГОСТ 22525-77 |
Приложение |
|
ГОСТ 23353-78 |
Приложение |
6. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
7. ПЕРЕИЗДАНИЕ (декабрь 1997 г.) с Изменением № 1, утвержденным в августе 1996 г. (ИУС 11-96)
