ГОСТ 28312-89 Аппаратура радиоэлектронная профессиональная. Условные графические обозначения

001* Усилитель операционный:

высота = 1,04 а**;

ширина =1,04 а.

Применяется для обозначения операционного усилителя

* Порядковые номера символов - в соответствии с приложением 1.

** Высота и ширина - условные габаритные размеры в соответствии с ГОСТ 25874, где за модуль основной фигуры принят квадрат с длиной стороны а = 50 мм.

002 Преобразователь со стабилизированным выходным напряжением:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения преобразователя переменного напряжения в стабилизированное напряжение постоянного тока

003 Преобразователь со стабилизированным выходным током:

высота = 1,04 а;

ширина =1,04 а.

Применяется для обозначения преобразователя переменного тока в стабилизированный постоянный ток

004 Разрядник защиты от перенапряжения:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения устройства, обеспечивающего защиту от перенапряжения (например на линиях передачи для защиты от удара молнии)

005 Устройство, содержащее логические элементы:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения устройств, выполняющих логические операции

006 Блок выборки:

высота = 1,04 а;

ширина = 1,04 а.

Применяется для обозначения блока выборки

007 Устройство регулируемое:

высота = 1,34 а;

ширина=1,25 а.

Применяется на аппаратуре связи для обозначения регулируемого устройства. Обозначение может быть дополнено буквенным или графическим символом

008 Блок соединительный:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения пассивного блока, который соединяет два других блока без изменения сигнала, передаваемого от одного блока к другому

009 Усилитель на лампе бегущей волны:

высота = 1,04 а;

ширина= 1,04 а.

Применяется на аппаратуре связи для обозначения усилителя на лампе бегущей волны

010 Передатчик сигнализации:

высота =1,18 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения устройства, передающего электрический сигнал сигнализации

011 Приемник сигнализации:

высота = 1,19 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения устройства, принимающего электрический сигнал сигнализации

012 Переключатель каналов с логическим управлением:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения переключателя каналов «1 из n», управляемого логическими переключательными схемами

013 Генератор гармоник:

высота= 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения преобразователя, генерирующего частоты гармоник из основной частоты.

Примечание. f₀ может заменяться конкретным значением этой частоты, например 4 кГц

014 Автоматический переключатель:

высота= 1,34 а;

ширина = 1,34 а.

Применяется на аппаратуре связи для обозначения автоматического переключателя

015 Ручной переключатель:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения ручного переключателя

016 Корректор искажений:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения корректора искажений.

Примечание. Для уточнения функции в обозначение могут вводиться символы:

А - амплитудно-частотное искажение;

j - фазо-частотное искажение;

Dt - искажение, обусловленное временем пробега

017 Шлейф:

высота = 1,09 а;

ширина = 0,8 а.

Применяется на аппаратуре связи для обозначения устройства образования шлейфа линии передачи

018 Демодулятор:

высота =0,96 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения устройства, в котором осуществляется демодуляция модулированной несущей.

Примечание. В телефонии на несущей частоте категория демодулятора может указываться путем внесения штрихов в левый верхний угол обозначения, как это показано на примерах:

 - первичная группа

 - вторичная группа

019 Модулятор:

высота = 0,96 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения устройства, в котором осуществляется модуляция несущей частоты.

Примечание. В телефонии на несущей частоте категория модулятора может указываться путем внесения штрихов в левый верхний угол обозначения, как это показано на примерах:

 - первичная группа

 - - вторичная группа

020 Модем:

высота =0,96 а;

ширина =1,3 a.

Применяется на аппаратуре связи для обозначения модулятора-демодулятора

021 Фазовый джиттер:

высота = 0,6 а;

ширина = 1,2 а.

Применяется на аппаратуре связи для обозначения устройства измерения фазового джиттера

022 Фильтр фазового джиттера:

высота = 0,6 а;

ширина = 1,2 а.

Применяется на аппаратуре связи для обозначения фильтра фазового джиттера

023 Сигнал двухуровневый:

высота = 0,5 а;

ширина = 0,75 а.

Применяется при цифровой передаче для обозначения двухуровневого сигнала (например двоичного сигнала)

024 Сигнал трехуровневый:

высота = 1,2 а;

ширина =1 а.

Применяется при цифровой передаче для обозначения трехуровневого сигнала (например биполярного сигнала)

025 Сигнал, кодированный двоичным кодом:

высота = 0,25 а;

ширина =1,5 а.

Применяется при цифровой передаче для обозначения сигнала, кодированного двоичным кодом (например в импульсно-кодовой модуляции (ИКМ)

026 Цикл при цифровой передаче:

высота = 0,5 а;

ширина=1 а.

Применяется при цифровой передаче для обозначения импульсов, включенных в один цикл

027 Многократный цикл при цифровой передаче:

высота =0,5 а;

ширина = 1 a.

Применяется при цифровой передаче для обозначения импульсных циклов, включенных в один многократный цикл

028 Синхронизация по циклу при цифровой передаче:

высота = 0,75 а;

ширина=1 а.

Применяется при цифровой передаче для обозначения синхронизации по циклу

029 Потеря синхронизации по циклу при цифровой передаче:

высота = 0,75 а;

ширина = 1 а.

Применяется при цифровой передаче для обозначения потери синхронизации по циклу

030 Ошибка сигнала синхронизации по циклу при цифровой передаче:

высота =0,5 а;

ширина = 1 a.

Применяется при цифровой передаче для обозначения ошибки сигнала синхронизации по циклу

031 Регенератор:

высота = 1,04 а;

ширина = 1,04 a.

Применяется на приборе, выполняющем регенерацию цифровых сигналов вместе с дополнительными функциями

032 Цифровой соединитель:

высота = 1,04 a;

ширина = 1,04 а.

Применяется на цифровых передающих устройствах для обозначения цифрового соединителя

Примечание. Символ может дополняться обозначениями скоростей передачи на входе и выходе

033 Цифровой сепаратор:

высота = 1,04 а;

ширина =1,04 а.

Применяется на цифровых передающих устройствах для обозначения цифрового сепаратора.

Примечание. Символ может дополняться обозначениями скоростей передачи на входе и выходе

034 Радиолокационный контроль излучаемой мощности:

высота = 0,92 а;

ширина =1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения выключателя «Включено» прибора контроля излучаемой мощности

035 Радиолокационный контроль передачи-приема:

высота = 0,92 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения выключателя «Включено» монитора передачи-приема

036 Поворот радиолокационной антенны:

высота = 0,8 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя поворота антенны

037 Радиолокационный импульс короткий:

высота = 1,16 а;

ширина = 1,22 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения короткого импульса широтно-импульсного переключателя

038 Радиолокационный импульс длинный:

высота = 0,92 а;

ширина = 1,3 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения длинного импульса широтно-импульсного переключателя

039 Радиопеленгатор бортовой:

высота = 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя или регулятора ориентировки бортового радиопеленгатора

040 Переключатель диапазона дальности:

высота= 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения переключателя выбора диапазона дальности

041 Штриховая отметка пеленгатора:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения регулятора штриховых отметок пеленгатора

042 Режим работы «Ориентация Курс»:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения переключателя режимов работы «Ориентация Курс»

043 Режим работы «Ориентация по меридиану»:

высота= 1,34 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения положения переключателя режимов работы «Ориентация по меридиану»

044 Яркость круговой шкалы дальности:

высота = 1,16 а;

ширина= 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора яркости круговой шкалы дальности

045 Изменяемая калибровка по дальности:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения регулятора изменяемой калибровки по дальности

046 Подавление отражения волн минимальное:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения минимального положения регулятора затухания волн

047 Подавление отражения волн максимальное:

высота = 1,16 а;

ширина =1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора затухания волн

048 Подавление отражения «дождя» минимальное:

высота = 1,16 а;

ширина=1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения минимального положения регулятора подавления отражения «дождя»

049 Подавление отражения «дождя» максимальное:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на пультах управления РЛС, используемых, главным образом, в морской навигации для обозначения максимального положения регулятора подавления отражения «дождя»

050 Ключ Морзе:

высота = 0,96 а;

ширина = 1,3 а.

Применяется на устройствах техники связи для обозначения присоединительных элементов или органов регулировки ключа Морзе

051 Графический самописец:

высота = 1,12 а;

ширина =1,12 а.

Применяется на всех видах аппаратуры для обозначения органов управления, относящихся к графическому самописцу

052 Печатающее устройство:

высота = 1,04 а;

ширина = 1,04 а.

Применяется на всех видах аппаратуры для обозначения органов управления, относящихся к печатающему устройству

053 Гидрофон:

высота = 0,8 а;

ширина = 1,42 а.

Применяется на гидроакустических приборах для обозначения присоединительных элементов и органов регулировки гидрофона

054 Гидроакустический излучатель:

высота = 0,8 а;

ширина = 1,42 a.

Применяется на гидроакустических приборах для обозначения вводов и элементов регулировки гидроакустического излучателя

055 Обратимый гидроакустический преобразователь:

высота = 0,8 а;

ширина = 1,42 a.

Применяется на гидроакустических приборах для обозначения вводов и элементов регулировки гидроакустического излучателя

056 Гироиндикатор:

высота = 1,33 a;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения гироиндикатора

057 Установка гироиндикатора:

высота = 1,33 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения установки гироиндикатора

058 Истинный пеленг по гирокомпасу:

высота = 1,33 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления истинным пеленгом по гирокомпасу

059 Относительный пеленг:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления относительным пеленгом

060 Установка пеленга:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки установки пеленга

061 Градуировка по фазе:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления градуировкой по фазе

062 Градуировка по углу:

высота = 1,16 а;

ширина = 1,16 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения ручки управления градуировкой по углу

063 Переключатель антенны радиокомпаса:

высота = 1,32 а;

ширина = 0,54 а.

Применяется на радиопеленгаторах, используемых, главным образом, в морской навигации для обозначения переключателя антенны радиокомпаса

064 Местный сигнал:

высота = 0,5 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения внутренних сигналов системы или аппаратуры

065 Дистанционный сигнал:

высота = 0,5 а;

ширина = 1,3 а.

Применяется на аппаратуре связи для обозначения внутренних сигналов системы или аппаратуры

066 Шифратор:

высота = 1,15 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения шифраторов

067 Дешифратор:

высота = 1,16 а;

ширина = 1,04 а.

Применяется на аппаратуре связи для обозначения дешифраторов

ГОСТ 25874-83

1.1, 1.3, разд. 2

1. Основные положения. 1

2. Условные графические обозначения. 1

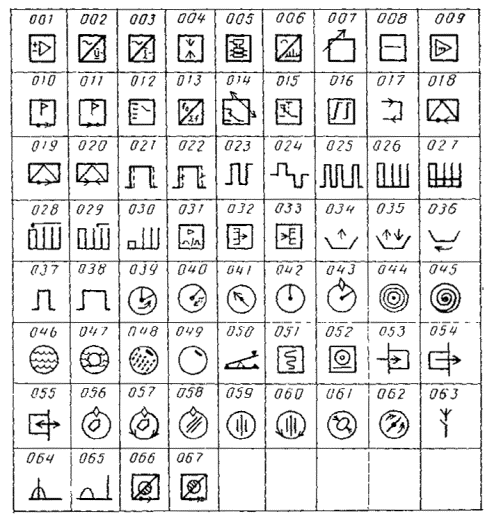

Приложение 1 Сводная таблица графических обозначений. 7

Приложение 2 Алфавитный указатель наименований графических обозначений. 8
