ГОСТ 28918-91 Соединения трубопроводов резьбовые. Кольца зажимные и упорные. Конструкция
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28918-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов резьбовые КОЛЬЦА ЗАЖИМНЫЕ И УПОРНЫЕ Конструкция Threaded pipe fittings.
Clamping and thrust rings. |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на зажимные и упорные кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидро-пневмооборудовании с углом конуса присоединительного конца 24°.
Требования пунктов 1; 3; 4 настоящего стандарта являются обязательными, остальные - рекомендуемые.
1. Конструкция и размеры зажимных и упорных колец должны соответствовать указанным на черт. 1, 2 и в табл. 1 и 2.
2. Значения номинального (условного) давления для зажимных и упорных колец группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
4. Схема сборки соединения с зажимным и упорным кольцами приведена в приложении.

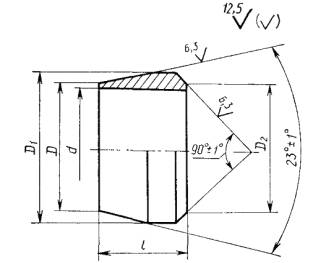

Черт. 1
Таблица 1
Размеры, мм
|
DH* |
DN* (Dy) |
d H 8 |
D Js 13 |
D1 |
D2 Js 13 |
l + 0,2 |
Масса 1000 шт., кг |
|
|
2 |
6 |
4 |
6,15 |
7 |
8 |
7,1 |
5,0 |
0,3 |
|
8 |
6 |
8,15 |
9 |
10 |
9,1 |
5,5 |
1,11 |
|
|
10 |
8 |
10,15 |
11 |
12 |
11,1 |
6,0 |
1,52 |
|
|
12 |
10 |
12,30 |
18 |
14 |
13,3 |
6,5 |
1,76 |
|
|
15 |
12 |
15,30 |
16 |
17 |
16,3 |
7,0 |
2,33 |
|
|
18 |
15 |
18,30 |
19 |
20 |
19,3 |
2,76 |
||
|
22 |
20 |
22,30 |
23 |
24 |
23,3 |
7,5 |
3,58 |
* DH - наружный диаметр трубы, DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения зажимного кольца группы 2 с DH = 10 мм:
Кольцо зажимное 2-10 ГОСТ 28918-91
Упорное кольцо
Черт. 2
Таблица 2
Размеры, мм
|
DH* |
DN* (Dy) |
d H 12 |
D H 11 |
D1 h 12 |
l ± 0,1 |
c |
Масса 1000 шт., кг |
|
|
2 |
6 |
4 |
6,15 |
7 |
9,5 |
4,5 |
1,0 |
1,01 |
|
8 |
6 |
8,15 |
9 |
11,5 |
1,39 |
|||
|
10 |
8 |
10,15 |
11 |
13,5 |
5,0 |
1,60 |
||
|
12 |
10 |
12,30 |
13 |
15,5 |
2,09 |
|||
|
15 |
12 |
15,30 |
16 |
19,5 |
4,57 |
|||
|
18 |
15 |
18,30 |
19 |
24,5 |
5,5 |
1,5 |
7,50 |
|
|
22 |
20 |
22,30 |
23 |
27,5 |
7,21 |
* DH - наружный диаметр трубы, DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Обозначения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения упорного кольца группы 2 с DH = 10 мм:
Кольцо упорное 2-10 ГОСТ 28918-91
ПРИЛОЖЕНИЕ
Справочное

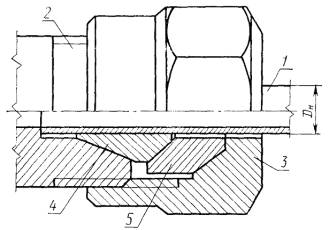

Схема сборки соединения с зажимным и упорным кольцами
1 - труба; 2 - присоединительный конец корпусной детали с углом конуса 24° по ГОСТ 22525; 3 - накидная гайка по ГОСТ 23353; 4 - зажимное кольцо; 5 - упорное кольцо
Черт. 3
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовыми; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.02.91 № 177
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1997 г., периодичность проверки - 10 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 15763-91 |
|
|
ГОСТ 22525-77 |
|
|
ГОСТ 23353-78 |
