ГОСТ 28963-91 Винты с внутренним шестигранником в полукруглой головке. Метрическая серия. Технические условия
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
|
|
ВИНТЫ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ Метрическая серия Hexagon
socket button head screws. |
ГОСТ |
Дата введения 01.01.92
СОДЕРЖАНИЕ
1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает технические условия для винтов с внутренним шестигранником в полукруглой головке с размерами резьбы от М3 до M16 включительно.
Примечание. Особое внимание следует обратить на сноску к табл. 2 в разд. 4, касающуюся предела прочности.
Если требуются другие технические условия, то рекомендуется выбирать их из следующих стандартов: ГОСТ 9.303, ГОСТ 1759.1, ГОСТ 1759.4, ГОСТ 16093, ГОСТ 24705.
Требования настоящего стандарта являются обязательными.
2. ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.303-84 Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
3. РАЗМЕРЫ

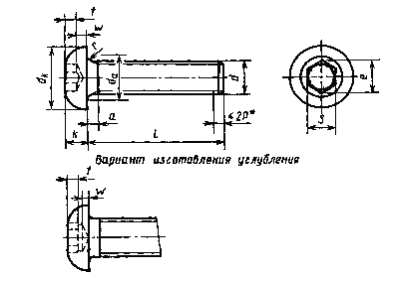

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
При формировании углублений, имеющих максимальный предельный размер, сверление не должно превышать 20 % высоты любой грани углубления.
* Неполная резьба; шестигранное углубление в головке может иметь раззенкованный по контуру или слегка закругленный край.
Таблица 1
В миллиметрах
|
d |
М3 |
М4 |
М5 |
М6 |
М8 |
||
|
р1) |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
||
|
а |
макс. |
1,0 |
1,4 |
1,6 |
2,0 |
2,5 |
|
|
мин. |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
||
|
da |
макс. |
3,6 |
4,7 |
5,7 |
6,8 |
9,2 |
|
|
dk |
макс. |
5,7 |
7,6 |
9,5 |
10,5 |
14,0 |
|
|
мин. |
5,40 |
7,24 |
9,14 |
10,07 |
13,57 |
||
|
е |
мин. |
2,30 |
2,87 |
3,44 |
4,58 |
5,72 |
|
|
k |
макс. |
1,65 |
2,2 |
2,75 |
3,30 |
4,40 |
|
|
мин. |
1,40 |
1,95 |
2,50 |
3,00 |
4,10 |
||
|
r |
мин. |
0,10 |
0,20 |
0,20 |
0,25 |
0,40 |
|
|
S |
номин. |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
|
|
макс. |
2,045 |
2,56 |
3,08 |
4,095 |
5,095 |
||
|
мин. |
2,02 |
2,52 |
3,02 |
4,02 |
5,02 |
||
|
t |
мин. |
1,04 |
1,30 |
1,56 |
2,08 |
2,60 |
|
|
w |
мин. |
0,20 |
0,30 |
0,38 |
0,74 |
1,05 |
|
|
l2) |
|
|
|||||
|
номин. |
мин. |
макс. |
|
|
|
|
|
|
6 |
5,76 |
6,24 |
|
|
|
|
|
|
8 |
7,71 |
8,29 |
|
|
|
|
|
|
10 |
9,71 |
10,29 |
|
|
|
|
|
|
12 |
11,65 |
12,35 |
|
|
|
|
|
|
16 |
15,65 |
16,35 |
|
|
Область применяемых длин |
|
|
|
20 |
19,58 |
20,42 |
|
|
|
||
|
25 |
24,58 |
25,42 |
|
|
|
|
|
|
30 |
29,58 |
30,42 |
|
|
|
|
|
|
35 |
34,50 |
25,50 |
|
|
|
|
|
|
40 |
39,5 |
40,5 |
|
|
|
|
|
Продолжение табл. 1
В миллиметра
|
d |
М10 |
М12 |
М16 |
||
|
р1 |
1,50 |
1,75 |
2,00 |
||
|
a |
макс. |
3,0 |
3,5 |
4,0 |
|
|
мин. |
1,50 |
1,75 |
2,00 |
||
|
da |
макс. |
11,2 |
13,7 |
17,7 |
|
|
dk |
макс. |
17,5 |
21,0 |
28,0 |
|
|
мин. |
17,07 |
20,48 |
27,48 |
||
|
е |
мин. |
6,86 |
9,15 |
11,43 |
|
|
k |
макс. |
5,5 |
6,6 |
8,8 |
|
|
мин. |
5,20 |
6,24 |
8,44 |
||
|
r |
мин. |
0,4 |
0,6 |
0,6 |
|
|
S |
номин. |
6 |
8 |
10 |
|
|
макс. |
6,095 |
8,115 |
10,115 |
||
|
мин. |
6,02 |
8,025 |
10,025 |
||
|
t |
мин. |
3,12 |
4,16 |
5,20 |
|
|
w |
мин. |
1,45 |
1,63 |
2,25 |
|
|
l2) |
|
|
|||
|
номин. |
мин. |
макс. |
|
|
|
|
16 |
15,65 |
16,35 |
|
|
|
|
20 |
19,58 |
20,42 |
|
|
|
|
25 |
24,58 |
25,42 |
|
|
|
|
30 |
29,58 |
30,42 |
|
Область применяемых длин |
|
|
35 |
34,50 |
35,50 |
|
||
|
40 |
39,50 |
40,50 |
|
|
|
|
45 |
44,50 |
45,50 |
|
|
|
|
50 |
49,50 |
50,50 |
|
|
|
1) P - шаг резьбы.
2) Для длин, расположенных ниже ступенчатой
линии, длина резьбы, по решению поставщика, может быть между минимумом 2d +
4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКА НА СТАНДАРТЫ
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
|
Материал |
Сталь |
|
|
Резьба |
Допуск |
5g, 6g |
|
Стандарты |
ГОСТ 16093, ГОСТ 24705 |
|
|
Механические свойства |
Класс |
12,9 1) |
|
Стандарт |
ГОСТ 1759.4 |
|
|
Допуски |
Класс точности |
А |
|
Стандарт |
ГОСТ 1759.1 |
|
|
Окончательная обработка |
Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое, хроматированное; многослойное: медь-никель; многослойное: медь-никель хром; окисное, пропитанное маслом; фосфатное, пропитанное маслом; цинковое; окисное из кислых растворов никелевое. Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий |
|
|
Приемка |
Правила приемки согласно ГОСТ 17769 |
|
1) Из-за формы головки эти винты не могут подвергаться минимальным разрушающим нагрузкам при установлении класса прочности 12.9 согласно ГОСТ 1759.4, табл. 5 при проведении испытаний в соответствии с программой испытаний В.
Остальные требования к материалу и свойствам винтов должны соответствовать предъявляемым для класса прочности 12.9 по ГОСТ 1759.4.
При нормальной нагрузке, когда головка опирается на параллельный буртик при использовании приспособления для испытания, изображенного на черт. 2 в ГОСТ 1759.4, винты должны выдерживать нагрузки в соответствии с указанными в табл. 3 без появления трещин.
Таблица 3
|
Размер резьбы d |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
|
Испытательная нагрузка, кН |
5,2 |
9,1 |
14,8 |
20,9 |
38,1 |
60,3 |
87,7 |
163,0 |
Результат испытаний неудовлетворительный, если трещина появилась в резьбовой части, головке или в месте перехода головка - стержень.
5. ОБОЗНАЧЕНИЕ
Пример условного обозначения винта с внутренним шестигранником в полукруглой головке с размером резьбы d = M12 и номинальной длиной l = 40 мм:
Винт M12×40 ГОСТ 28963-91
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 № 445
3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 7380-83 «Винты с полукруглой головкой и внутренним шестигранником. Метрическая серия» и полностью ему соответствует
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер раздела |
|
ГОСТ 9.303-84 |
|
|
ГОСТ 1759.1-72 |
|
|
ГОСТ 1759.4-87 |
|
|
ГОСТ 16093-2004 |
|
|
ГОСТ 17769-83 |
|
|
ГОСТ 24705-2004 |
6. ПЕРЕИЗДАНИЕ
