ГОСТ
2.101-68*
(СТ
СЭВ 364-76)
УДК
62(084.11):006.354
Группа Т52
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Единая
система конструкторской документации
ВИДЫ
ИЗДЕЛИЙ
Unified
system for design documentation.
Types
of products
Дата
введения 1971-01-01
УТВЕРЖДЕН
Комитетом стандартов, мер и измерительных
приборов при Совете Министров СССР в
декабре 1967 г.
ВЗАМЕН
ГОСТ 5290-60
ПЕРЕИЗДАНИЕ
(март 1995 г.) с Изменением № 1, утвержденным
в декабре 1984 г. (ИУС № 3-85)
1.
Настоящий стандарт устанавливает виды
изделий всех отраслей промышленности
при выполнении конструкторской
документации.
Стандарт
соответствует СТ СЭВ 364-76.
2. Изделием
называется любой предмет или набор
предметов производства, подлежащих
изготовлению на предприятии.
3. Изделия, в
зависимости от их назначения, делят на
изделия основного производства и на
изделия вспомогательного производства.
К изделиям
основного производства следует относить
изделия, предназначенные для поставки
(реализации).
К изделиям
вспомогательного производства следует
относить изделия, предназначенные
только для собственных нужд предприятия
(объединения), изготовляющего их.
Изделия,
предназначенные для поставки (реализации)
и одновременно используемые для
собственных нужд предприятием,
изготовляющим их, следует относить к
изделиям основного производства.
(Измененная
редакция, Изм. № 1).
4. Устанавливаются
следующие виды изделий:
а) детали;
б) сборочные
единицы;
в) комплексы;
г) комплекты.
5. Изделия, в
зависимости от наличия или отсутствия
в них составных частей, делят на:
а) неспецифицированные
(детали) - не имеющие составных частей;
б) специфицированные
(сборочные единицы, комплексы, комплекты)
- состоящие из двух и более составных
частей.
Примечание.
Понятие "составная часть" следует
применять только в отношении конкретного
изделия, в состав которого она входит.
Составной частью может быть любое
изделие (деталь, сборочная единица,
комплекс и комплект).
6. Определение
видов изделий и их структура приведены
в таблице и на схеме.
|
Вид
изделия |
Определение
|
|
Деталь
|
Изделие,
изготовленное из однородного по
наименованию и марке материала, без
применения сборочных операций,
например: валик из одного куска
металла, литой корпус; пластина из
биметаллического листа; печатная
плата; маховичок из пластмассы; (без
арматуры); отрезок кабеля или провода
заданной длины. Эти же изделия,
подвергнутые покрытиям (защитным или
декоративным), независимо от вида,
толщины и назначения покрытия, или
изготовленные с применением местной
сварки, пайки, склейки, сшивки и т. п.,
например: винт, подвергнутый
хромированию; трубка, спаянная или
сваренная из одного куска листового
материала; коробка, склеенная из
одного куска картона |
|
Сборочная
единица
|
Изделие,
составные части которого подлежат
соединению между собой на
предприятии-изготовителе сборочными
операциями (свинчиванием, сочленением,
клепкой, сваркой, пайкой, опрессовкой,
развальцовкой, склеиванием, сшивкой,
укладкой и т. п.), например: автомобиль,
станок, телефонный аппарат, микромодуль,
редуктор, сварной корпус, маховичок
из пластмассы с металлической
арматурой. |
|
|
К
сборочным единицам, при необходимости,
также относят: |
|
|
а)
изделия, для которых конструкцией
предусмотрена разборка их на составные
части предприятием-изготовителем,
например, для удобства упаковки и
транспортирования; |
|
|
б)
совокупность сборочных единиц и (или)
деталей, имеющих общее функциональное
назначение и совместно устанавливаемых
на предприятии-изготовителе в другой
сборочной единице, например:
электрооборудование станка, автомобиля,
самолета; комплект составных частей
врезного замка (замок, запорная планка,
ключи);
|
|
|
в)
совокупность сборочных единиц и (или)
деталей, имеющих общее функциональное
назначение, совместно уложенных на
предприятии-изготовителе в укладочные
средства (футляр, коробку и т. п.),
которые предусмотрено использовать
вместе с уложенными в них изделиями,
например: готовальня, комплект концевых
плоскопараллельных мер длины |
|
Комплекс
|
Два
и более специфицированных изделия,
не соединенных на предприятии-изготовителе
сборочными операциями, но предназначенных
для выполнения взаимосвязанных
эксплуатационных функций. |
|
|
Каждое
из этих специфицированных изделий,
входящих в комплекс, служит для
выполнения одной или нескольких
основных функций, установленных для
всего комплекса, например: цех-автомат;
завод-автомат, автоматическая
телефонная станция, бурильная
установка; изделие, состоящее из
метеорологической ракеты, пусковой
установки и средств управления;
корабль. |
|
|
В
комплекс, кроме изделий, выполняющих
основные функции, могут входить
детали, сборочные единицы и комплекты,
предназначенные для выполнения
вспомогательных функций, например:
детали и сборочные единицы,
предназначенные для монтажа комплекса
на месте его эксплуатации; комплекс
запасных частей, укладочных средств,
тары и др. |
|
Комплект
|
Два
и более изделия, несоединенных на
предприятии-изготовителе сборочными
операциями и представляющих набор
изделий, имеющих общее эксплуатационное
назначение вспомогательного характера,
например: комплект запасных частей,
комплект инструмента и принадлежностей,
комплект измерительной аппаратуры,
комплект упаковочной тары и т. п.
|
|
|
К
комплектам также относят сборочную
единицу или деталь, поставляемую
вместе с набором других сборочных
единиц и (или) деталей, предназначенных
для выполнения вспомогательных
функций при эксплуатации этой сборочной
единицы или детали, например: осциллограф
в комплекте с укладочным ящиком,
запасными частями, монтажным
инструментом, сменными частями |

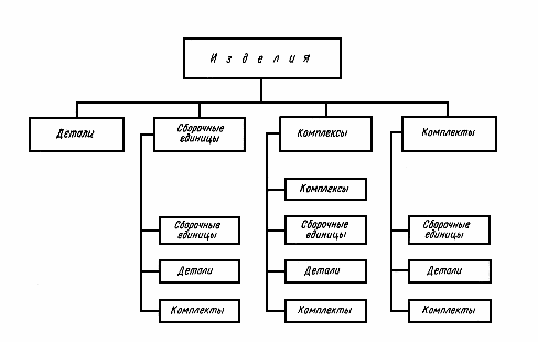

Виды
изделий и их структура
7. К
покупным относятся изделия, не
изготовляемые на данном предприятии,
а получаемые им в готовом виде, кроме
получаемых в порядке кооперирования.
К изделиям,
получаемым в порядке кооперирования,
относят составные части разрабатываемого
изделия, изготовляемые на другом
предприятии по конструкторской
документации, входящей в комплект
документов разрабатываемого изделия.
|
