МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения - 2005-10-01

Настоящий стандарт распространяется на текстильные напольные покрытия и устанавливает метод определения электрического сопротивления.

Сущность метода заключается в определении поверхностного и объемного электрического сопротивления, характеризующего способность к рассеянию электрических зарядов.

1. Нормативные ссылки

В настоящем стандарте используются ссылки на следующие стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 6709-72 Вода дистиллированная. Технические условия

ГОСТ 10681-75 Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения

ГОСТ 12023-93 Материалы текстильные. Полотна. Метод определения толщины

ГОСТ 17299-78 Спирт этиловый технический. Технические условия

ГОСТ 18276.0-88 Покрытия и изделия ковровые машинного способа производства. Метод отбора проб

ГОСТ 21241-89 Пинцеты медицинские. Общие технические требования и методы испытаний

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2. Метод отбора проб

2.1 Порядок отбора проб - по ГОСТ 18276.

2.2 Для испытаний отбирают 10 элементарных проб размером сторон 100×200 мм каждая.

3. Аппаратура и материалы

Для проведения испытаний применяют:

прибор для измерения поверхностного и объемного электрического сопротивления, включающий датчик, тераомметр с пределами измерений от 105 до 1014 Ом со встроенным источником постоянного напряжения 100 В (рисунок 1);

пинцет по ГОСТ 21241;

толщиномер по ГОСТ 12023;

спирт этиловый по ГОСТ 17299;

воду дистиллированную по ГОСТ 6709;

линейку металлическую по ГОСТ 427.

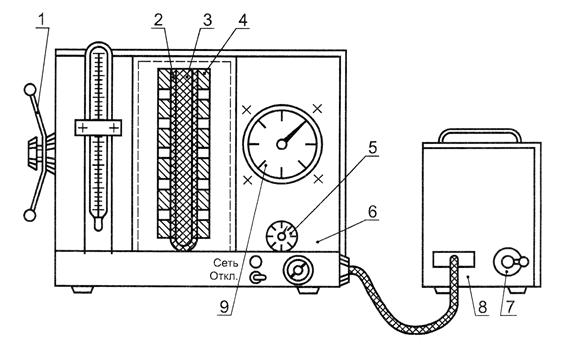

1 - рукоятка; 2 - элементарная проба; 3 - подложка; 4 - подвижная электродная система; 5 - манометр; 6 - датчик; 7 - тумблер; 8 - тераомметр; 9 - переключатель диапазонов

Рисунок 1 - Принципиальная схема прибора для измерения поверхностного и объемного электрического сопротивления напольных покрытий

Допускается использование других средств измерений и химических материалов с аналогичными техническими характеристиками.

4. Подготовка к испытаниям

4.1 Перед испытаниями производят очистку рабочих поверхностей электродов датчика хлопчатобумажной тканью белого цвета, смоченной этиловым спиртом по ГОСТ 17299, а затем дистиллированной водой по ГОСТ 6709, после чего просушивают в комнатных условиях.

4.2 Подготовку тераомметра к работе проводят согласно технической документации на прибор.

4.3 Перед испытанием пробы выдерживают не менее 24 ч в климатических условиях по ГОСТ 10681.

5. Проведение испытаний

5.1 Определение поверхностного электрического сопротивления

5.1.1 Для измерения поверхностного электрического сопротивления RS устанавливают переключатели электрической схемы прибора в положение, показанное на рисунке 2а.

5.1.2 Поверхностное электрическое сопротивление измеряют в указанной последовательности: элементарную пробу лицевой стороной вверх с помощью пинцета обертывают вокруг подложки из токопроводного материала и помещают между электродными системами датчика так, чтобы лицевая сторона элементарной пробы была повернута в сторону рабочей поверхности электродов.

Подвижную электродную систему с помощью рукоятки перемещают до тех пор, пока манометр на корпусе датчика не зарегистрирует давление на элементарную пробу, равное 1,5 кгс/см².

Включением тумблера на электроды подают постоянное напряжение (100 В). Ручку переключателя диапазонов поворачивают до тех пор, пока стрелка на шкале тераомметра не остановится на определенном делении. Включают секундомер и по прошествии 1 мин регистрируют показания прибора.

5.2 Определение объемного электрического сопротивления

5.2.1 Для измерения объемного электрического сопротивления RV устанавливают переключатель электрической схемы прибора в положение, показанное на рисунке 2б.

Рисунок 2 - Схема подключения электродных систем при измерении электрического сопротивления

5.2.2 Объемное электрическое сопротивление измеряют в той же последовательности, что и поверхностное сопротивление, но по другой схеме расположения элементарной пробы. Последнюю помещают с помощью пинцета между электродными системами без токопроводной подложки так, чтобы ее лицевая сторона была обращена в сторону одной электродной системы, а изнаночная - с другой.

6 Обработка результатов испытаний

6.1 Определяют среднеарифметическое значение электрического сопротивления. При этом, если среди результатов есть значения с разными показателями степени, то перед подсчетом их приводят к одной степени. В полученном среднеарифметическом результате значение первого множителя должно быть от 1 до 10, в противном случае его преобразуют, изменяя степени у второго множителя.

Пример: Результат испытания

R_S (сред.) = 22 ^. 10¹⁰Ом.

После преобразования:

R_S (сред.) = 22 ^. 10¹¹Ом.

6.2 Удельное поверхностное электрическое сопротивление (ρs) в омах вычисляют по формуле

(ρs) = K R_S,

где  K - постоянная величина, определяемая геометрическими параметрами электродных систем (указывается в паспорте на прибор);

R_S - среднеарифметическое значение результатов показаний прибора, Ом.

Вычисление проводят с точностью до третьего десятичного знака с последующим округлением до второго десятичного знака.

6.3 Удельное объемное электрическое сопротивление (ρ_V), Ом^.см, вычисляют по формуле

(ρ_V) = KR_V/η,

где  K - постоянная величина, определяемая геометрией электродных систем;

R_V - среднеарифметическое значение результатов показаний прибора при измерении объемного сопротивления;

η - толщина элементарной пробы, см.

Вычисление проводят с точностью до третьего десятичного знака с последующим округлением до второго десятичного знака.

7. Протокол испытаний

Протокол испытаний должен содержать:

- технические данные напольного покрытия;

- размер элементарной пробы;

- время испытаний;

- значения показателей поверхностного и объемного электрического сопротивления;

- дату и место проведения испытаний;

- обозначение настоящего стандарта.

Ключевые слова: материалы текстильные, покрытия напольные, электрическое сопротивление, поверхностное электрическое сопротивление, объемное электрическое сопротивление, рассеивание электрических зарядов.
