ГОСТ Р ИСО 3164-99. Машины землеройные. Защитные устройства. Характеристика объема ограничения деформации при лабораторных испытаниях.
ГОСТ Р ИСО 3164-99
Группа Г45
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Машины землеройные
ЗАЩИТНЫЕ УСТРОЙСТВА
Характеристика объема ограничения деформации
при лабораторных испытаниях
Earth-moving machinery. Laboratory evaluations of protective structures.
Specifications for deflection-limiting volume
ОКС 53.100
ОКП 48 1000
Дата введения 2000-07-01
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295 "Машины землеройные"
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. N 461-ст
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3164-95 "Машины землеройные. Лабораторные испытания по оценке защитных устройств. Характеристика объема ограничения деформации"
4 ВВЕДЕН ВПЕРВЫЕ
1 Область применения
Настоящий стандарт устанавливает требования к объему ограничения деформации (DLV ), используемому при проведении лабораторных испытаний устройств защиты операторов землеройных машин.
Требования настоящего стандарта являются обязательными.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
ГОСТ Р ИСО 3411-99 Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора
ГОСТ 27715-88 (ИСО 5353-78) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья
3 Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1 объем ограничения деформации (DLV ): Фигура с прямоугольными очертаниями, по размерам приблизительно соответствующая антропометрическим данным оператора по ГОСТ Р ИСО 3411 (мужчина высокого роста в положении сидя в обычной рабочей одежде и защитном шлеме) (рисунок 1) и определяющая предельно допустимую деформацию;
__________
Размер
может быть уменьшен на толщину настила
пола.
1 - передняя плоскость DLV ; 2 - боковые плоскости DLV ; 3 - задняя плоскость DLV

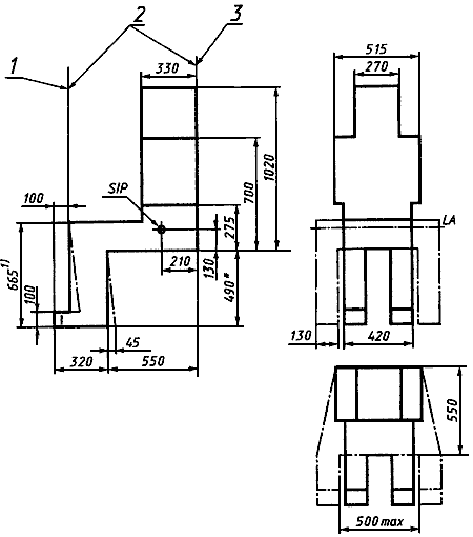

Рисунок 1 - Объем ограничения деформации
3.2 установочная ось (LA ): Горизонтальная ось, определяющая расположение DLV относительно контрольной точки сидения (SIP) по ГОСТ 27715 (рисунок 1).
4 Точность измерений
4.1 Все линейные размеры DLV , указанные на рисунке 1, должны быть с допуском, равным ±5 мм. Точность расположения DLV относительно контрольной точки сидения - ±13 мм по горизонтали и по вертикали.
5 Расположение DLV
5.1 DLV должен быть размещен с учетом расположения SIP (рисунок 1).
5.2 Для машин, имеющих многофункциональные сиденья и, следовательно, множество SIP, должна использоваться SIP при управлении машиной в транспортном режиме.
5.3 DLV должен быть расположен таким образом, чтобы LA , показанная на рисунке 1, проходила через SIP.
DLV
должен быть размещен в центре места
расположения сидения в поперечном
направлении относительно основных осей
сидения
и
согласно
рисунку 2 ГОСТ 27715.
5.4 Положение основной оси LA объема ограничения деформации должно оставаться постоянным относительно SIP, несмотря на то, что эта ось может смещаться в процессе одного или всех нагружений при лабораторных испытаниях.
Примечание - Расположение органов управления машиной и их составных частей внутри объема DLV не рассматривается как нарушение DLV .
Примечания
1 Детали машин или органы управления могут быть причиной увеличения расстояния между стопами. Минимальное безопасное пространство для стоп и голеней по ГОСТ Р ИСО 3411 должно быть предусмотрено с обеих сторон стопы и голени.
2 Допускается перемещать стопы на 45 мм назад.
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2000
