ГОСТ 3385-69* Гайки крыльчатые. Конструкция
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРЫЛЬЧАТЫЕ |
ГОСТ Взамен |
|
Конструкция |
|
|
Wing nuts. Design |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена
01.07.70
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027
Издание 2006 г. с Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на крыльчатые гайки, предназначенные для станочных приспособлений.

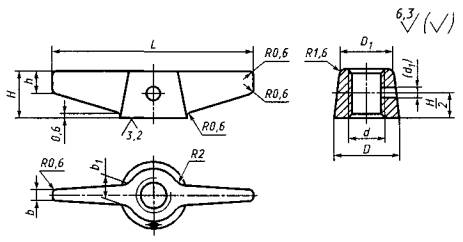

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Примечание. Размер в скобках - после сборки. Отверстие d1 под штифт просверлить насквозь и развернуть с полем допуска - K7.
Размеры в мм
|
Обозначение гаек |
Применяемость |
d |
H |
L |
D |
D1 |
b |
b1 |
h |
d1 |
Масса, кг ≈ |
|
7004-0041 |
|
М5 |
6 |
30 |
10 |
8 |
2,0 |
4 |
4 |
1,6 |
0,004 |
|
7004-0042 |
|
М6 |
8 |
36 |
12 |
10 |
6 |
2,0 |
0,008 |
||
|
7004-0043 |
|
М8 |
10 |
45 |
16 |
14 |
2,5 |
5 |
3,0 |
0,018 |
|
|
7004-0044 |
|
М10 |
12 |
55 |
20 |
16 |
3,0 |
6 |
8 |
0,026 |
|
|
7004-0045 |
|
М12 |
14 |
70 |
24 |
20 |
4,0 |
8 |
4,0 |
0,054 |
Пример условного обозначения крыльчатой гайки размером d = М5:
Гайка 7004-0041 ГОСТ 3385-69
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
3. Твердость - 30 ... 35 HRC. По требованию потребителя гайки допускается изготавливать без термической обработки.
4. Неуказанные предельные
отклонения размеров: h14,
5. Резьба метрическая - по ГОСТ 24705-2004. Поле допуска резьбы - 6Н по ГОСТ 16093-2004.
4, 5. (Измененная редакция, Изм. № 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. (Исключен, Изм. № 1).
8. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
9. Остальные технические требования - по ГОСТ 1759.0-87.
10. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
11. Примеры применения крыльчатых гаек указаны в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное

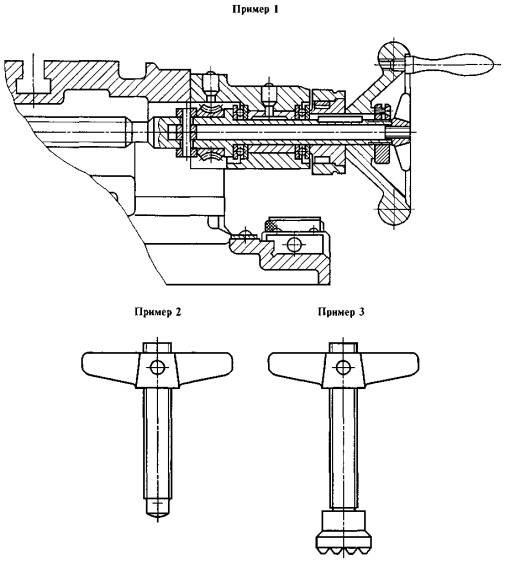

ПРИМЕРЫ ПРИМЕНЕНИЯ КРЫЛЬЧАТЫХ ГАЕК
