ГОСТ Р ИСО 3411-99 Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

ГОСТ Р ИСО 3411-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Антропометрические данные операторов
и минимальное рабочее пространство вокруг оператора

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 295 «Машины землеройные»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. № 460-ст

3 Настоящий стандарт представляет собой полный аутентичный текст международного стандарта ИСО 3411-95 «Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора»

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р ИСО 3411-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

Earth-moving machinery. Human physical dimensions of operators and minimum operator space envelope

Дата введения 2000-07-01

1 Область применения

Настоящий стандарт устанавливает антропометрические данные операторов землеройных машин и минимальное рабочее пространство вокруг оператора, ограниченное внутренними размерами кабин и устройствами ROPS, FOPS, применяемыми на землеройных машинах.

Стандарт распространяется на землеройные машины по ГОСТ Р ИСО 6165.

Требования настоящего стандарта являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 27258-87 (ИСО 6682-86) Машины землеройные. Зоны комфорта и досягаемости для органов управления

ГОСТ 27715-88 (ИСО 5353-95) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья

ГОСТ Р ИСО 6165-99 Машины землеройные. Классификация. Термины и определения

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями (рисунок 1).

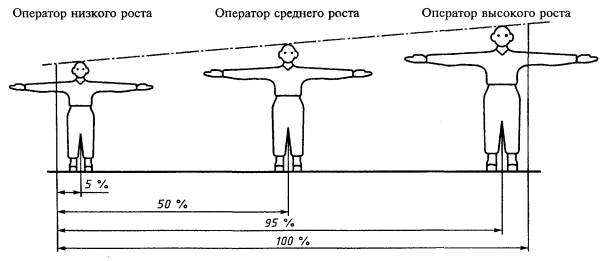

Рисунок 1 - Рост операторов

3.1 операторы низкого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные ниже указанных в разделе 4 значений.

3.2 операторы среднего роста: Операторы, которые по росту составляют 90 % всего количества операторов землеройных машин и имеют антропометрические данные ниже и выше указанных в разделе 4 значений.

3.3 операторы высокого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные выше указанных в разделе 4 значений.

4 Антропометрические данные операторов

4.1 Общие положения

Антропометрические данные операторов низкого, среднего и высокого ростов в положениях стоя и сидя приведены на рисунках 2 и 3. Расстояния между суставами тела операторов низкого, среднего и высокого ростов приведены на рисунке 4.

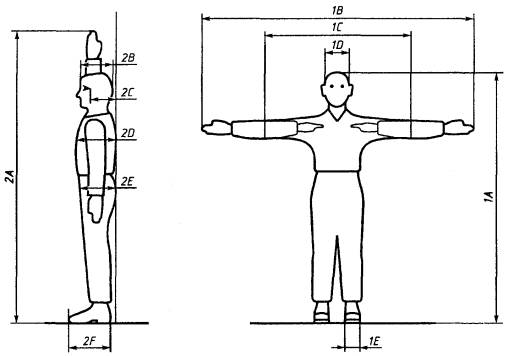

Рисунок 2 - Размеры оператора в спецодежде в положении стоя

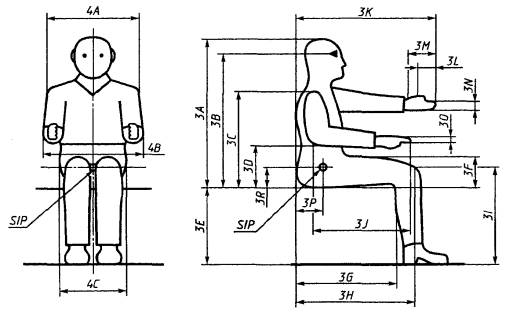

Рисунок 3 - Размеры оператора в спецодежде в положении сидя

1) Для оператора в положении сидя.

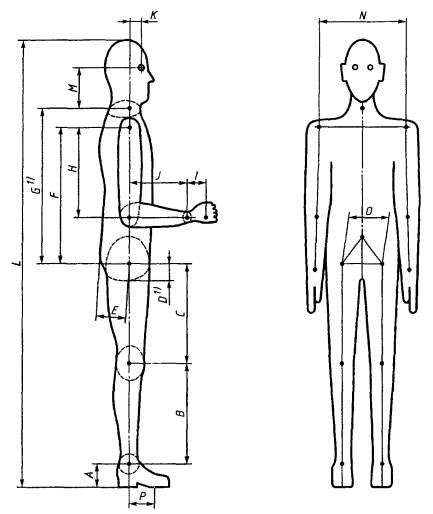

Рисунок 4 - Расстояние между суставами тела оператора

Примечание - Антропометрические данные операторов низкого и высокого ростов получены путем обобщения данных операторов разных стран. Поэтому антропометрические данные небольшого числа национальных групп операторов самого низкого и самого высокого ростов будут меньше 5 % или больше 95 % групп операторов. Для таких операторов рекомендуется применять вертикальную регулировку сиденья 75 мм в соответствии с ГОСТ 27258, приложение А.

4.2 Измерения

При измерениях антропометрических данных операторов необходимо учитывать допуск на высоту подметки обуви и толщину спецодежды.

В графе «Рост (вес) оператора высокий (в арктической одежде)» в таблицах 1 и 2 приведены размеры операторов в неплотно прилегающей одежде (кроме оператора в положении сидя), в теплых рукавицах, шлеме и капюшоне.

Таблица 1

В миллиметрах

Условное обозначение

Параметры оператора

Рост (вес) оператора

низкий (55 кг)

средний (76,5 кг)

высокий (98 кг)

высокий (в арктической одежде) (109 кг)

Рост1), 2)

1550

1715

1880

1920

Размах рук

1585

1750

1920

1960

1C

Размах рук, согнутых в локтях

850

950

1050

1125

1D

Ширина головы3), 4)

140

152

165

265

1E

Ширина обуви

95

105

115

140

Предел досягаемости над головой (по кончикам пальцев)

1900

2100

2300

2325

Длина головы4)

170

188

205

255

Удаленность глазного дна по отношению к вертикали

170

188

205

245

2D

Толщина грудной клетки

210

245

280

355

Толщина брюшной полости

210

255

300

400

2F

Длина обуви

250

285

320

345

1) Прибавить 50 мм на защитную каску или шлем, кроме операторов высокого роста (в арктической одежде), см. 4.2.

2) См. 4.3.

3) Размеры ширины головы даны без учета ушей.

4) Размеры головы:

в каске: длина » 310 мм, ширина » 270 мм;

в шлеме: длина » 280 мм, ширина » 230 мм.

Таблица 2

В миллиметрах

Условное обозначение

Параметры оператора

Рост оператора

низкий

средний

высокий

высокий (в арктической одежде)

Высота в положении сидя1), 2)

800

880

960

990

Высота расположения глаз в положении сидя2)

690

765

840

850

Высота расположения плеч

530

590

650

680

3D

Высота расположения локтя

200

235

270

260

Высота расположения горизонтальной поверхности сиденья

400

445

490

490

3F

Толщина бедра

120

145

170

200

3G

Удаленность икры от вертикали

420

470

520

500

Удаленность колена от вертикали

530

590

650

680

3I

Высота колена

500

560

620

640

3J

Длина кисти руки с предплечьем

410

460

510

535

Предел досягаемости вытянутой вперед руки

750

825

900

915

3L

Уменьшение предела досягаемости за счет сжатия кисти руки

-65

-72

-80

-85

Длина кисти руки

170

188

205

210

3N

Ширина кисти руки3)

80

86

95

105

3O

Толщина кисти руки4)

25

30

35

45

Удаленность SIP от вертикали

113

125

137

147

3R

Высота расположения SIP от горизонтальной поверхности сиденья

80

88

97

107

Ширина плеч

380

440

500

540

Ширина по прижатым локтям

385

450

515

635

Ширина по бедрам в положении сидя

320

365

410

450

1) Прибавить примерно 50 мм на защитную каску или шлем, если требуется, кроме операторов высокого роста (в арктической одежде).

2) См. 4.3.

3) Ширина кисти руки приведена без учета большого пальца руки.

4) Толщина кисти руки дана по основанию пальцев и соответствует толщине ладони.

4.3 Выпрямленное положение

Все размеры, приведенные в таблицах 1 - 4, указаны для операторов в выпрямленном положении. В нормальном положении тело человека как бы дает осадку и результаты измерений в этом случае будут несколько заниженными: значения роста () и предела досягаемости с поднятой рукой (2A) будут занижены приблизительно на 15 мм, а высота в положении сидя () и высота расположения глаз () в положении сидя будут занижены примерно на 25 мм.

Таблица 3

В миллиметрах

Условное обозначение

Параметры оператора

Рост оператора

низкий

средний

высокий

А

Высота лодыжки (с обувью)

98

109

119

В

Длина голени

367

406

445

С

Длина бедра

372

412

452

D

Расстояние (по вертикали) от точки бедра до ягодицы1)

80

88

97

E

Расстояние (продольное) от точки бедра до ягодицы

113

125

137

F

Длина туловища

396

438

480

G

Расстояние от точки бедра до точки поворота шеи1)

481

533

584

Н

Длина верхней части руки

247

274

300

I

Расстояние от запястья до точки сжатия

105

116

127

J

Длина предплечья

220

244

267

К

Расстояние от глаз до осевой линии туловища

71

78

86

L

Рост (с учетом обуви)

1550

1715

1880

М

Расстояние от уровня глаз до точки поворота шеи

133

148

162

N

Ширина по точкам поворота плеч

310

343

376

O

Ширина по точкам поворота бедер

152

169

185

Р

Расстояние от лодыжки до точки приложения усилия к педали

124

137

150

1) Для оператора в положении сидя.

Примечание - Размеры соответствуют требованиям приложения А ГОСТ 27258.

Таблица 4

В миллиметрах

Условное обозначение

Параметр

Размер

d1

Зазор между кабиной, устройствами ROPS, FOPS и органами управления при их ближайшем положении к стенке кабины и устройствам ROPS, FOPS

Не менее 50

R1

Расстояние от SIP до потолка кабины, устройств ROPS, FOPS в поперечной плоскости:





оператор в защитном шлеме; сиденье имеет регулировку и подвеску; мощность двигателя 150 кВт

Не менее 1050



оператор без защитного шлема; сиденье имеет регулировку и подвеску; мощность двигателя от 30 до 150 кВт

Не менее 1000



оператор без защитного шлема, сиденье не имеет регулировки и подвески, мощность двигателя менее 30 кВт

Не менее 920

R2

Радиус закругления в месте соединения внутренних стенок кабины и устройств ROPS, FOPS друг с другом и с потолком

Не более 250

R3

Расстояние до задней стенки кабины, устройств ROPS, FOPS

Примечание 1

h1

Расстояние по вертикали от SIP до нижней границы верхней части боковых стенок кабины, устройств ROPS, FOPS

Не более 150

h2

Расстояние по вертикали от SIP до нижней границы верхней части задней стенки кабины, устройств ROPS, FOPS

Примечание 2

l1

Ширина пространства для ног

Не менее 560

L1

Зазор для предплечья руки в верхнем боковом пространстве кабины, устройств ROPS, FOPS

Не менее 500

L2

Зазор между кабиной и устройствами ROPS, FOPS и арктической обувью оператора для любого положения педали и ножного органа управления

Не менее 30

Примечания

1 Не менее b + 400 мм, где b равно половине размера регулирования сиденья по горизонтали, см. 5.6.

2 Данный размер должен быть равен расстоянию по вертикали от SIP до верхней части спинки сиденья, установленного в самое нижнее положение.

5 Минимальное рабочее пространство вокруг оператора

5.1 Минимальное рекомендованное рабочее пространство вокруг оператора в спецодежде, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS, приведено на рисунке 5 для оператора в положении сидя и на рисунке 6 для оператора в положении стоя. Размеры приведены относительно контрольной точки сиденья (SIP) согласно требованиям ГОСТ 27715.

1) SIP - контрольная точка сиденья.

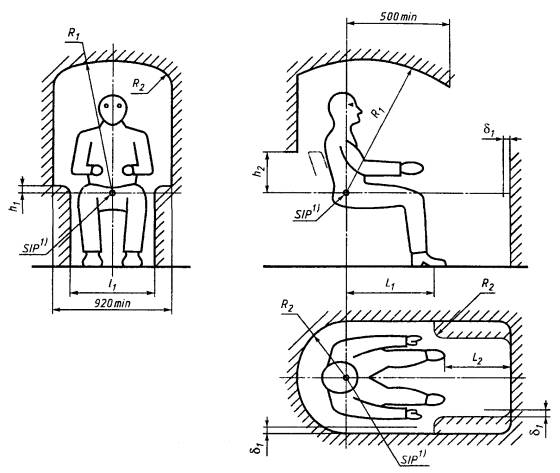

Рисунок 5 - Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении сидя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS

Примечание - Размеры - по таблице 4.

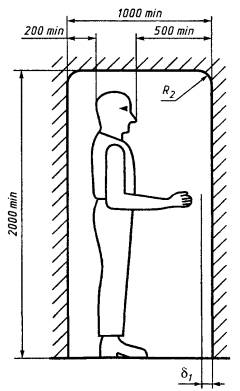

Рисунок 6 - Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении стоя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS

Примечание - Размеры d1 и R2 - по таблице 4. Размеры рабочего пространства по ширине и зазор для ножных органов управления соответствуют указанным на рисунке 5.

Очертание рабочего пространства не определяет форму кабины и устройств ROPS, FOPS. Допускаются изменения минимального рабочего пространства вокруг оператора для конкретных машин.

5.2 Минимальное рабочее пространство вокруг оператора указано с учетом антропометрических данных оператора высокого роста, приведенных на рисунках 2 и 3, и измеряется по внутренней поверхности кабины и устройств ROPS, FOPS, не имеющих видимых следов деформации.

5.3 Минимальное рабочее пространство вокруг оператора может быть меньше указанного на рисунках 5 и 6, если установлено, что уменьшение рабочего пространства вокруг оператора при работе на конкретных землеройных машинах повышает эффективность его работы.

Возможные изменения рабочего пространства вокруг оператора приведены ниже:

5.3.1 Минимальная высота рабочего пространства вокруг оператора, равная 1050 мм относительно SIP, рекомендуется для размещения широко используемых сидений и обеспечения зазора для защитного шлема оператора. Минимальная высота ограждения вокруг рабочего пространства может быть уменьшена до 1000 мм относительно SIP в случаях, когда оператор не пользуется защитным шлемом (ГОСТ 27715).

5.3.2 Высота рабочего пространства может быть изменена для следующих разновидностей конструкций сидений:

для сиденья без вертикальной подвески - уменьшена на 40 мм;

для сиденья без вертикального регулирования высоты - уменьшена на 40 мм;

для сиденья с регулируемой спинкой - регулировкой спинки на угол более 15°.

5.4 Положение оператора может быть смещено от осевой линии рабочего пространства в направлении прямой видимости боковой поверхности землеройной машины при условии, что минимальное расстояние от SIP до внутренней боковой поверхности составляет не менее 335 мм.

5.5 В конструкции некоторых типов землеройных машин может быть предусмотрена возможность использования рабочего пространства меньшего размера, чем установлено в настоящем стандарте. Для таких машин минимальная ширина внутреннего пространства может быть уменьшена до 650 мм. При минимальной ширине пространства должно быть предусмотрено расположение органов управления, обеспечивающее эффективную работу и комфорт оператора.

5.6 Если оператор при работе с органами рулевого управления или для доступа к органам управления, расположенным сзади SIP, наклоняется вперед, минимальный зазор между задней стенкой и оператором может быть уменьшен до 250 мм плюс 1/2 значения продольной регулировки сиденья.

5.7 Расположение органов управления - по ГОСТ 27258.

Примечание - В некоторых районах мира более чем у 5 % операторов длина ног меньше значений, указанных для операторов низкого роста. Это следует учитывать при корректировке расположения зон комфорта и досягаемости для органов ножного управления согласно ГОСТ 27258.

Ключевые слова: машины землеройные, операторы машин, размеры операторов, рабочее пространство
