ГОСТ 408-93 Система проектной документации для строительства. Правила выполнения рабочей документации. Автоматизация технологических процессов. Часть 2

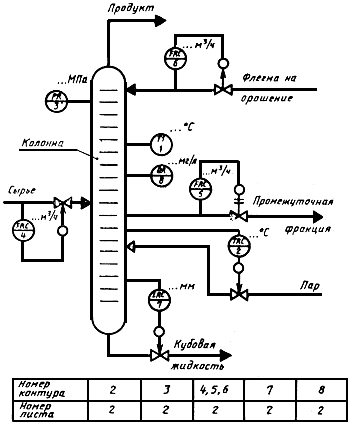

Рисунок 6

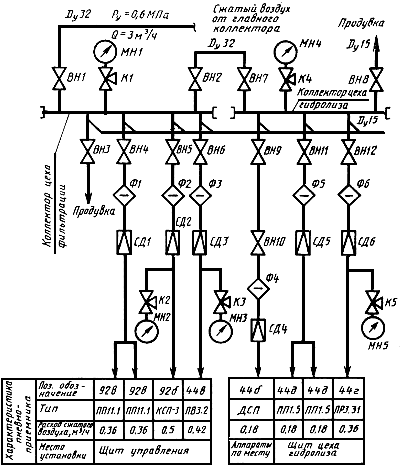

4.4.15 Примеры выполнения принципиальных пневматических схем приведены в приложениях Г и Д.
4.5 Схемы (таблицы) соединений и подключения внешних проводок
4.5.1 Общие требования
4.5.1.1 Соединения и подключения внешних проводок показывают в виде схем или таблиц.
4.5.1.2 Схемы соединений и подключения выполняют, как правило, раздельно для каждого автоматизируемого блока, монтаж которого осуществляют независимо от других. При этом, в наименовании схемы дополнительно указывают наименование блока.
Пример - Блок насосов. Схема соединений внешних проводок.
4.5.1.3 Рекомендуется на схемах соединений внешних проводок приводить подключения электропроводок к приборам, установленным непосредственно на технологическом оборудовании и коммуникациях, а также к одиночным внещитовым (местным) приборам.
При незначительном объеме электропроводок, подключаемых к техническим средствам автоматизации, эти подключения допускается приводить на схеме соединений, не выполняя схемы подключения.
4.5.1.4 Подключения электропроводок к групповым установкам приборов, щитам и пультам, комплексам технических средств рекомендуется приводить на самостоятельных схемах подключения.
4.5.1.5 Технические средства, для которых на схемах приводят подключения электропроводок, изображают упрощенно внешними очертаниями или в виде прямоугольников, в которых:
- вводные элементы (например, гермовводы, сальники) - по контуру прямоугольника показывают условными графическими обозначениями по ГОСТ 2.702;
- входные и выходные элементы показывают в виде кружков (для круглых штепсельных разъемов) или прямоугольников (например, для сборок и колодок зажимов и др. элементов соответствующей формы).
4.5.1.6. Обозначения (внещитовых приборов), порядковый номер и тип (соединительных коробок) указывают над полкой линии выноски, под полкой - обозначение и/или номер листа установки (рисунок 7)

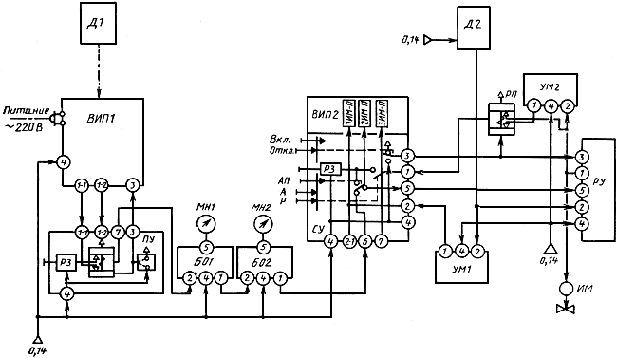

Рисунок 7
Для остальных технических средств внутри прямоугольника указывают их наименование, а также:
- номер листа (обозначение документа) чертежа установки (для групповой установки);
- обозначение эскизного чертежа общего вида (для щитов и пультов).
4.5.1.7 Обозначение жил кабелей и проводов на схемах и таблицах соединений и подключения принимают в соответствии с принципиальными электрическими схемами.
4.5.2 Правила выполнения схем соединений внешних проводок
4.5.2.1 На схеме соединений в общем случае приводят:
- первичные приборы и исполнительные механизмы, установленные непосредственно на технологическом оборудовании и коммуникациях;
- внещитовые приборы и групповые установки приборов;
- щиты, пульты, комплексы технических средств;
- внешние электрические и трубные проводки между всеми техническими средствами автоматизации;
- защитное заземление и зануление систем автоматизации;
- перечень элементов по ГОСТ 2.701.
4.5.2.2 Первичные приборы и исполнительные механизмы изображают в верхней части схемы под таблицей данных, выполняемой по рисунку 8. Ниже располагают внещитовые приборы, щиты и др. технические средства.
Рисунок 8
4.5.2.3 Технические средства автоматизации, для которых на схеме не приводят подключения электропроводок, изображают:
- приборы - условными графическими обозначениями по ГОСТ 21.404;
- групповые установки, соединительные коробки, щиты и пульты, комплексы технических средств - в виде прямоугольников, в которых указывают их наименование, обозначение и/или номер листа, на котором приведены схемы подключения;
- единичные щиты и пульты - в соответствии с рисунком 9;
- протяжные коробки - в виде прямоугольников, внутри которых штриховыми линиями показывают разветвление жгутов проводов - в соответствии с рисунком 10;
- составные щиты и пульты - в соответствии с рисунком 11.
Рисунок 9
Рисунок 10
Рисунок 11
4.5.2.4 Внешние электрические и трубные проводки выполняют отдельными сплошными основными толстыми линиями. При этом проводки, проложенные в коробках, изображают двумя параллельными тонкими линиями на расстоянии 3-4 мм друг от друга.
Для каждой проводки, над изображающей ее линией, приводят техническую характеристику (тип, марку кабеля, провода, трубы и т.д.) и длину проводки. Допускается длину указывать под линией проводки. Для электропроводок в защитных трубах под линией указывают характеристику и длину защитной трубы.
Контрольным кабелям и защитным трубам, в которых проложены жгуты проводов, присваивают порядковые номера. Порядковые номера коробам присваивают с добавлением буквы К.
Пример - 1К, 2К и т.д.
Трубным проводкам (импульсным, командным, питающим, дренажным, вспомогательным и др.), в т.ч. пневмокабелям, присваивают порядковые номера с добавлением перед ними цифры 0.
Номера проводок указывают в окружностях, помещаемых в разрыве линий.
4.5.2.5 Импульсные трубные проводки высокого давления (свыше 10 МПа) изображают на схемах соединений во фронтальной диметрической проекции с указанием всех элементов проводок.
4.5.2.6 Защитные заземление и зануление систем автоматизации показывают на схемах соединений с применением графических условных обозначений в соответствии с таблицей Е.1 (приложение Е).
Жилам кабелей и проводов, используемых в качестве нулевых защитных проводников, присваивают цифровое обозначение с добавлением буквы "N".
Пример - 801N.
4.5.2.7 Технические требования к схеме в общем случае должны содержать:
- ссылки на схемы автоматизации, на которых указаны позиционные обозначения приборов;
- пояснения по нумерации кабелей, проводов, труб, коробов (при необходимости);
- указания по защитному заземлению и занулению электроустановок.
4.5.2.8 В перечень элементов, выполняемый по ГОСТ 2.701, включают:
- запорную арматуру;
- соединительные и протяжные коробки;
- кабели, провода, пневмокабели;
- материалы для защитного заземления и зануления оборудования и проводок.
Графу "Поз. обозначение" не заполняют.
4.5.2.9 Для сложных соединений электропроводок в системе автоматизации (например, при преобладании систем управления электроприводами), когда применяют многожильные магистральные кабели, соединение проводок целесообразно показывать по упрощенной схеме, отражающей только структуру проводок. В этом случае все приборы показывают условными обозначениями в соответствии со схемой автоматизации (без таблицы данных), остальные технические средства - в виде прямоугольников.
Линии связи (независимо от количества прокладываемых проводов, кабелей, коробов) показывают одной линией, без указания характеристик и длины проводок, над линией связи указывают номера проводок.
Для такой схемы выполняют таблицу соединений внешних проводок, в которой приводят все остальные сведения, необходимые для монтажа проводок.

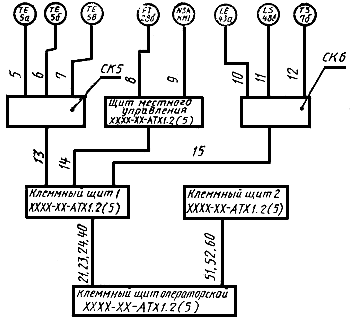

Пример выполнения схемы соединения внешних проводок приведен на рисунке 12.
Рисунок 12
4.5.3 Правила выполнения схем подключения внешних проводок
4.5.3.1 На схеме подключения в общем случае показывают подключения проводок к групповым установкам внещитовых приборов, соединительным коробкам, щитам (включая клеммные), пультам, комплексам, их составным частям. При сложных подключениях к одиночным внещитовым приборам, электроаппаратам и др. техническим средствам (например, для отдельных типов газоанализаторов и концентратомеров, пускателей, кнопочных постов управления), их также показывают на схеме подключения.
4.5.3.2 На схеме подключения приводят и наносят:
- изображения устройств, к которым подключают проводки (по п 4.5.1.5);
- подключение к ним жил кабелей, проводов и труб и их обозначения (по п.4.5.1.7);
- отрезки кабелей, труб в соответствии со схемой соединений. Отрезки кабелей и труб, противоположные подключению, заканчивают фигурной скобкой со ссылкой на обозначение и/или номер листа основного комплекта, на котором приведена схема соединений.

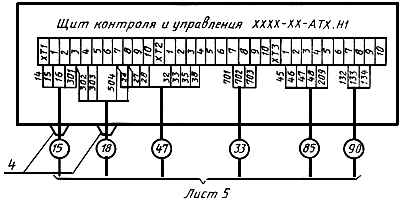

Пример изображения подключения внешних проводок к единичному односекционному щиту приведен на рисунке 13.
Рисунок 13
4.5.4 Правила выполнения таблиц соединений и подключения внешних проводок
4.5.4.1 Таблицу соединений выполняют по форме 4. На первом листе таблицы приводят перечень элементов и технические требования.
4.5.4.2 В графах таблицы соединений указывают:
- в графе "Кабель, жгут, труба" - номер электрической или трубной проводки;
- в графе "Направление" - наименование или обозначение технических средств автоматизации, от которых (откуда) и к которым (куда) направлена данная соединительная проводка;
- в графе "Направление по чертежам расположения" - адрес прокладки внешних проводок;
- в графе "Измерительная цепь" ставят "плюс" - только для измерительных цепей;
- в графе "Чертеж установки" - обозначение чертежа установки приборов средств автоматизации, указанных в подзаголовке "Откуда" графы "Направление".

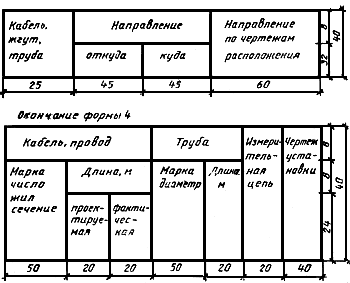

Форма 4
Остальные графы заполняют в соответствии с их наименованиями. При этом в графе "Кабель, провод" не указывают фактическую длину, а в графе "Труба" дополнительно указывают толщину стенок труб, в т.ч. защитных, для пневмокабеля -его марку и количество труб.
4.5.4.3 Таблицу подключения выполняют по форме 5 по разделам, соответствующим наименованиям технических средств (например, щиты, пульты, соединительные коробки). Их наименования записывают в таблицу в виде заголовка и подчеркивают его.
В таблицу записывают вначале электрические проводки, затем (с нового листа) трубные.
В таблице между записями разных устройств рекомендуется оставлять свободные строки.
Форма 5
4.5.4.4 В графах таблицы подключения указывают:
- в графе "Кабель, жгут" - номер кабеля, жгута проводов, провода, пневмокабеля, подключаемого к устройству, указанному в заголовке;
- в графе "Проводник" - обозначения жил кабелей, проводов, пневмокабелей. Если два проводника подключают к одному выводу (зажиму), рядом с обозначением проводника ставят "звездочку";
- в графе "Вывод" - обозначение вывода и номер зажима (сборки переборочных соединителей и номер соединителя), т.е. место подключения жил кабеля (труб) в данном устройстве.
4.6 Чертежи расположения оборудования и внешних проводок систем автоматизации
4.6.1 На чертежах расположения (планах, разрезах, фрагментах, узлах) оборудования и внешних проводок систем автоматизации (далее - чертежи расположения) в общем случае показывают и приводят:
- контуры зданий (сооружений) с расположением технологического оборудования и коммуникаций;
- технические средства автоматизации;
- потоки проводок, одиночные электрические и трубные проводки, несущие и опорные конструкции для их прокладки;
- проходы проводок через стены и перекрытия;
- спецификацию к чертежам расположения по форме 7 ГОСТ 21.101.
4.6.2 На чертежах расположения приводят:
- координационные оси здания (сооружения);
- отметки чистых полов этажей и площадок, на которых устанавливают технические средства автоматизации;
- классы взрыво- и пожароопасных зон, категорию и группу взрывоопасных смесей и границы взрывоопасных зон в помещениях и наружных установках в соответствии с требованиями Правил устройства электроустановок (ПУЭ) -при наличии на объекте взрыво- и пожароопасных зон.
Пример - В - Ia (IT2 винилацетат).
4.6.3 На чертежах расположения допускается не указывать:
- приборы (ртутные термометры, манометры и т.д.), расположенные на технологическом оборудовании и трубопроводах и не имеющие подключаемых к ним линий связи;
- защитные заземление и зануление систем автоматизации.
4.6.4 Расположение технических средств автоматизации и внешних проводок в помещениях контроля и управления, а также в помещениях датчиков рекомендуется выполнять на отдельных листах.
4.6.5 Планы расположения выполняют, как правило, в том же масштабе, что и планы с расположением технологического оборудования и основных трубопроводов.
4.6.6 Наименование и обозначение технологического оборудования указывают внутри его контура или на полке линии-выноски.
4.6.7 Условные графические обозначения приборов, несущих и опорных конструкций для прокладки внешних проводок принимают по таблице Е.2. Рядом с условными графическими обозначениями приборов указывают их позиционные обозначения, принятые по спецификации оборудования (рисунок 14).
Рисунок 14
Конструкциям узлов крепления проводок, а также несущим конструкциям для прокладки внешних проводок присваивают позиции по спецификации к чертежу расположения и указывают их на полках линий-выносок; номера кабелей, проводов и труб указывают в прямоугольниках (шрифтом 2,5 мм) под полкой линии-выноски в соответствии с рисунком 15.
Рисунок 15
4.6.8 Условные графические изображения щитов, пультов, одиночных и групповых установок приборов, внешних проводок, соединительных и протяжных коробок принимают по ГОСТ 21.614.
Номера соединительных и протяжных коробок указывают (по схеме или таблице соединений) на полке линии-выноски.
4.6.9 Технические средства, а также потоки электрических и трубных проводок на чертежах расположения привязывают к координационным осям или конструкциям зданий и сооружений. Для потоков электрических и трубных проводок на разрезах указывают отметку низа или верха прокладки потока.
Одиночные приборы допускается не привязывать.
4.6.10 Нумерацию электрических и трубных проводок указывают в следующих местах потока и случаях:
- у средств автоматизации, щитов и пультов, соединительных и протяжных коробок и т.д. (в начальной и конечной точках);
- у ответвления проводки от потока;
- при изменении количества кабелей, проводов и труб в потоке;
- при переходе в смежное помещение или на другой этаж.
4.6.11 Указания об особенностях прокладки электрических и трубных проводок приводят на полках линий-выносок, как показано на рисунках 16 и 17.
Рисунок 16
Рисунок 17
4.6.12 Допускается выполнять чертежи расположения адресным методом, при котором изображают только несущие конструкции без указания номеров прокладываемых проводок. Изображения потоков, коробов, лотков, кабельных конструкций разбивают на участки, которым присваивают порядковые номера.
Номера участков проставляют на линиях-выносках в окружностях и на границе изменения указывают количество кабелей, проводов и труб, проложенных на конструкциях в соответствии с рисунком 18. Номера участков указывают также в таблице соединений в графе "Направление по чертежам расположения".
Рисунок 18
4.6.14* Технические требования в общем случае должны содержать:
________________
* Нумерация соответствует оригиналу. - Примечание "КОДЕКС".
- ссылки на строительные, технологические и др. чертежи, в которых размещены элементы автоматизации, закладные конструкции, тоннели, каналы, проемы, и т.п., с указанием обозначений этих чертежей и организации-разработчика;
- указания о совместной прокладке электрических проводок;
- ссылки на схемы соединений внешних проводок, на основании которых выполнялись чертежи расположения;
- ссылки на строительные нормы и правила, на основании которых необходимо вести монтаж систем автоматизации;
- методы уплотнения проходов (при необходимости).
4.6.15 В спецификацию к чертежу расположения включают:
- несущие и опорные конструкции;
- трубные блоки;
- конструкции проходов проводок через стены и перекрытия зданий и сооружений;
- конструкции узлов установки и крепления для прокладки проводок;
- монтажные изделия и материалы.
Графу спецификации "Масса" не заполняют.
4.7 Чертежи установок средств автоматизации
4.7.1 При отсутствии типовых чертежей в составе основного комплекта выполняют чертежи установок приборов, щитов, пультов, крепления электрических и трубных проводок (далее - чертежи установок) как при их отдельном монтаже, так и при их сборке в блоки систем автоматизации (блоки СА).
4.7.2 На чертежах установок в общем случае показывают:
- упрощенное изображение несущей конструкции и расположенные на ней приборы, рамки для надписей (при необходимости);
- подключение к приборам внешних проводок;
- размеры между осями приборов;
- спецификацию по форме 7 ГОСТ 21.101;
- таблицу надписей для рамок по форме 6.
Форма 6

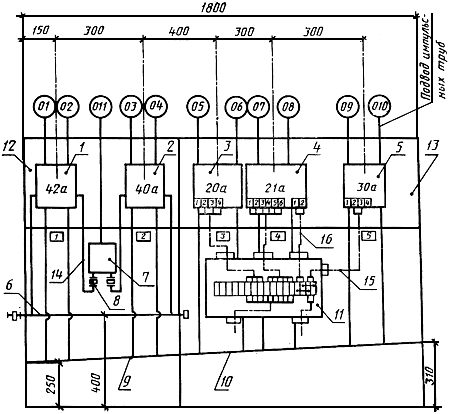

Пример выполнения чертежа установки приведен в приложении Ж.
4.7.3 В спецификацию к чертежу установки включают изделия и материалы в следующей последовательности:
- технические средства автоматизации;
- изделия для установки и крепления (рамы, стойки, кронштейны и т.д.);
- изделия и детали, необходимые для монтажа электрических и трубных проводок (соединительные коробки, соединители и т.д.);
- кабели, провода, трубы.
4.7.4 Чертежи установки приборов и закладных конструкций на технологическом и инженерном оборудовании и коммуникациях выполняют в основных комплектах рабочих чертежей соответствующих марок (ТХ, ОВ, ВК и др.).
5. Эскизные чертежи общих видов нетиповых средств автоматизации
5.1.Эскизные чертежи общих видов нетиповых средств автоматизации разрабатывают:
- на детали, конструкции и устройства, применяемые при установке средств автоматизации (далее - эскизные чертежи устройств) при отсутствии типовых чертежей или в случае невозможного применения типовых чертежей опорных конструкций, конструкций крепления к строительным основаниям новых технических средств или при работе приборов в особых условиях (например, агрессивных средах);
- на щиты и пульты (кроме серийно выпускаемых щитов и пультов автоматизации конкретного технологического или инженерного оборудования, например, щитов котлов, компрессоров, приточных вентсистем).
5.2 Эскизные чертежи устройств
5.2.1 Эскизный чертеж определяет конструкцию нетипового устройства и содержит его упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации.
5.2.2 На каждое нетиповое устройство выполняют отдельный эскизный чертеж. Исключение составляет группа устройств, обладающих общими конструктивными признаками, на которые допускается выполнять групповой чертеж.
5.2.3 Эскизному чертежу присваивают самостоятельное обозначение, состоящее из обозначения основного комплекта рабочих чертежей по ГОСТ 21.101, через точку шифра H и порядкового номера эскизного чертежа.
Пример - 2345 - 11 - АТХ.Н1; 2345 - 11 - АТХ.Н2.
5.3 Эскизные чертежи общих видов щитов и пультов
5.3.1 Эскизные чертежи общих видов щитов, стативов, пультов (далее - чертежи щитов) разрабатывают на единичные и составные щиты.
5.3.2 Чертеж единичного щита в зависимости от функционального назначения щита и его конструктивных особенностей содержит:
- спецификацию;
- вид спереди;
- вид на внутренние плоскости;
- фрагменты видов;
- таблицу надписей по форме 6.
5.3.3 На виде спереди единичного щита показывают приборы, аппараты сигнализации и органы управления, элементы мнемосхем, надписи о назначении приборов.
При вводе проводок в щиты (шкафные, в т.ч. малогабаритные) в верхней части поля чертежа размещают вид на крышку щита, на котором указывают вводы для электрических и трубных проводок.
5.3.4 На чертеже вида на внутренние плоскости щитов боковые стенки, поворотные конструкции, крышки и т.п., находящиеся в разных плоскостях, изображают условно развернутыми в плоскости чертежа.
Над изображением помещают заголовок "Вид на внутренние плоскости (развернуто)".
5.3.5 На изображения плоскостей наносят:
- приборы, электроаппараты и пневмоаппараты;
- изделия для монтажа электрических и трубных проводок;
- элементы крепления внутрищитовой аппаратуры;
- жгуты электрических и трубных проводок.
5.3.6 Чертеж составного щита разрабатывают для сложных многопанельных (многошкафных) щитов. На чертеже приводят спецификацию и вид спереди.
На виде спереди составного щита технические средства автоматизации не показывают.
Вид спереди на составной щит, имеющий в плане сложную конфигурацию, изображают условно развернутым до совмещения в одну плоскость. Над изображением выполняют надпись "Развернуто". На поле чертежа для такого щита помещают схематичное изображение всего щита в плане.
5.3.7 Спецификацию щита выполняют по форме 7 ГОСТ 21.101. При этом графу "Масса" допускается не заполнять.
Спецификация составного щита содержит два раздела:
- сборочные единицы;
- стандартные изделия.
Единичные щиты, имеющие чертежи общих видов, включают в раздел "Сборочные единицы".
Вспомогательные элементы, не имеющие чертежа общего вида, включают в раздел "Стандартные изделия". Спецификация единичного щита, как правило, состоит из разделов:
- документация;
- детали;
- стандартные изделия;
- прочие изделия;
- материалы.
В раздел "Документация" включают таблицы соединений и подключения.
В раздел "Детали" включают нетиповые детали для установки приборов и аппаратуры внутри щитов (угольники, рейки), элементы (символы оборудования и коммуникаций) мнемосхем.
В раздел "Стандартные изделия" включают:
- щитовые конструкции;
- другие стандартные изделия.
В раздел "Прочие изделия" включают все приборы и аппаратуру, монтажные изделия по группам в следующей последовательности:
- приборы;
- электроаппараты;
- трубопроводная арматура;
- изделия для электромонтажа;
- изделия для монтажа трубных проводок;
- изделия для нанесения надписей.
В раздел "Материалы" включают электрические провода, указанные в таблице соединений, и трубы.
6. Спецификация оборудования, изделий и материалов
6.1 Спецификацию оборудования, изделий и материалов выполняют по ГОСТ 21.110.
В спецификацию оборудования включают все виды технических средств автоматизации, в том числе изделия индивидуального изготовления, которые должны быть смонтированы при выполнении монтажных работ.
6.2 Спецификация оборудования в общем случае состоит из разделов:
- приборы;
- комплексы технических средств;
- щиты и пульты;
- электроаппараты;
- трубопроводная арматура;
- кабели и провода;
- материалы;
- монтажные изделия;
- технические средства автоматизации, поставляемые комплектно с оборудованием.
6.3 Приборы рекомендуется записывать в спецификацию по параметрическим группам.
6.4 В подраздел "Технические средства автоматизации, поставляемые комплектно с оборудованием", включают средства автоматизации, поставляемые комплектно с технологическим или инженерным оборудованием и устанавливаемые при выполнении монтажных работ.
6.5 Допускается при необходимости выполнять спецификацию щитов и пультов самостоятельным документом.
В этом случае спецификациям присваивают следующие наименования и обозначения:
- спецификация оборудования, изделий и материалов - С1;
- спецификация щитов и пультов - С2.
Подраздел С1 "Щиты и пульты" не выполняют, если все примененные для автоматизации объекта щиты и пульты учтены в С2.
Приложение А
(справочное)
Перечень основных комплектов рабочих чертежей систем
автоматизации технологических процессов
|
|
|
|
Наименование основного комплекта
|
Марка
|
|
Системы автоматизации технологических процессов. (Контроль и регулирование технологических параметров, системы автоматизированного управления технологическим процессом (АСУТП), диспетчеризация технологического процесса, автоматизация узла, установки)
|
АТХ
|
|
Автоматизация систем пылеудаления
|
АПУ
|
|
Автоматизация систем отопления и вентиляции
|
АОВ
|
|
Автоматизация систем водоснабжения и канализации
|
АВК
|
|
Автоматизация наружных систем водоснабжения (насосные станции, системы оборотного водоснабжения)
|
АНВ
|
|
Автоматизация наружных систем водоснабжения и канализации
|
АНВК
|
|
Автоматизация газораспределительных устройств (ГРУ)
|
АГСВ
|
|
Автоматизация газораспределительных пунктов (ГРП)
|
АГСН
|
|
Автоматизация устройств теплоснабжения (тепловых пунктов)
|
АТС
|
|
Автоматизация тепломеханических решений котельных
|
АТМ
|
|
Автоматизация систем пожаротушения, дымоудаления
|
АПТ
|
|
Автоматизация холодильной установки
|
АХС
|
|
Автоматизация компрессорной станции (установки воздухоснабжения)
|
АВС
|
Приложение Б
(справочное)
Пример выполнения схемы автоматизации развернутым способом
Приложение В
(справочное)
Пример выполнения схемы автоматизации упрощенным способом
Приложение Г
(справочное)
Пример выполнения принципиальной пневматической
схемы контура управления
Приложение Д
(справочное)
Пример выполнения принципиальной схемы пневмопитания
Приложение Е
(рекомендуемое)
Условные графические обозначения
Таблица Е.1
|
|
|
|
Наименование
|
Обозначение
|
|
Защитный проводник, присоединяемый к корпусу электрооборудования
|
|
|
Жила кабеля или провода, используемая в качестве нулевого защитного проводника и присоединяемая к корпусу электрооборудования
|
|
|
Защитный проводник электрооборудования, присоединяемый к броне, оболочке кабеля или защитной трубе
|
|
Таблица Е.2
|
|
|
|
Наименование
|
Обозначение
|
|
Приборы и средства автоматизации:
|
|
|
- отборные устройства, первичные измерительные преобразователи (датчики), встраиваемые в технологическое оборудование и трубопроводы
|
|
|
- внещитовые приборы, исполнительные механизмы, электроаппаратура и другое оборудование, устанавливаемое вне щитов
|
|
|
Несущие конструкции (короба, мосты, лотки, трубные блоки и т.п.) на планах:
|
|
|
- на прямолинейных участках
|
|
|
- на поворотах
|
|
|
- при разветвлении
|
|
|
- проводки (поток) уходят на более высокую отметку или приходят с более высокой отметки
|
|
|
- проводки (поток) уходят на более низкую отметку или приходят с более низкой отметки
|
|
|
- проводки (поток) пересекают отметку, изображенную на плане, сверху вниз или снизу вверх и не имеют горизонтальных участков в пределах данного плана
|
|
|
- проводки (поток) уходят на более высокую или более низкую отметку, охватываемую данным планом
|
|
|
Несущие и опорные конструкции (короба, мосты, лотки, трубные блоки, кабельные конструкции и т.п.) в разрезах:
|
|
|
- короба, горизонтальная прокладка по стене
|
|
|
- мосты, лотки, горизонтальная прокладка по стене
|
|
|
- трубные блоки, горизонтальная и вертикальная прокладка по стене
|
|
|
- кабельные конструкции, установка на стене
|
|
Приложение Ж
(справочное)
Пример выполнения чертежа установки
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1995
Часть 1 | Часть 2
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
