ГОСТ Р 50404-92 Винты с цилиндрической скругленной головкой с прямым шлицем классов точности А и В

Предисловие

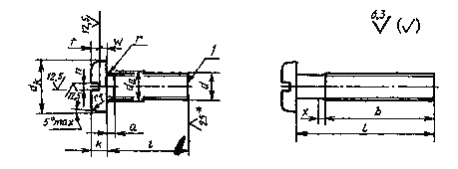

1. Размеры

2 Технические требования

ПРИЛОЖЕНИЕ (справочное) Теоретическая масса винтов

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ
ГОЛОВКОЙ С ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Slotted pan head screws.
Product grades A and B. Specifications

ГОСТ Р
50404-92
(ИСО 1580-83)

Номинальный диаметр резьбы d

M1,6

М2

М2,5

М3

(М3,5)¹⁾

М4

М5

М6

М8

М10

Р²⁾

крупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

мелкий

-

-

_

-

-

-

-

-

1

1,25

а, не более

крупный шаг

0,7

0,8

0,9

1

1,2

1,4

1,6

2

2,5

3

мелкий шаг

-

-

-

-

-

-

-

-

2

15

b

не менее

25

25

25

25

38

38

38

38

38

38

d_к

не более

3,2

4

5

5,6

7

8

9,5

12

16

20

не менее

2,9

3,7

4,7

5,3

6,64

7,64

9,14

11,57

15,57

d_a

не более

2,1

2,6

3,1

3,6

4,1

4,7

5,7

6,8

9,2

11,2

k

не более

1

1,3

1,5

1,8

2Д

2,4

3

3,6

4,8

6

А

0,86

1,16

1,36

1,66

1,96

2,26

2,86

3,3

4,5

5,7

В

0,86

1,05

1,25

1,55

1,85

2,15

2,75

3,3

4,5

5,7

n

номин.

0,4

0,5

0,6

0,8

1

1,2

1,2

1,6

2

2,5

не менее

0,46

0,56

0,66

0,86

1,06

1,26

1,26

1,66

2,06

2,56

не более

0,6

0,7

0,8

1

1,2

1,51

1,51

1,91

2,31

2,81

r

не менее

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,25

0,4

0,4

rf

справ.

0,5

0,6

0,8

0,9

1

1,2

1,5

1,8

2,4

3

t

не менее

0,35

0,5

0,6

0,7

0,8

1

1,2

1,4

1,9

2,4

х, не более

крупный шаг

0,9

1

1,1

1,25

1,5

1,75

2

2,5

3,2

3,8

мелкий шаг

-

-

-

-

-

-

-

-

2,5

3,2

w

не менее

0,3

0,4

0,5

0,7

0,8

1

1,2

1,4

1,9

2,4

¹⁾ Размеры, заключенные в скобки, применять не рекомендуется.

²⁾ Р - шаг резьбы.

Длина
винта l

Номинальный диаметр резьбы d

M1,6

М2

М2,5

М3

М3,5

М4

М5

М6

М8

М10

2

-

-

-

-

-

-

-

-

-

2,5

-

-

-

-

-

-

3

-

-

-

-

-

-

4

-

-

-

-

5

-

-

-

-

6

-

-

-

8

-

-

10

-

12

(14)

Стандартные длины

16

(18)

-

20

-

(22)

-

-

25

-

-

(28)

-

-

-

30

-

-

-

35

-

-

-

40

-

-

-

45

-

-

-

50

-

-

-

(55)

-

-

-

60

-

-

-

(65)

-

-

-

70

-

-

-

(75)

-

-

-

-

-

-

-

-

80

-

-

-

-

-

-

-

-

Примечания

1 Длины винтов, заключенные в скобки, применять не рекомендуется.

2 Винты с номинальными длинами, расположенными выше пунктирной линии, изготовляются с резьбой до головки.

Материал

Углеродистая сталь

Коррозионностойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические свойства

классы прочности и группы

3,6, 4.6, 4.8,
5.6, 5.8

21-26

31-35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

класс точности

Аи В

стандарт

неуказанные в таблицах 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения, формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4

ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0. ГОСТ 18160

Длина
винта
l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈,
при номинальном диаметре резьбы d, мм

Ml,6

М2

М2,5

М3

М3,5

М4

М5

М6

М8

М10

2

0,113

-

-

-

-

-

-

-

-

-

2,5

0,119

0,190

-

-

-

-

-

-

-

-

3

0,124

0,199

0,313

0,448

-

-

-

-

-

-

4

0,135

0,217

0,342

0,491

0,793

1,087

-

-

-

-

5

0,147

0,235

0,371

0,535

0,852

1,163

-

-

-

-

6

0,158

0,235

0,401

0,578

0,910

1,240

2,039

-

-

-

8

0,180

0,289

0,459

0,665

1,027

1,393

2,283

4,036

-

-

10

0,203

0,325

0,518

0,751

1,144

1,546

2,527

4,385

9,379

-

12

0,225

0,361

0,576

0,838

1,261

1,699

2,772

4,734

10,01

18,10

14

0,248

0,397

0,635

0,924

1,378

1,852

3,016

5,084

10,64

19,09

16

0,270

0,433

0,694

1,010

1,495

2,005

3,260

5,433

11,27

20,09

18

-

0,470

0,752

1,097

1,612

2,158

3,504

5,783

11,90

21,09

20

-

0,506

0,810

1,185

1,729

2,311

3,748

6,133

12,53

22,08

22

-

-

0,868

1,271

1,846

2,464

3,992

6,482

13,16

23,08

25

-

-

0,958

1,401

2,022

2,692

4,360

7,005

14,11

24,58

28

-

-

-

1,503

2,315

2,922

4,727

7,529

15,06

26,07

30

-

-

-

1,618

2,432

3,074

4,971

7,878

15,69

27,67

35

-

-

-

1,835

2,608

3,457

5,582

8,751

17,26

29,56

40

-

-

-

2,051

2,900

3,839

6,193

9,624

18,84

32,05

45

-

-

-

2,267

3,193

4,221

6,804

10,50

20,42

34,54

50

-

-

-

2,483

3,486

4,604

7,415

11,37

21,99

37,03

55

-

-

-

2,700

3,778

4,986

8,026

12,24

23,57

39,52

60

-

-

-

2,916

4,071

5,369

8,637

13,11

25,14

42,01

65

-

-

-

3,132

4,364

5,751

9,248

13,98

26,72

44,50

70

-

-

-

3,349

4,657

5,133

9,859

14,86

28,30

47,00

75

-

-

-

-

-

-

-

-

29,87

49,50

80

-

-

-

-

-

-

-

-

31,45

52,00

Примечание - Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.
