Настоящий стандарт распространяется на вибропогружатели и сваевыдергиватели (далее - вибропогружатели), предназначенные для забивки и извлечения свай, свай-оболочек, металлического шпунта, труб и других элементов в промышленном и гражданском строительстве.

Требования 4.3, 4.4, 5.1.4, 5.2.1, 5.3 и раздела 6 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы

ГОСТ 8.326-89 Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений

ГОСТ 8.513-84 Государственная система обеспечения единства измерений. Поверка средств измерений. Организация и порядок проведения

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная антикоррозионная защита изделий. Общие требования

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы. Технические требования и обозначения

ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 12969-67 Таблички для машин и приборов. Технические требования

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 17822-91 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от устройств с двигателями внутреннего сгорания. Нормы и методы испытаний

ГОСТ 25646-95 Эксплуатация строительных машин. Общие требования

ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания

ГОСТ 27256-87 (ИСО 7128-83) Машины землеройные. Методы определения размеров машин с рабочим оборудованием

ГОСТ 27518-87 Диагностирование изделий. Общие требования

ГОСТ 27718-88 (ИСО 4510-2-86) Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники

ГОСТ 27922-88 (ИСО 6016-82) Машины землеройные. Методы измерения масс машин в целом, рабочего оборудования и составных частей

ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки

ГОСТ Р 50906-96 Оборудование сваебойное. Общие требования безопасности

3 Определения

3.1 В настоящем стандарте применяют термины по ГОСТ Р 50906.

4 Типы и основные параметры

4.1 Вибропогружатели подразделяют на следующие типы.

4.1.1 По виду воздействия на свайный элемент:

- вибрационные безударные (Б);

- виброударные (У).

4.1.2 По виду источника подводимой энергии:

- электрические (Э);

- гидравлические (Г);

- электрогидравлические (Э/Г).

4.1.3 По частоте воздействия на свайный элемент:

- низкочастотные с частотой колебаний до 800 в минуту;

- высокочастотные с частотой колебаний более 800 в минуту.

4.2 Максимальную вынуждающую силу (расчетную) вибропогружателя, кН, рекомендуется выбирать из следующего ряда чисел: 50, 80, 120, 150, 200, 250, 350, 450, 550, 650, 750, 900, 1050, 1250, 1750, 2000, 2400, 2800, 3400, 4000.

Допускаемое отклонение ±10 %.

4.3 В технических условиях на вибропогружатели конкретных моделей устанавливают следующие показатели:

- тип погружаемого (извлекаемого) элемента: шпунт, металлические трубы, сваи полые и сплошные, сваи-оболочки;

- наибольшую массу погружаемого элемента;

- грузоподъемность используемого в качестве базы грузоподъемного оборудования;

- типовые грунтовые условия;

- номинальную частоту колебаний;

- статический момент дебалансов;

- расчетную максимальную вынуждающую силу;

- усилие зажатия погружаемого (извлекаемого) элемента наголовником;

- массу ударной части (бойка)*;

- ход бойка*;

- энергию удара бойка*;

- частоту ударов бойка*;

- номинальную мощность приводного двигателя;

- массу вибропогружателя (без выносной приводной станции, пульта управления и соединений);

- эксплуатационную массу вибропогружателя (полную);

- номинальное давление и расход рабочей жидкости в гидросистеме привода вибровозбудителя и наголовника;

- габаритные размеры вибропогружателя без выносной приводной станции и пульта управления;

- габаритные размеры выносной приводной станции и пульта управления;

- уровень звука в опасной зоне (по ГОСТ 50906);

- ресурс до первого капитального ремонта (средний ресурс) или до списания (полный ресурс);

- критерии отказов и предельного состояния.

* Для виброударных погружателей.

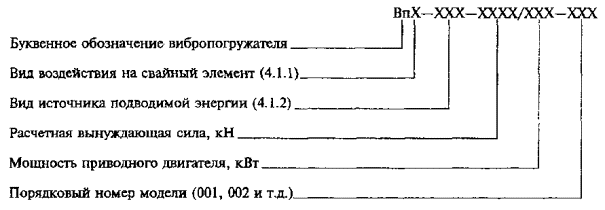

4.4 Вибропогружатели конкретных моделей должны иметь следующую структуру обозначения (индексацию):

Пример условного обозначения безударного гидравлического вибропогружателя с мощностью приводного двигателя 160 кВт, расчетной вынуждающей силой 1250 кН второй модели:

ВпБ-Г-1250/160-002 ГОСТ Р 51363-99

5 Технические требования

5.1 Характеристики

5.1.1 Вибропогружатели следует изготавливать в соответствии с требованиями настоящего стандарта, технических условий и рабочих чертежей на вибропогружатели конкретных моделей, утвержденных в установленном порядке.

5.1.2 Климатическое исполнение и категория размещения вибропогружателя - по ГОСТ 15150 по согласованию с заказчиком.

5.1.3 В конструкции вибропогружателей рекомендуется предусматривать:

- возможность настройки и регулировки динамических параметров вибровозбудителя для выбора оптимального режима работы в зависимости от грунтовых и других условий эксплуатации;

- возможность максимального снижения уровня вибрации, передаваемой на грузоподъемный механизм;

- управление вибропогружателем и ежедневное техническое обслуживание одним человеком;

- свободный доступ к местам смазки и регулировки;

- возможность использования средств технического диагностирования для оценки технического состояния вибропогружателя в соответствии с требованиями ГОСТ 27518. При этом конкретные требования к местам присоединения средств диагностирования следует устанавливать в технических условиях на конкретные модели вибропогружателей.

5.1.4 Вибропогружатель, при необходимости, должен быть оснащен устройством для снижения радиопомех до уровня, установленного в ГОСТ 17822.

5.1.5 Вибропогружатель может быть снабжен системой динамического торможения приводного двигателя вибровозбудителя при его отключении.

5.1.6 Окраску вибропогружателя следует осуществлять в соответствии со схемой окраски конкретной модели по классу VI ГОСТ 9.032 и группе условий эксплуатации У1 по ГОСТ 9.104; для наружных поверхностей, подвергающихся нагреву, группа условий эксплуатации 8 по ГОСТ 9.032.

5.2 Комплектность

5.2.1 Комплект поставки должен включать:

- вибропогружатель с наголовником в сборе;

- пульт управления;

- электрическую или гидравлическую станцию с ДВС (по согласованию с заказчиком);

- запасные части, инструмент и материалы согласно ведомости ЗИП;

- сертификат соответствия;

- эксплуатационную документацию по ГОСТ 2.601.

5.2.2 Комплект поставки по согласованию с потребителем может быть дополнен:

- ремонтной документацией по ГОСТ 2.602 (через 18 мес после начала серийного производства на партию машин по заказам эксплуатирующих и ремонтных организаций);

- руководством по текущему ремонту, перечнем быстроизнашивающихся деталей.

5.3 Маркировка

5.3.1 На каждом вибропогружателе должна быть прикреплена маркировочная табличка по ГОСТ 12969, содержащая следующие данные:

- наименование предприятия-изготовителя или его товарный знак;

- индекс вибропогружателя;

- заводской номер вибропогружателя;

- обозначение нормативного документа, по которому изготавливают вибропогружатель;

- надпись с указанием страны-изготовителя, например, «Сделано в России».

5.3.2 На каждое грузовое место должна быть нанесена транспортная маркировка по ОСТ 14192.

5.4 Упаковка и консервация

5.4.1 Требования к упаковке должны быть установлены в технических условиях на вибропогружатели конкретных моделей в соответствии с требованиями ГОСТ 9.014.

5.4.2 Консервация вибропогружателей, запасных частей и инструмента - по ГОСТ 9.014.

6 Требования эргономики, безопасности и охраны окружающей среды

6.1 Требования безопасности и конструкция вибропогружателя должны соответствовать ГОСТ Р 50906.

6.2 Конструкция вибропогружателя должна предусматривать размещение дебалансов в закрытом корпусе, исключающем возможность их выпадения в случае аварии.

6.3 Конструкция вибропогружателя должна обеспечивать возможность удобного, надежного и безопасного навешивания вибропогружателя на грузоподъемный механизм и закрепления его на погружаемом или извлекаемом элементе.

6.4 Размещение и монтаж электрооборудования вибропогружателя должны производиться в соответствии с правилами [1].

6.5 Цепные, ременные и зубчатые передачи (при их наличии) должны быть закрыты защитными кожухами.

6.6 Гидроцилиндры наголовника должны быть снабжены гидроаккумуляторами и гидрозамками, обеспечивающими сохранение усилия зажатия при падении давления в напорной магистрали гидросистемы.

6.7 Все разъемные соединения должны быть застопорены для исключения их самопроизвольного разъединения.

7 Правила приемки

7.1 Для проверки качества изготовления вибропогружателей серийного производства проводят приемо-сдаточные, а также обязательные и добровольные* сертификационные испытания.

* Обязательные сертификационные испытания включают в себя проверку требований эргономики, безопасности и охраны окружающей среды. Добровольные сертификационные испытания, кроме вышеуказанных параметров, включают в себя также проверку показателей назначения

Объем приемо-сдаточных испытаний устанавливают в технических условиях на конкретные модели вибропогружателей.

Сертификационные испытания проводят в установленном порядке.

В случае отсутствия добровольных сертификационных испытаний для проверки показателей назначения вибропогружателя не реже одного раза в два года проводят периодические испытания.

7.2 Приемо-сдаточным испытаниям подвергают каждый вибропогружатель.

7.3 Сертификационным испытаниям подвергают вибропогружатели, прошедшие приемо-сдаточные испытания и полностью укомплектованные. Испытания проводят в соответствии с порядком, установленным Госстандартом России.

7.4 При приемо-сдаточных испытаниях проводят:

- визуальный контроль;

- испытания без нагрузки, включающие в себя обкатку вибропогружателя и проверку работы гидравлического наголовника;

- испытания под нагрузкой, при которых проверяют:

- правильность работы узлов гидропривода,

- надежность резьбовых соединений,

- работу системы динамического торможения при ее наличии;

- потребляемую мощность приводного двигателя,

- давление и расход рабочей жидкости.

7.5 При добровольных сертификационных испытаниях проверяют параметры и требования, перечисленные в 4.3 (кроме расчетных параметров и показателей надежности), а также все требования раздела 6.

8 Методы испытаний

8.1 Требования к средствам испытаний

8.1.1 Перечень средств измерений, испытательного оборудования и материалов, необходимых для проведения испытаний, приводят в методике испытаний.

8.1.2 Стандартизованные средства измерений должны быть проверены в соответствии с требованиями ГОСТ 8.513; нестандартизованные - аттестованы по ГОСТ 8.326.

8.1.3 Погрешности средств измерений не должны быть более:

±0,3 % - линейных размеров до 10000 мм;

±0,5 % - линейных размеров св. 10000 мм;

±0,02 рад (1 º) - угловых величин;

±2,5 % - массы;

±1 % - времени;

±1 °С - температуры;

±2 % - площади поверхности;

±2 % - усилий до 1000 Н;

±2,5 % - усилий св. 1000 Н;

±3 % - частоты колебаний.

8.2 Подготовка к испытаниям

8.2.1 Вибропогружатель предъявляют на испытания со следующим комплектом документации:

- программой и методикой испытаний;

- эксплуатационной документацией по ГОСТ 2.601;

- нормативным документом на серийно выпускаемый вибропогружатель;

- актом приемо-сдаточных испытаний и протоколом предшествующих сертификационных испытаний (для сертификационных испытаний);

- комплектом рабочих чертежей.

8.3 Проведение испытаний

8.3.1 Визуальный контроль испытуемого вибропогружателя и его составных частей проводят без снятия и разборки агрегатов.

При этом проверяют:

- комплектность, в том числе сопроводительной документации;

- отсутствие видимых повреждений агрегатов, деталей и некачественного выполнения покрытий, сварных швов и крепежных соединений;

- состояние уплотнений, отсутствие течи масла и других жидкостей;

- заправку топливом, рабочими и охлаждающими жидкостями, смазочными материалами в необходимых количествах;

- качество сборки и монтажа узлов и агрегатов;

- наличие пломб и маркировки.

8.3.2 Обкатку вибропогружателя с нулевым значением дебаланса проводят в течение 30 мин. При этом проверяют:

- правильность зацепления зубчатых передач;

- нагрев подшипников качения;

- надежность уплотнений.

8.3.3 Работу системы динамического торможения, при ее наличии, оценивают по времени срабатывания ее от момента отключения двигателя до полной остановки дебалансных валов вибровозбудителя, которое должно быть не более 5 с.

8.3.4 Потребляемую мощность электродвигателя с установленными в нулевое положение дебалансами вибровозбудителя определяют с помощью ваттметра, подключенного на время испытаний к станции управления.

8.3.5 Возможность погружения и (или) извлечения свайных элементов с заданным поперечным сечением на установленную глубину проверяют экспериментальным путем на строительной площадке или в лабораторных условиях в грунтах, работа в которых предусмотрена в эксплуатационной документации на вибропогружатель.

Испытания проводят не менее чем на пяти свайных элементах.

8.3.6 Статический момент массы дебаланса* К, Нм, проверяют на всех ступенях дебаланса при отключенном двигателе по углу поворота входного дебалансного вала (α) относительно статического положения под действием контрольного момента Мк, Нм, прикладываемого к входному валу с помощью рычага с грузиком. При этом валы должны располагаться в горизонтальной плоскости, а приводная передача от двигателя должна быть отсоединена.

* Проверку проводят в процессе приемочных испытаний.

Статический момент К рассчитывают по формуле

8.3.7 Максимальную вынуждающую силу* Т, Н, рассчитывают по формуле

* Проверку проводят в процессе приемочных испытаний.

где f - частота колебаний вибровозбудителя, определяемая с помощью тахометра, Гц;

g - ускорение свободного падения, м/с².

8.3.8 Усилие зажатия гидравлическим наголовником* F, Н, погружаемого (извлекаемого) элемента рассчитывают по формуле

F = SP,

где S - площадь сечения гидроцилиндра наголовника, м²;

Р - давление в гидросистеме наголовника, Па.

* Проверку проводят в процессе приемочных испытаний.

8.3.9 Давление в гидросистеме определяют по манометру, установленному на время испытаний на насосную станцию.

8.3.10 Частоту ударов бойка N, Гц, определяют с помощью тахометра, фиксирующего частоту оборотов вибровозбудителя.

8.3.11 Энергию удара бойка* Е, кДж, рассчитывают по формуле

где т - масса бойка, кг;

h - ход бойка, м.

* Проверку проводят в процессе приемочных испытаний.

8.3.12 Расход рабочей жидкости определяют расходомером, установленным на время испытаний в сбросную магистраль гидросистемы, или путем подключения сбросной магистрали гидросистемы на время испытаний к мерной емкости.

8.3.13 Показатели массы проверяют по ГОСТ 27922.

8.3.14 Геометрические показатели проверяют по ГОСТ 27256.

8.3.15 Соответствие требованиям 5.1.3 оценивают визуально и в процессе испытаний в условиях эксплуатации.

8.3.16 Показатели эргономики, безопасности и охраны окружающей среды проверяют по ГОСТ Р 50906.

9 Транспортирование и хранение

9.1 Группа условий хранения и транспортирования 7 (Ж.1) по ГОСТ 15150.

9.2 Вибропогружатели при транспортировании должны вписываться в установленный габарит погрузки в соответствии с условиями, действующими на соответствующем виде транспорта.

10 Указания по эксплуатации

10.1 Требования к эксплуатации вибропогружателей - по ГОСТ 25646.

10.2 В эксплуатационной документации должен быть приведен перечень инструментов и приборов для обслуживания по ГОСТ 28983 и ГОСТ 27253, а также перечень приспособлений для ремонтов по ГОСТ 27718.

11 Гарантии изготовителя

11.1 Изготовитель гарантирует соответствие вибропогружателя требованиям настоящего стандарта и технических условий на конкретные модели при соблюдении условий эксплуатации, хранения и монтажа.

11.2 Гарантийный срок эксплуатации вибропогружателя должен быть не менее восьми месяцев со дня ввода в эксплуатацию или не менее двенадцати месяцев со дня отгрузки его потребителю, но в пределах ресурса, установленного в технических условиях на вибропогружатели конкретных моделей.

ПРИЛОЖЕНИЕ А

(справочное)

Библиография

[1] Правила устройства электроустановок (ПУЭ)

Ключевые слова: вибропогружатели, сваевыдергиватели, сваи, строительство, вибрация
