ГОСТ Р 51527-99 Совместимость технических средств электромагнитная. Стабилизированные источники питания постоянного тока. Кондуктивные электромагнитные помехи. Нормы и методы испытний
ГОСТ Р
51527-99
(МЭК 60478-3-89)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная
СТАБИЛИЗИРОВАННЫЕ ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА.
КОНДУКТИВНЫЕ ЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ
Нормы и методы испытаний
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации в области электромагнитной совместимости технических средств (ТК 30)
2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Госстандарта России от 28 декабря
3. Настоящий стандарт содержит аутентичный текст международного стандарта МЭК 60478-3 (1989-10), издание 2 «Стабилизированные источники питания постоянного тока. Часть 3. Опорные уровни и измерение кондуктивных электромагнитных помех (ЭМП)» с дополнительными требованиями, отражающими потребности экономики страны
4. ВВЕДЕН ВПЕРВЫЕ
Содержание
3. Устройства с потребляемым током не более 25 А 4. Устройства с потребляемым током более 25 А, но менее 100 А
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Совместимость технических средств электромагнитная СТАБИЛИЗИРОВАННЫЕ ИСТОЧНИКИ ПИТАНИЯ
ПОСТОЯННОГО ТОКА. Conducted electromagnetic interference. Limits and test methods Electromagnetic compatibility of technical equipment. Stabilized power supplies, d.c.output. |
Дата введения 2001-01-01
1. Область применения
Настоящий стандарт распространяется на стабилизированные источники питания постоянного тока и особенно импульсные источники питания (далее в тексте - устройства).
Стандарт применяется для устройств, предназначенных для использования в электротехнических, электронных и радиоэлектронных изделиях, аппаратуре и оборудовании, подключаемых к низковольтным электрическим сетям переменного тока, для обеспечения их электропитанием постоянным током.
Настоящий стандарт устанавливает методы испытаний устройств и требования к средствам измерений кондуктивных электромагнитных помех, создаваемых устройствами, а также нормы индустриальных радиопомех (далее в тексте - радиопомехи) на входных и выходных зажимах устройств. Нормы радиопомех на входных зажимах устройств, установленные настоящим стандартом, позволяют оценить степень совместимости устройств с конечным проектируемым оборудованием и его соответствие требованиям стандартов. Нормы кондуктивных радиопомех на выходных зажимах позволяют сравнить эффективность устройств различных типов.
Требования к излучаемым радиопомехам в настоящем стандарте не установлены.
Настоящий стандарт распространяется на устройства с потребляемым током не более 25 А. Для устройств с потребляемым током более 25 А устанавливают дополнительные требования.
Нормы и методы испытаний относятся к полосе частот 10 кГц - 30 МГц.
Нормы и методы испытаний, установленные в настоящем стандарте, должны быть приведены в технической документации на устройство конкретного типа.
Требования настоящего стандарта, в части допустимых уровней радиопомех на входных зажимах устройства, являются обязательными.
Содержание стандарта МЭК 60478-3-89 набрано прямым шрифтом, дополнительные требования к стандарту МЭК 60478-3, отражающие потребности экономики страны, - курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Требования и методы испытаний
ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Методы испытаний технических средств - источников индустриальных радиопомех
3. Устройства с потребляемым током не более 25 А
3.1. Измерительная установка
Средства измерений индустриальных радиопомех, используемые для оценки соответствия устройств нормам, устанавливаемым в настоящем стандарте, должны удовлетворять требованиям ГОСТ Р 51319. Основные характеристики измерителя радиопомех с квазипиковым детектором для полосы частот 10 кГц - 30 МГц приведены в таблице 1.
Таблица 1-Характеристики измерителя радиопомех с квазипиковым детектором
Характеристика |
Полоса частот |
|
10-150 кГц |
0,15-30 МГц |
|
Ширина полосы пропускания на уровне 6 дБ, кГц |
0,2 |
9 |
Постоянная времени заряда детектора, мс |
45 |
1 |
Постоянная времени разряда детектора, мс |
500 |
160 |
Баллистическая постоянная времени индикаторного прибора, мс |
160 |
160 |
3.2. Метод испытаний
Испытуемое устройство должно быть подсоединено к электрической сети через эквивалент сети для обеспечения определенного полного сопротивления на входных зажимах в точке замера напряжения радиопомех, а также для защиты устройства от радиопомех по цепям электропитания. На рисунке 1 приведена общая схема измерения напряжений радиопомех между каждым из проводников и заземлением.
Измерения напряжений радиопомех на выходных зажимах проводят с нагрузкой, применяемой в условиях эксплуатации устройства. Если такие прямые измерения невозможны или в случае, когда нагрузка ведет себя как индуктивное сопротивление, рекомендуется вводить между указанной нагрузкой и устройством дополнительный эквивалент сети по схеме рисунка 1. Допускается проводить измерения напряжения радиопомех на выходных зажимах устройства при указанной нагрузке без дополнительного эквивалента сети с применением пробника напряжения по ГОСТ Р 51319 (тип 2).
Эквивалент сети при токе, потребляемом устройством, не более 25 А должен удовлетворять требованиям ГОСТ Р 51319 (тип 1).
Подробная схема подключения измерителя радиопомех к испытуемому устройству приведена на рисунке 2. Напряжения радиопомех измеряются последовательно на входных и выходных зажимах устройства.
Для того, чтобы определить условия, при которых имеет место максимальный уровень радиопомех, измерения должны выполняться при питающих напряжениях в пределах установленного диапазона питания и во всем установленном диапазоне нагрузки (см. также ГОСТ Р 51320).
Испытания на соответствие требованиям настоящего стандарта проводят при нормальных климатических условиях:
температуре окружающего воздуха (25±10) °С;
относительной влажности воздуха 45-80 %;
атмосферном давлении 84-106,7 кПа (630-800ммрт. ст.).
3.3. Нормы
Применительно к условиям испытаний, определенным в 3.1 и 3.2, устанавливают четыре группы (А, В, С, D) предельно допустимых уровней (норм) напряжений радиопомех, создаваемых устройством на входных и выходных зажимах, приведенных в таблице 2:
уровни А и С относятся к полосе частот 10 кГц-30 МГц;
уровни В и D относятся к полосе частот 150 кГц-30 МГц.
В технической документации на устройство конкретного типа должно быть указано, какой из уровней применяется к входным зажимам, а какой - к выходным.
Нормы радиопомех, указанные в таблице 2, приведены в графическом виде на рисунке 3
Таблица 2-Нормы
Частота |
Напряжение радиопомех, дБ (мкВ) |
|||
А |
В |
С |
D |
|
10 кГц |
80 |
- |
92 |
- |
20 кГц |
74 |
- |
86 |
- |
50 кГц |
66 |
- |
78 |
- |
150 кГц |
58 |
66 |
70 |
79 |
150 кГц-500 кГц |
54 |
66-56 |
66 |
79 |
0,5 МГц-5 МГц |
48 |
56 |
60 |
73 |
5 МГц-30 МГц |
48 |
60 |
60 |
73 |
Примечания 1 На граничной частоте нормой является меньшее значение. 2 Нормы не применяют к устройствам, в конструкции которых отсутствуют помехоподавляющие фильтры. Отсутствие встроенных помехоподавляющих фильтров должно быть указано в технической документации на устройство |
4. Устройства с потребляемым током более 25 А, но менее 100 А
4.1. Метод испытаний
Схема эквивалента сети для устройства с потребляемым током до 100 А приведена на рисунке 1. Эквивалент сети должен использоваться с измерителем радиопомех, имеющим входное сопротивление 50 Ом.
Измерения проводят в соответствии с 3.2 с использованием измерительной установки, приведенной на рисунке 2.
4.2. Нормы
Допустимые уровни радиопомех на входных зажимах устройства должны соответствовать установленным в 3.3.
Допустимые уровни радиопомех на выходных зажимах должны быть установлены в технической документации на устройство по согласованию между изготовителем и пользователем.
ME - измерительное заземление; РЕ - защитное заземление; МР - точка измерений
Значение параметра |
Потребляемый ток |
|
Не более 25 А |
Более 25 А, но менее 100 А |
|
R1 R2 R3 |
50 Ом 5 Ом 1000 Ом |
50 Ом - - |
C1 С2 С3 |
0,25 мкФ 8 мкФ 2 мкФ |
0,1 мкФ 1,0 мкФ - |
L1 L2 |
50 мкГн 250 мкГн |
5 мкГн - |

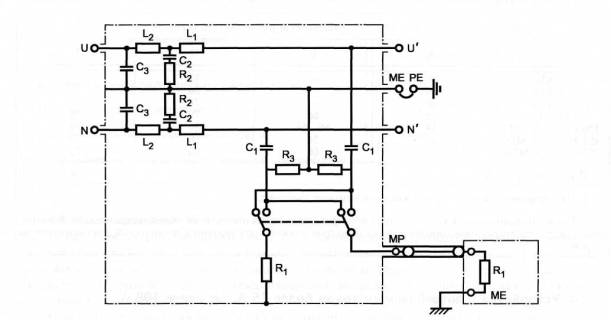

Рисунок 1 - Общая схема измерения напряжения радиопомех
Положение переключателя: 1-измерение на входных зажимах; 2-измерение на выходных зажимах

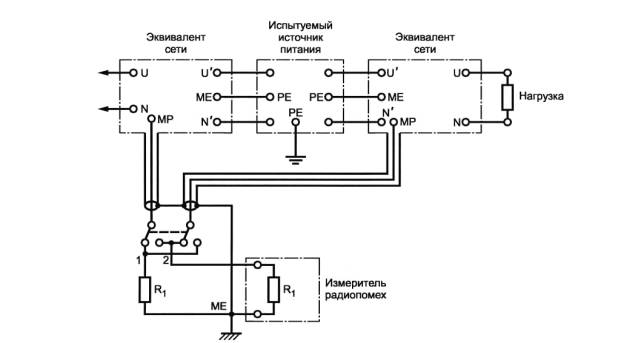

Рисунок 2 - Схема измерительной установки
Примечания к рисункам 1 и 2
1 Если иное не установлено в стандартах на устройство конкретного вида, за измеренное значение принимают показания измерителя без учета влияния полного сопротивления конденсатора С1 (рисунок 1).
2 При значительных помехах в цепи защитного заземления может быть создано искусственное измерительное заземление путем включения индуктивности между точками РЕ и ME. Рекомендуется значение указанной индуктивности устанавливать равным L1 для соответствующего значения потребляемого тока. Должны приниматься меры предосторожности, так как между точками ME и РЕ имеется разность потенциалов.
3 Корпус эквивалента сети должен быть соединен с пластиной заземления проводящей лентой с минимальным сечением 10 мм2. Для того, чтобы обеспечить достаточно низкое сопротивление, проводящая лента должна быть как можно короче и шириной не менее одной трети ее длины.

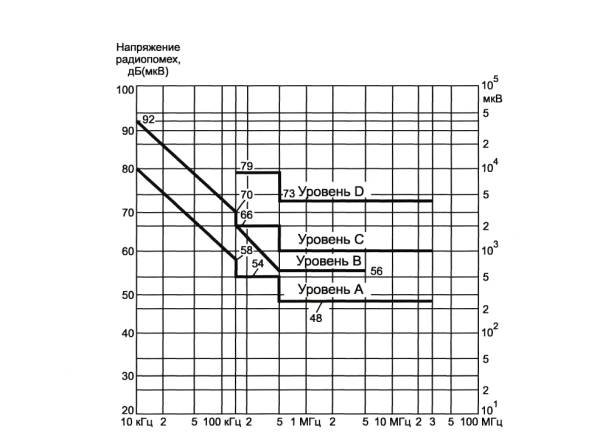

Рисунок 3-Допустимые значения напряжения индустриальных радиопомех
Ключевые слова: электромагнитная совместимость; стабилизированные источники питания; кондуктивные электромагнитные помехи; эквивалент сети; нормы; методы испытаний.
