ГОСТ Р 52854-2007 Болты со звездообразной головкой и малым фланцем. Технические условия
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
БОЛТЫ СО ЗВЕЗДООБРАЗНОЙ
ГОЛОВКОЙ
И МАЛЫМ ФЛАНЦЕМ
Технические условия
DIN 34800:2005-09
Bolts and screws with external hexalobular driving feature with small flange
(MOD)
|
|
Москва Стандартинформ 2008 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 496-ст
4 Настоящий стандарт является модифицированным по отношению к германскому национальному стандарту ДИН 34800:2005-09 «Болты и винты с наружной звездообразной головкой и малым фланцем» (DIN 34800:2005-09 «Bolts and screws with external hexalobular driving feature with small flange»), при этом в него не включены ссылки на использование нержавеющих сталей, указывать которые в данном стандарте преждевременно из-за отсутствия идентичных национальных стандартов на нержавеющие стали для холодной высадки и химическую обработку поверхности изделий из этих сталей.
Наименование настоящего стандарта изменено относительно наименования указанного национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в приложении Б
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Содержание
ГОСТ Р 52854-2007
(ДИН 34800:2005-09)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ СО ЗВЕЗДООБРАЗНОЙ ГОЛОВКОЙ И МАЛЫМ ФЛАНЦЕМ
Технические условия
Bolts with star-type head and small flange. Specifications
Дата введения - 2009-01-01
1 Область применения
Настоящий стандарт устанавливает размеры, механические характеристики болтов со звездообразной головкой и малым фланцем (далее - болты), номинальным диаметром резьбы от 4 до 20 мм, крупным и мелким шагом, из стали с классами прочности 8.8 и 10.9 для болтов классов точности А и В.
Проверка калибрами звездообразной головки установлена в приложении А.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующим определением:
звездообразная головка: Головка, имеющая выпукло-вогнутую боковую поверхность, выполненную по радиусам.
4 Размеры
Размеры указаны на рисунках 1 и 2, а также в таблице 1.
а - резьбовой конец согласно исполнению «Конец с фаской» по ГОСТ 12414;
b -участок неполной резьбы и≤2Р;
с - пресс-контур;
d - форма ступеньки допускается по выбору изготовителя;
е - относительная линия для dw.
________
* Размер для справок.

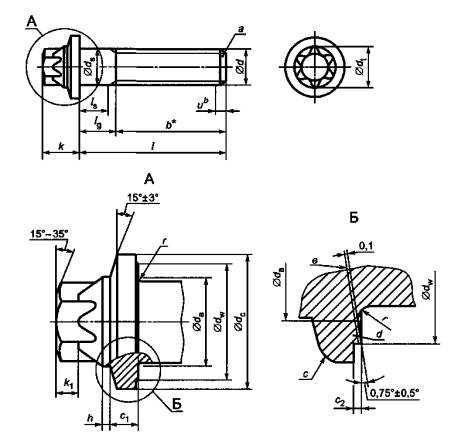

Рисунок 1 - Болт c полным цилиндрическим стержнем. Форма С
Болты длиной ≥ 10d должны иметь полный цилиндрический подголовок
а) Болты длиной ≥ 10d
b) Болты длиной < 10d
с) Болты с резьбой до головки (длины выше ступенчатой линии)
а - конец с фаской по ГОСТ 12414;
b - участок неполной резьбы и≤2Р;
с - болты с длинами выше ступенчатой линии по таблице 1 имеют резьбу до головки аmах = 3Р
_________
* Размер для справок.

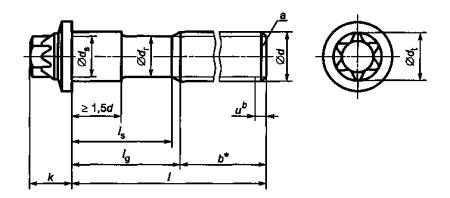

Рисунок 2 - Болт с уменьшенным цилиндрическим стержнем или с резьбой до головки. Форма В
Таблица 1 - Размеры
Размеры в миллиметрах
|
Резьба d |
М4 |
М5 |
М6 |
М8 М8×1 |
М10 М10×1 М10×1,25 |
М12 М12×1,25 М12×1,5 |
М14 М14×1,5 |
М16 М16×1,5 |
М18 М18×1,25 М18×2 |
М20 М20×1,5 М20×2 |
|
|
Pa) |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
|
|
b |
35 |
40 |
50 |
65 |
80 |
80 |
80 |
80 |
80 |
80 |
|
|
C1 |
не менее |
1,05 |
1,45 |
1,55 |
2,25 |
2,95 |
3,60 |
3,90 |
4,80 |
4,90 |
6,20 |
|
не более |
1,30 |
1,70 |
1,80 |
2,50 |
3,20 |
3,90 |
4,20 |
5,10 |
5,20 |
6,50 |
|
|
c2, не более |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
|
|
da, не более |
4,7 |
5,7 |
6,8 |
9,2 |
11,2 |
13,7 |
15,7 |
17,7 |
20,2 |
22,4 |
|
|
dc, не более |
7,88 |
8,88 |
10,88 |
13,73 |
16,83 |
18,83 |
21,93 |
25,09 |
28,04 |
31,09 |
|
|
dr |
приблизительно равен среднему диаметру резьбы |
||||||||||
|
ds |
не более |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
не менее |
3,82 |
4,82 |
5,82 |
7,78 |
9,78 |
11,73 |
13,73 |
15,73 |
17,73 |
19,67 |
|
|
Dt ном |
4,6 |
5,55 |
7,3 |
9,2 |
10,95 |
12,65 |
16,4 |
18,15 |
21,85 |
21,85 |
|
|
dw, не менее |
5,88 |
6,88 |
8,88 |
11,63 |
14,63 |
16,63 |
19,63 |
22,49 |
25,34 |
28,19 |
|
|
h, не более |
0,8 |
0,8 |
0,9 |
0,9 |
0,9 |
1,3 |
1,3 |
1,3 |
1,3 |
1,3 |
|
|
k |
не более |
4,50 |
5,50 |
6,50 |
8,20 |
10,00 |
12,00 |
14,00 |
16,00 |
18,00 |
20,00 |
|
не менее |
4,25 |
5,25 |
6,25 |
7,95 |
9,75 |
11,75 |
13,75 |
15,75 |
17,75 |
19,75 |
|
|
k1, не менее |
1,19 |
1,25 |
1,7 |
2,08 |
2,54 |
3,28 |
3,99 |
4,34 |
5,89 |
5,89 |
|
|
r, не менее |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
|
условное обозначение звездообразной головкиb) |
Е5 |
Е6 |
Е8 |
Е10 |
Е12 |
Е14 |
Е18 |
Е20 |
Е24 |
Е24 |
|
Окончание таблицы 1
Размеры в миллиметрах
|
Резьба d |
М4 |
М5 |
М6 |
М8 М8×1 |
М10 М10×1 М10×1,25 |
12 М12×1,25 М12×1,5 |
М14 М14×1,5 |
М16 М16×1,5 |
М18 М18×1,25 М18×2 |
М20 М20×1,5 М20×2 |
||||||||||||
|
lc) |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
ls не менее |
lg не более |
||
|
Номинальный |
не менее |
не более |
||||||||||||||||||||
|
10 |
9,71 |
10,29 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
11,65 |
12,35 |
||||||||||||||||||||
|
16 |
15,65 |
16,35 |
||||||||||||||||||||
|
20 |
19,58 |
20,42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25 |
24,58 |
25,42 |
||||||||||||||||||||
|
30 |
29,58 |
30,42 |
||||||||||||||||||||
|
35 |
34,5 |
35,5 |
|
|
|
|
|
|
Резьба приблизительно до головки только для болтов с уменьшенным диаметром цилиндрического подголовка (форма В) |
|||||||||||||
|
40 |
39,5 |
40,5 |
1,5 |
5 |
||||||||||||||||||
|
45 |
44,5 |
45,5 |
6,5 |
10 |
1 |
5 |
||||||||||||||||
|
50 |
49,5 |
50,5 |
|
|
6 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
55 |
54,4 |
55,6 |
- |
5 |
||||||||||||||||||
|
60 |
59,4 |
60,6 |
10 |
15 |
||||||||||||||||||
|
65 |
64,4 |
65,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
70 |
69,4 |
70,6 |
- |
5 |
||||||||||||||||||
|
80 |
79,4 |
80,6 |
8,75 |
15 |
||||||||||||||||||
|
90 |
89,3 |
90,7 |
|
|
|
|
|
|
|
|
- |
10 |
- |
10 |
- |
10 |
- |
10 |
- |
10 |
- |
10 |
|
100 |
99,3 |
100,7 |
12,5 |
20 |
11,25 |
20 |
10 |
20 |
10 |
20 |
- |
20 |
- |
20 |
||||||||
|
110 |
109,3 |
110,7 |
|
|
21,25 |
30 |
20 |
30 |
20 |
30 |
17,5 |
30 |
17,5 |
30 |
||||||||
|
120 |
119,3 |
120,7 |
|
|
|
|
|
|
|
|
|
|
31,25 |
40 |
30 |
40 |
30 |
40 |
27,5 |
40 |
27,5 |
40 |
|
130 |
129,2 |
130,8 |
|
|
40 |
50 |
40 |
50 |
37,5 |
50 |
37,5 |
50 |
||||||||||
|
140 |
139,2 |
140,8 |
|
|
50 |
60 |
50 |
60 |
47,5 |
60 |
47,5 |
60 |
||||||||||
|
150 |
149,2 |
150,8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
60 |
70 |
57,5 |
70 |
57,5 |
70 |
|
160 |
159,2 |
160,8 |
70 |
80 |
67,5 |
80 |
67,5 |
80 |
||||||||||||||
|
180 |
179,2 |
180,8 |
|
|
87,5 |
100 |
87,5 |
100 |
||||||||||||||
|
200 |
199,075 |
200,925 |
|
|
107,5 |
120 |
107,5 |
120 |
||||||||||||||
|
a) Р шаг нормальной резьбы. b) Проверка звездообразной головки в соответствии с приложением А, подразделы А.2-А.4. c) Наименьшей стандартной длиной является 2d. |
||||||||||||||||||||||
5 Технические требования
Таблица 2
|
Материал |
Сталь |
|
|
Общие требования |
Обозначение стандарта |
ГОСТ 1759.0 |
|
Резьба |
Допуск |
6g |
|
Обозначение стандарта |
ГОСТ 8724, ГОСТ 16093, ГОСТ 24705 |
|
|
Механические свойства |
Классы прочности |
8.8, 10.9 |
|
Обозначение стандарта |
ГОСТ Р 52627 |
|
|
Предельные размеры, допуски формы и расположения |
Классы точности |
Для l < 10d или 150 мма) - А |
|
Для l > 10d или 150 мма) - В |
||
|
Обозначение стандарта |
ГОСТ 1759.1 |
|
|
Поверхность изделия |
После изготовления |
|
|
Требования для гальванической защиты наружной поверхности по ГОСТ 9.301 |
||
|
Предельные значения для дефектов поверхности установлены в ГОСТ 1759.2 |
||
|
Приемочный контроль |
ГОСТ 17769 |
|
|
а) В любом случае необходимо использовать меньшее значение. |
||
6 Обозначение
Пример условного обозначения болта со звездообразной головкой с малым фланцем, полным цилиндрическим стержнем (форма С), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:
Болт со звездообразной головкой С М10×110-8.8 ГОСТ Р 52854-2007
То же, с уменьшенным цилиндрическим стержнем (форма В), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:
Болт со звездообразной головкой В М10×110-8.8 ГОСТ Р 52854-2007
Обозначение формы и исполнения болта и винта с дополнительными требованиями при заказе по ГОСТ 1759.0.
Приложение А
(обязательное)
Проверка калибрами звездообразной головки
А.1 Общие положения
Проверку звездообразной головки выполняют проходными и непроходными калибрами в соответствии с рисунком А.1а) с размерами по рисунку А.2 и таблице А.1.
А.2 Проверка минимальной высоты зацепления ключом

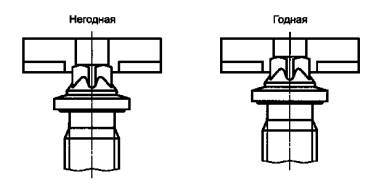

Звездообразную головку, как указано на рисунке А.1b), вводят в калибр А.
Верхний край головки болтов должен быть на одном уровне с верхней поверхностью ступенчатого калибра или выступать над ним.
А.3 Проверка наружного диаметра dt звездообразной головки

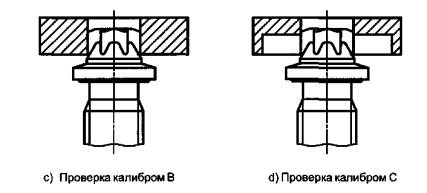

Звездообразная головка должна входить на всю высоту зацепления ключом в калибр В, см. рисунок А.1с).
А.4 Проверка НЕ-проходным калибром звездообразной головки
Звездообразную головку, как указано на рисунке A.1d), вводят в калибр С. Верхняя поверхность головки болтов не должна выступать над верхней поверхностью калибра.

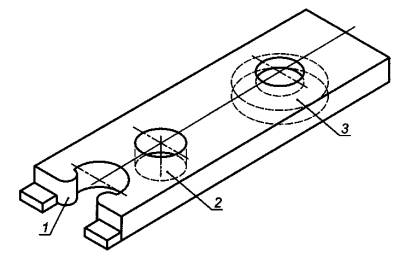

1 - калибр А; 2 - калибр В; 3 - калибр С
а) Калибры для проверки звездообразной головки
b) Проверка калибром А
Рисунок А.1 - Проверка звездообразной головки

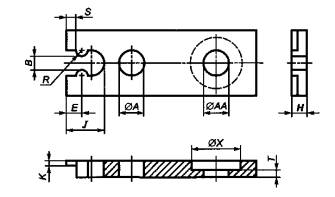

Рисунок А.2 - Проверяемые размеры
Таблица А.1 - Проверяемые размеры
Размеры в миллиметрах
|
Условное обозначение звездообразной головки |
А |
АА |
В |
К |
T |
R |
S |
X |
J |
E |
Н |
|
+0,008 |
+0,008 |
+0,008 |
+0,127 |
0 |
0 |
+0,38 |
+0,127 |
+0,25 |
+0,25 |
+0,38 |
|
|
-0,003 |
-0,003 |
-0,008 |
0 |
-0,025 |
-0,005 |
-0,38 |
-0,127 |
-0,25 |
0 |
-0,38 |
|
|
Е 5 |
4,648 |
4,242 |
3,353 |
0,940 |
1,168 |
0,902 |
1,75 |
11,65 |
6,91 |
2,77 |
3,18 |
|
Е 6 |
5,613 |
5,283 |
3,988 |
0,991 |
1,372 |
1,257 |
2,59 |
12,17 |
9,30 |
3,96 |
3,18 |
|
Е 8 |
7,366 |
6,883 |
5,258 |
1,448 |
1,600 |
1,613 |
3,02 |
16,14 |
11,61 |
4,75 |
6,35 |
|
Е 10 |
9,271 |
8,839 |
6,756 |
1,829 |
2,007 |
2,324 |
3,91 |
17,12 |
15,72 |
6,35 |
6,35 |
|
Е 12 |
11,024 |
10,312 |
7,874 |
2,286 |
2,540 |
2,400 |
4,62 |
20,44 |
17,27 |
7,14 |
6,35 |
|
Е14 |
12,751 |
11,862 |
9,169 |
3,023 |
2,692 |
2,629 |
5,18 |
24,98 |
19,30 |
7,92 |
9,53 |
|
Е 18 |
16,485 |
15,291 |
11,836 |
3,734 |
3,658 |
3,366 |
6,05 |
33,05 |
24,05 |
9,53 |
9,53 |
|
Е 20 |
18,263 |
16,891 |
13,157 |
4,089 |
4,115 |
3,632 |
7,37 |
35,43 |
27,00 |
11,10 |
9,53 |
|
Е 24 |
21,946 |
20,396 |
15,697 |
5,639 |
5,359 |
4,724 |
9,50 |
38,77 |
33,99 |
14,27 |
9,53 |
Приложение Б
(справочное)
Сведения о соответствии ссылочных международных (региональных) стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок
|
Обозначение ссылочного национального стандарта |
Обозначение и наименование ссылочного международного (регионального) стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту |
|
ГОСТ 1759.0-87 |
ДИН 962:2001 Болты и гайки. Указания по обозначению. Формы и исполнения (NEQ) |
|
ГОСТ 1759.1-82 |
ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С (NEQ) |
|
ГОСТ 1759.2-82 |
ИСО 6157-1:1998 Изделия крепежные - Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (NEQ) |
|
ГОСТ Р 52627-2006 |
ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки (MOD) |
|
ГОСТ 8724-2002 |
ИСО 261:1998 Метрическая резьба ИСО общего назначения. Общий план (MOD) |
|
ГОСТ 12414-94 |
ИСО 4753:1999 Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО (NEQ) |
|
ГОСТ 27148-86 |
ИСО 4755:1983 Изделия крепежные. Резьбовые проточки для наружной метрической резьбы ИСО (MOD) |
|
ГОСТ 16093-2004 |
ИСО 965-1:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 1. Принципы и основные данные (MOD) ИСО 965-3:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб (MOD) |
|
ГОСТ 17769-83 |
ИСО 3269:2000 Изделия крепежные. Приемочный контроль (NEQ) |
|
ГОСТ 24705-2004 |
ИСО 724:1993 Резьба метрическая ИСО общего назначения. Основные размеры (MOD) |
|
ГОСТ 9.301-86 |
ИСО 4042:1999 Изделия крепежные. Электролитические покрытия (NEQ) |
|
Примечание - В настоящей таблице использованы следующие условные обозначения системы соответствия стандартов: - MOD - модифицированные стандарты; - IDТ - идентичные стандарты; - NEQ - неэквивалентные стандарты. |
|
Ключевые слова: звездообразная головка, фланец, болт
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Все ГОСТы >> ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>
