ГОСТ Р 53441-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные углы и уклоны призм
ФЕДЕРАЛЬНОЕ АГЕНТСТВО |
||
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
Основные нормы взаимозаменяемости
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
Нормальные углы и уклоны призм
ISO 2538:1998
Geometrical product specifications (GPS) -
Series of angles and slopes on prisms
(MOD)
|
Москва |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский и конструкторский институт средств измерений в машиностроении» (ОАО «НИИизмерения») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 «Допуски и средства контроля»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. № 558-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 2538:1998 «Геометрические характеристики изделий. Ряды углов и уклонов призм» (ISO 2538:1998 «Geometrical product specifications (GPS) - Series of angles and slopes on prisms», MOD).
При этом в него не включены приложения А и В примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:
- приложение А (справочное) «Связи в матричной системе GPS» содержит сведения о матричной модели Системы стандартов ИСО «Геометрические характеристики изделий (GPS)» и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации;
- приложение В «Библиография» содержит исключительно сведения о документе, ссылка на который используется в приложении А международного стандарта, не вошедшем в национальный стандарт.
Указанные приложения, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5)
5 ВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
3 Нормальные углы и уклоны призм Приложение А (справочное) Связи в матричной системе GPS Приложение В (справочное) Библиография
|
Введение
Международный стандарт ИСО 2538:1998 подготовлен Техническим комитетом ИСО/ТК 213 «Размерные и геометрические требования к изделиям и их проверка».
Приложения А и В этого международного стандарта носят исключительно справочный характер.
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Основные нормы взаимозаменяемости ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ Нормальные углы и уклоны призм Basic norms of interchangeability. Geometrical
product specifications. |
Дата введения - 2012-01-01
1 Область применения
Настоящий стандарт распространяется на применяемые в машиностроении углы и уклоны призматических элементов деталей и устанавливает ряды нормальных углов призм от 120° до 0°30' и уклонов призм от 1:10 до 1:500.
Стандарт не распространяется на углы и уклоны, связанные расчетными зависимостями с другими принятыми размерами.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:

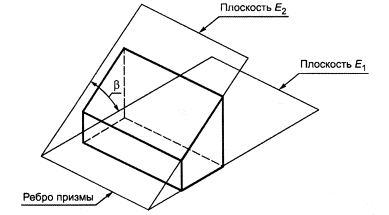

2.1 призма (prism): Часть детали, ограниченная двумя пересекающимися между собой плоскостями (см. рисунок 1).
Примечание - Обе плоскости называют «гранями призмы (prism planes)». Если они участвуют в образовании посадки, их называют «сопрягаемыми гранями призмы (mating planes for prism)».
2.2 многогранная призма (multiple prism): Часть детали, ограниченная несколькими парами пересекающихся плоскостей.

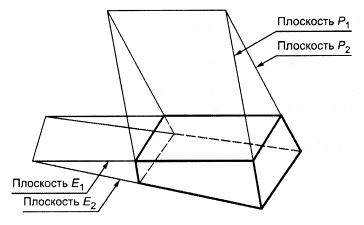

Примечание 1 -Двойная призма ограничена двумя парами пересекающихся плоскостей (см. рисунок 2).
Примечание 2 - Если пересечением каждой пары плоскостей является точка, то многогранная призма является пирамидой (см. рисунок 3).
2.3 клин (wedge): Призма с малым углом.
2.4 V-образная направляющая (vee-block); направляющая типа «ласточкин хвост» (dovetail): Типовая призма с большим углом.
Примечание - V-образную направляющую (см. рисунок 4) и направляющую типа «ласточкин хвост» (см. рисунок 5) используют, например, в качестве направляющих скольжения станков.
Рисунок 4 |
Рисунок 5 |
2.5 угол призмы (prism angle) β: Угол, под которым грани призмы пересекают друг друга (см. рисунок 1).

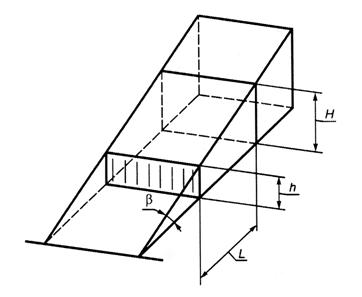

2.6 уклон призмы (prism slope) S: Отношение разности высот Н и h призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 2):
2.7 утонение призмы (rate of prism) Ср: Отношение разности толщин Т и tпризмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 3):
2.8 ребро призмы (prism edge): Теоретическая линия пересечения обеих граней призмы (см. рисунок 1).
Примечание - Угол между сопрягаемыми гранями призмы называют «углом сопряжения призмы (mating angle for prism)».
2.9 плоскость симметрии призмы (centre plane of prism) ЕM: Плоскость, проходящая через ребро призмы и делящая угол призмы β пополам (см. рисунок 6).
2.10 высота призмы (height of prism) H, h: Высота, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к одной из граней призмы (см. рисунок 7).
Рисунок 7

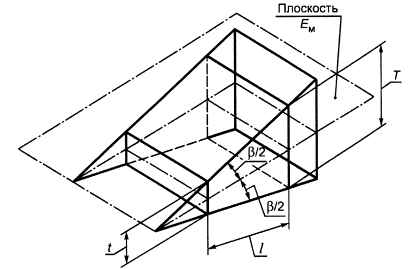

2.11 толщина призмы (thickness of prism) T, t: Толщина, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к плоскости симметрии призмы (см. рисунок 6).
3 Нормальные углы и уклоны призм
3.1 Углы и уклоны призм общего назначения должны соответствовать указанным в таблице 1. При выборе углов ряд 1 следует предпочитать ряду 2.
Таблица 1 - Углы и уклоны призм общего назначения
Угол призмы β |
Уклон призмы S |
|
Ряд 1 |
Ряд 2 |
|
120° |
- |
- |
90° |
- |
- |
- |
75° |
- |
60° |
- |
- |
45° |
- |
- |
- |
40° |
- |
30° |
- |
- |
20° |
- |
- |
15° |
- |
- |
- |
10° |
- |
- |
8° |
- |
- |
7° |
- |
- |
6° |
- |
- |
- |
1:10 |
5° |
- |
- |
- |
4° |
- |
- |
3° |
- |
- |
- |
1:20 |
- |
2° |
- |
- |
- |
1:50 |
- |
1° |
- |
- |
- |
1:100 |
- |
0°30' |
- |
- |
- |
1:200 |
- |
- |
1:500 |
3.2 Углы призм специального назначения и область их применения должны соответствовать указанным в таблице 2.
Таблица 2 - Углы призм специального назначения
Угол призмы β |
Область применения |
108° |
V-образные направляющие |
72° |
|
50° |
Направляющие типа «ласточкин хвост» |
3.3 Расчетные значения уклонов, углов и утонений призм, соответствующих указанным в таблицах 1 и 2 нормальным углам и уклонам, приведены в таблице 3.
Таблица 3 - Расчетные значения
Основное значение |
Расчетное значение |
|||
угла призмы β |
уклона призмы S |
утонения призмы Ср |
уклона призмы S |
угла призмы β |
120° |
- |
1:0,288 675 |
- |
- |
108° |
- |
1:0,363 271 |
- |
- |
90° |
- |
1:0,500 000 |
- |
- |
75° |
- |
1:0,651 613 |
1:0,267 949 |
- |
60° |
- |
1:0,866 025 |
1:0,577 350 |
- |
50° |
- |
1:1,072 253 |
1:0,839 100 |
- |
45° |
- |
1:1,207 107 |
1:1,000 000 |
- |
40° |
- |
1:1,373 739 |
1:1,191 754 |
- |
30° |
- |
1:1,866 025 |
1:732 051 |
- |
20° |
- |
1:2,835 641 |
1:2,747 477 |
- |
15° |
- |
1:3,797 877 |
1:3,732 051 |
- |
10° |
- |
1:5,715 026 |
1:5,671 282 |
- |
8° |
- |
1:7,150 333 |
1:7,115 370 |
- |
7° |
- |
1:8,174 928 |
1:8,144 346 |
- |
6° |
- |
1:9,540 568 |
1:9,514 364 |
- |
- |
1:10 |
- |
- |
5°42'38,1" |
5° |
- |
1:11,451 883 |
1:11,430 052 |
- |
4° |
- |
1:14,318 127 |
1:14,300 666 |
- |
3° |
- |
1:19,094 230 |
1:19,081 137 |
- |
- |
1:20 |
- |
- |
2°51'44,7" |
2° |
- |
1:28,644 981 |
1:28,636 253 |
- |
- |
1:50 |
- |
- |
1°8'44,7" |
1° |
- |
1:57,294 325 |
1:57,289 962 |
- |
- |
1:100 |
- |
- |
34'22,6" |
0°30' |
- |
1:114,590 832 |
1:114,588 650 |
- |
- |
1:200 |
- |
- |
1711,3" |
- |
1:500 |
- |
- |
6'52,5" |
Примечание - Значения угла или уклона призмы, указанные в графе «Основное значение», приняты за исходные при расчете других значений, приведенных в данной таблице. |
Приложение
ДА
(обязательное)
Приложения А и В примененного международного стандарта, не включенные в
основную часть настоящего стандарта
Приложение
А
(справочное)
Связи в матричной системе GPS
Более подробно о матричной системе GPS см. ИСО/ТР 14638 [1].
А.1 Информация о стандарте и его применении
Настоящий международный стандарт устанавливает определения параметров и их соответствующие значения для некоторых областей применения.
Для обеспечения однозначного понимания требований он должен быть дополнен стандартами, включающими связующие звенья с 3-го по 6-й.
А.2 Положение в матричной системе GPS

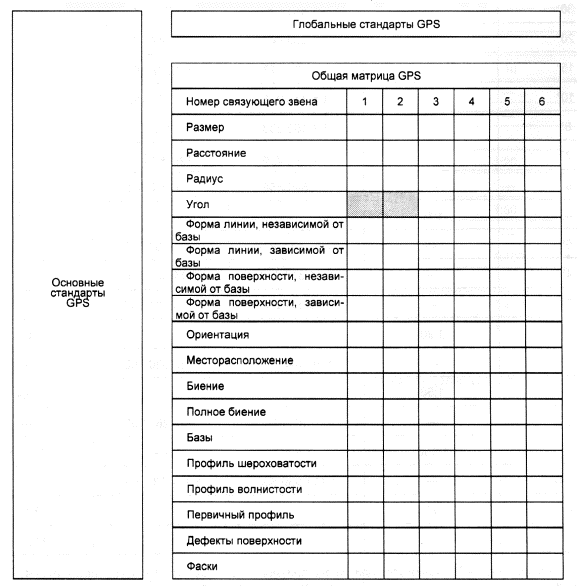

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на углы в общей матрице GPS, как показано на рисунке А.1
А.3 Связанные стандарты
Связанные стандарты являются стандартами серий стандартов, указанных на рисунке А.1
Рисунок А.1
Приложение
В
(справочное)
Библиография
[1] ИСО/ТР 14638:1995 Геометрические характеристики изделий (GPS), Основная схема
Ключевые слова: угол призмы, уклон призмы
