ГОСТ Р ИСО 5797-2010 Суда и морские технологии. Окна и бортовые иллюминаторы для огнестойких конструкций.
ГОСТ Р ИСО 5797-2010
Группа Д46
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Суда и морские технологии
ОКНА И БОРТОВЫЕ ИЛЛЮМИНАТОРЫ ДЛЯ ОГНЕСТОЙКИХ КОНСТРУКЦИЙ
Ships and marine technology. Windows and side scuttles for fire-resistant constructions
ОКС 47.020.10
47.020.90
ОКП 74 4352
Дата введения 2011-01-01
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н.Крылова" на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 "Судостроение"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2010 г. N 200-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 5797:2004* "Суда и морские технологии. Окна и бортовые иллюминаторы для огнестойких конструкций" (ISO 5797:2004 "Shipbuilding and marine technology - Windows and side scuttles for fire-resistant constructions").
________________
* Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке. - Примечание изготовителя базы данных.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает требования к окнам, прямоугольным и круглым иллюминаторам для огнестойких конструкций перекрытий классов "А" и "В" в соответствии с Международным кодексом применения процедур испытаний на огнестойкость (FTP Code) [Резолюция ИМО А 754 (18)], к стеклам и рамам для окон, прямоугольных и круглых иллюминаторов, испытаниям и маркировке окон и бортовых иллюминаторов.
Примечание - Перекрытия класса "В" требуются только во внутренних помещениях.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты*:
_______________
* Таблицу соответствия национальных стандартов международным см. по ссылке. - Примечание изготовителя базы данных.
ИСО 614 Судостроение и морские сооружения. Закаленные безопасные стекла для прямоугольных окон и бортовых иллюминаторов. Метод неразрушающего контроля с помощью кернера
ISO 614 Shipbuilding and marine structure - Toughened safety glass panes for rectangular windows and side scuttles - Punch method of non-destructive strength testing
ИСО 1751 Судостроение и морские сооружения. Судовые бортовые иллюминаторы
ISO 1751 Shipbuilding and marine structures - Ship’s side scuttles
ИСО 3903 Судостроение и морские сооружения. Судовые обычные прямоугольные окна
ISO 3903 Shipbuilding and marine structures - Ship’s ordinary rectangular windows
ИСО 5779 Судостроение. Иллюминаторы прямоугольные. Расположение
ISO 5779 Shipbuilding - Ordinary rectangular windows - Positioning
ИСО 5780 Судостроение. Иллюминаторы круглые. Расположение
ISO 5780 Shipbuilding - Ship’s side scuttles - Positioning
ИСО 21005 Суда и морские технологии. Термически закаленные небьющиеся стекла для окон и бортовых иллюминаторов
ISO 21005 Ships and marine technology - Thermally toughened safety-glass panes for windows and side scuttles
ИМО/КБМ Резолюция 61(67) Международный кодекс применения процедур испытаний на огнестойкость (FTP Code), принятый в 1998 г.
IMO/MSC Resolution 61(67), International Code for Application of Fire Test Procedures (FTR Code) adopted 1998
ИМО Резолюция A 754 (18) Рекомендации по испытаниям на огнестойкость для перекрытий классов "А", "В" и "F", принятые 4 ноября 1993 г.
IMO Resolution А 754 (18), Recommendation on fire resistance tests for "A", "B" and "F" class divisions, adopted 4 November 1993
3 Классификация
Окна и бортовые иллюминаторы для огнестойких конструкций в соответствии с настоящим стандартом должны отвечать требованиям Международного кодекса применения процедур испытаний на огнестойкость (FTP Code), которые предъявляются к окнам и бортовым иллюминаторам для перекрытий классов "А" (А-0, А-15, А-30, А-60) и "В" (В-0, В-15, В-30) в соответствии с документом СОЛАС 74 (Международная конвенция по охране человеческой жизни на море 1974 г.), Глава II-2, Правило 3.
4 Стекла
4.1 Компоновка
Стекла для окон, прямоугольных и круглых иллюминаторов должны быть изготовлены как минимум из одного термически закаленного безопасного стекла по ИСО 21005 соответствующей толщины и выдерживать расчетное давление в месте установки судовых окон и бортовых иллюминаторов в соответствии с ИСО 5779 и ИСО 5780. Типы стекол описаны в 4.2 и показаны на рисунке 1.

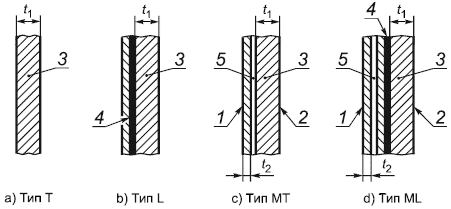

1 -
внутренняя поверхность; 2 - наружная
поверхность (омываемая морем); 3 -
термически закаленное безопасное стекло
(основное стекло); 4 - прослойка; 5 - зазор;
-
толщина основного стекла;
-
толщина дополнительного стекла
Рисунок 1 - Типы стекол
4.2 Типы
Для окон, прямоугольных и круглых иллюминаторов применяют следующие типы стекол:
- тип Т - однослойное: одно термически закаленное безопасное стекло;
- тип L - многослойное: два или более стекол, склеенные вместе клейкой прослойкой;
- типы МТ и ML - разделенные: два или более стекол, разделенные промежутком, заполненным неклейким веществом, таким как газ, гель и т.п.
Допускается применять и другие типы стекол, если они соответствуют требованиям настоящего стандарта.
4.3 Размеры
4.3.1 Размеры, кромки, параллельность, плоскостность и допуски для каждого составляющего стекла композиции должны соответствовать ИСО 21005.
4.3.2
Толщина
основного
стекла является определяющей толщиной.
Минимальные значения толщины должны
быть не менее установленных в ИСО 21005 в
зависимости от типа и номинальных
размеров окон и иллюминаторов.
4.3.3 Значения толщин других стекол, составляющих стекла типов L, МТ и ML, устанавливает изготовитель.
5 Конструкция рамы
Рама должна быть сконструирована так, чтобы целостность переборки, в которой она устанавливается, сохранялась при проведении испытаний в соответствии с Международным кодексом применения процедур испытаний на огнестойкость.
Минимальные требования, рекомендуемые материалы и конструкции для круглых и прямоугольных иллюминаторов и окон представлены в ИСО 1751 и ИСО 3903 соответственно.
6 Испытания
6.1 Общие положения
Проводят испытания, предусмотренные ИСО 614, ИСО 1751 и ИСО 3903.
6.2 Испытания опытного образца
6.2.1 Испытания на огнестойкость проводят для каждого опытного образца полностью собранного окна или иллюминатора.
6.2.2 Изготовитель испытывает опытный образец в испытательной лаборатории, признанной Российским Морским Регистром Судоходства.
6.2.3 Каждое испытание проводят в соответствии с Резолюцией ИМО/КБМ 61(67), приложение 1, часть 3, с использованием окон или иллюминаторов максимальных номинальных размеров (по ширине и высоте) и с использованием основных стекол минимальной толщины.
7 Отчет об испытаниях
Отчет об испытаниях должен соответствовать Резолюции ИМО/КБМ 61(67), приложение 1, часть 3.
8 Маркировка
8.1 Окна и иллюминаторы для огнестойких конструкций маркируют в соответствии с ИСО 1751 и ИСО 3903 с указанием класса огнестойкости.
8.2 Основное стекло маркируют в соответствии с ИСО 614. Собранное оконное стекло в огнестойкой компоновке маркируют с указанием следующих дополнительных обозначений, читаемых изнутри помещения и наносимых вдоль боковых сторон и в нижнем углу маркировочного треугольника:
- слово "FIRE-PROOF" ("ОГНЕСТОЙКОЕ") и/или слово "ANTI-FEU" ("ОГНЕСТОЙКОЕ");
- типа огнестойкости ("А-0", "А-15", "А-30", "А-60", "В-0", "В-15", "В-30");
-
слово "INSIDE" ("ВНУТРЕННЯЯ СТОРОНА")
и/или слово "
"
("ВНУТРЕННЯЯ СТОРОНА") в случае
асимметричных композиций.
Примечание - Под словом "inside" не подразумевают сторону окна или иллюминатора, подвергаемую воздействию огня. Например, в случае танкеров воздействию огня подвергается их наружная сторона.
Окна, испытуемые водой из шланга, допускается маркировать буквами "HS", стоящими после класса огнестойкости.
Пример маркировки прозрачного термически закаленного безопасного стекла с основным стеклом толщиной 15 мм, имеющего тип огнестойкости "А-60", приведен на рисунке 2.
Рисунок 2 - Пример маркировки
9 Обозначение
Круглые иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 1751 с указанием класса огнестойкости.
Окна и прямоугольные иллюминаторы для огнестойких конструкций следует обозначать в соответствии с ИСО 3903.
Приложение ДА
(справочное)
Соответствие ссылочных международных стандартов национальным стандартам Российской Федерации
Таблица ДА.1
|
|
|
|
|
Обозначение ссылочного международного стандарта
|
Степень соответствия
|
Обозначение соответствующего национального стандарта
|
|
IDT
|
ГОСТ Р ИСО 614-2007 "Судостроение и морские конструкции. Стекла закаленные безопасные для окон и бортовых иллюминаторов. Неразрушающие испытания прочности методом штампа"
|
|
-
|
*
|
|
-
|
*
|
|
MOD
|
ГОСТ Р 52694-2006 (ИСО 5779:1987) "Судостроение. Иллюминаторы прямоугольные. Расположение"
|
|
MOD
|
ГОСТ Р 52695-2006 (ИСО 5780:1987) "Судостроение. Иллюминаторы круглые. Расположение"
|
|
-
|
*
|
|
* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- IDT - идентичные стандарты;
- MOD - модифицированные стандарты.
|
||
