ГОСТ 5932-73* Гайки шестигранные прорезные и корончатые класса точности А. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ И КОРОНЧАТЫЕ КЛАССА ТОЧНОСТИ А |
ГОСТ |
|
Конструкция и размеры |
|
|
Hexagon slotted and castle nuts, accuracy class A. Construction and dimensions |
Дата введения 01.01.74
Настоящий стандарт распространяется на прорезные и корончатые шестигранные гайки класса точности А с диаметром резьбы от 4 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 2664-89.
(Измененная редакция, Изм. № 3).

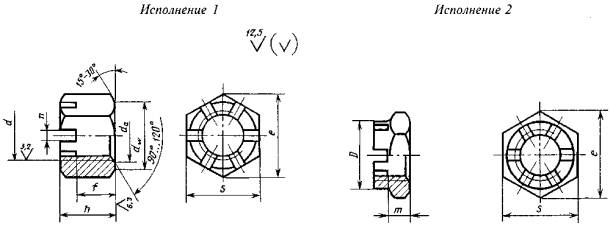

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Таблица 1
мм
|
Номинальный диаметр резьбы d |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
(33) |
36 |
(39) |
42 |
48 |
|
|
Шаг резьбы |
крупный |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,75 |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
3,0 |
3,0 |
3,5 |
3,5 |
4,0 |
4,0 |
4,5 |
5,0 |
|
мелкий |
- |
- |
- |
1,0 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
2,0 |
2,0 |
2,0 |
3,0 |
3,0 |
3,0 |
3,0 |
|
|
Размер «под ключ» S |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
75 |
|
|
Высота h |
5,0 |
6,7 |
7,7 |
9,8 |
12,4 |
15,8 |
17,8 |
20,8 |
22,4 |
24,0 |
27,8 |
29,5 |
31,6 |
34,6 |
37,7 |
40,0 |
42,4 |
46 |
50 |
|
|
Расстояние от опорной поверхности до основания прорези f и коронки m |
3,2 |
4,7 |
5,2 |
6,8 |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18,0 |
19,8 |
21,5 |
23,6 |
25,6 |
28,7 |
31,0 |
33,4 |
34,0 |
38,0 |
|
|
dw, не менее |
6,3 |
7,2 |
9,0 |
11,7 |
14,6 |
16,6 |
19,6 |
22,5 |
25,3 |
27,7 |
31,7 |
33,2 |
38,3 |
42,7 |
46,6 |
51,1 |
55,9 |
60,6 |
69,4 |
|
|
Диаметр описанной окружности e, не менее |
7,7 |
8,8 |
11,1 |
14,4 |
17,8 |
20,0 |
23,4 |
26,8 |
30,1 |
33,5 |
37,7 |
40,0 |
45,6 |
51,3 |
55,8 |
61,3 |
67,0 |
72,6 |
83,9 |
|
|
Диаметр фаски da |
не менее |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
48 |
|
не более |
4,6 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
35,6 |
38,9 |
42,2 |
45,4 |
51,8 |
|
|
Диаметр коронки D |
- |
- |
- |
- |
- |
16 |
19 |
22 |
25 |
28 |
32 |
34 |
38 |
42 |
46 |
50 |
55 |
58 |
65 |
|
|
Число прорезей |
6 |
8 |
||||||||||||||||||
|
Ширина прорези n |
1,2 |
1,4 |
2,0 |
2,5 |
2,8 |
3,5 |
4,5 |
4,5 |
5,5 |
7,0 |
9,0 |
|||||||||
|
Размер шплинта (рекомендуемый) по ГОСТ 397 |
Исполнение 1 |
1×12 |
1,2×12 |
1,6×16 |
2×20 |
2,5×25 |
3,2×32 |
4×36 |
4×40 |
5×45 |
5×50 |
6,3×63 |
6,3×71 |
8×80 |
8×90 |
|||||
|
Исполнение 2 |
- |
- |
- |
- |
- |
3,2×25 |
4×32 |
4×36 |
5×40 |
5×45 |
6,3×50 |
6,3×63 |
8×71 |
8×80 |
||||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Допускается по соглашению между изготовителем и потребителем изготовлять гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
3. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12 - 6Н.5 ГОСТ 5932-73
То же, исполнения 2, с мелким шагом резьбы с молем допуска 6Н, с покрытием 01 толщиной 9 мкм:
Гайка 2М12×1,25 - 6Н.5.019 ГОСТ 5932-73
(Измененная редакция, Изм. № 1, 2, 3, 4, 5).
(Измененная редакция, Изм. № 4).
3. Допускается выполнение фаски со стороны прорези или коронки.
3а. Форма дна прорези может быть плоской, скругленной или с фаской.
(Введен дополнительно, Изм. № 3).
4. Технические требования - по ГОСТ 1759.0.
5. Теоретическая масса гаек указана в приложении 1.
Справочное
Масса стальных гаек с крупным шагом резьбы
Таблица 2
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг |
|
|
Исполнение 1 |
Исполнение 2 |
|
|
4 |
1,099 |
- |
|
5 |
1,767 |
- |
|
6 |
3,295 |
- |
|
8 |
7,027 |
- |
|
10 |
14,030 |
- |
|
12 |
20,881 |
18,326 |
|
14 |
32,176 |
28,079 |
|
16 |
46,404 |
42,099 |
|
18 |
62,596 |
59,875 |
|
20 |
86,221 |
79,795 |
|
22 |
124,019 |
114,744 |
|
24 |
152,156 |
140,738 |
|
27 |
216,998 |
199,130 |
|
30 |
301,228 |
275,592 |
|
33 |
409,503 |
377,149 |
|
36 |
505,760 |
466,689 |
|
39 |
670,44 |
614,836 |
|
42 |
800,488 |
728,350 |
|
48 |
1192,376 |
1079,830 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 5).
Справочное
Таблица 3
мм
|
Номинальный диаметр резьбы d |
10 |
12 |
14 |
22 |
|
Размер «под ключ» S |
17 |
19 |
22 |
32 |
|
Диаметр описанной окружности e, не менее |
18,9 |
21,1 |
24,5 |
35,8 |
|
dw, не менее |
15,6 |
17,4 |
20,6 |
30,0 |
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 5).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР но стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141
3. Стандарт полностью соответствует СТ СЭВ 2664-89
Стандарт соответствует международному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров «под ключ»
4. ВЗАМЕН ГОСТ 5932-62
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 397-79 |
|
|
ГОСТ 1759.0-87 |
|
|
ГОСТ 24705-2004 |
6. Ограничение срока действия снято но протоколу № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
7. ИЗДАНИЕ с Изменениями № 1,2, 3, 4, 5, 6, утвержденными в феврале 1974 г., августе 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г., марте 1990 г. (ИУС 3-74, 10-79, 2-82, 1-85, 6-89, 7-90)
