ГОСТ Р ИСО 7918-99 Машины для лесного хозяйства. Кусторезы бензиномоторные. Защитное устройство дискового полотна. Размеры
ГОСТ Р ИСО 7918-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Машины для лесного хозяйства
КУСТОРЕЗЫ БЕНЗИНОМОТОРНЫЕ.
ЗАЩИТНОЕ УСТРОЙСТВО ДИСКОВОГО
ПОЛОТНА
Размеры
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Техническим комитетом ТК 287 «Ручное портативное механизированное оборудование для лесной промышленности и лесного хозяйства»
ВНЕСЕН Управлением машиностроения Госстандарта России
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 30 ноября 1999 г. № 487-ст
3 Настоящий стандарт представляет собой полный аутентичный текст ИСО 7918-85 «Машины для лесного хозяйства. Кусторезы бензиномоторные. Защитное устройство дискового полотна. Размеры»
4 ВЗАМЕН ГОСТ Р 50164-92 (ИСО 8918-85)
Содержание
ГОСТ Р ИСО 7918-99
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Машины для лесного хозяйства
КУСТОРЕЗЫ БЕНЗИНОМОТОРНЫЕ.
ЗАЩИТНОЕ УСТРОЙСТВО ДИСКОВОГО ПОЛОТНА
Размеры
Forestry machinery.
Portable bruch-saws. Circular saw. Blade guard. Dimensions
Дата введения 2001-01-01
1 Область применения
Настоящий стандарт устанавливает размеры защитного устройства дискового полотна кусторезов с двигателями внутреннего сгорания.
Требования стандарта являются обязательными.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на стандарт ИСО 7113-99* Машины для лесного хозяйства. Кусторезы. Режущее полотно. Размеры и окружная скорость
____________
*Оригинал международного стандарта ИСО - во ВНИИКИ и ВНИИНМАШ Госстандарта России.
3 Размеры и общие требования
3.1 Защитное устройство должно перекрывать дисковое полотно сектором не менее 90° с тыльной стороны и обеспечивать максимальную защиту оператора (рисунок 1).
Размеры режущих полотен - по ИСО 7113.
3.2 Радиальный зазор между зубьями режущего полотна и защитным устройством должен быть не более 4 мм при входе полотна в защитное устройство и должен увеличиваться не менее чем до 10 мм при выходе из него (рисунок 1).
3.3 Осевой зазор между дисковым полотном и защитным устройством должен быть не более 3 мм в точке входа полотна в защитное устройство и увеличиваться не менее чем до 10 мм при выходе из него (рисунок 2).
3.4 Нижняя кромка защитного устройства должна перекрывать дисковое полотно не менее чем на 10 мм и быть закругленной (рисунок 2).

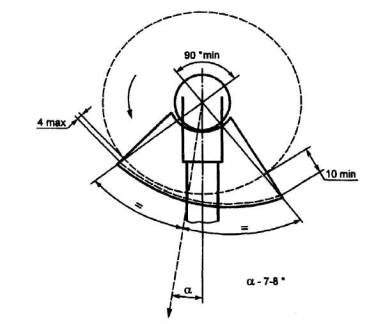

Рисунок 1 - Радиальные зазоры
Примечание - Если полотно пилы вращается в противоположном направлении, стороны рисунка поменяются.
1 - закрепленная кромка для предотвращения зацепления

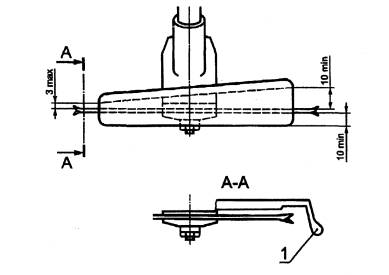

Рисунок 2 - Осевой зазор
Примечание - Если полотно пилы вращается в противоположном направлении, стороны рисунка поменяются.
Ключевые слова: кусторезы, мотокосы, дисковое полотно, защитное устройство, окружная скорость, зазор, размеры
