ГОСТ 8.106-2001 ГСИ. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К

ГОСТ 8.106-2001

Государственная система обеспечения единства
измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ
СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И СИЛЫ
ИЗЛУЧЕНИЯ ТЕПЛОВЫХ ИСТОЧНИКОВ
С ТЕМПЕРАТУРОЙ ОТ 220 ДО 1360 К

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ГУП «ВНИИМ им. Д.И. Менделеева») Госстандарта России

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 6 февраля 2002 г. № 48-ст межгосударственный стандарт ГОСТ 8.106-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 2002 г.

4 ВЗАМЕН ГОСТ 8.106-80

СОДЕРЖАНИЕ

ГОСТ 8.106-2001

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И СИЛЫ ИЗЛУЧЕНИЯ ТЕПЛОВЫХ ИСТОЧНИКОВ С ТЕМПЕРАТУРОЙ ОТ 220 ДО 1360 К

Дата введения 2002-09-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К и устанавливает порядок передачи размеров единиц энергетической яркости в диапазоне от 40 до 61 · 10³ Вт/(ср · м²) и силы излучения в диапазоне от 1 · 10^-4 до 15 Вт/ср от государственного первичного эталона при помощи вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки (приложение А).

2 Государственный первичный эталон

2.1 Государственный первичный эталон единицы энергетической яркости инфракрасного излучения состоит из комплекса следующих средств измерений:

- полных тепловых излучателей, выполненных в виде моделей абсолютно черного тела на основе фазовых переходов чистых веществ - воды, галлия, индия, олова, цинка, алюминия и меди - и представляющих собой набор мер, воспроизводящих единицу энергетической яркости;

- радиометров-компараторов, предназначенных для передачи размера единицы энергетической яркости вторичным эталонам и рабочим средствам измерений повышенной точности методом сличения и представляющих собой оптико-электронные приборы.

2.2 Номинальные значения энергетической яркости, воспроизводимой государственным первичным эталоном при температурах фазовых переходов воды, галлия, индия, олова, цинка, алюминия и меди, составляют соответственно: 100,39; 151,82; 615,03; 1173,5; 4151,1; 13691; 61283 Вт/(ср · м²), при постоянной Стефана-Больцмана, равной (5,67051 ± 0,00057) · 10^-8 Вт/(м² · К⁴).

2.3 Государственный первичный эталон обеспечивает воспроизведение единицы и передачу ее размера с относительным средним квадратическим отклонением результата измерений S₀, не превышающим 1 · 10^-3 при десяти независимых измерениях, неисключенная относительная систематическая погрешность θ₀ не превышает 1 · 10^-3.

2.4 Государственный первичный эталон применяют для передачи размера единицы энергетической яркости вторичным эталонам и рабочим средствам измерений повышенной точности - тепловым излучателям сличением с помощью компаратора.

3 Вторичные эталоны

3.1 В качестве вторичных эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела полостного и протяженного типа с постоянной и регулируемой температурой в диапазоне энергетической яркости от 40 до 61 · 10³ Вт/(ср · м²) и в диапазоне силы излучения от 1 · 10^-4 до 15 Вт/ср.

3.2 Средние квадратические отклонения результатов сличений S вторичных эталонов с государственным эталоном не должны превышать значений, указанных в таблице 1.

Таблица 1 - Характеристики относительных погрешностей эталонов

3.3 Вторичные эталоны применяют для поверки рабочих эталонов и рабочих средств измерений энергетической яркости и силы излучения сличением при помощи компаратора и методом прямых измерений.

4 Рабочие эталоны

4.1 В качестве рабочих эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела полостного и протяженного типа с энергетической яркостью от 40 до 61 · 10³ Вт/(ср · м²) и силой излучения от 1 · 10^-4 до 15 Вт/ср.

4.2 Доверительные границы относительной погрешности δ₀ при доверительной вероятности 0,95 не должны превышать значений, указанных в таблице 1.

4.3 Рабочие эталоны применяют для поверки рабочих средств измерений сличением при помощи компаратора и методом прямых измерений.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений применяют тепловые излучатели в виде моделей абсолютно черного тела полостного и протяженного типа, радиометры для диапазона энергетической яркости от 40 до 61 · 10³ Вт/(ср · м²), тепловые излучатели с силой излучения от 1 · 10^-4 до 15 Вт/ср, радиометры и приемники инфракрасного излучения в диапазоне силы излучения от 1 · 10^-4 до 15 Вт/ср.

5.2 Предел допускаемой относительной погрешности D₀ рабочих средств измерений - тепловых излучателей с энергетической яркостью от 40 до 61 · 10³ Вт/(ср · м²) - поверяемых по государственному эталону, должен быть не более 1,5 · 10^-2.

Доверительные границы относительной погрешности δ₀ рабочих средств измерений - тепловых излучателей и радиометров - поверяемых по вторичным эталонам, при доверительной вероятности 0,95, должны быть не более 3 · 10^-2 - для энергетической яркости и 5 · 10^-2 - для силы излучения.

Предел допускаемой относительной погрешности D₀ рабочих средств измерений - приемников ИК излучения - поверяемых по вторичным эталонам, должен быть не более 7 · 10^-2.

Предел допускаемой относительной погрешности D₀ рабочих средств измерений - тепловых излучателей, радиометров и приемников ИК излучения - поверяемых по рабочим эталонам, должен быть не более 9 · 10^-2 - для энергетической яркости и 15 · 10^-2 - для силы излучения.

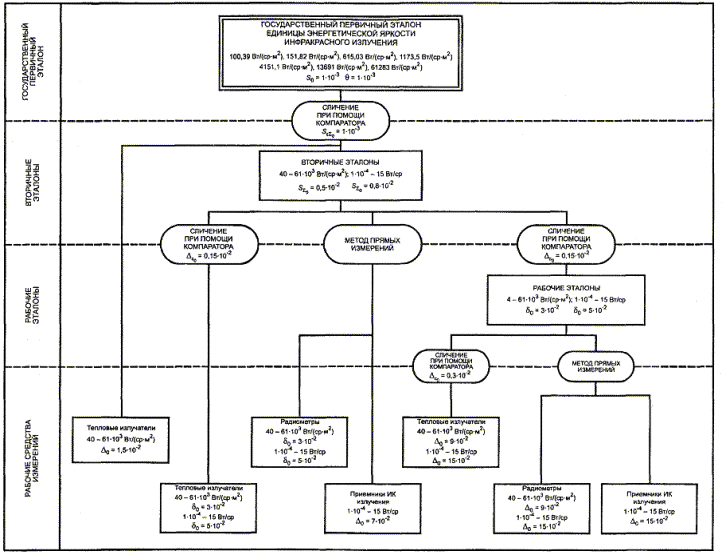

Приложение А

обязательное

Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К

Ключевые слова: государственная поверочная схема, государственный первичный эталон, рабочий эталон, рабочее средство измерений, энергетическая яркость, сила излучения
