ГОСТ 8381-73* Гайки круглые с радиально расположенными отверстиями класса точности А. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРУГЛЫЕ С РАДИАЛЬНО |
ГОСТ Взамен |
|
Конструкция и размеры |
|
|
Round nuts with radially spaced holes, product grade A. Design and dimensions |
Утвержден Постановлением Государственного комитета стандартов Совета Министров СССР от 19 декабря 1973 г. № 2716. Дата введения установлена
01.01.75
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
Издание 2006 г. с Изменениями № 1, 2, утвержденными в марте 1980 г., декабре 1986 г. (ИУС 4-80, 3-87).
1. Настоящий стандарт распространяется на круглые гайки с радиально расположенными отверстиями с диаметром резьбы от 2 до 20 мм.

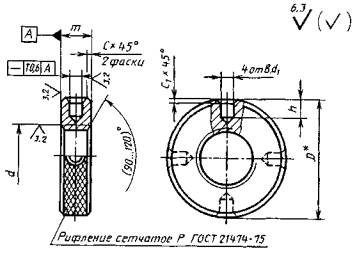

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы d |
Шаг резьбы |
D |
m |
Н13 |
h +IT14 |
c, не более |
c1, не более |
Шаг рифлении, P |
|
|
крупный |
мелкий |
||||||||
|
2 |
0,4 |
- |
5,5 |
2,0 |
1,0 |
1,2 |
0,3 |
0,1 |
0,6 |
|
2,5 |
0,45 |
- |
7,0 |
2,2 |
1,2 |
1,5 |
|||
|
3 |
0,5 |
- |
8,0 |
2,5 |
1,5 |
1,7 |
|||
|
4 |
0,7 |
- |
10 |
3,4 |
2,0 |
||||
|
5 |
0,8 |
- |
12 |
4,2 |
2,0 |
2,3 |
0,5 |
0,2 |
0,8 |
|
6 |
1,0 |
- |
16 |
5,0 |
3,0 |
3,5 |
|||
|
8 |
1,25 |
1,0 |
20 |
4,5 |
0,8 |
0,4 |
1,0 |
||
|
10 |
1,5 |
1,25 |
25 |
6,0 |
3,5 |
||||
|
12 |
1,75 |
28 |
5,0 |
||||||
|
16 |
2,0 |
1,5 |
32 |
7,0 |
4,0 |
6,0 |
1,2 |
0,6 |
|
|
20 |
2,5 |
36 |
8,0 |
||||||
Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 7Н, класса прочности 5, без покрытия:
Гайка M12.5 ГОСТ 8381- 73
То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали 40Х с покрытием 02 толщиной 9 мкм:
Гайка М12×1,25.6Н.12.40Х.029 ГОСТ 8381-73
(Измененная редакция, Изм. № 1, 2).
3. Резьба - по ГОСТ 24705-2004.
4. По заказу потребителя допускается изготовление гаек без рифления.
5. Поверхности отверстий «под ключ» стальных гаек должны иметь твердость 37,5 . . . 43,5 HRCэ.
6. Стальные гайки должны быть подвергнуты объемной термической обработке до твердости 28 . . . 33,5 HRCэ.
3 - 6. (Измененная редакция, Изм. № 2).
7. По заказу потребителя допускается стальные гайки изготовлять без термообработки.
8. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - по 10-й степени точности ГОСТ 24643-81.
9. Допуск параллельности опорных поверхностей гайки - по 10-й степени точности ГОСТ 24643-81.
8, 9. (Измененная редакция, Изм. № 2).
10. По заказу потребителя гайки должны быть размагничены.
11. Остальные технические требования - по ГОСТ 1759.0-87.
12. Теоретическая масса гаек указана в приложении.
13. Неуказанные допуски размеров, формы и расположения поверхностей - по ГОСТ 1759.1-82.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
Масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Теоретическая масса 1000 шт. гаек, кг ≈ |
|
2 |
0,304 |
|
2,5 |
0,532 |
|
3 |
0,750 |
|
4 |
1,690 |
|
5 |
2,960 |
|
6 |
6,160 |
|
8 |
9,670 |
|
10 |
18,64 |
|
12 |
23,01 |
|
16 |
32,33 |
|
20 |
44,72 |
|
- |
|
Примечание. Для определения массы гаек из других материалов величины масс, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
