ГОСТ 8717.1-84

Группа Ж 33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТУПЕНИ ЖЕЛЕЗОБЕТОННЫЕ И БЕТОННЫЕ

Конструкция и размеры

Reinforced concrete and concrete steps.

Structure and dimensions

Дата введения 1986-01-01

   ОКП 574613 58 9120

УТВЕРЖДЕН  Постановлением Государственного комитета СССР по делам строительства от 23 апреля 1984 г. N 58

1.  Настоящий стандарт распространяется на железобетонные и бетонные ступени, предназначенные для устройства внутренних и наружных лестниц зданий и сооружений, и устанавливает конструкцию ступеней, а также арматурных и закладных изделий к ним.

2.  Ступени должны удовлетворять всем требованиям ГОСТ 8717.0-84 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.

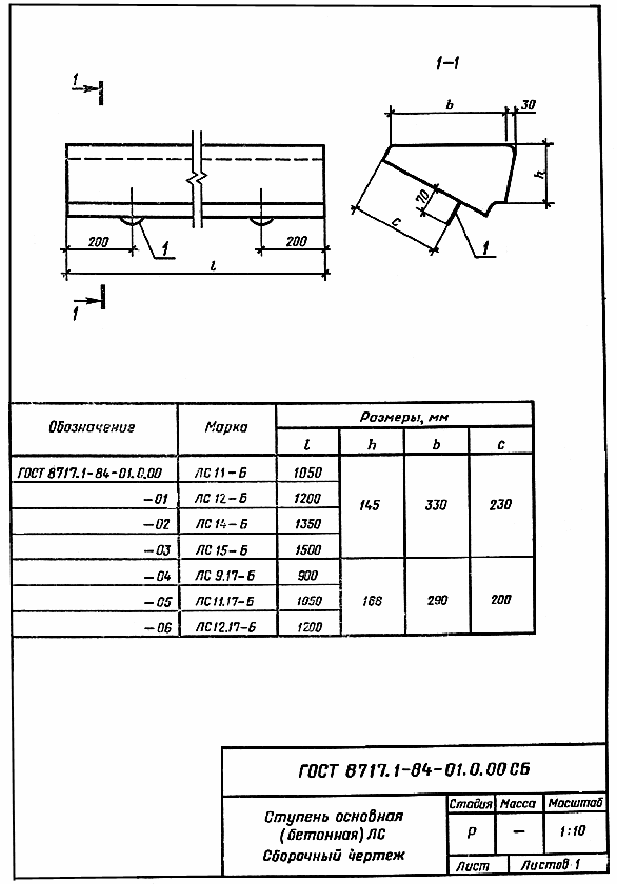

3.  Положение закладных изделий и монтажных петель в бетонных ступенях должно соответствовать указанному на черт. 01.0.00СБ и 02.0.00СБ.

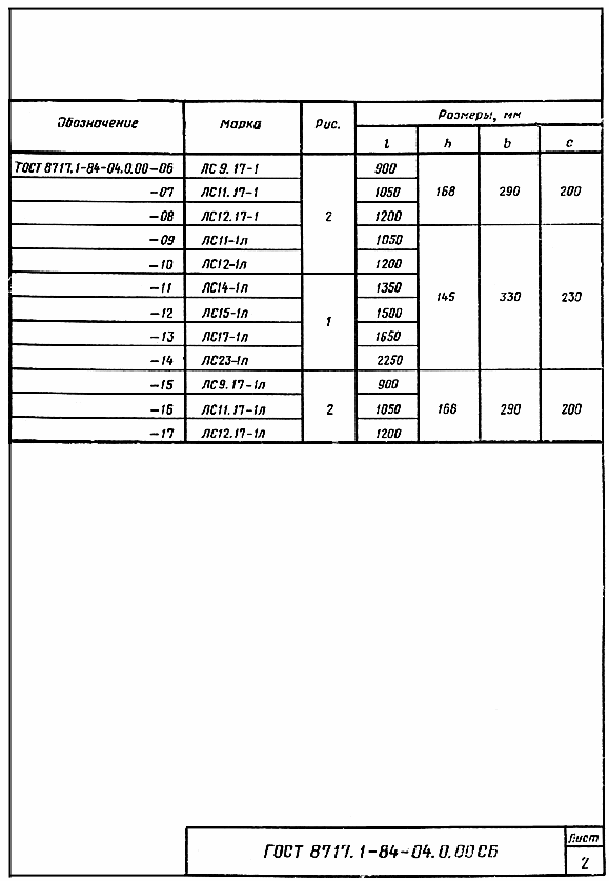

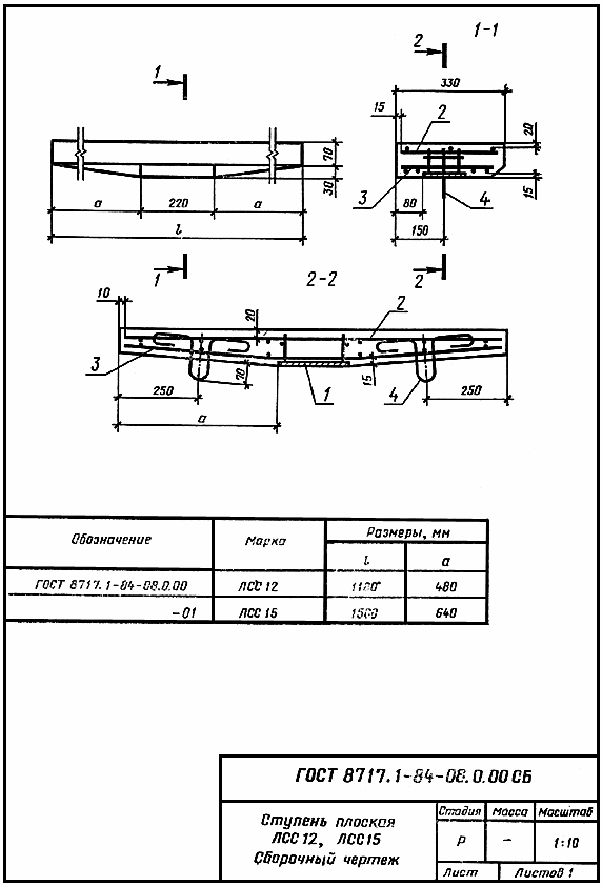

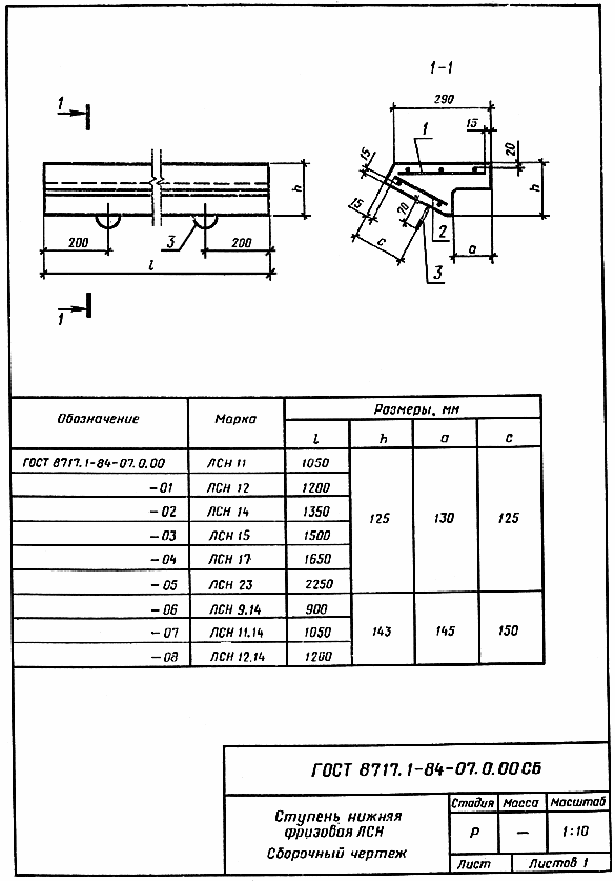

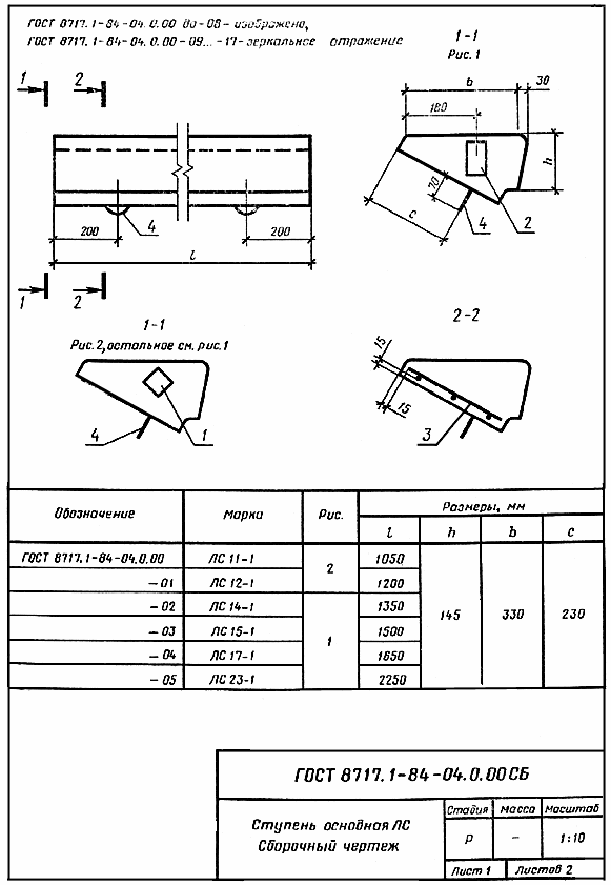

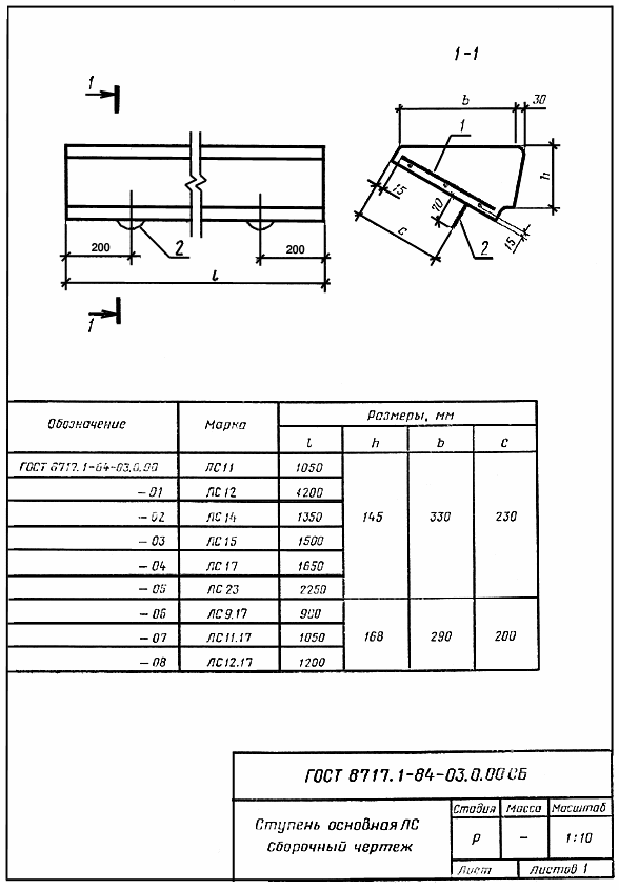

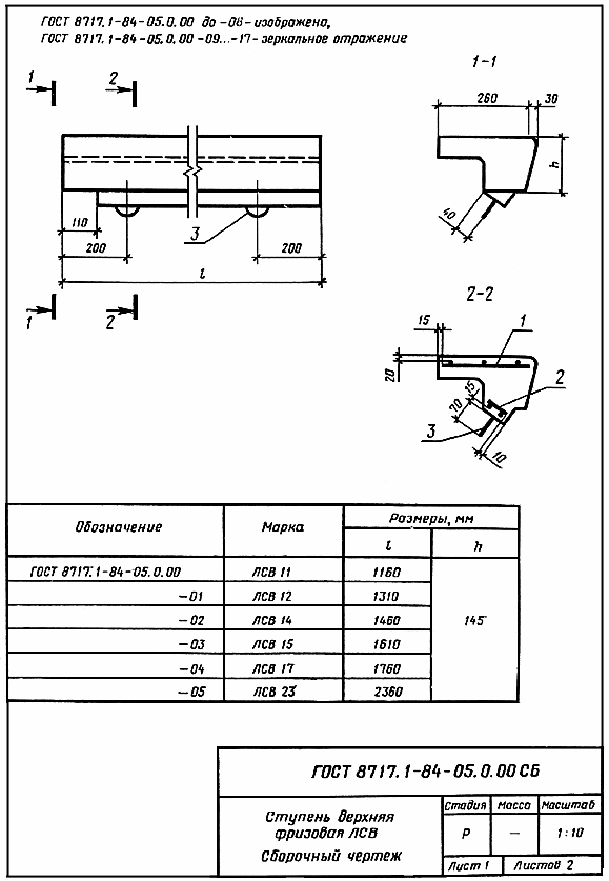

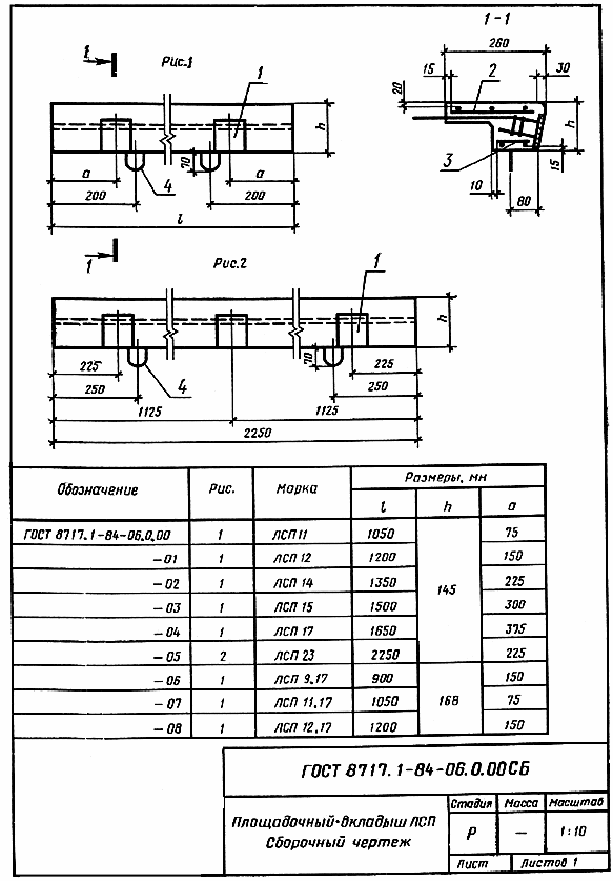

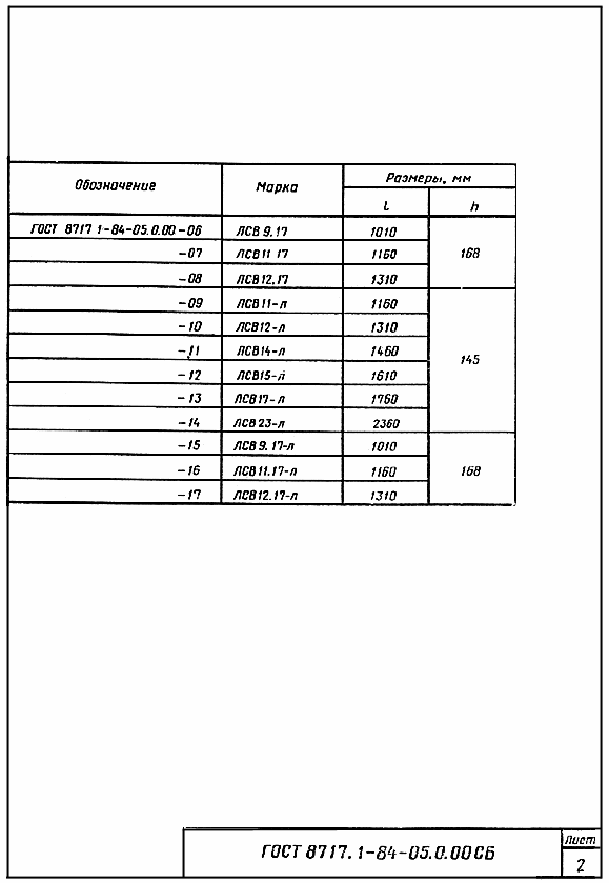

4.  Положение арматурных сеток, закладных изделий и монтажных петель в железобетонных ступенях должно соответствовать указанному на черт. 03.0.00СБ - 11.0.00СБ.

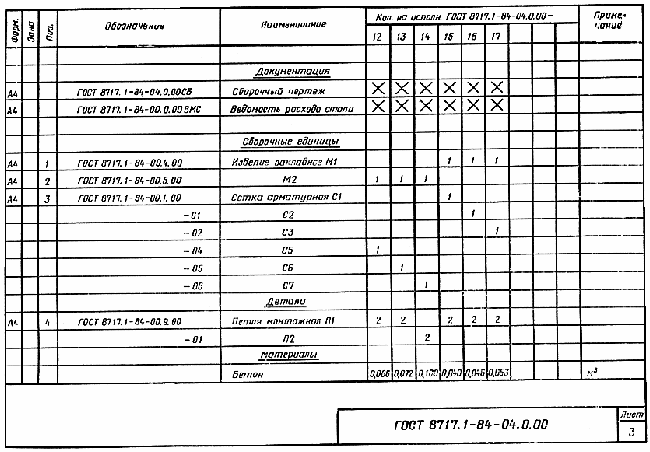

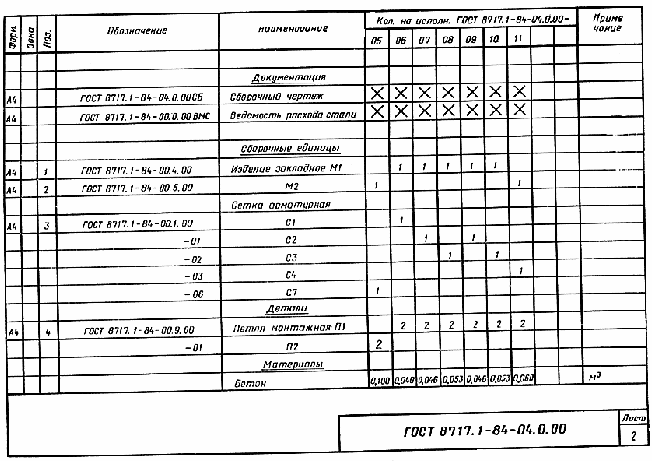

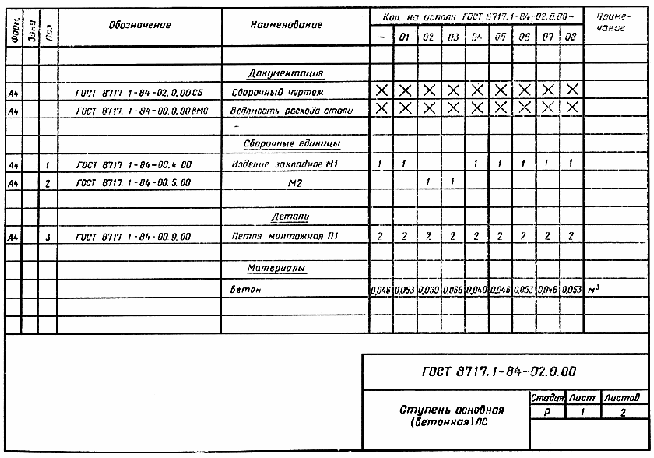

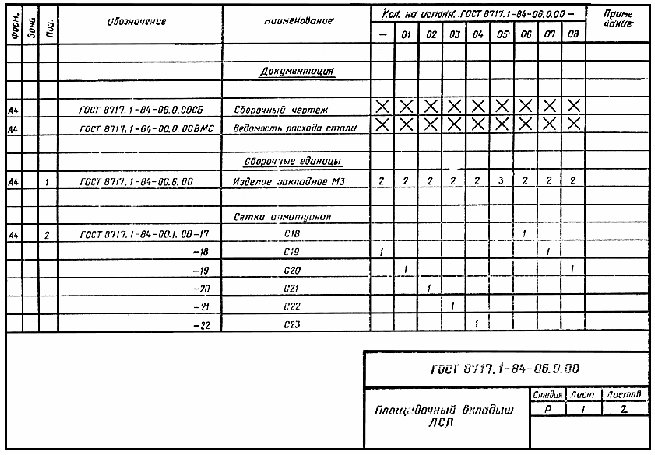

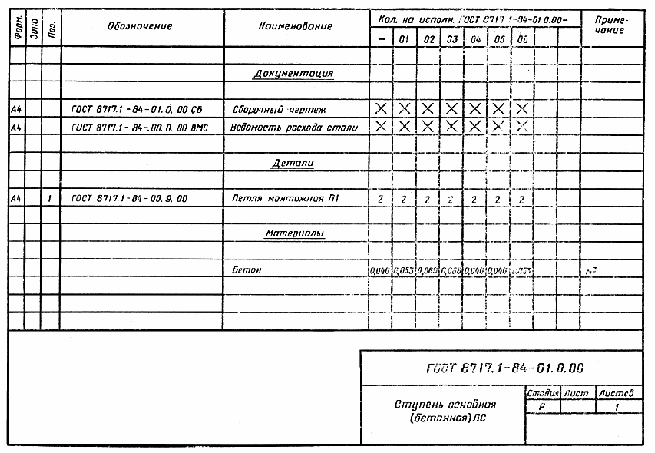

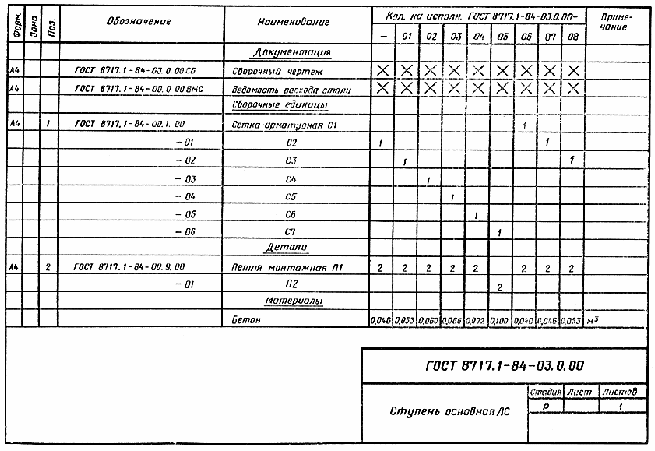

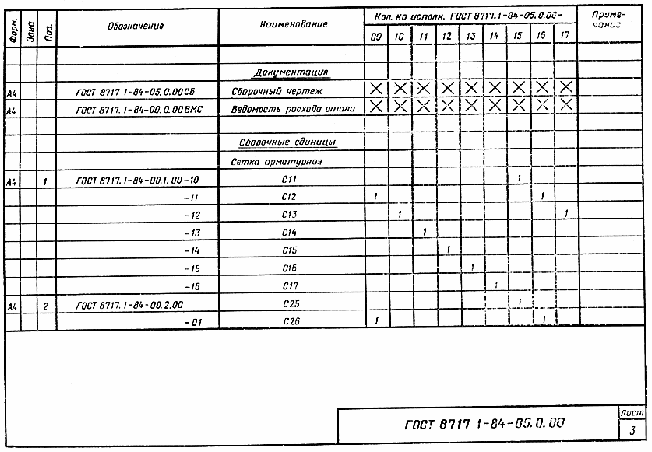

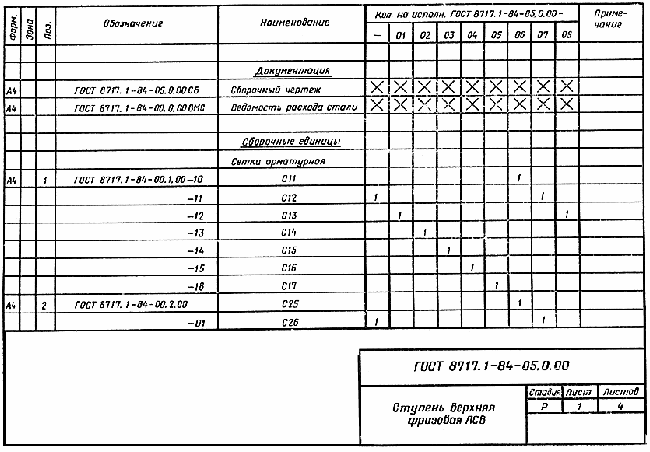

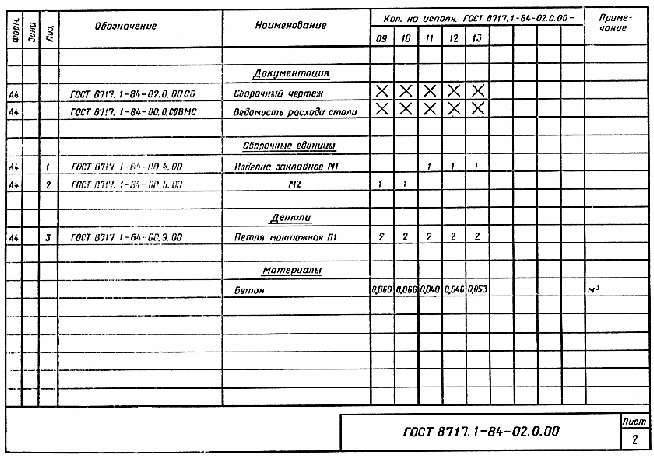

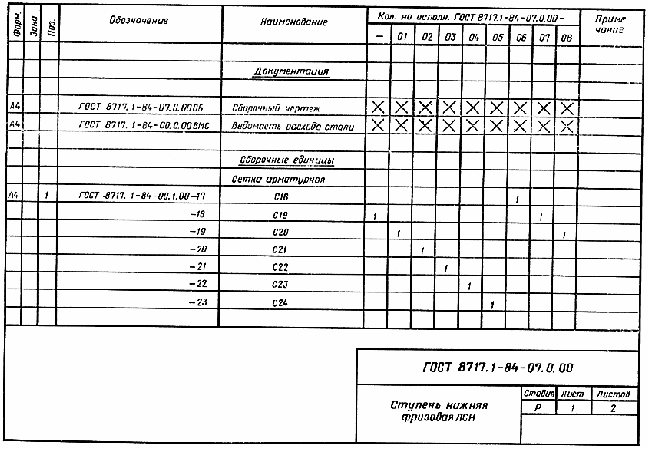

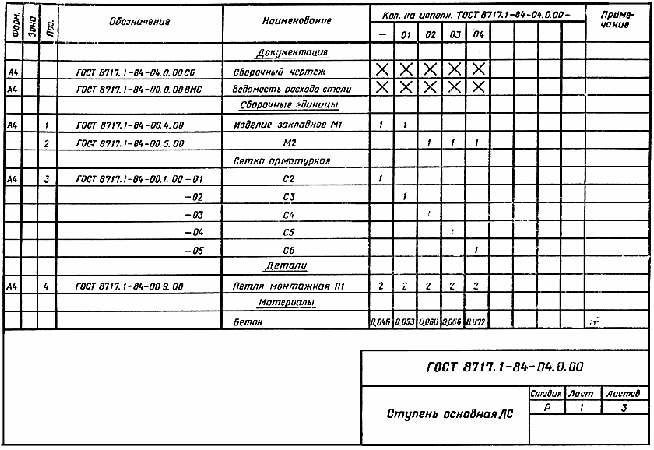

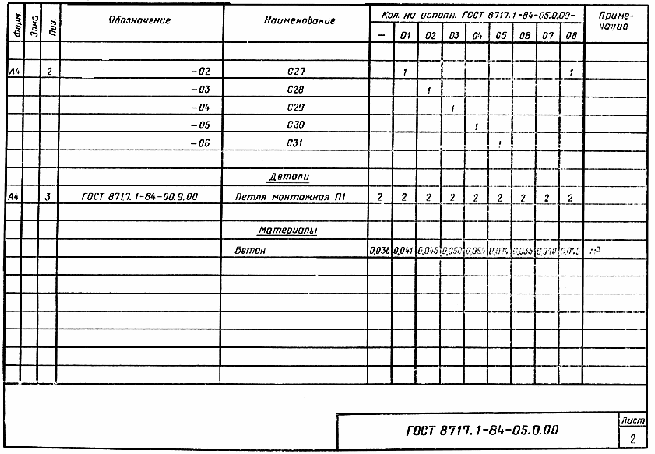

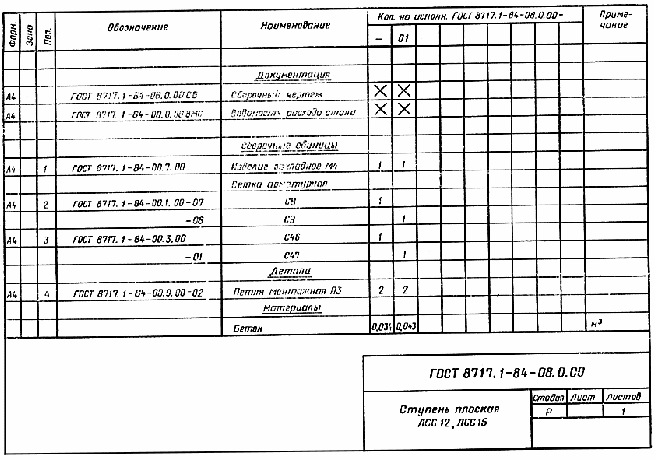

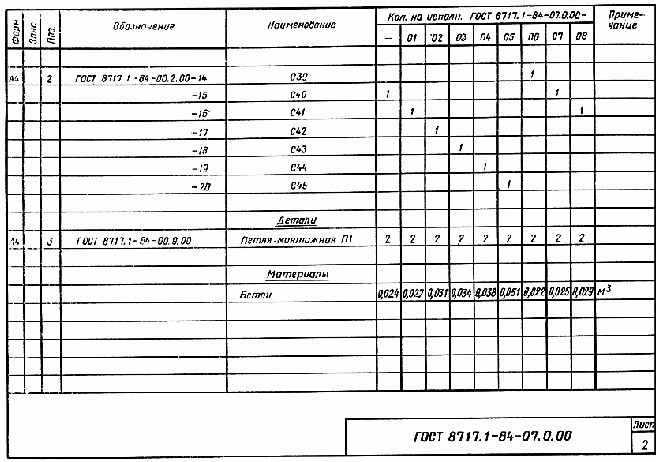

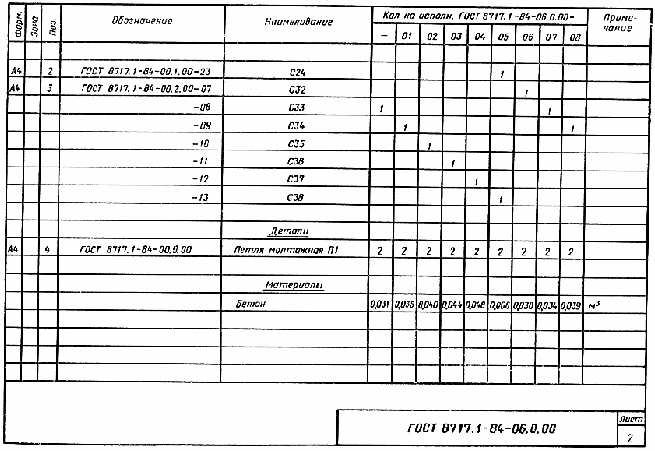

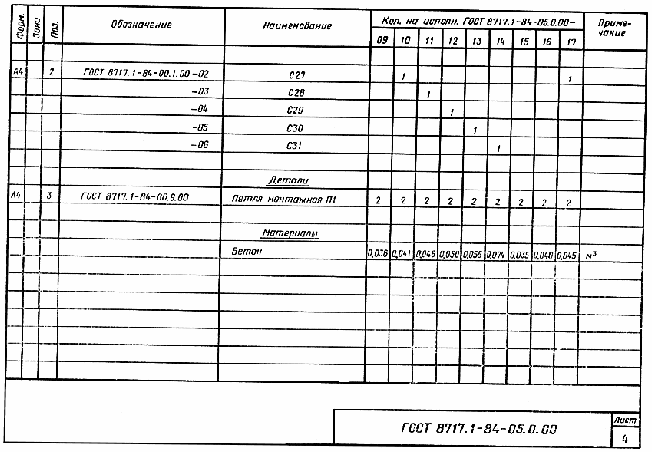

5.  Спецификация арматурных и закладных изделий на одну ступень приведена на черт. 01.0.00-11.0.00.

6.  Форма и размеры арматурных сеток должны соответствовать указанным на черт. 00.1.00СБ - 00.3.00СБ, а закладных изделий и монтажных петель - на черт. 00.4.00 - 00.9.00.

7.  Спецификация стали на арматурное изделие приведена на черт. 00.1.00-00.3.00, а на закладное изделие и монтажную петлю - на черт. 00.4.00 - 00.9.00.

8.  Ведомость расхода стали на ступени приведена на черт. 00.0.00ВМС.

9.  Закладные изделия марки М1 предназначены для восприятия горизонтальной нормативной нагрузки на поручни ограждения 0,49 кН (50 кгс/м), марок М2, М3 и М5 - 1,47 кН (150 кгс/м).

10.  Марки ступеней на чертежах настоящего стандарта приведены без указания вида бетона и отделки верхних лицевых поверхностей ступеней.
