ГОСТ 948-84. Перемычки железобетонные для зданий с кирпичными стенами
ГОСТ 948-84
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ
С КИРПИЧНЫМИ СТЕНАМИ
Технические условия
Reinforced concrete lintels for brick
wall buildings. Specifications
ОКП 58 2811, 58 2821
Дата введения 1986-01-01
УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 28 ноября 1984 г. № 193
ВЗАМЕН ГОСТ 948-76
ПЕРЕИЗДАНИЕ. Август 1991 г.
Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.
Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.
Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Перемычки подразделяют на следующие типы:
ПБ - брусковые, шириной до 250 мм включительно (черт. 1);
ПП - плитные, шириной более 250 мм (черт. 2);
ПГ - Балочные, с чертвертью для опирания или примыкания плит перекрытий (черт. 3);
ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (черт. 4).
1.2. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:
типа ПБ - указанным на черт. 1 и в табл. 1;
" ПП - " " " 2 и в табл. 2;
" ПГ - " " " 3 и в табл. 3;
" ПФ - " " " 4 и в табл. 4.
1.3. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:
типа ПБ - указанным на черт. 1 и в табл. 5;
" ПП - " " " 2 и в табл. 6;
" ПФ - " " " 4 и в табл. 7.
1.4. Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (черт. 1 и 2).
1.5. Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения.
1.6. Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.
1.7. Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.
В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

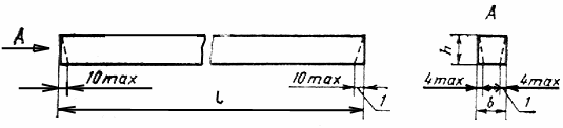

Перемычка типа ПБ
1 -технологический уклон
Черт. 1

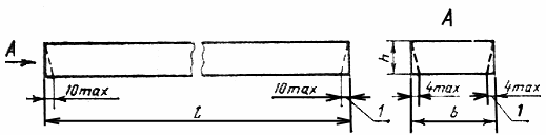

Перемычка типа ПП
1 -технологический уклон
Черт. 2

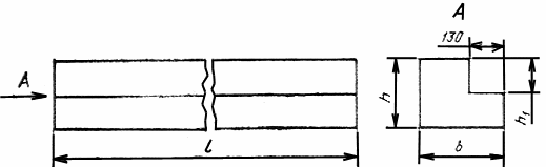

Перемычка типа ПГ
Черт. 3

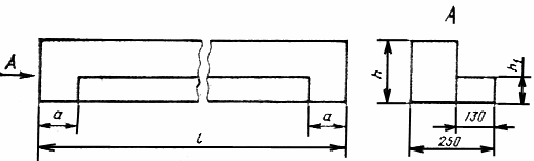

Перемычка типа ПФ
Черт. 4
Таблица 1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
|
Расход материалов
|
пере- мычки (справоч- ная), кг
|
Обозна- чение выпуска типовой проектной докумен- тации
|
|||||
|
|
|
Длина
|
Ширина
|
Высота
|
|
Бетон, куб.м
|
Сталь, кг
|
|
серии 1.038.1-1
|
||
|
Перемычки с ненапрягаемой арматурой
|
|||||||||||
|
58 2821 0553
|
1ПБ10-1
|
1030
|
|
|
|
0,008
|
0,31
|
20
|
|
||
|
58 2821 0554
|
1ПБ13-1
|
1290
|
120
|
65
|
|
0,010
|
0,41
|
25
|
|
||
|
58 2821 0555
|
1ПБ16-1
|
1550
|
|
|
|
0,012
|
0,48
|
30
|
|
||
|
58 2821 0556
|
2ПБ10-1
|
1030
|
|
|
0,98 (100)
|
0,017
|
0,24
|
43
|
|
||
|
58 2821 0557
|
2ПБ10-1-п
|
|
|
|
|
|
0,50
|
|
|
||
|
58 2821 0558
|
2ПБ13-1
|
1290
|
|
|
|
0,022
|
0,31
|
54
|
|
||
|
58 2821 0559
|
2ПБ13-1-п
|
|
|
|
|
|
0,57
|
|
|
||
|
58 2821 0560
|
2ПБ16-2
|
1550
|
|
|
1,96 (200)
|
0,026
|
0,53
|
65
|
|
||
|
58 2821 0561
|
2ПБ16-2-п
|
|
|
|
|
|
0,79
|
|
|
||
|
58 2821 0562
|
2ПБ17-2
|
1680
|
120
|
140
|
|
0,028
|
0,57
|
71
|
Выпуск 1
|
||
|
58 2821 0563
|
2ПБ17-2-п
|
|
|
|
|
|
0,83
|
|
|
||
|
58 2821 0564
|
2ПБ19-3
|
1940
|
|
|
|
0,033
|
0,85
|
81
|
|
||
|
58 2821 0565
|
2ПБ19-3-п
|
|
|
|
|
|
1,11
|
|
|
||
|
58 2821 0566
|
2ПБ22-3
|
2200
|
|
|
2,94 (300)
|
0,037
|
1,18
|
92
|
|
||
|
58 2821 0567
|
2ПБ22-3-п
|
|
|
|
|
|
1,44
|
|
|
||
|
58 2821 0568
|
2ПБ25-3
|
2460
|
|
|
|
0,041
|
1,85
|
103
|
|
||
|
58 2821 0569
|
2ПБ25-3-п
|
|
|
|
|
|
2,11
|
|
|
||
|
58 2821 0570
|
2ПБ26-4
|
2590
|
120
|
140
|
3,92 (400)
|
0,044
|
2,40
|
109
|
|
||
|
58 2821 0571
|
2ПБ26-4-п
|
|
|
|
|
|
2,66
|
|
|
||
|
58 2821 0572
|
2ПБ29-4
|
2850
|
|
|
|
0,048
|
3,06
|
120
|
|
||
|
58 2821 0573
|
2ПБ29-4-п
|
|
|
|
|
|
3,32
|
|
|
||
|
58 2821 0574
|
2ПБ30-4
|
2980
|
|
|
|
0,050
|
3,19
|
125
|
|
||
|
58 2821 0575
|
2ПБ30-4-п
|
|
|
|
|
|
3,45
|
|
|
||
|
58 2821 0576
|
3ПБ13-37
|
1290
|
|
|
|
0,034
|
1,74
|
85
|
|
||
|
58 2821 0577
|
3ПБ13-37-п
|
|
|
|
|
|
2,06
|
|
|
||
|
58 2821 0578
|
3ПБ16-37
|
1550
|
|
|
37,27 (3800)
|
0,041
|
2,94
|
102
|
Выпуск 1
|
||
|
58 2821 0579
|
3ПБ16-37-п
|
|
|
|
|
|
3,26
|
|
|
||
|
58 2821 0580
|
3ПБ18-37
|
1810
|
120
|
220
|
|
0,048
|
3,88
|
119
|
|
||
|
58 2821 0581
|
3ПБ18-37-п
|
|
|
|
|
|
4,20
|
|
|
||
|
58 2821 0582
|
3ПБ18-8
|
1810
|
|
|
|
0,048
|
1,18
|
119
|
|
||
|
58 2821 0583
|
3ПБ-18-8-п
|
|
|
|
|
|
1,50
|
|
|
||
|
58 2821 0584
|
3ПБ21-8
|
2070
|
|
|
7,85 (800)
|
0,055
|
1,41
|
137
|
|
||
|
58 2821 0585
|
3ПБ21-8-п
|
|
|
|
|
|
1,73
|
|
|
||
|
58 2821 0586
|
3ПБ25-8
|
2460
|
|
|
|
0,065
|
2,10
|
162
|
|
||
|
58 2821 0587
|
3ПБ25-8-п
|
|
|
|
|
|
2,42
|
|
|
||
|
58 2821 0588
|
3ПБ27-8
|
2720
|
|
|
|
0,072
|
3,22
|
180
|
|
||
|
58 2821 0589
|
3ПБ27-8-п
|
|
|
|
|
|
3,54
|
|
|
||
|
58 2821 0590
|
3ПБ30-8
|
2980
|
|
|
7,85 (800)
|
0,079
|
3,54
|
197
|
|
||
|
58 2821 0591
|
3ПБ30-8-п
|
|
|
|
|
|
3,86
|
|
|
||
|
58 2821 0592
|
3ПБ34-4
|
3370
|
|
|
|
0,089
|
2,73
|
222
|
|
||
|
58 2821 0593
|
3ПБ34-4-п
|
|
120
|
220
|
3,92 (400)
|
|
3,31
|
|
|
||
|
58 2821 0594
|
3ПБ36-4
|
3630
|
|
|
|
0,096
|
4,10
|
240
|
|
||
|
58 2821 0595
|
3ПБ36-4-п
|
|
|
|
|
|
4,68
|
|
|
||
|
58 2821 0596
|
3ПБ39-8
|
3890
|
|
|
7,85 (800)
|
0,103
|
10,13
|
257
|
|
||
|
58 2821 0597
|
3ПБ39-8-п
|
|
|
|
|
|
10,71
|
|
|
||
|
58 2821 0598
|
4ПБ30-4
|
2980
|
|
|
3,92 (400)
|
0,104
|
1,85
|
259
|
Выпуск 1
|
||
|
58 2821 0599
|
4ПБ30-4-п
|
|
|
|
|
|
2,49
|
|
|
||
|
58 2821 0600
|
4ПБ44-8
|
4410
|
|
|
|
0,154
|
11,88
|
385
|
|
||
|
58 2821 0601
|
4ПБ44-8-п
|
|
120
|
290
|
7,85 (800)
|
|
12,52
|
|
|
||
|
58 2821 0602
|
4ПБ48-8
|
4800
|
|
|
|
0,167
|
15,12
|
418
|
|
||
|
58 2821 0603
|
4ПБ48-8-п
|
|
|
|
|
|
15,76
|
|
|
||
|
58 2821 0604
|
4ПБ60-8
|
5960
|
|
|
|
0,207
|
29,20
|
519
|
|
||
|
58 2821 0605
|
4ПБ60-8-п
|
|
|
|
|
|
29,84
|
|
|
||
|
58 2821 0606
|
5ПБ18-27
|
1810
|
|
|
|
0,100
|
3,76
|
250
|
|
||
|
58 2821 0607
|
5ПБ18-27-п
|
|
250
|
220
|
27,46 (2800)
|
|
4,34
|
|
|
||
|
58 2821 0608
|
5ПБ21-27
|
2070
|
|
|
|
0,114
|
5,48
|
285
|
|
||
|
58 2821 0609
|
5ПБ21-27-п
|
|
|
|
|
|
6,06
|
|
|
||
|
58 2821 0610
|
5П21-27-а
|
|
|
|
|
|
8,75
|
|
|
||
|
58 2821 0611
|
5ПБ21-27-ап
|
|
|
|
|
|
9,33
|
|
|
||
|
58 2821 0612
|
5ПБ25-27
|
|
|
|
|
|
8,48
|
|
|
||
|
58 2821 0613
|
5ПБ25-27-п
|
2460
|
|
|
|
0,135
|
9,06
|
338
|
|
||
|
58 2821 0614
|
5ПБ25-27-а
|
|
|
|
|
|
11,75
|
|
|
||
|
58 2821 0615
|
5ПБ25-27-ап
|
|
|
|
|
|
12,33
|
|
|
||
|
58 2821 0616
|
5ПБ27-27
|
|
|
|
|
|
11,91
|
|
|
||
|
58 2821 0617
|
5ПБ27-27-п
|
2720
|
|
|
27,46 (2800)
|
0,150
|
12,49
|
375
|
|
||
|
58 2821 0618
|
5ПБ27-27-а
|
|
|
|
|
|
15,18
|
|
|
||
|
58 2821 0619
|
5ПБ27-27-ап
|
|
|
|
|
|
15,76
|
|
|
||
|
58 2821 0620
|
5ПБ30-27
|
|
|
|
|
|
19,44
|
|
|
||
|
58 2821 0621
|
5ПБ30-27-п
|
2980
|
|
|
|
0,164
|
20,02
|
410
|
Выпуск 1
|
||
|
58 2821 0622
|
5ПБ30-27-а
|
|
250
|
220
|
|
|
22,71
|
|
|
||
|
58 2821 0623
|
5ПБ30-27-ап
|
|
|
|
|
|
23,29
|
|
|
||
|
58 2821 0624
|
5ПБ31-27
|
3110
|
|
|
|
0,171
|
22,84
|
428
|
|
||
|
58 2821 0625
|
5ПБ31-27-п
|
|
|
|
|
|
23,42
|
|
|
||
|
58 2821 0626
|
5ПБ25-37
|
2460
|
|
|
|
0,135
|
11,04
|
338
|
|
||
|
58 2821 0627
|
5ПБ25-37-п
|
|
|
|
|
|
11,62
|
|
|
||
|
58 2821 0628
|
5ПБ27-37
|
2720
|
|
|
37,27 (3800)
|
0,150
|
20,34
|
375
|
|
||
|
58 2821 0629
|
5ПБ27-37-п
|
|
|
|
|
|
20,92
|
|
|
||
|
58 2821 0630
|
5ПБ30-37
|
2980
|
|
|
|
0,164
|
27,50
|
410
|
|
||
|
58 2821 0631
|
5ПБ30-37-п
|
|
|
|
|
|
28,08
|
|
|
||
|
58 2821 0632
|
5ПБ34-20
|
3370
|
|
|
19,61 (2000)
|
0,185
|
22,28
|
463
|
|
||
|
58 2821 0633
|
5ПБ34-20-п
|
|
|
|
|
|
22,86
|
|
|
||
|
58 2821 0634
|
5ПБ36-20
|
3630
|
250
|
220
|
19,61 (2000)
|
0,200
|
28,31
|
500
|
Выпуск 1
|
||
|
58 2821 0635
|
5ПБ36-20-п
|
|
|
|
|
|
28,89
|
|
|
||
|
58 2821 0636
|
6ПБ 5-37
|
3500
|
250
|
290
|
37,27 (3800)
|
0,254
|
43,70
|
634
|
Выпуск 12
|
||
|
58 2821 0637
|
7ПБ 0-52
|
5950
|
250
|
585
|
51,58 (5260)
|
0,870
|
103,80
|
2175
|
|
||
|
Перемычки с напрягаемой арматурой класса Ат-V
|
|||||||||||
|
58 2811 0136
|
5ПБ21-27 АтV
|
|
|
|
|
|
4,92
|
|
|
||
|
58 2811 0137
|
5ПБ21-27 АтV-а
|
2070
|
|
|
|
0,114
|
8,19
|
285
|
|
||
|
58 2811 0138
|
5ПБ25-27 АтV
|
|
|
|
27,46 (2800)
|
|
5,80
|
|
|
||
|
58 2811 0139
|
5ПБ25-27 АтV-а
|
2460
|
|
|
|
0,135
|
9,07
|
338
|
|
||
|
58 2811 0140
|
5ПБ25-37 АтV
|
|
|
|
37,27 (3800)
|
|
7,12
|
|
|
||
|
58 2811 0141
|
5ПБ27-37 АтV
|
|
|
|
|
|
9,58
|
|
|
||
|
58 2811 0142
|
5ПБ27-27 АтV
|
2720
|
|
|
|
0,150
|
7,84
|
375
|
|
||
|
58 2811 0143
|
5ПБ27-27 Ат-V-а
|
|
250
|
220
|
|
|
11,11
|
|
Выпуск 8
|
||
|
58 2811 0144
|
5П 30-27 АтV
|
|
|
|
27,46 (2800)
|
|
10,34
|
|
|
||
|
58 2811 0145
|
5ПБ30-27 АтV-а
|
2980
|
|
|
|
0,164
|
13,61
|
410
|
|
||
|
58 2811 0146
|
5ПБ30-37 АтV
|
|
|
|
37,27 (3800)
|
|
16,44
|
|
|
||
|
58 2811 0147
|
5ПБ31-37 АтV
|
3110
|
|
|
27,46 (2800)
|
0,171
|
10,82
|
428
|
|
||
|
58 2811 0148
|
5ПБ34-20 АтV
|
3370
|
|
|
19,61 (2000)
|
0,185
|
9,46
|
463
|
|
||
|
58 2811 0149
|
5ПБ 36-20 АтV
|
3630
|
|
|
|
0,200
|
12,54
|
500
|
|
||
|
Перемычки с напрягаемой арматурой класса Ат-IVС
|
|||||||||||
|
58 2811 0121
|
5ПБ21-27 АтIVС
|
|
|
|
|
|
4,92
|
|
|
||
|
58 2811 0122
|
5ПБ21-27АтIVС-а
|
2070
|
|
|
|
0,114
|
8,19
|
285
|
|
||
|
58 2811 0123
|
5ПБ25-27 АтIVС
|
|
|
|
27,46 (2800)
|
|
7,12
|
|
|
||
|
58 2811 0124
|
5ПБ25-27 АтIVС-а
|
2460
|
|
|
|
0,135
|
10,39
|
338
|
|
||
|
58 2811 0125
|
5П 25-37 АтIVС
|
|
|
|
37,27 (3800)
|
|
8,70
|
|
|
||
|
58 2811 0126
|
5ПБ27-37 АтIVС
|
|
|
|
|
|
11,58
|
|
|
||
|
58 2811 0127
|
5ПБ27-27 АтIVС
|
2720
|
|
|
|
0,150
|
7,84
|
375
|
|
||
|
58 28110128
|
5ПБ27-27АтIVС-а
|
|
250
|
220
|
27,46 (2800)
|
|
11,11
|
|
Выпуск 9
|
||
|
58 2811 0129
|
5ПБ30-27 АтIVС
|
|
|
|
|
|
12,54
|
|
|
||
|
58 2811 0130
|
5ПБ30-27 АтIVС-а
|
2980
|
|
|
|
0,164
|
15,81
|
410
|
|
||
|
5ПБ30-37 АтIVС
|
|
|
|
|
|
|
|
|
||
|
5ПБ31-27 АтIVС
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
5ПБ36-20 АтIVС
|
|
|
|
|
|
|
|
|
||
Таблица 2
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
|
Расход материалов
|
Масса пере- мычки (справоч- ная), кг
|
Обозна- чение выпуска типовой проектной докумен- тации
|
|||
|
|
|
Длина
|
Ширина
|
Высота
|
|
Бетон, куб.м
|
Сталь, кг
|
|
|
|
Перемычки с ненапрягаемой арматурой
|
|||||||||
|
58 2821 0638
|
1ПП12-3
|
1160
|
380
|
65
|
2,94 (300)
|
0,029
|
0,71
|
72
|
|
|
58 2821 0639
|
2ПП14-4
|
1420
|
|
|
3,92 (400)
|
0,076
|
1,43
|
189
|
|
|
58 2821 0640
|
2ПП17-5
|
1680
|
|
|
4,90 (500)
|
0,089
|
1,80
|
223
|
|
|
58 2821 0641
|
2ПП18-5
|
1810
|
380
|
140
|
|
0,096
|
2,23
|
241
|
|
|
58 2821 0642
|
2ПП21-6
|
2070
|
|
|
5,88 (600)
|
0,110
|
2,91
|
275
|
|
|
58 2821 0643
|
2ПП23-7
|
2330
|
|
|
6,86 (700)
|
0,124
|
3,90
|
310
|
|
|
58 2821 0644
|
2ПП25-8
|
2460
|
|
|
7,85 (800)
|
0,131
|
4,63
|
327
|
|
|
58 2821 0645
|
3ПП14-71
|
1420
|
|
|
|
0,119
|
4,96
|
297
|
|
|
58 2821 0646
|
3ПП16-71
|
1550
|
|
|
|
0,130
|
5,16
|
325
|
|
|
58 2821 0647
|
3ПП18-71
|
1810
|
|
|
70,61 (7200)
|
0,151
|
9,56
|
378
|
Выпуск 2
|
|
58 2821 0648
|
3ПП21-71
|
2070
|
380
|
220
|
|
0,173
|
13,82
|
433
|
|
|
58 2821 0649
|
3ПП27-71
|
2720
|
|
|
|
0,227
|
35,82
|
568
|
|
|
58 2821 0650
|
3ПП30-10
|
2980
|
|
|
9,81 (1000)
|
0,249
|
7,29
|
623
|
|
|
58 2821 0651
|
4ПП12-4
|
1160
|
510
|
65
|
3,92 (400)
|
0,038
|
0,98
|
95
|
|
|
58 2821 0652
|
5ПП14-5
|
1420
|
|
|
4,90 (500)
|
0,101
|
2,08
|
253
|
|
|
58 2821 0653
|
5ПП17-6
|
1680
|
510
|
140
|
5,88 (600)
|
0,120
|
2,26
|
300
|
|
|
58 2821 0654
|
5ПП23-10
|
2330
|
|
|
9,81 (1000)
|
0,166
|
5,68
|
416
|
|
|
58 2821 0655
|
6ПП30-13
|
2980
|
510
|
220
|
12,75 (1300)
|
0,334
|
9,66
|
835
|
|
|
Перемычки с напрягаемой арматурой Ат-V
|
|||||||||
|
58 2811 0160
|
3ПП14-71 АтV
|
1420
|
|
|
|
0,119
|
3,78
|
297
|
|
|
58 2811 0161
|
3ПП16-71 АтV
|
1550
|
|
|
|
0,130
|
4,06
|
325
|
|
|
58 2811 0162
|
3ПП18-71 АтV
|
1810
|
380
|
220
|
70,61 (7200)
|
0,151
|
5,76
|
378
|
|
|
58 2811 0163
|
3ПП21-71 АтV
|
2070
|
|
|
|
0,173
|
8,36
|
433
|
|
|
58 2811 0164
|
3ПП27-71 АтV
|
2720
|
|
|
|
0,227
|
21,51
|
568
|
|
|
58 2811 0165
|
6ПП14-72 АтV
|
1420
|
|
|
|
0,159
|
4,82
|
398
|
Выпуск 8
|
|
58 2811 0166
|
6ПП16-72 АтV
|
1550
|
|
|
|
0,174
|
5,18
|
435
|
|
|
58 2811 0167
|
6ПП18-72 АтV
|
1810
|
510
|
220
|
71,59 (7300)
|
0,203
|
5,95
|
508
|
|
|
58 2811 0168
|
6ПП21-72 АтV
|
2070
|
|
|
|
0,232
|
8,62
|
581
|
|
|
58 2811 0169
|
6ПП27-72 АтV
|
2720
|
|
|
|
0,305
|
17,52
|
763
|
|
|
Перемычки с напрягаемой арматурой класса Ат-IVС
|
|||||||||
|
58 2811 0150
|
3ПП14-71 АтIVС
|
1420
|
|
|
|
0,119
|
3,78
|
297
|
|
|
58 2811 0151
|
3ПП16-71 АтIVС
|
1550
|
|
|
|
0,130
|
4,06
|
325
|
|
|
58 2811 0152
|
3ПП18-71 АтIVС
|
1810
|
380
|
220
|
70,61 (7200)
|
0,151
|
5,76
|
378
|
|
|
58 2811 0153
|
3ПП21-71 АтIVС
|
2070
|
|
|
|
0,173
|
8,36
|
433
|
|
|
58 2811 0154
|
3ПП27-71 АтIVС
|
2720
|
|
|
|
0,227
|
24,93
|
568
|
|
|
58 2811 0155
|
6ПП14-72 АтIVС
|
1420
|
|
|
|
0,159
|
4,82
|
398
|
Выпуск 9
|
|
58 2811 0156
|
6ПП16-72 АтIVС
|
1550
|
|
|
|
0,174
|
5,18
|
435
|
|
|
58 2811 0157
|
6ПП18 -72 АтIVС
|
1810
|
510
|
220
|
71,59 (7300)
|
0,203
|
5,95
|
508
|
|
|
58 2811 0158
|
6ПП21-72 АтIVС
|
2070
|
|
|
|
0,232
|
8,62
|
581
|
|
|
58 2811 0159
|
6ПП27-72 АтIVС
|
2720
|
|
|
|
0,305
|
20,94
|
763
|
|
Таблица 3
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
Расчетная нагрузка, кН/м (кгс/м)
|
Расход материалов
|
Масса пере- мычки (справоч- ная) кг
|
Обозначе- ние выпуска типовой проектной докумен-
|
||||
|
|
|
Длина
|
Ширина
|
Высота
|
Высота четверти
|
|
Бетон, куб.м
|
Сталь, кг
|
|
тации серии 1.038.1-1
|
|
|
4410
|
250
|
290
|
220
|
7,85 (800)
|
0,194
|
14,07
|
484
|
|
|
|
4800
|
|
|
|
|
0,211
|
17,15
|
527
|
|
|
|
3890
|
|
|
|
|
0,317
|
32,02
|
792
|
Выпуск 3
|
|
|
4150
|
250
|
440
|
220
|
31,38 (3200)
|
0,338
|
42,99
|
845
|
|
|
|
4410
|
|
|
|
|
0,359
|
51,81
|
897
|
|
|
|
4800
|
|
|
|
|
0,391
|
69,59
|
977
|
|
|
|
5950
|
380
|
585
|
435
|
72,57 (7400)
|
0,986
|
165,70
|
2465
|
Выпуск 12
|
|
|
2980
|
380
|
290
|
70
|
|
0,301
|
23,83
|
753
|
|
|
|
1550
|
|
|
|
40,21 (4100)
|
0,143
|
4,81
|
357
|
Выпуск 3
|
|
|
2590
|
380
|
290
|
140
|
|
0,238
|
17,06
|
596
|
|
|
|
3500
|
|
|
|
16,57 (1690)
|
0,322
|
23,40
|
805
|
Выпуск 12
|
|
|
|
|
|
|
37,27 (3800)
|
|
46,70
|
|
|
|
6ПГ44-40
|
4410
|
380
|
440
|
220
|
40,21 (4100)
|
0,611
|
58,38
|
1528
|
Выпуск 3
|
|
6ПГ60-31
|
5960
|
|
|
|
31,38 (3200)
|
0,826
|
120,28
|
2065
|
|
|
7ПГ35-23
|
3500
|
510
|
290
|
140
|
22,95 (2340)
|
0,454
|
32,60
|
1135
|
Выпуск 12
|
|
7ПГ35-52
|
|
|
|
|
51,58 (5260)
|
|
60,80
|
|
|
|
8ПГ60-40
|
5960
|
510
|
440
|
220
|
40,21 (4100)
|
1,167
|
149,44
|
2917
|
Выпуск 3
|
Таблица 4
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
Расчетная нагрузка, кН/м (кгс/м)
|
Расход материалов
|
Мас- са пере- мычки
|
Обоз- начение выпуска типовой
|
||||
|
|
|
Длина
|
Высота
|
Высота высту- пающей части
|
Длина опорной зоны
|
|
Бетон, куб.м
|
Сталь, кг
|
(спра- воч- ная), кг
|
проек- тной доку- ментации серии 1.038.1-1
|
|
|
770
|
|
|
|
|
0,018
|
0,29
|
45
|
|
|
|
900
|
|
|
|
1,96 (200)
|
0,021
|
0,36
|
53
|
|
|
|
1030
|
|
|
|
|
0,024
|
0,42
|
60
|
|
|
|
1310
|
140
|
70
|
130
|
2,94 (300)
|
0,032
|
0,61
|
80
|
|
|
|
1420
|
|
|
|
3,92 (400)
|
0,034
|
0,67
|
85
|
|
|
|
1550
|
|
|
|
4,90 (500)
|
0,038
|
0,82
|
95
|
|
|
|
1680
|
|
|
|
|
0,041
|
0,98
|
103
|
|
|
|
1940
|
|
|
|
5,88 (600)
|
0,048
|
1,78
|
120
|
|
|
|
2200
|
|
|
|
|
0,075
|
3,33
|
188
|
|
|
|
2330
|
|
|
|
7,85 (800)
|
0,079
|
3,85
|
198
|
|
|
|
2460
|
|
|
|
|
0,084
|
4,09
|
210
|
|
|
|
2980
|
220
|
70
|
195
|
|
0,102
|
6,04
|
255
|
|
|
58 2821 0685
|
2ПФ22-12
|
2200
|
|
|
|
|
0,075
|
4,71
|
188
|
|
|
58 2821 0686
|
2ПФ23-12
|
2330
|
|
|
|
11,77 (1200)
|
0,079
|
5,00
|
198
|
|
|
58 2821 0687
|
2ПФ25-12
|
2460
|
|
|
|
|
0,084
|
5,59
|
210
|
|
|
58 2821 0688
|
2ПФ30-12
|
2980
|
|
|
|
|
0,102
|
9,01
|
255
|
|
|
58 2821 0689
|
3ПФ40-10
|
4020
|
290
|
70
|
260
|
9,81 (1000)
|
0,172
|
11,89
|
430
|
|
|
58 2821 0690
|
3ПФ43-10
|
4280
|
|
|
|
|
0,183
|
13,67
|
458
|
|
Таблица 5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
Расчетная нагрузка кН/м (кгс/м)
|
Расход материалов
|
Масса перемычки (справоч- ная), кг
|
Обозначе- ние выпуска типовой проектной докумен- тации серии 1.038.1-1
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
Перемычки с ненапрягаемой арматурой
|
||||||||||||||||
|
|
1030
|
|
|
|
0,011
|
0,35
|
28
|
|
|||||||
|
|
1290
|
|
|
0,98 (100)
|
0,014
|
0,46
|
35
|
|
|||||||
|
|
1550
|
|
|
|
0,017
|
0,54
|
42
|
|
|||||||
|
|
1680
|
120
|
90
|
1,96 (200)
|
0,018
|
0,75
|
45
|
|
|||||||
|
|
1940
|
|
|
2,94 (300)
|
0,021
|
1,16
|
52
|
|
|||||||
|
|
1290
|
|
|
|
0,029
|
1,92
|
74
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
1550
|
|
|
|
0,035
|
3,00
|
88
|
Выпуск 4
|
|||||||
|
|
|
|
|
|
|
3,32
|
|
|
|||||||
|
|
|
|
|
|
|
5,32
|
|
|
|||||||
|
|
1810
|
120
|
190
|
|
0,041
|
5,64
|
103
|
|
|||||||
|
|
|
|
|
7,85 (800)
|
|
1,18
|
|
|
|||||||
|
58 2821 0703
|
|
|
|
|
|
|
1,50
|
|
|
|||||||
|
58 2821 0704
|
|
2070
|
|
|
|
0,047
|
1,81
|
118
|
|
|||||||
|
58 2821 0705
|
|
|
|
|
|
|
2,13
|
|
|
|||||||
|
58 2821 0706
|
|
2200
|
|
|
2,94 (300)
|
0,050
|
1,34
|
125
|
|
|||||||
|
58 2821 0707
|
|
|
|
|
|
|
1,66
|
|
|
|||||||
|
58 2821 0708
|
|
|
|
|
|
|
1,50
|
|
|
|||||||
|
58 2821 0711
|
|
2460
|
|
|
2,94 (300)
|
|
1,82
|
|
|
|||||||
|
58 2821 0712
|
|
|
|
|
|
0,056
|
2,93
|
140
|
|
|||||||
|
58 2821 0713
|
|
|
|
|
7,85 (800)
|
|
3,25
|
|
|
|||||||
|
58 2821 0714
|
|
2590
|
|
|
|
|
1,57
|
|
|
|||||||
|
58 2821 0804
|
|
|
|
|
3,92 (400)
|
0,059
|
1,89
|
148
|
|
|||||||
|
58 2821 0805
|
|
2720
|
120
|
190
|
|
|
3,45
|
|
|
|||||||
|
58 2821 0806
|
|
|
|
|
7,85 (800)
|
0,062
|
3,77
|
155
|
|
|||||||
|
|
2850
|
|
|
|
0,065
|
2,36
|
162
|
Выпуск 4
|
|||||||
|
|
|
|
|
3,92 (400)
|
|
2,68
|
|
|
|||||||
|
|
2980
|
|
|
|
0,068
|
2,45
|
170
|
|
|||||||
|
|
|
|
|
|
|
2,77
|
|
|
|||||||
|
|
1810
|
|
|
|
0,086
|
4,00
|
215
|
|
|||||||
|
|
|
|
|
27,46 (2800)
|
|
4,56
|
|
|
|||||||
|
|
|
|
|
|
|
5,80
|
|
|
|||||||
|
|
2070
|
|
|
|
0,098
|
6,36
|
246
|
|
|||||||
|
|
|
|
|
|
|
8,95
|
|
|
|||||||
|
|
|
250
|
190
|
27,46 (2800)
|
|
9,51
|
|
|
|||||||
|
|
|
|
|
|
|
14,13
|
|
|
|||||||
|
|
2460
|
|
|
|
0,117
|
14,69
|
292
|
|
|||||||
|
|
|
|
|
|
|
10,98
|
|
|
|||||||
|
|
|
|
|
|
|
11,54
|
|
|
|||||||
|
|
2460
|
|
|
|
0,117
|
17,11
|
292
|
|
|||||||
|
|
|
|
|
37,27 (3800)
|
|
17,67
|
|
|
|||||||
|
|
|
|
|
|
|
40,83
|
|
|
|||||||
|
|
|
250
|
190
|
|
|
41,39
|
|
Выпуск 4
|
|||||||
|
|
2720
|
|
|
|
0,129
|
17,21
|
323
|
|
|||||||
|
|
|
|
|
27,46 (2800)
|
|
17,77
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
Перемычки с напрягаемой арматурой класса Ат-V
|
||||||||||||||||
|
|
|
120
|
190
|
37,27 (3800)
|
0,041
|
3,83
|
103
|
|
|||||||
|
|
1810
|
|
|
|
0,086
|
4,27
|
215
|
|
|||||||
|
|
|
|
|
|
|
4,72
|
|
|
|||||||
|
|
2070
|
|
|
27,46 (2800)
|
0,098
|
7,87
|
246
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
2460
|
250
|
190
|
|
0,117
|
10,03
|
292
|
Выпуск 10
|
|||||||
|
|
|
|
|
37,27 (3800)
|
|
8,46
|
|
|
|||||||
|
|
|
|
|
|
|
11,32
|
|
|
|||||||
|
|
2720
|
|
|
27,46 (2800)
|
0,129
|
7,58
|
323
|
|
|||||||
|
|
|
|
|
|
|
10,73
|
|
|
|||||||
|
Перемычки с напрягаемой арматурой класса Ат-IVС
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||||||
Таблица 6
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
Расчетная нагрузка кН/м (кгс/м)
|
Расход материалов
|
Масса перемычки (справоч- ная), кг
|
Обозначение выпуска типовой проектной документации серии 1.038.1-1
|
||||
|
|
|
Длина
|
Ширина
|
Высота
|
|
Бетон, куб.м
|
Сталь, кг
|
|
|
|
|
Перемычки с ненапрягаемой арматурой
|
||||||||||
|
|
1160
|
380
|
90
|
2,94 (300)
|
0,040
|
1,08
|
100
|
|
|
|
|
1420
|
|
|
3,92 (400)
|
0,049
|
1,27
|
121
|
|
|
|
|
1680
|
|
|
4,90 (500)
|
0,121
|
3,14
|
303
|
|
|
|
|
1810
|
|
|
|
0,131
|
3,44
|
327
|
|
|
|
|
2070
|
|
|
5,88 (600)
|
0,149
|
4,04
|
374
|
|
|
|
|
2330
|
|
|
6,86 (700)
|
0,168
|
5,12
|
421
|
|
|
|
|
2460
|
380
|
190
|
7,85 (800)
|
0,178
|
6,74
|
444
|
|
|
|
|
2980
|
|
|
9,81 (1000)
|
0,215
|
9,83
|
538
|
|
|
|
|
1420
|
|
|
|
0,103
|
6,32
|
256
|
|
|
|
|
1550
|
|
|
|
0,112
|
6,82
|
280
|
|
|
|
|
1810
|
|
|
70,61 (7200)
|
0,131
|
12,59
|
327
|
|
|
|
|
2070
|
|
|
|
0,149
|
19,99
|
374
|
|
|
|
|
2720
|
|
|
|
0,196
|
61,82
|
491
|
|
|
|
|
1160
|
|
|
3,92 (400)
|
0,053
|
1,34
|
133
|
|
|
|
|
1420
|
510
|
90
|
4,90 (500)
|
0,065
|
1,57
|
163
|
|
|
|
|
1680
|
|
|
5,88 (600)
|
0,077
|
2,71
|
193
|
|
|
|
|
2330
|
510
|
190
|
9,81 (1000)
|
0,226
|
6,76
|
564
|
|
|
|
|
2980
|
|
|
12,75 (1300)
|
0,289
|
13,40
|
722
|
|
|
|
Перемычки с напрягаемой арматурой класса Ат-V
|
||||||||||
|
|
1420
|
|
|
|
0,103
|
3,79
|
256
|
|
|
|
|
1550
|
|
|
|
0,112
|
3,99
|
280
|
|
|
|
|
1810
|
380
|
190
|
70,61 (7200)
|
0,131
|
5,90
|
327
|
|
|
|
|
2070
|
|
|
|
0,149
|
8,56
|
374
|
|
|
|
|
2720
|
|
|
|
0,196
|
25,28
|
491
|
|
|
|
|
1420
|
|
|
|
0,138
|
4,80
|
344
|
|
|
|
|
1550
|
|
|
|
0,150
|
5,08
|
375
|
|
|
|
|
1810
|
510
|
190
|
71,59 (7300)
|
0,175
|
6,08
|
438
|
|
|
|
|
2070
|
|
|
|
0,201
|
8,80
|
501
|
|
|
|
|
2720
|
|
|
|
0,264
|
21,22
|
659
|
|
|
|
Перемычки с напрягаемой арматурой класса Ат-IVС
|
||||||||||
|
|
1420
|
|
|
|
0,103
|
3,79
|
256
|
|
|
|
|
1550
|
|
|
|
0,112
|
4,95
|
280
|
|
|
|
|
1810
|
380
|
190
|
70,61 (7200)
|
0,131
|
7,37
|
327
|
|
|
|
|
2070
|
|
|
|
0,149
|
10,54
|
374
|
|
|
|
|
2720
|
|
|
|
0,196
|
29,09
|
491
|
|
|
|
|
1420
|
|
|
|
0,138
|
4,80
|
344
|
|
|
|
|
1550
|
|
|
|
0,150
|
5,08
|
375
|
|
|
|
|
1810
|
510
|
190
|
71,59 (7300)
|
0,175
|
7,55
|
438
|
|
|
|
|
2070
|
|
|
|
0,201
|
10,78
|
501
|
|
|
|
|
2720
|
|
|
|
0,264
|
25,03
|
659
|
|
|
Таблица 7
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Код ОКП
|
Марка перемычки
|
Основные размеры перемычки, мм
|
Расчетная нагруз- ка, кН/м (кгс/м)
|
Расход материалов
|
Масса пере- мычки (спра- вочная) кг
|
Обоз- начение выпуска типовой проектной
|
|||||
|
|
|
Длина
|
Высота
|
Высо- та высту- паю- щей части
|
Длина опор- ной зоны
|
|
Бетон, куб.м
|
Сталь, кг
|
|
доку- ментации серии 1.038.1-1
|
|
|
|
770
|
|
|
|
|
0,014
|
0,53
|
35
|
|
|
|
|
900
|
|
|
|
1,96 (200)
|
0,017
|
0,58
|
43
|
|
|
|
|
1030
|
90
|
90
|
130
|
|
0,020
|
0,63
|
50
|
|
|
|
|
1310
|
|
|
|
2,94 (300)
|
0,026
|
0,80
|
65
|
|
|
|
|
1420
|
|
|
|
3,92 (400)
|
0,029
|
0,95
|
73
|
|
|
|
|
1550
|
|
|
|
4,90 (500)
|
0,050
|
0,83
|
125
|
|
|
|
|
1680
|
190
|
90
|
130
|
|
0,055
|
0,99
|
138
|
|
|
|
|
1940
|
|
|
|
5,88 (600)
|
0,064
|
1,40
|
160
|
|
|
|
|
2200
|
|
|
|
|
0,071
|
3,23
|
178
|
Выпуск 7
|
|
|
|
2330
|
190
|
90
|
195
|
7,85 (800)
|
0,076
|
3,74
|
190
|
|
|
|
|
2460
|
|
|
|
|
0,080
|
4,26
|
200
|
|
|
|
|
2980
|
|
|
|
|
0,098
|
7,09
|
245
|
|
|
|
|
2200
|
|
|
|
|
0,071
|
4,61
|
178
|
|
|
|
|
2330
|
190
|
90
|
195
|
11,77 (1200)
|
0,076
|
5,15
|
190
|
|
|
|
|
2460
|
|
|
|
|
0,080
|
6,28
|
200
|
|
|
|
|
2980
|
|
|
|
|
0,098
|
10,07
|
245
|
|
|
|
|
4020
|
|
|
|
|
0,181
|
11,89
|
453
|
|
|
|
|
4280
|
290
|
90
|
260
|
9,81 (1000)
|
0,193
|
13,67
|
483
|
|
|
Примечания к табл. 1-7.
1. В случае применения в качестве напрягаемой продольной арматуры
арматурной стали класса A-V вместо Ат-V или А-IV вместо Aт-IVС в марке
предварительно напряженных перемычек следует заменить обозначение арматурной
стали соответственно AтV на AV или AтIVС на AIV.
2. Расчетная нагрузка на перемычку приведена с учетом собственноговеса
перемычки.
3. Расход стали на предварительно напряженную перемычк у приведен для
условной длины стержней напрягаемой арматуры,равной длине перемычки. Этот расход
стали следует уточнить с учето м действительной длины напрягаемой арматуры,
принимаемой в зависимости от способа натяжения арматуры и конструкции захватных
устройств.
4. В случае установки в перемычках выпусков арматуры и закладных изделий,не
предусмотренных в типовой проектной документации серии 1.038.1-1,расход стали на
перемычку следует соответственно изменить.
5. Масса перемычек приведена для тяжелого бетона средней плотности 2500
кг/м
.
1.8. Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009-78.
Марка перемычки состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит арабскую цифру, обозначающую порядковый номер поперечного сечения перемычки, обозначение типа перемычки и ее длину в дециметрах (значение которой округляют до целого числа).
Во второй группе приводят значение расчетной нагрузки на перемычку в кН/м (округленно до целого числа) и класс напрягаемой арматуры (для предварительно напряженных перемычек).
В третьей группе, при необходимости, указывают:
наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, буквой "а" - наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой "п" - наличие в брусковых перемычках монтажных петель);
дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации. Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше - стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, - характеристики степени плотности бетона (П - повышенной плотности, О - особоплотный).
Пример условного обозначения (марки) перемычки типа ПБ длиной 2460 мм, поперечного сечения № 5 (по табл. 1), под расчетную нагрузку 37,27 кН/м, с монтажными петлями:
5ПБ25-37-n
То же, типа ПП длиной 1810 мм, поперечного сечения № 8 (по табл. 6), под расчетную нагрузку 70,61 кН/м, с напрягаемой арматурой класса Aт-V:
8ПП18-71-AтV
То же, типа ПБ длиной 2070 мм, поперечного сечения № 10 (по табл. 5), под расчетную нагрузку 27,46 кН/м, с анкерными выпусками для крепления балконных плит, с монтажными петлями:
10ПБ21-27-аn
То же, типа ПФ длиной 1940 мм, поперечного сечения № 5 (по табл. 7), под расчетную нагрузку 5,88 кН/м:
5ПФ19-6
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Перемычки следует изготовлять в соответствии требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке, по типовой проектной документации серии 1.038.1-1.
2.2. Перемычки должны удовлетворять требованим ГОСТ 13015.0-83:
по заводской готовности;
по прочности, жесткости и трещиностойкости;
по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
по морозостойкости бетона;
к качеству материалов, применяемых для приготовления бетона;
к бетону, а также к материалам для приготовления бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;
к форме и размерам арматурных и закладных изделий и их положению в перемычке;
к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;
по отклонению толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для изготовления перемычек.
2.3. Перемычки следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/куб.м включительно) классов или марок по прочности на сжатие, указанных в проектной документации на эти перемычки.
2.4. Нормируемая передаточная прочность бетона перемычек с напрягаемой арматурой должна составлять 70% класса или марки бетона по прочности на сжатие. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой нормируемой прочности.
2.5. Нормируемая отпускная прочность бетона перемычек должна составлять (в процентах от класса или марки бетона по прочности на сжатие):
70 - при поставке перемычек в теплый период года;
90 - то же, в холодный период года.
2.6. В качестве напрягаемой продольной арматуры перемычек следует применять арматурную сталь:
термически упроченную классов Aт-V и Aт-IVC по ГОСТ 10884-81;
горячекатанную классов A-V и A-IV по ГОСТ 5781-82.
2.7. В качестве ненапрягаемой продольной арматуры перемычек следует применять арматурную сталь:
горячекатаную класса A-III по ГОСТ 5781-82;
термомеханически упроченную класса Aт-IIIC по ГОСТ 10884-81;
арматурную проволоку класса Вр-I по ГОСТ 6727-80.
2.8. Поперечную арматуру следует выполнять из горячекатаной арматурной стали классов A-I и A-III по ГОСТ 5781-82 или арматурной проволоки класса Вр-I по ГОСТ 6727-80.
2.9. Натяжение напрягаемой арматуры следует производить электротермическим или механическим способом на упоры.
2.10. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на перемычки.
Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать при натяжении механическим способом 5%, а при натяжении электротермическим способом - значения
360 3600
30 + ----, МПа (300 + ----, кгс/кв.см),
где
-
длина натягиваемого стержня (расстояние
между наружными гранями упоров), в
метрах.
2.11. Значения действительных отклонений геометрических параметров перемычек не должны превышать предельных, указанных в табл. 8.
Таблица 8
мм
|
|
|
|
|
Наименование отклонения геометрического параметра
|
Наименование геометрического параметра
|
Пред. откл.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5
|
|
|
|
|
|
|
|
5
|
|
|
|
3
|
|
|
|
|
|
|
3
|
|
|
|
|
|
|
|
|
6
2.12. Устанавливаются следующие категории бетонных поверхностей перемычки:
А3 - нижней и боковых поверхностей;
А7 - остальных поверхностей.
Требования к качеству поверхностей и внешнему виду перемычек - по ГОСТ 13015.0-83.
2.13. В бетоне перемычек, поставляемых потребителю, трещины не допускаются, за исключением:
усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
трешин от обжатия бетона в предварительно напряженных перемычках, ширина которых не должна превышать значений, указанных в проектной документации на эти перемычки.
3. ПРАВИЛА ПРИЕМКИ
3.1. Приемку перемычек следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.
3.2. Приемку перемычек по показателям их прочности, жесткости и трещиностойкости бетона, по морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует производить по результатам периодических испытаний.
3.3. Приемку перемычек по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности следует производить по результатам приемо-сдаточных испытаний и контроля.
3.4. В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то поставку перемычек потребителю следует производить после достижения бетоном прочности, соответствующей классу или марке бетона по прочности на сжатие.
3.5. Приемку перемычек по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности, ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Контроль и оценку прочности, жесткости и трещиностойкости перемычек следует осуществлять по ГОСТ 8829-85.
Испытания перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его классу или марке по прочности на сжатие.
4.2. Прочность бетона перемычек следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105-86.
При испытании перемычек неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-80, а также другими методами, предусмотренными стандартами на методы испытания бетона.
4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.4. Водонепроницаемость бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.5. Водопоглощение бетона перемычек, предназначенных для эксплуатация в среде с агрессивной степенью воздействия на железобетонные конструкции, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.6. Методы контроля и испытаний арматурных и закладных изделий - по ГОСТ 10922-90.
4.7. Измерение напряжений в напрягаемой арматуре, контролируемых по окончании натяжения следует проводить по ГОСТ 22362-77.
4.8. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления перемычек, должны соответствовать установленным стандартами или техническими условиями на эти материалы.
4.9. Размеры, отклонение от прямолинейности, толщины защитного слоя бетона до арматуры, положение закладных изделий, качество бетонных поверхностей и внешний вид перемычек следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 - ГОСТ 13015.3-81 и ГОСТ 13015.4-84.
5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ
5.1. Маркировка перемычек - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на торцевой или верхней сторонах каждой перемычки. На торцевой стороне перемычек, имющих строповочные отверстия (вместо монтажных петель), должен быть нанесен монтажный знак "Верх изделия" по ГОСТ 13015.2-81.
Допускается по согласованию изготовителя с потребителем и проектной организацией - автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в проектной документации конкретного здания.
5.2. Требования к документу о качестве перемычек, поставляемых потребителю, - по ГОСТ 13015.3-81.
Дополнительно в документе о качестве перемычек должна быть приведена марка бетона по морозостойкости, а для перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление перемычек).
5.3. Транспортировать и хранить перемычки следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта .
5.3.1. Перемычки следует транспортировать и хранить в контейнерах рассортированными по маркам и уложенными в рабочем положении.
Допускается транспортировать и хранить перемычки уложенными в штабели без контейнеров.
5.3.2. Подкладки и прокладки между рядами перемычек должны быть толшиной не менее 25 мм и расположены по вертикали одна над другой на расстоянии 200-250 мм от торца перемычки.
5.3.3. Высота штабеля перемычек должна быть не более 2 м.
5.3.4. Подъем, погрузку и разгрузку перемычек следует проводит пакетами краном с помощью специальных грузозахватных приспособлений, а отдельных перемычек - захватом за монтажные петли или предусмотренные строповочные отверстия.
5.3.5. При транспортировании перемычки следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.
ПРИЛОЖЕНИЕ
Обязательное
МАРКИ БЕТОНА ПЕРЕМЫЧЕК ПО МОРОЗОСТОЙКОСТИ
|
|
|
|
|
|
Расчетная зимняя температура наружного воздуха*
|
Минимальная марка бетона по морозостойкости для зданий класса по степени ответственности
|
||
|
|
I
|
II
|
III
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
--------------
* Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в зависимости от района строительства согласно СНиП 2.01.01-82.
Текст документа сверен по:
официальное издание
Госстрой СССР - М.:Издательство
стандартов, 1992
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Все ГОСТы >> ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>
