ГОСТ 9758-86. Заполнители пористые неорганические для строительных работ. Методы испытаний. Часть 2
-
плотность воды, принимаемая равной 1
г/см
.
5. ОПРЕДЕЛЕНИЕ ИСТИННОЙ ПЛОТНОСТИ
5.1. Сущность метода
Истинную плотность (без пор) определяют по объему дистиллированной воды, вытесняемой навеской испытуемого материала из пикнометра при кипячении.
5.2. Аппаратура
Пикнометр
емкостью 100 см.
Технические весы по ГОСТ 24104*.
______________
* На территории Российской Федерации действует ГОСТ Р 53228-2008, здесь и далее по тексту. - Примечание изготовителя базы данных.
Стакан для взвешивания (бюкса) по ГОСТ 25336.
Воронка по ГОСТ 19908.
Фарфоровая ступка с пестиком по ГОСТ 9147.
Эксикатор по ГОСТ 25336.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Песчаная баня для подогрева и выпаривания.
Сита с сеткой N 1,25 и 008.
Дистиллированная вода по ГОСТ 6709.
Серная кислота по ГОСТ 4204.
Хлористый кальций по ТУ 6.09.4711.
(Измененная редакция, Изм. N 2).
5.3. Подготовка пробы
От пробы песка или пробы дробленого до крупности 5 мм гравия (щебня) объемом 1 л отбирают квартованием навеску около 200 г, измельчают до крупности 1,25 мм и перемешивают, после чего отвешивают навеску массой 30 г. Навеску измельчают в фарфоровой ступке в порошок до полного прохождения через сито с сеткой N 008. Полученную пробу высыпают, высушивают до постоянной массы и охлаждают до комнатной температуры в эксикаторе над концентрированной серной кислотой или безводным хлористым кальцием, после чего пробу делят на две навески по 15 г.
5.4. Проведение испытания
Каждую навеску высыпают в чистый высушенный и предварительно взвешенный пикнометр с помощью воронки, после чего взвешивают пикнометр вместе с порошком. Затем в пикнометр наливают дистиллированную воду в таком количестве, чтобы он был заполнен не более чем на 1/2 своего объема, после чего его ставят в слегка наклонном положении на песчаную или водяную баню и кипятят содержимое в течение 15-20 мин для удаления пузырьков воздуха. После удаления воздуха пикнометр обтирают, охлаждают до комнатной температуры, доливают до метки дистиллированной водой и взвешивают. Затем пикнометр освобождают от содержимого, промывают, наполняют до метки дистиллированной водой комнатной температуры, обтирают мягкой тканью и взвешивают.
5.5. Обработка результатов
5.5.1.
Истинную плотность (
),
г/см
, вычисляют по формуле
,
(3)
где
-
масса пикнометра с навеской порошка,
г;
-
масса пустого пикнометра, г;
-
масса пикнометра с дистиллированной
водой, г;
-
масса пикнометра с навеской порошка и
дистиллированной водой после удаления
пузырьков воздуха, г;
-
плотность жидкости при 20 °С, г/см
(в случае применения дистиллированной
воды
=1,0
г/см
).
5.5.2.
Результат испытания вычисляют как
среднее арифметическое результатов
двух определений. Расхождение между
результатами двух параллельных
определений не должно превышать 0,05
г/см.
В случае большего расхождения испытание
проводят вторично, применяя в качестве
жидкости обезвоженный керосин (для
обезвоживания в керосин засыпается
прокаленный медный купорос по ГОСТ
19347).
6. ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ПЛОТНОСТИ ЗЕРЕН ГРАВИЯ В КВАРЦЕВОМ ПЕСКЕ
6.1. Сущность метода
Среднюю плотность определяют делением массы зерна гравия на объем вытесненного им кварцевого песка.
6.2. Аппаратура и материалы
Технические весы по ГОСТ 24104.
Электропечь с номинальной температурой 1100 °С по ОСТ 16.0.801.397.
Фарфоровый тигель по ГОСТ 9147.
Металлическая линейка по ГОСТ 427.
Мерный
стеклянный цилиндр вместимостью 10 и 25
см
с ценой деления 0,1-0,2 см
по ГОСТ 1770.
Воронка по ГОСТ 19908.
Нормальный песок по ГОСТ 6139.
(Измененная редакция, Изм. N 2).
6.3. Подготовка пробы
Отбирают от испытываемой пробы квартованием 10 зерен гравия.
6.4. Проведение испытания
Каждое подготовленное к испытанию зерно (гранулу) взвешивают на технических весах с погрешностью до 0,1 г.
Объем зерна определяют по объему вытесненного этим зерном кварцевого природного песка следующим образом.
Фарфоровый
тигель объемом, в 3-4 раза превышающим
возможный объем зерна, заполняют песком,
прокаленным при температуре 900-1000 °С.
Излишек песка снимают металлической
линейкой. Примерно 3/4 объема песка из
тигля отсыпают на лист бумаги. Испытываемое
зерно опускают в тигель на оставшийся
слой песка и засыпают песком с листа
бумаги. Излишек песка, равный объему
зерна, металлической линейкой снимают
на лист бумаги и определяют его объем
в мерном стеклянном цилиндре вместимостью
10 см
с ценой деления 0,1-0,2 см.
Встряхивание тигля и цилиндра не
допускается.
6.5. Обработка результатов
Среднюю
плотность зерен гравия в кварцевом
песке (
),
г/см,
рассчитывают по формуле
,
(4)
где
-
масса зерна (гранулы), г;
-
объем зерна (гранулы), см
(мл).
За окончательный результат принимают среднее арифметическое значение результатов параллельных испытаний трех зерен (гранул).
Метод предназначен для испытаний геологических проб сырья.
7. ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ПЛОТНОСТИ ЗЕРЕН ЗАПОЛНИТЕЛЯ В ЦЕМЕНТНОМ ТЕСТЕ
7.1.Сущность метода
7.1.1. Среднюю плотность зерен крупного заполнителя определяют делением массы высушенной навески на ее объем, вычисленный по разности объемов бетонной и растворной смеси на кварцевом песке.
7.1.2. Среднюю плотность зерен песка определяют делением массы высушенной навески на ее объем, полученный по разности объемов растворной смеси и цементного теста.
7.2. Аппаратура и материалы
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Сита с отверстиями диаметром 10, 20 и 40 мм из стандартного набора.
Мерный
стеклянный цилиндр вместимостью 1000 см
по ГОСТ 1770.
Противень.
Виброплощадка по ГОСТ 10181.
Портландцемент по ГОСТ 10178.
Сухой кварцевый песок с модулем крупности 2-2,5 по ГОСТ 8736.
(Измененная редакция, Изм. N 2).
7.3. Подготовка пробы
Пробы испытываемых фракций крупного заполнителя и песка объемами 8 и 2 л высушивают в сушильном электрошкафу до постоянной массы и просеиванием отделяют зерна смежных фракций.
7.4. Проведение испытания
7.4.1. Определение средней плотности зерен крупного заполнителя
От высушенной пробы отбирают навеску, равную 3,5 л, перемешивают на предварительно увлажненном противне с навеской цемента в количестве 1,7 кг и кварцевого песка в количестве 3,4 кг. В полученную смесь постепенно наливают воду до получения малоподвижной бетонной смеси жесткостью 5-10 с по ГОСТ 7473. Израсходованное количество воды замеряют.
Перемешанную смесь выдерживают в течение 15 мин, а затем полностью помещают в предварительно взвешенный сосуд емкостью 5 л. Смесь в сосуде уплотняют вибрированием в течение 30-60 с на виброплощадке.
Сосуд
с уплотненной смесью взвешивают и
определяют массу смеси в сосуде с
погрешностью до 10 г и объем смеси в
сосуде с погрешностью до 10 см
(мл).
7.5. Определение средней плотности зерен песка
Из высушенной до постоянной массы пробы испытуемого песка отбирают навеску, равную 0,9 л, и перемешивают на предварительно увлажненном противне с навеской цемента, равной 1 кг. В полученную смесь постепенно наливают воду до получения пластичной растворной смеси подвижностью 6-8 см по ГОСТ 5802. Израсходованное количество воды замеряют. Перемешанную смесь выдерживают 15 мин и затем помещают в предварительно взвешенный мерный сосуд объемом 1 л.
Смесь в сосуде вибрируют 5-10 с до полного уплотнения, характеризуемого обильным выделением цементного клея на поверхности смеси. Затем сосуд взвешивают и вычисляют среднюю плотность приготовленной смеси в уплотненном состоянии.
7.6. Обработка результатов
7.6.1.
Среднюю плотность зерен крупного
заполнителя и песка в цементном тесте
(
)
и (
),
г/см,
вычисляют с точностью до 0,1 г/см
по формулам:
,
(5)
,
(6)
где
-
плотность приготовленной смеси в
уплотненном состоянии, г/см;
-
масса испытуемого крупного заполнителя,
кг;
-
масса испытуемого песка, кг;
-
масса цемента в замесе, кг;
-
масса воды в замесе, кг;
-
масса кварцевого песка в замесе, кг;
-
суммарный расход всех материалов
(включая воду) в замесе, кг;
-
плотность цемента, определенная по ГОСТ
310.2 или принимаемая равной 3,1 г/см;
-
плотность кварцевого песка, определенная
по ГОСТ 8735 или принимаемая равной 2,65
г/см
.
7.6.2. Среднюю плотность зерен заполнителя в цементном тесте определяют как среднее арифметическое значение результатов двух параллельных определений.
7.6.3. Метод предназначен для расчетов при подборе составов легких бетонов.
8. ОПРЕДЕЛЕНИЕ СРЕДНЕЙ ПЛОТНОСТИ ЗЕРЕН ПЕСКА
8.1.Сущность метода
Среднюю плотность зерен песка определяют делением массы высушенной навески на ее объем, полученный пикнометрическим методом в воде с предварительным насыщением зерен керосином.
8.2. Аппаратура и материалы

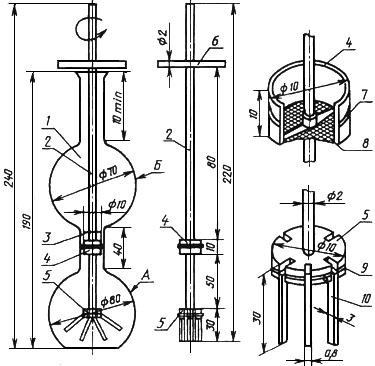

Плотномер ДКП-2 (см. черт.4), представляющий собой усложненный пикнометр - двойную колбу с полым поршнем, совмещенным с мешалкой. Лопасти мешалки висят на ободе поршня-мешалки и не препятствуют свободному ходу поршня, но при вращении поршня-мешалки лопасти раскрываются и принимают наклонное или горизонтальное положение. Полый поршень снизу закрыт тонкой металлической сеткой, пропускающей жидкость, но задерживающей всплывшие зерна песка.
Плотномер ДКП-2
1 - основная (А) и дополнительная (Б) емкости двойной колбы; 2 - шток; 3 - метка; 4 - поршень; 5 - поршень-мешалка; 6 - перекладина; 7 - уплотнительное кольцо; 8 - сетка N 063; 9 - ободок из проволоки диаметром 1 мм; 10 - лопасти
Черт. 4
Технические весы по ГОСТ 24104.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Вакуумный насос с электроприводом НВЭ и вакуумной тарелкой.
Стеклянная воронка диаметром 80 мм по ГОСТ 19908.
Мерный
стеклянный цилиндр вместимостью 30 см
с ценой деления 0,1-0,2 см
по ГОСТ 1770.
Дистиллированная вода по ГОСТ 6709.
Керосин по ОСТ 38.01.407.
Стиральный невспенивающийся порошок по ГОСТ 25644.
Метиловый красный, 0,2%-ный спиртовой раствор.
Медный купорос по ГОСТ 19347.
(Измененная редакция, Изм. N 2).
8.3.Подготовка пробы
8.3.1.
От пробы испытуемого песка отбирают
квартованием навеску, равную 100 см,
и высушивают до постоянной массы. Затем
навеску перемешивают и отбирают от нее
две навески, равные по объему 30 см.
8.3.2. Прибор промывают и высушивают до постоянной массы.
8.3.3. Дистиллированную воду подкрашивают метиловым красным и добавляют стиральный порошок (из расчета 10 мг на 1 л воды).
8.3.4. Керосин обезвоживают медным купоросом из расчета 100 г на 1 л керосина.
8.4. Проведение испытания
Подготовленную навеску через воронку всыпают в плотномер и взвешивают на технических весах. Затем заливают обезвоженным керосином до полного ее покрытия и выдерживают под вакуумом в течение 30 мин при остаточном давлении не более 2,7 кПа (20 мм рт.ст.). После этого прибор с содержимым взвешивают, наливают воду до метки и вращают поршень-мешалку. При вращении лопасти мешалки раскрываются и перемешивают всю смесь, способствуя полному удалению из межзернового пространства воздуха и всплыванию керосина над водой. При этом уровень воды опускается ниже метки, а керосин (кроме впитавшегося в поры зерен песка) перемещается в дополнительную емкость прибора. Вращение поршня-мешалки продолжают до тех пор, пока уровень воды перестанет опускаться. Доливают воду до метки и прибор с содержимым взвешивают. По окончании плотномер промывают, заполняют дистиллированной водой до метки и снова взвешивают.
8.5. Обработка результатов
8.5.1.
Среднюю плотность (
),
г/см,
вычисляют с точностью до 0,01 г/см
по формуле
,
(7)
где
-
масса пустого прибора, г;
-
масса прибора с навеской песка, г;
-
масса прибора с навеской песка и
керосином, г;
-
масса прибора с навеской песка и водой
до метки и всплывшим керосином, г;
-
масса прибора и воды в приборе, г;
-
плотность воды, равная 1 г/см
.
8.5.2. Среднюю плотность зерен песка вычисляют как среднее арифметическое значение результатов двух параллельных определений.
8.5.3.
Расхождение между результатами двух
параллельных определений не должно
превышать 0,02 г/см.
9. ОПРЕДЕЛЕНИЕ ОБЪЕМА МЕЖЗЕРНОВЫХ ПУСТОТ И ПОРИСТОСТИ ЗЕРЕН ЗАПОЛНИТЕЛЯ
9.1.Сущность метода
Объем межзерновых пустот определяют расчетом по данным о насыпной и средней плотности зерен заполнителя.
Пористость зерен определяют расчетом по данным об истинной и средней плотности зерен заполнителя.
9.2. Обработка результатов
9.2.1.
Объем межзерновых пустот в крупном
заполнителе (
)
и в песке (
),
проценты по объему, вычисляют соответственно
по формулам:
,
(8)
,
(9)
где
-
насыпная плотность заполнителя в сухом
состоянии, кг/м;
,
- средняя плотность зерен крупного
заполнителя и песка, г/см.
9.2.2.
Пористость зерен крупного заполнителя
(
)
и песка (
),
в проценты по объему, вычисляют
соответственно по формулам:
,
(10)
,
(11)
где
,
-
средняя плотность зерен крупного
заполнителя и песка, г/см;
-
истинная плотность заполнителя, г/см.
10. ОПРЕДЕЛЕНИЕ ТЕПЛОПРОВОДНОСТИ ЗЕРЕН КРУПНОГО ЗАПОЛНИТЕЛЯ
10.1. Сущность метода
Метод основан на определении теплопроводности крупного заполнителя расчетным путем по теплопроводности бетона и его растворной части.
10.2. Aппаратура и материалы
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Сита с отверстиями 5, 10, 20 и 40 мм из стандартного набора.
Мерные цилиндрические сосуды вместимостью 1, 2 и 5 л.
Виброплощадка по ГОСТ 10181.
Встряхивающий столик по ГОСТ 310.4.
Штангенциркуль по ГОСТ 166.
Противни.
Мастерок.
Формы для образцов размером 25х25х5 см по ГОСТ 22685.
Контейнер для насыщения заполнителя водой.
Лабораторная пропарочная камера.
Установка для испытания на теплопроводность по ГОСТ 7076.
Портландцемент по ГОСТ 10178.
Песок 2-й группы по ГОСТ 9757.
(Измененная редакция, Изм. N 2).
10.3.Подготовка пробы
10.3.1. Отбирают пробы испытуемых фракций крупного заполнителя объемом 5 л и песка объемом 10 л и рассеиванием отделяют зерна смежных фракций. Пробу крупного заполнителя насыщают водой в течение 1 ч.
10.4. Проведениe испытания
10.4.1. Материалы для приготовления раствора отвешивают при соотношении цемент:песок 1:1 по массе, воду вводят в количестве, необходимом для получения пластичной консистенции (расплыв на встряхивающем столике должен составлять 15-17 см). Раствор для образцов, предназначенных для определения теплопроводности, перемешивают вручную или в лабораторном смесителе, укладывают в две формы размером 25х25х5 см и вибрируют в течение 15-20 с. Объем раствора должен составлять 12,5 л.
10.4.2.
Среднюю плотность уплотненного раствора
,
кг/м,
определяют по ГОСТ 10181.
10.4.3.
Для приготовления бетона отбирают
навеску раствора, массу которой (
),
кг, вычисляют по формуле
,
(12)
где
-
объем бетона, изготовляемого из раствора
и крупного заполнителя, предназначенных
для испытаний, л.
Объем бетона для изготовления двух образцов 25х25х5 см должен составлять 8 л.
10.4.4. Отобранную навеску раствора перемешивают в течение 1-2 мин вручную на предварительно увлажненном противне с навеской крупного заполнителя, приготовленного по п.10.3.1.
Maccу
навески заполнителя (),
кг, определяют по формуле
,
(13)
где
-
средняя плотность зерен крупного
заполнителя, г/см;
-
водопоглощение заполнителя за 1 ч, %.
10.4.5. Из приготовленной бетонной смеси вибрированием в течение 30-40 с формуют два образца для определения теплопроводности. Образцы раствора и бетона не ранее чем через 6 ч после изготовления пропаривают в лабораторной пропарочной камере при температуре 80-85 °С в течение 10-16 ч и после распалубки помещают в сушильный электрошкаф, где высушивают до постоянной массы.
Затем определяют размеры образцов, их среднюю плотность в сухом состоянии и теплопроводность по ГОСТ 7076.
10.5. Обработка результатов
10.5.1.
Теплопроводность крупного заполнителя
(
),
Вт/(м·°С) [ккал/(м·ч·°С)], определяют по
формуле
,
(14)
где
-
теплопроводность растворной части
бетона, Вт/(м·°С) [ккал/(м·ч·°С)];
-
теплопроводность бетона, Вт/(м·°С)
[ккал/(м·ч·°С)];
-
фактическая объемная концентрация
крупного заполнителя, определяемая по
формуле
,
(15)
где
-
средняя плотность образцов раствора в
сухом состоянии, г/см;
-
средняя плотность образцов бетона,
г/см;
-
средняя плотность крупного заполнителя,
г/см.
10.6. Определение теплопроводности крупного заполнителя парафинированием приведено в приложении 2.
11. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ СТЕКЛОФАЗЫ В ЗАПОЛНИТЕЛЕ
11.1. Сущность метода
11.1.1. Содержание стеклофазы определяют по разности массы навески до и после ее растворения в серной и фтористо-водородной кислотах.
11.1.2. Метод используется при оценке теплофизических характеристик пористых заполнителей.
11.2. Aппаратура
Электропечь с номинальной температурой 700 °С по ОСТ 16.0.801.397.
Технические весы по ГОСТ 24104.
Эксикатор по ГОСТ 25336.
Фарфоровая ступка с пестиком по ГОСТ 9147.
Полиэтиленовый
стакан вместимостью 500 см.
Пластмассовая воронка диаметром 9 см.
Фарфоровый тигель N 4 по ГОСТ 9147.
Фильтры диаметром 11 см ("синяя лента") по ГОСТ 12026.
Сито с сеткой N 009.
Фтористоводородная кислота по ГОСТ 10484, 2%-ный раствор.
Серная кислота по ГОСТ 4204, 2%-ный раствор.
Универсальный химический индикатор.
(Измененная редакция, Изм. N 2).
11.3. Подготовка пробы
Для проведения анализа от пробы объемом 0,5 л отбирают среднюю пробу материала в воздушно-сухом состоянии масссой 100 г и измельчают в фарфоровой ступке до полного прохождения через сито с отверстиями 0,09 мм.
11.4. Проведение анализа
От
приготовленной пробы отбирают навеску
массой 0,3 г, помещают в полиэтиленовый
стакан вместимостью 500 см,
заливают 60 см
2%-ного раствора фтористоводородной
кислоты и выдерживают в течение 4 ч при
температуре 5 °С при периодическом
перемешивании. Затем приливают 30 см
2%-ного раствора серной кислоты и после
непродолжительного перемешивания
отфильтровывают осадок через плотный
фильтр "синяя лента" на воронке.
Осадок на фильтре многократно промывают
малыми порциями дистиллированной воды
до нейтральной реакции (по универсальному
индикатору), после чего помещают вместе
с фильтром в фарфоровый тигель и
прокаливают в печи при температуре 600
°С до постоянной массы.
11.5. Обработка результатов
11.5.1.
Содержание стеклофазы в навеске пробы
пористого заполнителя (
)
в процентах вычисляют по формуле
,
(16)
где
-
масса осадка после прокаливания, г;
-
масса навески пробы, г.
11.5.2. Содержание стеклофазы в заполнителе вычисляют как среднее арифметическое значение результатов двух параллельных определений.
11.5.3. Если расхождение между результатами двух параллельных определений превышает 1,5%, то анализ повторяют. Содержание стеклофазы в этом случае вычисляют как среднее арифметическое значение результатов трех параллельных определений.
12. ОПРЕДЕЛЕНИЕ ВЛАЖНОСТИ
12.1. Сущность метода
Влажность определяют по разности массы навески до и после высушивания.
12.2. Аппаратура
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Мерные цилиндрические сосуды вместимостью 1 и 2 л.
Совок.
Эксикатор по ГОСТ 25336.
(Измененная редакция, Изм. N 2).
12.3. Подготовка пробы
Пробу испытуемого заполнителя, взятую непосредственно перед определением влажности, объемом 2-3 л (в зависимости от размера фракции) делят на навески.
12.4. Проведение испытания
12.4.1. Каждую навеску заполнителя немедленно всыпают в предварительно взвешенный сосуд и взвешивают вместе с сосудом, а затем высушивают до постоянной массы и взвешивают еще раз. Песок марок по насыпной плотности 250 и менее после высушивания охлаждают в эксикаторе до комнатной температуры.
12.5. Обработка результатов
12.5.1.
Влажность заполнителя (
),
проценты по массе, вычисляют по формуле
,
(17)
где
-
масса пробы в состоянии естественной
влажности, вычисленная по разности
массы сосуда с пробой и без нее, г;
-
масса пробы в сухом состоянии, вычисленная
по разности массы сосуда с высушенной
до постоянной массы пробой и без нее,
г.
12.5.2. Влажность заполнителя вычисляют с точностью до 0,1% как среднее арифметическое значение результатов двух параллельных определений. Для песка марок по насыпной плотности 250 и менее вычисление ведут по результатам трех испытаний.
13. ОПРЕДЕЛЕНИЕ ВОДОПОГЛОЩЕНИЯ КРУПНОГО ЗАПОЛНИТЕЛЯ
13.1. Сущность метода
Метод основан на определении разности массы навески до и после насыщения ее водой.
13.2. Aппаратура
Технические весы по ГОСТ 24104.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Мерные цилиндрические сосуды вместимостью 1, 2 и 5 л.
Сито с отверстием 5 мм из стандартного набора.

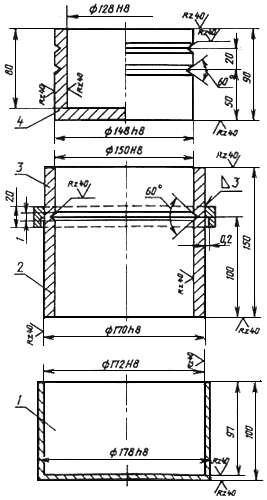

Контейнер для насыщения заполнителя водой (см. черт.3).
(Измененная редакция, Изм. N 2).
13.3. Подготовка пробы
Пробу крупного заполнителя испытываемой фракции объемом 2, 3 или 5 л (в зависимости от крупности заполнителя) высушивают до постоянной массы и отсеивают частицы мельче 5 мм на сите с отверстиями диаметром 5 мм в течение 2-3 мин, после чего пробу делят пополам на две части и взвешивают каждую навеску.
13.4. Проведение испытания
Навеску заполнителя укладывают в контейнер, закрывают крышкой, медленно погружают в воду и встряхивают для удаления пузырьков воздуха из заполнителя. Контейнер выдерживают в воде в течение 1 ч, после чего вынимают, подвешивают и дают избыточной воде стечь в течение 10 мин. Далее пробу заполнителя вынимают из контейнера и немедленно взвешивают на технических весах.
13.5. Обработка результатов
Водопоглощение
крупного заполнителя за 1 ч (
),
проценты по массе, вычисляют по формуле
,
(18)
где
-
масса сухой пробы заполнителя, г;
-
масса пробы заполнителя, насыщенного
водой, г.
За результат испытания принимают среднее арифметическое значение результатов двух параллельных определений.
Водопоглощение
крупного заполнителя (),
проценты по объему, вычисляют на основании
предварительно установленного значения
средней плотности зерен крупного
заполнителя по формуле
,
(19)
где
-
средняя плотность зерен крупного
заполнителя, г/см;
-
плотность воды, равная 1 г/см;
-
водопоглощение крупного заполнителя
за 1 ч, %.
14. ОПРЕДЕЛЕНИЕ ЗЕРНОВОГО СОСТАВА
14.1. Сущность метода
Метод основан на рассеве через набор стандартных сит предварительно высушенной пробы крупного заполнителя или песка.
14.2. Аппаратура
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Мерные цилиндрические сосуды вместимостью 1, 2, 5, 10 и 20 л.
Сита из сеток с квадратными отверстиями 0,16; 0,315; 0,63; 1,25 и 2,5 мм и с круглыми отверстиями 5, 10, 20 и 40 мм из стандартного набора.
(Измененная редакция, Изм. N 2).
14.3. Подготовка пробы
Из
крупного заполнителя или песка данной
фракции отбирают пробу объемом 2-20 л (по
табл.2) и высушивают до постоянной массы
.
14.4. Проведение испытания
14.4.1.
Зерновой состав крупного заполнителя
данной фракции определяют путем рассева
на контрольных ситах с диаметром
отверстий, соответствующих удвоенному
наибольшему размеру
,
наибольшему
и
наименьшему
номинальному
размеру зерен фракции.
Зерновой состав пористого песка определяют путем рассева пробы объемом 2 л на ситах с отверстиями 5,0; 2,5; 1,12; 0,63; 0,315; 0,16 мм.
Пробу просеивают небольшими порциями механическим или ручным способом, при этом толщина слоя заполнителя на ситах не должна быть более 1/3 высоты борта сита. Просеивание продолжают до тех пор, пока проход через отдельное сито в процессе непрерывного ручного просеивания в течение 1 мин будет не более 0,1% массы. Просеивание считают законченным, если при неоднократном встряхивании сита из него не выпадают зерна заполнителя.
Остатки
заполнителя на каждом сите взвешивают,
определяя тем самым частные остатки на
ситах и поддоне:
,
,
,
…,
в
граммах, затем подсчитывают сумму
частных остатков на ситах и поддоне:
.
(20)
Если
отличается oт исходной массы пробы более
чем на 2%, то испытание повторяют на новой
пробе заполнителя.
14.5. Обработка результатов
14.5.1.
По результатам просеивания вычисляют
частный остаток на каждом сите стандартного
набора (
),
проценты, с округлением до 0,1% по формуле
,
(21)
где
-
масса частного остатка на соответствующем
сите, г;
-
масса пробы, г.
14.5.2.
Полные остатки на каждом сите (
),
проценты, вычисляют по формуле
,
(22)
где
,
,
,
…,
-
частные остатки на
-м
сите и всех ситах в стандартном наборе
сит с большими размерами отверстий;
,
,
,
…,
-
порядковый номер сит стандартного набо
ра.
14.5.3.
При необходимости частные и полные
остатки могут быть вычислены и по объему.
Для этого полученное значение частных
остатков по массе делят на соответствующее
значение насыпной плотности
,
г/см
.
(23)
По
результатам испытаний определяют
суммарный объем
,
см,
по формуле
(24)
и
частные остатки (
),
проценты по объему, с точностью до 0,1%
по формуле
.
(24а)
14.4-14.5.3. (Измененная редакция, Изм. N 2).
14.6.
Определение зернового состава отдельных
фракций перлитового песка, применяемого
для теплоизоляционных целей, производят
рассевом на ситах с размером отверстий,
равных наибольшему
и
наименьшему
номинальному
размеру зерен фракции.
От каждой пробы данной фракции перлитового песка отбирают три пробы по 100 г и взвешивают с погрешностью 0,1 г. Каждую пробу перлитового песка просеивают в течение 5-10 мин. Массу песка, оставшегося на ситах, взвешивают с погрешностью не более 0,1 г.
Содержание зерен размером крупнее и мельче для каждого отдельно взятого предельного значения зерен перлитового песка вычисляют как среднее арифметическое значение результатов трех параллельных определений с точностью до 1% по объему.
15. ОПРЕДЕЛЕНИЕ ЗЕРНОВОГО СОСТАВА КЕРАМЗИТОВОЙ СМЕСИ ПРИ ОПЕРАЦИОННОМ КОНТРОЛЕ
15.1. Сущность метода
Метод основан на рассеве через стандартный набор сит предварительно высушенной навески материала, взятой после завершения обжига и охлаждения.
15.2. Аппаратура
Весы для статического взвешивания по ГОСТ 29329.
Мерные цилиндрические сосуды вместимостью 1, 2, 5, 10 и 20 л.
Мерный
стеклянный цилиндр вместимостью 1000 см
по ГОСТ 1770.
Сито из сеток с круглыми отверстиями диаметром 5, 10, 20 и 40 мм из стандартного набора.
Сушильный электрошкаф по ОСТ 16.0.801.397.
(Измененная редакция, Изм. N 2).
15.3. Подготовка пробы
Пробу для испытаний объемом 15-20 л высушивают до постоянной массы.
15.4. Проведение испытания
Зерновой
состав материала определяют путем
рассева его на отдельные фракции. Для
этого сначала определяют массу высушенной
пробы
и
просеивают ее через набор стандартных
сит.
Пробу просеивают небольшими порциями (частями) механическим или ручным способом, при этом толщина слоя заполнителя на сите не должна быть более 1/3 высоты борта сита.
Просеивание считают законченным, если при неоднократном встряхивании сита не наблюдается выпадение зерен заполнителя. Продолжительность просеивания не должна превышать 15 мин.
Остатки заполнителя на каждом сите взвешивают, определяя тем самым частные остатки на всех ситах в граммах, а затем подсчитывают сумму частных остатков на всех ситах.
15.5. Обработка результатов
15.5.1. Для определения зернового состава материала по объему полученные значения частных остатков по массе на каждом сите делят на соответствующие значения насыпной плотности отдельных фракций.
15.5.2. Определение насыпной плотности и средней плотности зерен гравия (щебня) отдельных фракций производят методом, приведенным в разд.3 и 4.
(Измененная редакция, Изм. N 2).
15.5.3. Вычисляют в процентах от суммарного объема проб частные и полные остатки по объему с точностью до 0,1%.
16. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ФОРМЫ ЗЕРЕН КРУПНОГО ЗАПОЛНИТЕЛЯ
16.1. Сущность метода
Метод основан на определении наибольшего и наименьшего размеров зерна заполнителя с помощью формомера. Коэффициент формы зерна вычисляют путем деления наибольшего размера зерна на наименьший.
16.2. Aппаратура
Формомер (см. черт.5) или штангенциркуль по ГОСТ 166.
Формомер
1 - подвижный угольник; 2 - неподвижный угольник; 3 - двойной шарнирный параллелограмм; 4 - кулиса-стрелка; 5 - шкала; 6 - ось поворота; 7 - ось ползуна; 8 - рукоятка; 9 - зерно щебня; 10 - инвентарный винт
Черт. 5
16.3. Подготовка пробы
От пробы испытуемой фракции заполнителя отбирают 1 л и квартованием выделяют 50 зерен.
16.4. Проведение испытания
С помощью формомера или штангенциркуля определяют коэффициент формы каждого зерна.
Формомер
состоит из раздвижного предметного
прямоугольника
,
образованного подвижным 1 и неподвижным
2 угольниками, соединенных двойным
шарнирным параллелограммом 3 и
кулисой-стрелкой 4 со шкалой 5. При этом
прямая, соединяющая ось поворота 6 и ось
ползуна 7 кулисы 4, равна и параллельна
диагонали между вершинами
и
угольников,
а подвижной угольник 1 у вершины
снабжен
рукояткой 8, выполненной таким образом,
что одной рукой удобно поддерживать
рукоятку 8 и вложенное в угольник зерно
гравия (щебня) 9.
Перед началом работы прибор крепят к столу двумя инвентарными винтами 10, чтобы измерительный контур был вне стола, и под контуром размещают емкость для сбора измеренных зерен.
При
измерении зерно щебня (гравия) вкладывают
в один из угольников длиной вдоль длинной
стороны и, поддерживая его большим и
указательным пальцем руки, держащей
рукоятку, перемещают рукоятку до
соприкосновения с зерном обеих сторон
второго угольника. Кулиса-стрелка при
этом всегда параллельна диагонали
прямоугольника.
При этом размер длинной стороны
прямоугольника становится равным длине,
а размер короткой - толщине зерна;
отношение названных размеров зерна
равно отношению размеров сторон
прямоугольника или
,
в значениях которого проградуирована
шкала 5.
При отводе подвижного угольника 1 в исходное положение измеренное зерно выпадает в подготовленную емкость.
При
отсутствии формомера коэффициент формы
зерен определяют с помощью штангенциркуля.
Для этого с погрешностью до 1 мм
штангенциркулем измеряют наибольший
и наименьший размеры каждого зерна.
Затем вычисляют коэффициент формы (
)
для каждого зерна по формуле
,
(25)
где
-
наибольший размер зерна, мм;
-
наименьший размер зерна, мм.
16.5. Обработка результатов
16.5.1.
Коэффициент формы зерен крупного
заполнителя (
)
вычисляют по формуле
,
(26)
где
-
коэффициент формы
-го
зерна;
-
число измеренных зерен.
16.5.2. Подсчитывают в процентах число зерен с коэффициентом формы более 2,5.
17. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ РАСКОЛОТЫХ ЗЕРЕН В ГРАВИИ
17.1.Сущность метода
Содержание расколотых зерен в гравии определяют по отношению массы расколотых зерен к массе испытуемой навески заполнителя.
17.2. Aппаратура
Технические весы по ГОСТ 24104.
17.3. Подготовка пробы
Пробу гравия объемом 1-4 л делят пополам и каждую половину взвешивают.
17.4. Проведение испытания
Из каждой навески визуальным осмотром выделяют расколотые зерна, к которым относят зерна, расколотые пополам, и зерна, поверхность которых повреждена (сколота, ободрана) более чем наполовину. При этом должны учитываться только те повреждения, которые были нанесены после обжига материала. Расколотые зерна взвешивают.
17.5. Обработка результатов
Содержание
расколотых зерен (),
проценты, с точностью до 1% вычисляют по
формуле
,
(27)
где
-
масса пробы, г;
-
масса расколотых зерен.
Содержание расколотых зерен вычисляют как среднее арифметическое значение результатов двух параллельных определений для каждой фракции заполнителя.
18. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ НЕВСПУЧЕННЫХ ЧАСТИЦ В ПЕРЛИТОВОМ ПЕСКЕ
18.1. Сущность метода
Метод заключается в разделении в воде вспученных, невспученных и недостаточно вспученных зерен перлитового песка на основе их разной плотности.
18.2. Аппаратура
Сушильный электрошкаф по ОСТ 16.0.801.397.
Весы с погрешностью взвешивания не более 0,01 г.
Химический
стакан вместимостью 1 дм.
Фильтровальная воронка.
Эксикатор.
(Измененная редакция, Изм. N 2).
18.3. Проведение испытания
18.3.1. Пробу массой не менее 20 г засыпают в стакан с водой, тщательно перемешивают стеклянной палочкой, а затем выдерживают в течение 1 мин до осаждения осадка, после чего плавающий на поверхности воды перлитовый песок удаляют. Эту операцию следует повторить четыре раза. Оставшийся в стакане осадок, состоящий из невспученных и недостаточно вспученных зерен, следует отфильтровать и взвесить, предварительно высушив его до постоянной массы.
18.3.2. После окончания высушивания осадок помещают в эксикатор, охлаждают до комнатной температуры и взвешивают с погрешностью не более 0,01 г.
18.4. Обработка результатов испытания
18.4.1.
Содержание невспученных частиц (
),
проценты, вычисляют по формуле
,
(28)
где
-
масса невспученных частиц, г;
-
масса пробы перлитового песка, взятой
для испытания, г.
18.4.2. За результат принимают среднее арифметическое значение трех определений, округленное до 1%.
19. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ЗЕРЕН ИНОРОДНЫХ ГОРНЫХ ПОРОД
19.1. Сущность метода
Метод основан на определении отношения массы зерен инородных пород к общей навеске испытываемого природного крупного заполнителя.
19.2. Aппapатура
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Сито с отверстиями 5 мм из стандартного набора.
Лупа.
(Измененная редакция, Изм. N 2).
19.3. Проведение испытания
От пробы заполнителя отбирают навеску массой 5 кг, просеивают через сито с отверстиями 5 мм, затем остаток на сите промывают водой и высушивают до постоянной массы в сушильном электрошкафу. Путем внешнего осмотра с помощью лупы или другими петрографическими методами производят петрографическую разборку зерен заполнителя, выделяя при этом плотные зерна инородных пород. Отобранные зерна инородных пород взвешивают.
19.4. Обработка результатов
Содержание
зерен инородных горных пород
,
проценты, вычисляют по формуле
,
(29)
где
-
масса навески заполнителя, г;
-
масса зерен инородных горных пород, г.
20. ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ ЗАПОЛНИТЕЛЯ СДАВЛИВАНИЕМ В ЦИЛИНДРЕ
20.1. Сущность метода
Прочность заполнителей при сдавливании в цилиндре определяют по нагрузке, соответствующей погружению плунжера на 20 мм в слой испытуемой пробы заполнителя.
Прочность определяют для фракций крупного заполнителя размерами 5-10, 10-20 и 20-40 мм и для перлитового песка фракции 1,25-2,5 мм.
(Измененная редакция, Изм. N 1).
20.2. Аппаратура
Гидравлический пресс с максимальным усилием 50-250 кН (5-25 тс) по ГОСТ 28840.
Стальной составной цилиндр (черт.6).
Стальной составной цилиндр
1 - поддон; 2 - цилиндр; 3 - приставка; 4 - плунжер
Черт. 6
Весы для статического взвешивания по ГОСТ 29329.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Металлическая линейка по ГОСТ 427.
Совок.
(Измененная редакция, Изм. N 1, 2).
20.3. Подготовка пробы
Пробу заполнителя испытываемой фракции объемом 6 л, на которой определялась ее насыпная плотность, высушивают до постоянной массы в сушильном электрошкафу.
20.4. Проведение испытания
20.4.1. Из высушенной пробы отвешивают навеску, равную по объему 2 л, и совком насыпают ее с высоты 100 мм в стальной цилиндр с поддоном так, чтобы после разравнивания металлической линейкой верхний уровень заполнителя доходил до верхнего края цилиндра (песок насыпают в цилиндр через воронку). Затем на цилиндр надевают приставку и в нее вставляют пуансон. При этом нижняя риска на пуансоне должна совпадать с верхним краем приставки.
Остаток
заполнителя, не вошедший в цилиндр,
взвешивают и по разности масс взятой
навески и этого остатка определяют
массу заполнителя в цилиндре. Деля
полученную массу заполнителя на его
объем в цилиндре (1770 см),
определяют насыпную плотность заполнителя
в цилиндре.
Если отклонения полученных показателей насыпной плотности от насыпной плотности испытываемой фракции, определенной по методике, приведенной в разд.3, превышают минус 4-плюс 2% для песка фракции 1,25-2,5 и гравия или щебня фракций 5-10 и 10-20 мм и минус 6-плюс 1% для фракции гравия или щебня 20-40 мм, то повторно определяют насыпную плотность в цилиндре на другой навеске заполнителя.
20.4.2. После совпадения насыпной плотности заполнителя в цилиндре с насыпной плотностью заполнителя, определенной по разд.3 (в пределах допустимого разброса), проводят испытание заполнителя на прочность.
Для этого цилиндр с плунжером помещают на подушку гидравлического пресса, сдавливают заполнитель до погружения пуансона на 20 мм (до верхней риски) и отмечают показание стрелки манометра в этот момент.
20.4.3. Вдавливание плунжера должно производиться без перекоса со скоростью 0,5-1,0 мм/с.
20.4.2, 20.4.3. (Измененная редакция, Изм. N 1).
20.5. Обработка результатов
20.5.1.
Прочность при сдавливании заполнителя
в цилиндре (
),
МПа (кгс/см
),
вычисляют по формуле
,
(30)
где
-
нагрузка при сдавливании заполнителя,
соответствующая погружению плунжера
до верхней риски, Н (кгс);
-
площадь поперечного сечения цилиндра,
равная 0,0177 м
(177 см).
(Измененная редакция, Изм. N 1).
20.5.2. Прочность заполнителя отдельной фракции при сдавливании в цилиндре вычисляют как среднее арифметическое значение результатов двух параллельных определений для каждой фракции заполнителя.
21. ОПРЕДЕЛЕНИЕ МАРОЧНОЙ ПРОЧНОСТИ КРУПНОГО ЗАПОЛНИТЕЛЯ В БЕТОНЕ
21.1. Сущность метода
Марочную прочность крупного заполнителя определяют с помощью номограммы (черт.7) по результатам определения прочности бетона условного состава (с постоянной объемной концентрацией крупного заполнителя, равной 0,35) и прочности его растворной части.
Номограмма для определения марочной прочности заполнителя по прочности бетона и растворной части
-
прочность бетона;
-
прочность раствора, отсеянного от
бетона;
-
марочная прочность заполнителя
Черт. 7
21.2. Аппаратура и материалы
Весы для статического взвешивания по ГОСТ 29329.
Технические весы по ГОСТ 24104.
Сушильный электрошкаф по ОСТ 16.0.801.397.
Сита с отверстиями 5, 10, 20 и 40 мм из стандартного набора.
Мерные
цилиндры вместимостью 100, 250, 500, 1000 см
по ГОСТ 1770.
Сетка с квадратными отверстиями размером 5х5 мм.
Противни.
Совок.
Мастерок.
Прибор для определения жесткости бетонной смеси по ГОСТ 10181.
Виброплощадка по ГОСТ 10181.
Формы для кубов размером 15х15х15 см и 10х10х10 см по ГОСТ 22685.
Гидравлический пресс с максимальным усилием 5 тс по ГОСТ 28840.
Портландцемент по ГОСТ 10178.
Сухой кварцевый песок с модулем крупности 2-2,5 по ГОСТ 26633.
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Все ГОСТы >> ГОСТы «Бетон, ЖБИ, кирпич, фасадные материалы >>
