СНиП 2.01.53-84. Световая маскировка населенных пунктов и объектов народного хозяйства. Часть 2

Таблица 2

Калькодержатель документации — п/я Р-в404, Москва

Настоящая инструкция распространяется на окраску ламп накаливания, предназначенных для работы в режиме полного затемнения. Инструкция устанавливает:

а) рецепты на приготовление краски для ламп;

б) технические требования, предъявляемые к окрашенным лампам.

Выбор рецепта В зависимости от высоты установки светильников выбираются соответствующие рецепты окраски ламп, указанные в табл. 3.

Таблица

Технические требования

1. Лампы перед окраской очистить от жирных пятен и других загрязнений салфеткой, смоченной в бензине-растворителе для лакокрасочной промышленности (ГОСТ 3.134-78).

2. Краску наносить на сухую поверхность лампы способом погружения.

3. Краска должна наноситься на колбу в один слой. Окраска должна быть равномерной, без видимых невооруженным глазом пузырей и царапин.

Допускаются незначительная разнотонность окраски и небольшие подтеки. Проверка ламп на качество окрашивания производится без включения их в электросеть.

4. После выдержки на воздухе а течение 2—4 мин лампы дополнительно сушат при температуре 90—110 °С в течение 30 мин.

ПРИЛОЖЕНИЕ 7

Рекомендуемое

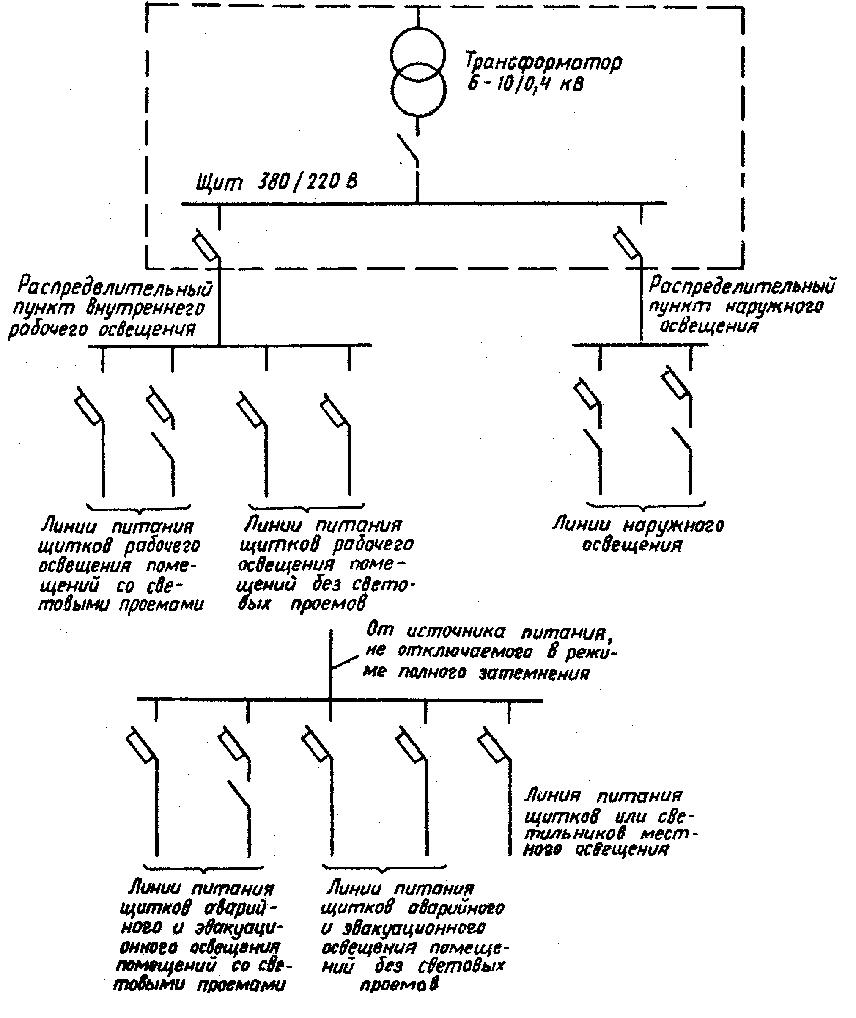

ТИПОВАЯ СХЕМА ЭЛЕКТРОПИТАНИЯ РАБОЧЕГО, АВАРИЙНОГО И ЭВАКУАЦИОННОГО ОСВЕЩЕНИЯ

ПРИЛОЖЕНИЕ 8

Рекомендуемое

УСТРОЙСТВА ДЛЯ СВЕТОВОЙ МАСКИРОВКИ ПРОЕМОВ ЗДАНИЙ И СООРУЖЕНИЙ

*Щиты устанавливаются при введении режима частичного затемнения и должны наглухо перекрывать световые проемы

ПРИЛОЖЕНИЕ 9

Рекомендуемое

МАТЕРИАЛЫ, РЕКОМЕНДУЕМЫЕ ДЛЯ СВЕТОВОЙ МАСКИРОВКИ ПРОЕМОВ

1. Пленка полиэтиленовая самозатухающая двухслойная светонепроницаемая специального назначения. ТУ 6-19-051-430-82. Изготовитель — п/я Р-6594.

2. Бумага светомаскировочная.

Изготовитель — ВНПО Бумпром, г. Волжск Марийской АССР.

3. Бумага светонепроницаемая марки Б. ГОСТ 4665—62.

4. Бумага светонепроницаемая. ГОСТ 6926—75.

5. Бумага упаковочная битуминированная и дегтевая. ГОСТ 515-77.

6. Картон кровельный. ГОСТ 3135—82.

7. Пергамин кровельный. ГОСТ 2697—75.

8. Рубероид. ГОСТ 10923-82.

9. Толь кровельный и гидроизоляционный. ГОСТ 10999-76.

10. Изол. ГОСТ 10296-79.

11. Пленка полимерно-резинодегтебитумная (ПРДБ). ТУ 103-31.74.

12. Листы асбестоцементные. ГОСТ 18124—75.

13. Картон переплетный. ГОСТ 7950—77.

14. Картон тарный плоский склеенный. ГОСТ 9421 —80.

15. Картон облицовочный. ГОСТ 8740—74.

16. Фанера клееная. ГОСТ 3916-69.

17. Сталь тонколистовая кровельная. ГОСТ 17715—72.

18. Хлороульполиэтиленовая мастика (наносимая на стекло). ТУ 84.257-71.

19. Краски масляные и алкидные, готовые к применению (темных цветов). ГОСТ 10503—71.

20. Краски масляные и алкидные цветные густотертые для наружных работ. ГОСТ 8292—75.

21. Краски черные густотертые. ГОСТ 6586—77.

Примечание. Цвет одной из сторон светомаскировочных материалов должен быть по возможности темным.

ПРИЛОЖЕНИЕ 10

Обязательное

СВЕТОВЫЕ ЗНАКИ, ИСПОЛЬЗУЕМЫЕ В РЕЖИМЕ ПОЛНОГО ЗАТЕМНЕНИЯ

Для указания входа, выхода и других обозначений применяется световой знак для помещений с лампой накаливания (ТУФХСХ-04-81).

Вид световых знаков приведен на рис. 1, начертание их символов в модульной сетке — на рис. 2.

Направление движения к защитным сооружениям гражданской обороны

Убежище

Средства пожаротушения

Вход

Штаб гражданской обороны

Опасность

Выход

Медпункт

Проход запрещен

Рис. 1. Световые знаки, работающие в режиме полного затемнения

Рис. 2. Начертание символов световых знаков в модульной сетке

ПРИЛОЖЕНИЕ 11

Рекомендуемое

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕТОТЕХНИЧЕСКИХ ПРИБОРОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ КОНТРОЛЯ СРЕДСТВ СВЕТОМАСКИРОВКИ

ПРИЛОЖЕНИЕ 12

Обязательное

МЕТОДИКА ИЗМЕРЕНИЯ УРОВНЕЙ ОСВЕЩЕННОСТИ, СОЗДАВАЕМОЙ СВЕТИЛЬНИКАМИ ВНУТРЕННЕГО И НАРУЖНОГО ОСВЕЩЕНИЯ И ПРОИЗВОДСТВЕННЫМИ ОГНЯМИ

При проверке внутреннего и наружного маскировочного освещения следует установить соответствие фактических уровней освещенности различных поверхностей, просматриваемых из верхней полусферы, допустимым уровням освещенности в режиме полного затемнения, как указано в пп. 2.4, 2.5, 3.4, 3.5.

Перед измерением освещенности необходимо убедиться в том, что прямой световой поток светильников внутреннего и наружного освещения не попадает в верхнюю полусферу. Проверка осуществляется визуальным осмотром светильников и их расположения относительно кронштейнов и подвесов.

В соответствии с размещением освещенной поверхности в пространстве приемная пластина фотоэлемента должна располагаться на этой поверхности горизонтально, вертикально или наклонно в том месте, где необходимо измерить освещенность.

Положение гальванометра люксметра при измерениях должно быть горизонтальным. Не рекомендуется устанавливать гальванометр на металлические поверхности. Если порядок измеряемой величины неизвестен, то переключатели пределов во избежание зашкаливания гальванометра устанавливаются на наибольший предел. Затем при необходимости чувствительность гальванометра увеличивают путем переключения пределов и изменения насадок.

При измерении освещенности необходимо следить за тем, чтобы на приемную пластину фотоэлемента не попадали тени от человека или оборудования. Измерения необходимо производить в ночное время

При проверке наружного маскировочного освещения измерения освещенности производятся на горизонтальной освещаемой поверхности непосредственно под светильником. При нахождении вблизи светильника освещенных вертикальных и наклонных поверхностей освещенность измеряется и на них.

При проверке внутреннего освещения измерения освещенности производятся:

а) по оси установки светильников внутреннего освещения — непосредственно под светильником, на полу между светильниками, на рабочих поверхностях и на наиболее освещенных частях оборудования;

б) у световых проемов — с внутренней стороны помещения на горизонтальной поверхности;

в) снаружи здания — в наиболее освещенной части светового пятна на поверхности земли за оконным проемом.

При комбинированном освещении рабочих мест сначала измеряется освещенность от светильников общего освещения, затем суммарная освещенность от светильников местного освещения и светильников общего освещения. Количество контрольных точек, в которых измеряется освещенность, должно быть не менее 10.

В современных больших многопролетных зданиях освещенность от светильников общего освещения измеряется в каждом пролете здания, на его торцах и в центральной части.

Для увеличения точности необходимо производить измерения одной и той же освещенности не менее трех раз и усреднять полученные результаты. Учитывая значительную зависимость светового потока от напряжения сети, при измерениях освещенности каждый раз следует производить контроль напряжения осветительной сети. При отличии напряжения сети более чем на 10 % от номинального измерения повторяются. Перед измерением должны быть произведены чистка светильников и замена неисправных ламп. Результаты измерений освещенности заносятся в журнал, а котором должна быть приведена и схема осветительных установок с нанесенными контрольными точками.

Журнал может заполняться по следующему образцу:

Предприятие________________________________________

Цех________________________________________________

Тип светильника_____________________________________

Мощность источника света____________________________

Дата измерения освещенности_________________________

Напряжение сети, В__________________________________

Приведенная выше методика полностью применима для измерения освещенности, создаваемой световым излучением промышленных агрегатов, направленным в нижнюю полусферу. В этом случае измерение освещенности производится в наиболее светлых местах горизонтальных и вертикальных поверхностей, на которые попадает это излучение.

ПРИЛОЖЕНИЕ 13

Справочное

ОПРЕДЕЛЕНИЕ ТЕРМИНОВ

Маскировочное освещение — наружное и внутреннее, общее или местное, не отключаемое в режиме полного затемнения, уровни освещенности которого указаны в пп. 2.4, 2.5, 3.4, 3.5.

Электрический способ световой маскировки заключается в централизованном отключении электроосвещения всего объекта или его части.

Светотехнический способ световой маскировки заключается в снижении освещенности и в оборудовании осветительных и сигнальных установок маскировочными приспособлениями.

Механический способ световой маскировки состоит в закрытии светящихся объектов светонепроницаемыми материалами или конструкциями.

Технологический способ световой маскировки заключается в проведении мероприятий, в результате которых световое излучение не возникает или снижается до уровней, позволяющих его световую маскировку осуществлять механическим способом.

Прямое управление — использование ручных коммутационных аппаратов в линиях осветительной сети (автоматов, рубильников, выключателей и т. п.), устанавливаемых на щитах трансформаторных подстанций и электропомещений, на вводно-распределительных устройствах, ответвлениях от силовых магистралей, магистральных распределительных пунктах, по длине линий питающей осветительной сети, на вводах групповых щитков.

Централизованное дистанционное управление — система управления с использованием прокладываемых проводов управления и электромагнитных устройств, позволяющая производить из одного места включение или отключение осветительной сети.

Централизованное телемеханическое управление — система управления с применением устройств телемеханики, позволяющая производить из одного места одновременное включение или отключение осветительной сети.

Защитный угол светильника определяется углом, заключенным между горизонтальной плоскостью и линией, касательной к светящему телу лампы, проведенной через край отражателя или непрозрачного экрана.

Вечерняя фаза — фаза электрической сети питания светильников, отключаемая в ночное время при спаде интенсивности движения транспорта.

Производственные огни — источники светового излучения, возникающие на предприятиях в процессе их технологической деятельности (например: огни, сопровождающие плавку, розлив и обработку металла; свечение отводимого дыма; огни факелов отходящих газов; огни сварки).

СОДЕРЖАНИЕ

1. Общие положения

2. Маскировка наружного освещения

Светотехническая честь

Управление наружным освещением населенных пунктов

Управление наружным освещением территорий предприятий

3. Маскировка внутреннего освещения

Светотехническая часть

Управление внутренним освещением

Устройства для световой маскировки проемов зданий и сооружений

4. Световая маскировка производственных огней

5. Маскировка световых знаков

6. Контроль качества световой маскировки

Приложение 2. Рекомендуемое. Светильники, рекомендуемые для наружного маскировочного освещения, и маскировочные приспособления к ним

Приложение 3. Рекомендуемое. Специальные светильники для маскировочного освещения

Приложение 4. Обязательное. Переходные патроны

Приложение 5. Рекомендуемое. Шкафы 1ШЩ1, 1ШЩ2, 2ШЩ1, 2ШЩ2 пунктов питания сети наружного освещения. Шкафы 1Ш, 2Ш, ЗШ программного автоматического отключения групп коммутационных аппаратов

Приложение 6. Рекомендуемое. Светильники, рекомендуемые для общего внутреннего маскировочного освещения, и маскировочные приспособления к ним

Приложение 7. Рекомендуемое. Типовая схема электропитания рабочего, аварийного

и эвакуационного освещения

Приложение 8. Рекомендуемое. Устройства для световой маскировки проемов зданий

и сооружений

Приложение 9. Рекомендуемое. Материалы, рекомендуемые для световой маскировки проемов

Приложение 10. Обязательное. Световые знаки, используемые в режиме полного затемнения

Приложение 11. Рекомендуемое. Основные технические характеристики светотехнических приборов, используемых для контроля средств светомаскировки

Приложение 12. Обязательное. Методика измерения уровней освещенности, создаваемой светильниками внутреннего и наружного освещения и производственными огнями Приложение 13. Справочное. Определение терминов
