12.9. При расчете на выдергивающие нагрузки сваи, работающей в свайном кусте из четырех свай и менее, расчетную несущую способность сваи следует уменьшить на 20 %.
12.10. Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.
13. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СВАЙНЫХ ФУНДАМЕНТОВ МАЛОЭТАЖНЫХ СЕЛЬСКИХ ЗДАНИЙ
13.1. Особенности проектирования свайных фундаментов распространяются на следующие виды малоэтажных сельских зданий: дома усадебного типа, животноводческие и птицеводческие, склады сельскохозяйственных продуктов и сельскохозяйственной техники, навесы различного назначения и т.п. с расчетной нагрузкой в уровне цоколя стены зданий до 150 кН/м (15 тс/м), а на колонну - до 400 кН (40 тс).
13.2. При проектировании свайных фундаментов малоэтажных сельских зданий следует применять преимущественно сваи-колонны, короткие пирамидальные сваи с предварительно напряженной арматурой без поперечного армирования, буровые сваи длиной до 3 м с уплотненным трамбованием забоем и набивные сваи, устраиваемые в пробивных скважинах, предусмотренных п. 2.4,б.
В фундаментах сельских зданий распорной конструкции следует применять сваи таврового и двутаврового сечений с консолями.
Примечания: 1. Применение свай-колонн для малоэтажных сельских зданий, возводимых в сейсмических районах, допускается при глубине погружения свай-колонн в грунт не менее 2 м.
2. Уплотнение забоя скважин при устройстве буровых свай длиной до 3 м должно осуществляться путем втрамбовывания в грунт слоя щебня толщиной не менее 10 см.
3. В проектах свайных фундаментов малоэтажных сельских зданий на просадочных грунтах с просадкой от их собственного веса до 15 см допускается не предусматривать полной прорезки сваями просадочной толщи, если надземные конструкции зданий проектируются с применением конструктивных мероприятий, обеспечивающих возможность их нормальной эксплуатации при определенных расчетом неравномерных осадках и просадках фундаментов.
13.3. При расчете несущей способности свай по формуле (8) расчетные сопротивления грунта R, кПа (тс/ ), под нижним концом забивных свай при глубине погружения от 2 до 3 м следует принимать по табл. 20, а на боковой поверхности кПа (тс/ ), - по табл. 21.
13.4. Расчетные сопротивления грунта R, кПа (тс/ ), под нижним концом набивных и буровых свай с уплотненным забоем при глубине погружения свай от 2 до 3 м следует принимать по табл. 22; при этом для плотных песчаных грунтов табличные значения следует увеличить в 1,3 раза. Расчетные сопротивления кПа (тс/ ), на боковой поверхности набивных и буровых свай допускается принимать по табл. 21 с дополнительным коэффициентом условий работы, равным 0,9.
Таблица 20
Глубина погружения сваи, м
|
Коэффициент пористости, е
|
Расчетные сопротивления грунтов под нижним концом забивных свай R, кПа (тс/ )
|
|
|
песчаных
|
пылевато-глинистых при показателе текучести
равном
|
|
|
крупных
|
средней крупности
|
мелких
|
пылеватых
|
0,0
|
0,2
|
0,4
|
0,6
|
0,8
|
1,0
|
2
|
0,70
1,00
|
8300(830)
6400(640)
_
|
3900(390)
3000(300)
_
|
2500(250)
1900(190)
_
|
1500(150)
1200(120)
_
|
6500(650)
5400(540)
3200(320)
|
3900(390)
3200(320)
1900(190)
|
2000(200)
1700(170)
1000(100)
|
1000(100)
900(90)
600(60)
|
600(60)
500(50)
300(30)
|
300(30)
250(25)
150(15)
|
3
|

0,70
1,00
|
8500(850)
6600(660)
_
|
4100(410)
3200(320)
_
|
2700(270)
2100(210)
_
|
1600(160)
1300(130)
_
|
6600(660)
5500(550)
3300(330)
|
4000(400)
3300(330)
2000(200)
|
2100(210)
1800(180)
1100(110)
|
1100(110)
1000(100)
700(70)
|
650(65)
550(55)
350(35)
|
350(35)
250(25)
200(20)
|
Примечание. Для промежуточных значений и е значения R определяются интерполяцией.
|
Таблица 21
Средняя глубина
|
Коэффициент
|
Расчетные сопротивления грунта на боковой поверхности забивных свай, в том числе таврового и двутаврового сечений,
кПа (тс/ )
|
|
расположения
|
пористости грунта
|
песчаного
|
пылевато-глинистого при показателе текучести
равном
|
|
слоя грунта
м
|
в слое е
|
крупного и средней крупности
|
мелкого
|
пылеватого
|
0,0
|
0,2
|
0,4
|
0,6
|
0,8
|
1,0
|
|
1
|

0,7
1,00
|
80(8,0)
60(6,0)
_
|
55(5,5)
40(4,0)
_
|
45(4,5)
30(3,0)
_
|
46(4,6)
45(4,5)
_
|
39(3,9)
37(3,7)
32(3,2)
|
32(3,2)
30(3,0)
23(2,3)
|
25(2,5)
23(2,3)
15(1,5)
|
18(1,8)
16(1,6)
10(1,0)
|
11(1,1)
9(0,9)
6(0,6)
|
|
2-3
|

0,7
1,0
|
85(8,5)
65(6,5)
_
|
60(6,0)
45(4,5)
_
|
50(5,0)
35(3,5)
_
|
68(6,8)
65(6,5)
60(6,0)
|
53(5,3)
50(5,0)
45(4,5)
|
40(4,0)
37(3,7)
32(3,2)
|
29(2,9)
26(2,6)
21(2,1)
|
20(2,0)
18(1,8)
13(1,3)
|
13(1,3)
11(1,1)
7(0,7)
|
|
Примечание. Для промежуточных значений е и значения определяются интерполяцией.
|
Таблица 22
Грунты
|
Коэффициент пористости е
|
Расчетные сопротивления под нижним концом набивных и буровых свай R, кПа (тс/кв.м), при глубине их погружения 2-3 м и расчетные сопротивления под консолями свай-колонн
кПа (тс/ )
|
|
|
песчаных грунтов
|
|
|
крупных
|
средней крупности
|
мелких
|
пылеватых
|
|
|
пылевато-глинистых грунтов при показателе текучести
равном
|
|
|
0,0
|
0,2
|
0,4
|
0,6
|
Пески средней плотности
|
0,55-0,8
|
2000(200)
|
1500(150)
|
800(80)
|
500(50)
|
Супеси и суглинки
|
0,5
0,7
1,0
|
800(80)
650(65)
550(55)
|
650(65)
550(55)
450(45)
|
550(55)
450(45)
350(35)
|
450(45)
350(35)
250(25)
|
Глины
|
0,5
0,6
0,8
|
1400(140)
1100(110)
700(70)
|
1100(110)
900(90)
600(60)
|
900(90)
750(75)
500(50)
|
700(70)
600(60)
400(40)
|
13.5. Несущую способность сваи-колонны с погружаемыми в грунт железобетонными консолями, работающей на сжимающую нагрузку, следует определять как сумму сопротивлений грунта под нижним ее концом, под консолями и на боковой поверхности по формуле

где - то же, что в формуле (8);
- дополнительный коэффициент условий работы; = 0,4 для песчаных грунтов и = 0,8 для пылевато-глинистых грунтов;
- расчетное сопротивление грунта под консолями, кПа (тс/ ), при погружении их в грунт на глубину 0,5-1,0 м, принимаемое по табл. 22;
- площадь проекции консолей на горизонтальную плоскость, .
13.6. Несущую способность свай таврового и двутаврового сечений при действии вертикальной составляющей нагрузки следует определять по формуле (8), принимая в ней значения на боковой поверхности полки и стенки по табл. 21.
Примечание. При расчете несущей способности свай таврового и двутаврового сечений, используемых для зданий с каркасом из трехшарнирных рам, допускается учитывать влияние горизонтальной составляющей распора на расчетные сопротивления на боковой поверхности свай.
13.7. Для свайных фундаментов и свай-колонн одноэтажных сельских зданий необходимо производить проверку устойчивости фундаментов при действии сил морозного пучения грунтов.
13.8. Расчетные характеристики грунтов при определении несущей способности свай по пп.13.3-13.6 следует принимать для наиболее неблагоприятного случая их сезонного изменения в процессе строительства и эксплуатации здания.
ПРИЛОЖЕНИЕ 1
Рекомендуемое
РАСЧЕТ СВАЙ НА СОВМЕСТНОЕ ДЕЙСТВИЕ ВЕРТИКАЛЬНОЙ
И ГОРИЗОНТАЛЬНОЙ СИЛ И МОМЕНТА
1. При расчете свай на совместное действие вертикальной и горизонтальной сил и момента в соответствии со схемой, приведенной на чертеже, следует различать две стадии напряженно-деформированного состояния системы "свая - грунт".

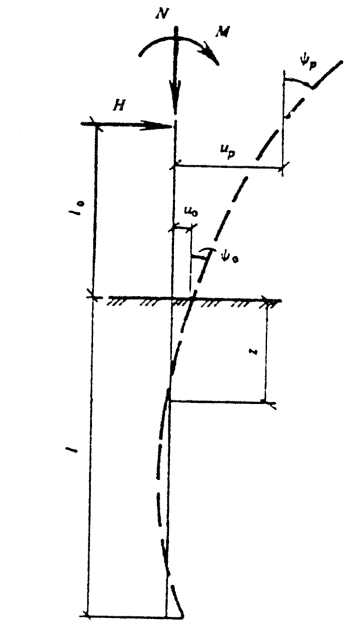

Схема нагрузок на сваю
В первой стадии грунт, окружающий сваю, рассматривается как упругая линейно-деформируемая среда, характеризуемая коэффициентом постели кН/ (тс/ ).
Расчетные значения коэффициента постели грунта на боковой поверхности сваи допускается определять по формуле

где - коэффициент пропорциональности, принимаемый в зависимости от вида грунта, окружающего сваю, по табл. 1;
- глубина расположения сечения сваи в грунте, м, для которой определяется коэффициент постели, по отношению к поверхности грунта при высоком ростверке или к подошве ростверка при низком ростверке;
- коэффициент условий работы.
Во второй стадии в верхней части грунта, окружающего сваю, образуется зона предельного равновесия (пластическая зона), характеризуемая прочностным коэффициентом пропорциональности .
Расчет свай в случае многорядного их расположения в фундаменте с ростверком, опирающимся на грунт, при отсутствии сейсмических воздействий допускается производить с учетом возможности последовательного развития первой и второй стадий напряженно-деформированного состояния грунта. В этом случае производится двухстадийный расчет свай, а коэффициент условий работы в формуле (1) принимается Во всех остальных случаях следует производить одностадийный расчет свай применительно к условиям возможного развития только первой стадии напряженно-деформированного состояния системы "свая - грунт", принимая коэффициент условий работы в формуле (1) равным 3.
2. Расчет свай на совместное действие вертикальной и горизонтальной сил и момента должен включать:
а) расчет несущей способности свай в случае возможности развития второй стадии напряженно-деформированного состояния грунта в соответствии с условием
где Н - расчетное значение поперечной силы, кН (тс), действующей на одну сваю;
- несущая способность сваи, определяемая в соответствии с требованиями п.10;
- коэффициент надежности, принимаемый равным 1,4;
б) проверку устойчивости грунта, согласно п.13, в случае, когда расчет ведется с допущением развития только первой стадии напряженно-деформированного состояния грунта;
в) расчет свай по деформациям, включающий проверку соблюдения условий допустимости расчетных значений горизонтального перемещения головы сваи и угла ее поворота

где - расчетные значения соответственно горизонтального перемещения головы сваи, м, и угла ее поворота, рад, определяемые согласно указаниям п.5;
Таблица 1
Грунты, окружающие сваи, и их характеристики
|
Коэффициент пропорциональности К,

|
Прочностный коэффициент пропорциональности

кН/ (тс/ )
|
Пески крупные
глины и суглинки твердые

|
18 000-30 000
(1800-3000)
|
71-92
(7,1-9,2)
|
Пески мелкие
пески средней крупности
супеси твердые
глины и суглинки тугопластичные и полутвердые

|
12 000-18 000
(1200-1800)
|
60-71
(6,0-7,1)
|
Пески пылеватые
супеси пластичные
глины и суглинки мягкопластичные

|
7000-12 000
(700-1200)
|
44-60
(4,4-6,0)
|
Глины и суглинки текучепластичные

|
4000-7000
(400 - 700)
|
26-44
(2,6-4,4)
|
Пески гравелистые
крупнообломочные грунты с песчаным заполнителем
|
50 000-100000
(5000-10 000)
|
100-120(10-12)
|
Примечания: 1. Меньшие значения коэффициента K соответствуют более высоким значениям показателя текучести глинистых и коэффициентов пористости е песчаных грунтов, указанным в скобках, а большие значения коэффициента K - соответственно более низким значениям и е. Для грунтов с промежуточными значениями характеристик и е значения коэффициента K определяются интерполяцией.
2. Коэффициент K для плотных песков должен приниматься на 30% выше, чем наибольшие значения указанных в табл. 1 коэффициентов K для заданного вида грунта.
|
|
- предельные значения соответственно горизонтального перемещения головы сваи, м, и угла ее поворота, рад, устанавливаемые в задании на проектирование здания или сооружения;
г) проверку сечений свай по сопротивлению материала по предельным состояниям первой и второй групп (по прочности, по образованию и раскрытию трещин) на совместное действие расчетных усилий - вертикальной силы, изгибающего момента и поперечной силы; указанный расчет выполняется в зависимости от материала сваи согласно требованиям п.3.6; расчетные значения изгибающих моментов и поперечных сил, действующих в различных сечениях сваи, должны определяться согласно требованиям пп.8 и 9 в случае возможности допущения развития второй стадии напряженно-деформированного состояния грунта, а в остальных случаях - согласно требованиям пп.14 и 15.
3. При расчете с допущением развития второй стадии напряженно-деформируемого состояния грунта за предельное состояние системы "свая - грунт" принимается образование на глубине (в пределах или на границе пластической зоны) пластического шарнира, в котором возникает момент кН·м(тс·м), равный предельному изгибающему моменту, воспринимаемому поперечным сечением сваи. В случае заделки сваи в ростверк последовательно образуются два пластических шарнира: первый - в месте заделки сваи в ростверк, второй - в пределах или на границе пластической зоны. За предельное состояние системы принимается момент образования второго пластического шарнира.
4. Расчет свай по предельным состояниям двух групп выполняется с использованием следующих параметров: приведенной глубины расположения сечения сваи в грунте , приведенной глубины погружения сваи в грунт , а в случае учета возможности развития второй стадии напряженно-деформированного состояния грунта, кроме того, приведенной глубины пластической зоны , приведенных расчетных значений поперечной силы и изгибающего момента , действующих со стороны ростверка на голову сваи, приведенного значения граничной поперечной силы , соответствующего границе упругой работы системы "свая - грунт" при , приведенных значений граничного горизонтального перемещения и граничного угла поворота при низком ростверке в уровне его подошвы при приведенных значений перемещений и угла поворота сваи, которые определяются по формулам:



где - действительная глубина расположения сечения сваи в грунте, действительная глубина пластической зоны и действительная глубина погружения сваи (ее нижнего конца) в грунт, м;
- коэффициент деформации, 1/м, определяемый по формуле
где К - то же, что в формуле (1);
Е - модуль упругости материала сваи, кПа(тс/ );
I - момент инерции поперечного сечения сваи,
- условная ширина сваи, м, принимаемая равной: для свай с диаметром стволов 0,8 м и более а для остальных размеров сечений свай
- коэффициент условий работы, принимаемый согласно п. 1;
d - наружный диаметр круглого или сторона квадратного, или сторона прямоугольного сечения свай в плоскости, перпендикулярной действию нагрузки, м;
- прочностный коэффициент пропорциональности, кН/ (тс/ ), определяемый по табл. 1; значения и определяются по табл. 2 и 3 при
5. Расчетные значения горизонтального перемещения сваи в уровне подошвы ростверка м, и угол ее поворота рад, следует определять по формулам:

где Н, М - расчетные значения поперечной силы, кН (тс), и изгибающего момента, кН·м (тс·м), действующие на голову сваи (см. чертеж);
- длина участка сваи, м, равная расстоянию от подошвы ростверка до поверхности грунта;
E, I - то же, что в формуле (11);
_ горизонтальное перемещение, м, и угол поворота поперечного сечения сваи, рад, в уровне поверхности грунта при высоком ростверке, а при низком ростверке - в уровне его подошвы, определяемые по указаниям п. 7 при двухстадийном расчете и по указаниям п. 12 при одностадийном расчете свай.
Примечание. В настоящем приложении считаются положительными:
момент и горизонтальная сила, приложенные к голове сваи, если момент и сила направлены соответственно по часовой стрелке и вправо;
изгибающий момент и поперечная сила в сечении сваи, если момент и сила, передающиеся от верхней условно отсеченной части сваи на нижнюю, направлены соответственно по часовой стрелке и вправо;
горизонтальное смещение сечения сваи и его поворот, если они направлены соответственно вправо и по часовой стрелке.
6. Горизонтальная сила Н, кН (тс), соответствующая границе упругой работы системы "свая - грунт", при двухстадийном расчете определяется по формуле

7. Горизонтальное перемещение , м, и угол поворота , рад, при двухстадийном расчете следует определять по формулам:
а) при

б) при

где Н - расчетное значение поперечной силы, кН (тс), прикладываемой к голове сваи;
- граничное значение поперечной силы, определяемой по формуле (14), где определяется по табл. 2 и 3 в зависимости от значения при
, - определяются по табл. 2 и 3 в зависимости от значения силы , рассчитываемой по формуле (8).
Примечание. При приведенной длине сваи < 2,6 следует пользоваться табл. 2 и 3 для = 2,6, при этом значение допускаемого перемещения сваи в уровне поверхности грунта не должно превышать 2 см.
8. Расчетный изгибающий момент кН·м (тc·м), поперечную силу кН (тс), действующие на глубине z в сечении сваи, следует определять при допущении двух стадий работы системы "свая - грунт" в пределах упругой зоны грунта по формулам:
где , , , - приведенные значения фиктивных начальных параметров, определяемые в зависимости от значений Н и по табл. 2 и 3;
- коэффициенты, значения которых принимаются по табл. 4 в зависимости от глубины .
Таблица 2
Приведенная длина участка
|
Параметры для расчета свай при шарнирном их сопряжении с ростверком
|
сваи

|

|

|

|

|

|

|

|

|
2,6
|
0,316
0,388
0,478
0,578
0,682
0,785
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,238
1,603
2,174
3,108
4,772
|
0,642
0,802
1,032
1,377
1,904
2,767
|
1,000
1,238
1,602
2,170
3,082
4,631
|
-0,642
-0,801
-1,030
-1,359
-1,804
-2,340
|
0,316
0,392
0,513
0,730
1,155
2,086
|
0,000
0,000
-0,010
-0,067
-0,279
-0,960
|
2,8
|
0,344
0,422
0,520
0,631
0,748
0,864
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,236
1,594
2,142
2,997
4,389
|
0,643
0,795
1,020
1,349
1,826
2,541
|
1,000
1,236
1,593
2,139
2,973
4,266
|
-0,643
-0,795
-1,018
-1,331
-1,734
-2,168
|
0,344
0,426
0,555
0,778
1,191
2,009
|
0,000
0,000
-0,010
-0,065
-0,260
-0,840
|
3,0
|
0,366
0,450
0,556
0,678
0,808
0,939
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,237
1,593
2,134
2,955
4,216
|
0,644
0,797
1,022
1,347
1,806
2,454
|
1,000
1,237
1,593
2,131
2,932
4,103
|
-0,644
-0,797
-1,020
-1,329
-1,717
-2,110
|
0,366
0,454
0,591
0,823
1,238
2,007
|
0,000
0,000
-0,010
-0,064
-0,252
-0,780
|
3,2
|
0,383
0,472
0,585
0,716
0,860
1,008
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,238
1,598
2,141
2,956
4,167
|
0,648
0,803
1,031
1,360
1,819
2,446
|
1,000
1,238
1,598
2,138
2,932
4,056
|
-0,648
-0,803
-1,029
-1,342
-1,730
-2,114
|
0,383
0,475
0,619
0,862
1,287
2,046
|
0,000
0,000
-0,010
-0,064
-0,250
-0,755
|
3,4
|
0,395
0,487
0,606
0,746
0,903
1,067
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,241
1,604
2,155
2,978
4,183
|
0,653
0,810
1,043
1,379
1,848
2,480
|
1,000
1,241
1,604
2,152
2,955
4,075
|
-0,653
-0,810
-1,141
-1,361
-1,759
-2,150
|
0,395
0,491
0,641
0,893
1,333
2,102
|
0,000
0,000
-0,010
-0,065
-0,251
-0,750
|
3,6
|
0,403
0,497
0,620
0,768
0,935
1,115
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,243
1,611
2,170
3,009
4,233
|
0,658
0,817
1,054
1,398
1,881
2,531
|
1,000
1,243
1,611
2,167
2,985
4,124
|
-0,658
-0,817
-1,052
-1,381
-1,791
-2,199
|
0,403
0,501
0,656
0,916
1,370
2,160
|
0,000
0,000
-0,010
-0,065
-0,254
-0,757
|
3,8
|
0,407
0,503
0,629
0,782
0,967
1,150
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,244
1,616
2,183
3,038
4,321
|
0,661
0,823
1,064
1,415
1,910
2,583
|
1,000
1,244
1,616
2,108
3,014
4,181
|
-0,661
-0,823
-1,062
-1,397
-1,819
-2,247
|
0,407
0,507
0,665
0,932
1,398
2,211
|
0,000
0,000
-0,010
-0,066
-0,258
-0,768
|
4,0
|
0,409
0,507
0,634
0,790
0,941
1,174
|
0,00
0,30
0,60
0,90
1,20
1,50
|
1,000
1,245
1,620
2,193
3,061
4,342
|
0,664
0,827
1,070
1,427
1,933
2,626
|
1,000
1,245
1,620
2,189
3,037
4,231
|
-0,664
-0,827
-1,068
-1,409
-1,841
-2,285
|
0,409
0,510
0,670
0,941
1,417
2,250
|
0,000
0,000
-0,010
-0,067
-0,260
-0,778
|
|
