СНиП 2.04.01-85. Внутренний водопровод и канализация зданий. Системы внутреннего холодного и горячего водоснабжения Часть 8

НОМОГРАММЫ

ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ

И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ

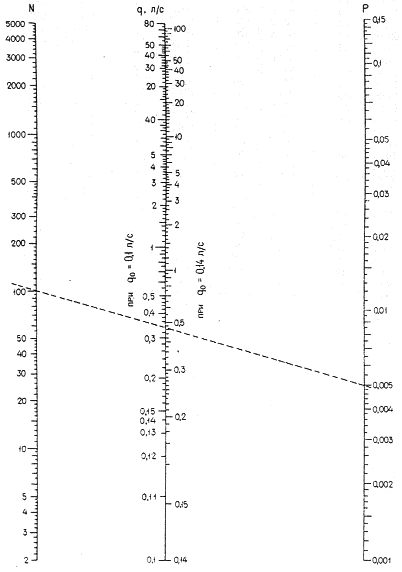

Черт. 1. Номограмма для определения секундных расходов

воды q при q(0)=0,1 и 0,14 л/с и Р<=0,15

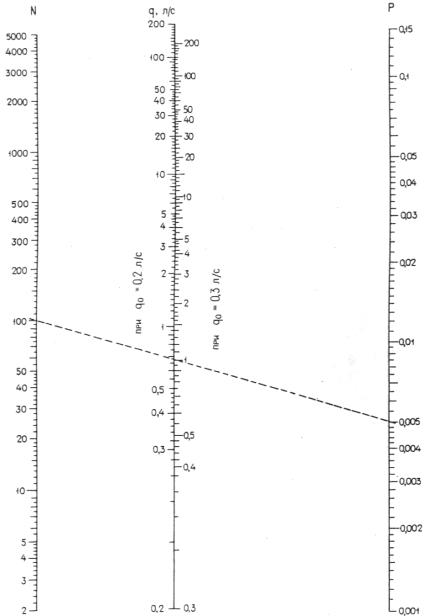

Черт. 2. Номограмма для определения секундных расходов

воды q при q(0)=0,2 и 0,3 л/с и Р<=0,15

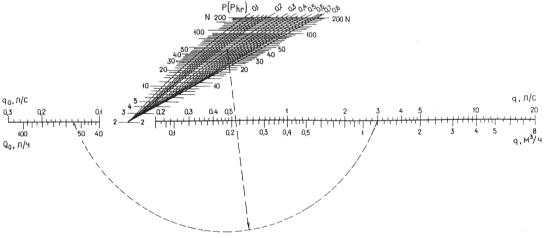

Черт. 3. Номограмма для определения секундных и часовых расходов воды q

при q(0)<=0,3 л/с, N<=200 и Р > 0,1

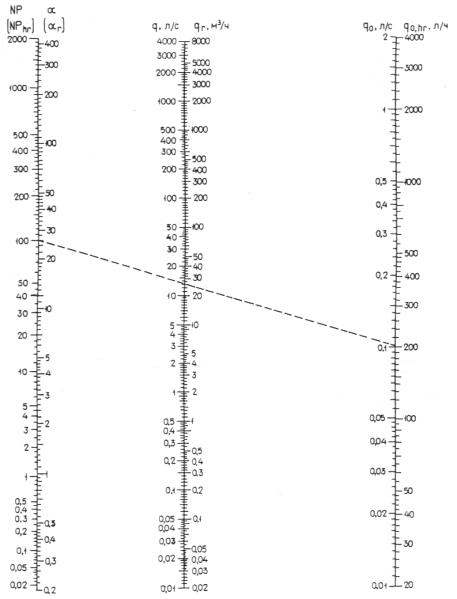

Черт. 4. Номограмма для определения секундных и часовых расходов воды

в зависимости от NP (NPhr) при различных значениях q(0), л/с, и q(0,hr), л/ч

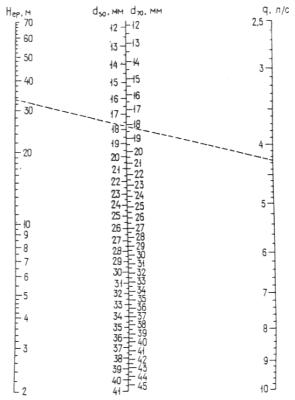

Черт. 5. Номограмма для определения диаметров отверстий диафрагм,

устанавливаемых между соединительными головками и пожарными кранами

d(50) - диаметр отверстия диафрагмы, устанавливаемой у пожарного крана диаметром 50 мм;

d(70) - то же, диаметром 70 мм

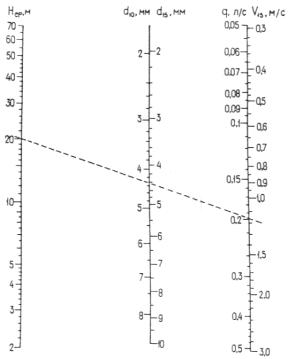

Черт. 6. Номограмма для определения диаметров отверстий диафрагм,

устанавливаемых у смесителей водоразборной арматуры санитарных приборов

d(10) (d(15)) - диаметр отверстия диафрагмы, мм, устанавливаемой

в соединительных патрубках (подводках) смесительной

водоразборной арматуры с условным проходом d = 10 и 15 мм;

V(15) - скорость движения воды, м/с, в подводке d = 15 мм

ПРИЛОЖЕНИЕ 5

Обязательное

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Kcir ДЛЯ СИСТЕМ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ


1,2	0,57	1,7	0,36
1,3	0,48	1,8	0,33
1,4	0,43	1,9	0,25
1,5	0,40	2,0	0,12
1,6	0,38	2,1 и более	0,00

ПРИЛОЖЕНИЕ 6

Рекомендуемое

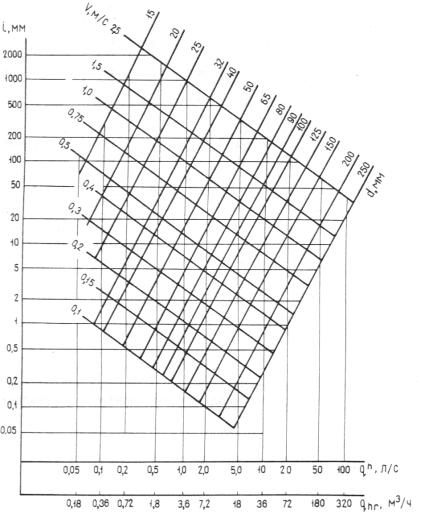

НОМОГРАММА

ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ

С УЧЕТОМ ЗАРАСТАНИЯ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ

ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

ПРИЛОЖЕНИЕ 7

Рекомендуемое

РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),

% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ,

ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ

	Значения			, %, при коэффициентах часовой неравномерности
	1,2	1,4	1,6		1,8	2	2,5	3	4	5	6
1,0	6,7	12,3	17,1		21,2	25,0	32,6	38,5	47,2	53,5	58,2
1,1	2,0	7,2	12		16,6	20,8	28,6	34,6	43,8	50,4	55,2
1,2	-	3,3	7,9		12,3	16,0	24,1	30,6	40,3	47,2	52,5
1,3	-	1,2	4,6		8,6	12,4	21,2	27,0	37,2	44,2	49,8
1,4	-	-	2,2		5,8	9,4	17,2	24,0	34,2	41,4	47,2
1,5	-	-	-		3,1	6,3	14,0	20,7	31,1	38,8	44,7
1,6	-	-	-		1,2	4,6	11,4	18,2	28,8	36,6	43,2
1,7	-	-	-		-	2,4	9,0	15,8	26,2	34,0	40,4
1,8	-	-	-		-	0,8	6,8	13,0	24,0	31,8	38,2
1,9	-	-	-		-	-	4,8	10,8	21,4	29,6	36,0
2,0	-	-	-		-	-	3,4	8,9	19,1	27,2	33,8
2,2	-	-	-		-	-	0,6	5,6	15,2	23,6	30,2
2,4	-	-	-		-	-	-	3,1	11,8	19,8	26,5
2,6	-	-	-		-	-	-	1,2	9,0	16,8	23,2
2,8	-	-	-		-	-	-	0,6	6,4	13,8	20,2
3,0	-	-	-		-	-	-	-	4,4	11,2	17,6
3,5	-	-	-		-	-	-	-	0,4	6,0	12,0
4,0	-	-	-		-	-	-	-	-	2,6	7,4

ПРИЛОЖЕНИЕ 8

Рекомендуемое

РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),

% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ,

ПРИ РАВНОМЕРНОЙ ПОДАЧЕ И НЕРАВНОМЕРНОМ ПОТРЕБЛЕНИИ

	Продолжительность равномерной	Значения			, %, при коэффициентах часовой неравномерности
	подачи воды, %	1,2	1,4	1,6		1,8	2,0	2,5	3	4	5	6
1,00	100	6,7	12,3	17,1		21,3	25,0	32,6	38,5	47,5	53,5	58,2
1,09	92	7,3	10,5	14,4		18,0	21,4	28,8	34,8	44,0	50,6	55,6
1,20	84	-	11,5	13,6		16,1	18,8	25,3	31,1	40,3	47,2	52,5
1,33	75	-	-	14,4		15,6	17,5	22,4	27,5	36,4	43,4	48,9
1,50	67	-	-	-		16,9	17,4	20,4	24,4	32,4	29,2	44,9
1,71	58	-	-	-		-	19,4	19,8	22,2	28,5	34,8	40,3
2,00	50	-	-	-		-	-	21,1	21,4	25,3	30,4	35,4
2,40	42	-	-	-		-	-	-	23,0	23,4	26,6	30,5
3,00	33	-	-	-		-	-	-	-	24,2	24,4	26,4
4,00	25	-	-	-		-	-	-	-	-	26,4	25,2
6,00	17	-	-	-		-	-	-	-	-	-	33,5

ПРИЛОЖЕНИЕ 9

Рекомендуемое

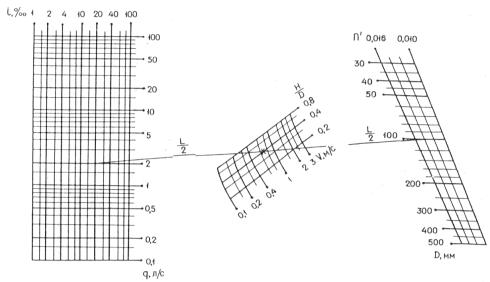

НОМОГРАММА

ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА КАНАЛИЗАЦИОННЫХ

ТРУБОПРОВОДОВ

Текст документа сверен по:

официальное издание

Минстрой России - М.: ГУП ЦПП,

1996
