СНиП 2.06.05-84. Плотины из грунтовых материалов. Часть 2

ОБРАТНЫЕ ФИЛЬТРЫ

2.66. Обратные фильтры надлежит предусматривать на контакте дренажа (или пригрузки) и дренируемого тела плотины, ядра, экрана или основания плотины.

Материалы обратного фильтра следует подбирать из условия обеспечения фильтрационной прочности сопрягающихся грунтов в месте контакта в процессе возведения и в период эксплуатации плотин.

Обратные фильтры допускается не устраивать при специальном обосновании; в частности, устройство такого фильтра по контакту с дренажем необязательно, если дренируемое тело сложено гравелистыми песками, гравийными грунтами и т.п.

2.67. Зерновой состав материала обратного фильтра должен быть подобран с учетом физических характеристик дренируемого грунта и имеющихся местных фильтровых материалов. Состав фильтра должен исключать:

а) отслаивание глинистого грунта на контакте с материалом фильтра — для плотин из глинистого грунта или плотин на глинистом основании;

б) проникание (просыпание) частиц защищаемого грунта в поры фильтра на участках нисходящего фильтрационного потока — для плотин из песчаного грунта;

в) выпор и вдавливание частиц грунта в поры фильтра — для песчаного основания на участках восходящего потока;

г) размыв защищаемого грунта на границе с фильтром — в случае фильтрационного потока, направленного вдоль контакта (контактный размыв);

д) кольматаж фильтра мелкими частицами, выносимыми фильтрационным потоком из защищаемого грунта, вынос которых допускается в проекте;

е) опасную для прочности фильтра суффозию в самом слое фильтра.

Состав фильтра должен обеспечивать "самозалечивание" трещин в ядре в случае их образования.

Для плоти III и IV классов и временных сооружений допускается отслаивание связного грунта в порах фильтра на глубину, не влияющую на его прочность (на 0,5 d_0,max, где d_0,max — максимальный диаметр пор фильтра).

2.68. Число слоев обратного фильтра и их состав следует определять на основании технико-экономического сравнения вариантов, при этом необходимо стремиться к назначению возможно меньшего числа слоев фильтра.

2.69. Материал обратного фильтра дренажей для плотин I и II классов следует проверять экспериментальным путем на грунтах и в условиях работы, в которых он будет находиться в сооружении, а для плотин III и IV классов — согласно соответствующим расчетам.

2.70. Толщина каждого слоя обратного фильтра по фильтрационным условиям должна быть не менее 5 d_s,85, но не менее 0,2 м.

Толщину слоев обратных фильтров необходимо назначать с учетом производства работ и технико-экономических расчетов.

2.71. Для устройства обратных фильтров следует применять естественные несвязные или получаемые дроблением грунты из твердых морозостойких каменных пород, не содержащие водорастворимых солей, и гранулированные шлаки (предварительно исследованные в лаборатории).

СОПРЯЖЕНИЕ ТЕЛА ПЛОТИНЫ С ОСНОВАНИЕМ, БЕРЕГАМИ И БЕТОННЫМИ СООРУЖЕНИЯМИ

2.72*. Для предотвращения опасной фильтрации по контакту земляной плотины с ее основанием следует предусматривать меры, зависящие от характера и состояния грунтов основания и обеспечивающие плотное примыкание грунта тела плотины к грунту основания.

В проектах плотин, возводимых на нескальном основании, следует предусматривать мероприятия по подготовке основания, в том числе по вырубке леса и кустарника, выкорчевыванию пней, удалению растительного слоя и слоя, пронизанного корневищами деревьев и кустов или ходами землеройных животных, а также по удалению грунта, содержащего значительное количество органических включений или солей, легко растворимых в воде (пп. 1.5* и 2.5*), удалению сильнольдистых грунтов по всей площади основания талой плотины или только под верховым клином мерзлой плотины, и в случае необходимости — мероприятия по созданию противофильтрационного устройства в основании плотин (зуба, стенки, шпунта, мерзлотной завесы и т.п.). При проектировании мерзлых плотин допускается не предусматривать удаление растительного слоя в пределах низовой упорной призмы плотины.

При сопряжении талой плотины с вечномерзлыми грунтами береговых примыканий противофильтрационное устройство плотины следует заводить в берега на глубину зоны оттаивания грунтов береговых массивов при эксплуатации плотины, определяемую теплотехническим расчетом.

При проектировании плотин распластанного профиля частичный или полный отказ от мероприятий по подготовке основания допускается при соответствующем обосновании согласно требованиям п. 3.3*.

При проектировании земляных плотин, возводимых на скальном основании, должно быть предусмотрено удаление разрушенной скалы (в том числе должны быть удалены отдельные крупные камни и скопления камней) на площади сопряжения противофильтрационных устройств плотины с основанием, заделаны разведочно-геологические и строительные выработки.

На участках сопряжения с основанием частей профиля плотины, выполняемых из более водопроницаемых материалов, чем противофильтрационные устройства, удаление разрушенной скалы необязательно.

При наличии в основании поверхностного слоя грунта, имеющего более низкие прочностные характеристики, чем грунт плотины, необходимо определять экономическую целесообразность удаления этого слоя (или его верхней части), учитывая, что при этом откосы плотины могут быть более крутыми.

Строительство плотин в сейсмических районах на основаниях, сложенных из грунтов, способных разжижаться при динамических воздействиях, требует специальных технико-экономических обоснований.

2.73*. Наклонные поверхности берегов в пределах профиля примыкания плотины должны быть соответственно спланированы, при этом не допускаются нависающие участки в пределах примыкания плотины и уступообразные участки в пределах примыкания противофильтрационного устройства плотины.

При наличии в основании плотин быстровыветривающихся пород в проектах плотин из грунтовых материалов необходимо учитывать изменения свойств этих пород или предусматривать соответствующие конструктивно-технологические мероприятия.

При наличии в скальном основании местных сквозных тектонических нарушений в виде трещин надлежит принимать меры к их расчистке и заделке, а также меры, обеспечивающие фильтрационную прочность материала, заполняющего эти трещины.

2.74*. Для земляных плотин с противофильтрационными устройствами и однородных земляных плотин, выполняемых из глинистых грунтов на сильнофильтрующих (в том числе после оттаивания) аллювиальных отложениях, прикрывающих скальные породы основания, при небольшой (до 5 м) мощности слоя аллювия, как правило, следует доводить противофильтрационные устройства до скалы врезкой зуба.

При мощности аллювиального слоя более 5 м следует сравнивать варианты плотин с ядром и противофильтрационной преградой (цементационной завесой, бетонной стенкой и др.) с плотинами с экраном и понуром.

Проектом необходимо предусматривать сопряжение противофильтрационных устройств плотины с основанием в месте примыкания зуба к скале (например, путем инъекции раствора в месте примыкания, а в случае необходимости — устройства противофильтрационной завесы, в том числе и мерзлотной завесы в основании мерзлой плотины).

Глубину висячей противофильтрационной преграды и длину понура следует устанавливать на основании фильтрационных расчетов.

2.75. При сопряжении противофильтрационных устройств плотины с наклонными неровными поверхностями скальных берегов следует предусматривать подготовку поверхности скалы от гребня плотины (ядра, экрана) к основанию с постеленным уположением, без резких переломов, с наименьшим технически и экономически обоснованным наклоном береговых контактов, срезку выступающих участков поверхности скалы и выравнивание бетоном местных понижений.

Угол между смежными участками поверхности скалы в сопряжении с противофильтрационными устройствами не должен превышать 20°.

Очертание продольного профиля плотины по основанию следует назначать из условия недопущения образования трещин на основе результатов расчета его напряженно-деформированного состояния.

2.76*. В земляных плотинах на сильнотрещиноватых скальных основаниях, по которым (в том числе и после оттаивания) может происходить опасная для тела плотины фильтрация, необходимо предусматривать устройство зуба и противофильтрационной завесы под ним, а также поверхностную инъекцию раствора (цементационного, глинистого или мелкопесчаного) в пределах подошвы противофильтрационного устройства плотины. Проектирование однородных плотин без противофильтрационных устройств в таких случаях должно быть обосновано.

В северной строительно-климатической зоне при проектировании мерзлых земляных плотин на сильнотрещиноватых скальных основаниях следует предусматривать устройство мерзлотной завесы в основании при необходимости с предварительным оттаиванием основания на заданную глубину и его цементацией.

2.77* При проектировании земляных плотин на слабоводонепроницаемом (в том числе после оттаивания) и слаботрещиноватом скальном, полускальном и глинистом основаниях допускается предусматривать укладку грунта тела плотины непосредственно на основание без противофильтрационных устройств.

2.78*. В местах сопряжения тела или противофильтрационного устройства плотины с основанием, берегами и бетонными сооружениями следует предусматривать тщательную укладку и уплотнение грунта вблизи поверхности сопряжения, для чего контактный слой (толщиной 2—3 м) необходимо отсыпать из грунта более пластичного, менее водопроницаемого и более влажного (не более чем на 1—3%), чем грунт остального тела плотины или противофильтрационного устройства.

При строительстве талых плотин в северной строительно-климатической зоне при необходимости дополнительно следует предусматривать обогрев контактного слоя грунта противофильтрационного устройства плотины с основанием.

2.79*. При проектировании в основании плотины противофильтрационных устройств (шпунтового ряда, стенки из бетона, глинистого грунта или возводимой методом "стена в грунте" инъекционной завесы, мерзлотной завесы и др.) следует предусматривать сопряжение их непосредственно с противофильтрационными устройствами тела плотины (ядром, экраном или диафрагмой).

2.80. Сопрягающие устройства земляных плотин с бетонными и железобетонными сооружениями должны обеспечивать:

а) защиту земляной плотины от размыва водой, пропускаемой через водосбросные сооружения;

б) плавный подход воды к водоприемным и водосбросным сооружениям со стороны верхнего бьефа и плавное растекание потока в нижнем бьефе, предотвращающее подмыв тела и основания плотины;

в) предотвращение опасной фильтрации в зоне примыкания.

Проекты сопрягающих устройств плотин I и II классов должны быть обоснованы данными гидравлических и фильтрационных исследований.

2.81*. Для обеспечения надежного примыкания тела земляной плотины к бетонному сооружению следует, как правило, предусматривать уклон сопрягающих граней бетонной конструкции в сторону земляной насыпи не более чем 10:1.

Сопряжение земляной плотины с бетонными сооружениями, прорезающими ее тело, следует осуществлять для плотин, имеющих противофильтрационные устройства, в зоне этих устройств, а для однородных плотин — в пределах верхового клина и центральной части плотины.

Сопряжение тела земляной плотины с бетонным сооружением надлежит предусматривать в виде заделанных в него диафрагм, врезающихся в земляную плотину (шпунтового ряда, бетонной стенки и др.). Длину диафрагм сопряжения следует устанавливать на основании фильтрационных расчетов.

В северной строительно-климатической зоне длину диафрагм сопряжения талых и мерзлых плотин с бетонными сооружениями следует устанавливать на основании фильтрационных и теплотехнических расчетов. Сопряжение тела мерзлой земляной (каменно-земляной) плотины, имеющей в своем составе сезоннодействующие охлаждающие устройства (СОУ) с бетонным сооружением (в том числе с водосбросом) следует осуществлять заведением СОУ плотины в сопрягающий устой бетонного сооружения. Установку СОУ в месте примыкания к бетонному сооружению следует предусматривать с шагом, величина которого обосновывается теплотехническим расчетом при учете теплового потока в бетоне сооружения.

Противофильтрационные устройства в основании земляных плотин и бетонных сооружений должны быть взаимоувязаны.

2.82. При сопряжении участков земляной плотины, выполняемых насыпным и намывным способами, необходимо предусматривать мероприятия, не допускающие сосредоточенную фильтрацию в месте сопряжения и неравномерную осадку тела плотины и основания.

ТРЕБОВАНИЯ К РЕКОНСТРУКЦИИ ПЛОТИН

2.83. Наращивание однородной грунтовой плотины на слабоводопроницаемом основании при реконструкции сооружения следует осуществлять как с верховой, так и с низовой сторон плотины.

Увеличение высоты плотины с диафрагмой (ядром) и завесой в основании возможно как с низовой ее стороны — путем наращивания диафрагмы экраном, так и с обеих сторон — с сохранением вертикальной диафрагмы, при этом следует определить необходимость усиления противофильтрационной завесы в основании.

Увеличение высоты плотины с экраном и противофильтрационным устройством в основании возможно только с низовой ее стороны с проверкой фильтрационной прочности экрана (из грунтовых или негрунтовых материалов) и при необходимости с усилением противофильтрационного устройства в основании.

2.84. При реконструкции плотин из грунтовых материалов необходимо предусматривать соответствующие мероприятия по обеспечению нормальной работы дренажа.

2.85. Для надежного сопряжения наращиваемой призмы с низовым откосом плотины растительный слой должен быть убран.

ЗАМОРАЖИВАНИЕ ГРУНТОВ ТЕЛА И ОСНОВАНИЯ ПЛОТИНЫ И СОХРАНЕНИЕ ИХ МЕРЗЛОГО СОСТОЯНИЯ ПРИ ЭКСПЛУАТАЦИИ В СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЕ

2.86*. Замораживание талых грунтов противофильтрационного устройства плотины и его основания, сохранение их в мерзлом состоянии при эксплуатации плотины, а также сохранение или усиление естественного мерзлого состояния грунтов основания противофильтрационного устройства и низового клина плотины при ее эксплуатации, следует выполнять с помощью СОУ воздушного, жидкостного или парожидкостного вида.

К основным видам СОУ, применяемым при строительстве мерзлых плотин из грунтовых материалов, относятся:

воздушные с принудительной циркуляцией воздуха (черт. 2.1, а);

жидкостные с естественной конвекцией теплоносителя (черт. 2.1, б);

парожидкостные (черт. 2.1, г).

Кроме основных видов СОУ могут быть применены жидкостные с принудительной циркуляцией теплоносителя (черт. 2.1, в), а также рассольные замораживающие системы с охлаждением рассола в наружном теплообменнике.

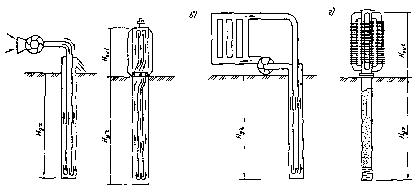

Черт. 2.1. Схемы основных видов СОУ

а — воздушное с принудительной циркуляцией воздуха; б — жидкостное с естественной конвекцией теплоносителя; в — жидкостное с принудительной циркуляцией теплоносителя; г — парожидкостное; Н_gr — глубина СОУ; Н_out — высота наземной части СОУ

Применение рассольных замораживающих систем на базе холодильных машин и жидкостных СОУ с принудительной циркуляцией теплоносителя допускается при надлежащем технико-экономическом обосновании.

Использование жидкого азота для замораживания грунта допускается в целях предупреждения или ликвидации аварийной ситуации при эксплуатации плотины.

2.87*. При проектировании воздушной замораживающей системы, состоящей из воздушных СОУ, объединенных подводящим или (и) отводящим коллектором, следует предусматривать:

герметизацию системы на теплый период года;

автоматическое отключение системы при снегопаде, повышении температуры наружного воздуха выше величины, установленной проектом, и включение при снижении температуры ниже проектной величины;

возможность очистки системы от льда или инея.

Работу воздушных замораживающих систем следует считать целесообразной при температуре воздуха ниже минус 12—15°С (в первый сезон замораживания грунта).

При проектировании замораживающих систем, состоящих из автономных жидкостных или парожидкостных СОУ, необходимо предусматривать герметизацию устройств и вертикальность установки СОУ. Применение внешней трубы грунтовых теплообменников устройств диаметром более 180 мм нерационально.

2.88*. Бурение скважин, установку СОУ и устройство замораживающих систем следует производить после возведения плотины.

В случае необходимости для плотин высотой более 25 м допускается применять двухъярусное замораживание: грунтов основания из потерны и грунтов противофильтрационного устройства плотины — с гребня.

2.89*. При строительстве низконапорных плотин водохозяйственного назначения эффективным является сочетание СОУ в центральной части плотины с теплоизоляцией гребня и низового откоса. В качестве теплоизоляционного материала рекомендуется пенопласт типа ПХВ-1 толщиной 6—10 см. Теплоизоляционный слой необходимо защищать от механических повреждений грунтом толщиной 15—20 см.

3. ЗЕМЛЯНЫЕ НАМЫВНЫЕ ПЛОТИНЫ

3.1. Намывные плотины в зависимости от грунтов тела плотины и способов возведения подразделяют на основные виды, указанные в табл. 4 и на черт. 3 и 4.

3.2*. Конструкцию плотины следует выбирать в соответствии с указаниями п. 1.4*, при этом следует стремиться к максимальному использованию естественных грузов, не требующих сортировки при разработке карьера или выемки.

3.3*. При наличии соответствующих карьерных грунтов предпочтение следует отдавать однородным песчаным плотинам, характеризуемым высокой технологичностью производства работ.

Однородные песчаные плотины распластанного профиля со свободно формируемыми откосами следует применять при технико-экономическом обосновании в случаях залегания слабых грунтов в основании, необходимости уменьшения объема крепления откосов, а также при намыве под воду.

При проектировании плотин распластанного профиля или с уширенной нижней частью («подушкой») на слабых, обводненных, заболоченных и заторфованных грунтах основания допускается не предусматривать полностью или частично работы по удалению поверхностного слоя грунта основания и растительности при условии, что это не приведет к нарушению устойчивости и фильтрационной прочности сооружения.

При возведении однородных плотин на слабых грунтах следует, как правило, намывать уширенную нижнюю часть («подушку»), а верхнюю часть возводить после стабилизации осадок «подушки».

Таблица 4

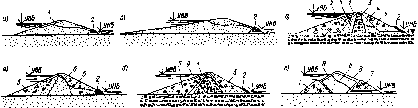

Черт. 3. Виды намывных плотин

а—е см. табл. 4; 1 — крепление верхового откоса; 2 — дренаж; 3 — намывное ядро; 4 — намывные промежуточные зоны; 5 — намывные боковые зоны; 6 — намывная центральная слабоводопроницаемая зона; 7 — боковые насыпные призмы (банкеты); 8 — сейсмостойкое крепление откоса; 9 — насыпное глинистое ядро

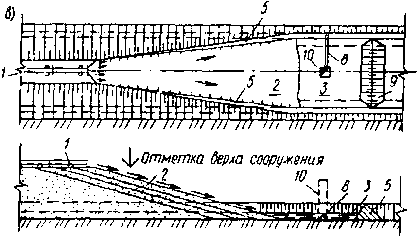

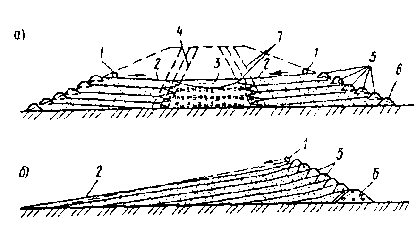

Черт. 4. Основные схемы возведения намывных плотин

a — двусторонний намыв неоднородной плотины с ядром; б — односторонний намыв однородной плотины с верховым откосом, формируемым при свободном растекании пульпы; в — намыв узкопрофильной плотины; 1 — распределительный пульпопровод; 2 — откос намыва; 3 — отстойный пруд; 4 — граница ядра; 5 — дамба попутного обвалования; 6 — дамба первичного обвалования; 7 — граница прудка; 8 — водоотводящая труба; 9 — временная перемычка; 10 — водосбросный колодец

3.4. Неоднородные плотины следует проектировать при наличии соответствующих карьерных грунтов и необходимости снижения фильтрационного расхода по сравнению с однородными плотинами, а также для уменьшения объема тела плотины. При этом следует учитывать усложнение технологии производства работ по созданию ядра с заданным размером и составом грунта и недопущению его перемыва крупным грунтом.

Для обеспечения однородных свойств ядра заданного размера и исключения перемыва крупным грунтом допускается включать в проекты при соответствующем обосновании принудительное перемешивание грунта в пределах ядерной прудковой зоны плотины.

3.5*. Намывные плотины с боковыми насыпными или каменно-набросными призмами следует применять при условии использования высоких перемычек или камня из полезных выемок котлованов. При проектировании плотин для сейсмических районов необходимо предусматривать устройство каменно-набросных призм и сейсмостойкого крепления откосов.

3.6. Намывной способ возведения плотины допускается совмещать с насыпным, когда, например, верховую призму плотины намывают из песка, а низовую отсыпают из гравийно-галечникового грунта.

Намывные плотины с противофильтрационными устройствами в виде диафрагм, экранов, понуров и т.п. можно предусматривать в исключительных случаях при надлежащем обосновании.

3.7. В проекты намывных плотин следует включать мероприятия по обеспечению качества намыва грунта и установленной плотности его укладки, а также устойчивости откосов плотины в строительный период, в частности, с учетом фильтрационного потока, образующегося за счет водоотдачи свеженамытого грунта, инфильтрации с поверхности намыва и из отстойного пруда. Для намывных плотин должна быть установлена предельная интенсивность их наращивания по условию обеспечения водоотдачи намытого грунта, а для частей плотин, намываемых под воду, — пределы подводной и надводной крутизны откоса.

ТРЕБОВАНИЯ К МАТЕРИАЛАМ

3.8*. Зерновой состав карьерных грунтов следует считать основной характеристикой для оценки технической возможности возведения намывных плотин и экономической целесообразности выбранной конструкции.

Содержание органических и водорастворимых примесей в грунтах для намыва плотины следует допускать в количествах, при которых их остаток в теле намывной плотины после производства работ по ее намыву будет не выше величин, указанных в п. 2.5*.

3.9. Предварительную оценку пригодности карьерного грунта для намыва плотин в зависимости от зернового состава следует производить по графикам черт. 5. Предпочтительными для намыва однородных плотин являются песчаные грунты I группы; песчаные и гравийные грунты II группы целесообразно предусматривать для неоднородных плотин с мелкопесчаной центральной зоной или глинистым ядром.

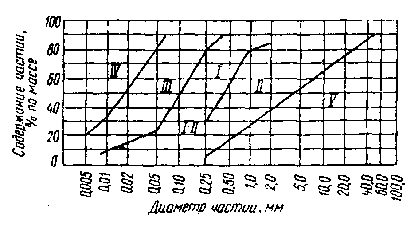

Черт. 5. Группы грунтов, используемых дли намыва плотин

Супеси (III группа), суглинки (IV группа), гравийные и галечниковые грунты (V группа), а также лёссовидные грунты можно использовать для намыва при соответствующем технико-экономическом обосновании. При этом супеси и лёссовидные суглинки следует использовать для намыва однородных плотин, а также для намыва центральной слабоводопроницаемой зоны неоднородных плотин, гравийно-галечниковые грунты — для намыва боковых зон этих плотин.

Запас грунта в карьере должен быть в 1,5— 1,8 раза больше объема грунта, принятого в проекте плотины.

При выборе карьеров инженерно-геологические изыскания следует проводить с детальностью, позволяющей выделить и исключить из запасов участки грунта, не отвечающего требованиям укладки в плотину, а также не поддающегося разработке средствами гидромеханизации.

Грунт для намыва плотин должен быть проверен на содержание негабаритных включений (валунов, камней и т.п.), не проходящих через рабочие органы грунтовых насосов.

3.10. Для неоднородных плотин предпочтительны грунты с высокой стеленью разнозернистости, например, гравийные с пылеватыми, глинистыми фракциями и при содержании песчаных частиц не менее 25 — 30%. Содержание в ядре глинистых частиц размером d £ 0,005 мм допускается не более 20% по условиям консолидации грунта; более высокое содержание глинистых частиц следует допускать при специальном обосновании.

3.11. Возможность применения для намыва искусственных смесей грунтов из разных карьеров или сортированных карьерных грунтов должна быть обоснована технико-экономическим расчетом.

3.12. При необходимости следует предусматривать дополнительное искусственное уплотнение намытого песка (глубинное гидровибрирование, уплотнение взрывами, послойное вибрационное уплотнение или укатку и др.). Мероприятия по дополнительному уплотнению намытых грунтов должны быть обоснованы, как правило, полевыми опытными работами.

ФРАКЦИОНИРОВАНИЕ ГРУНТА В ТЕЛЕ ПЛОТИНЫ

3.13. Фракционирование грунта в поперечном профиле плотины в результате гидравлической раскладки следует учитывать при коэффициенте разнозернистости намываемого грунта k_60,10 ³ 2,5 или k_90,10 ³ 5. Раскладка грунта зависит от его зернового состава, расхода пульпы и ее консистенции, ширины пляжа намыва.

Здесь k_60,10 = d₆₀ : d₁₀ и k_90,10 = d₉₀ : d₁₀, где d₉₀, d₆₀, d₁₀ — диаметр фракций грунта, масса которых вместе с массой более мелких фракций составляет соответственно 90, 60 и 10% массы всего грунта.

3.14* При определении зернового состава грунта намывных плотин необходимо учитывать отмыв и сброс мелких частиц грунта. При возведении песчаных однородных плотин следует обеспечивать сброс глинистых и частично пылеватых частиц, однако технологически неизбежен отмыв и более крупных частиц вплоть до мелких песчаных. Расчет нормы отмыва грунта допускается производить по методике, приведенной в рекомендуемом приложении 3*.

При намыве неоднородных плотин сброс глинистых частиц следует назначать с учетом требований п.3.10.

3.15. При проектировании однородных плотим зерновой состав намытого грунта следует принимать по средневзвешенному составу карьерного грунта с учетом отмыва мелких частиц при условии незначительной вариации в поперечном сечении плотины состава грунта и коэффициента фильтрации. При этом следует учитывать небольшое увеличение содержания мелких частиц, грунта в центральной части плотины при ее двустороннем намыве и в наиболее удаленной от выпуска пульпы части плотины при одностороннем намыве.

3.16. При проектировании неоднородных плотин зерновой состав грунта в отдельных их частях необходимо устанавливать с учетом фракционирования при намыве.

Фракционирование грунта при намыве определяют по аналогам или расчетом по методике, приведенной в рекомендуемом приложении 4.

Осредненный зерновой состав грунта следует определять отдельно для ядра и боковых зон плотины или для этих частей плотины и дополнительно для промежуточных зон. Разбивка профиля плотины на части принимается в соответствии с имеющимися аналогами или данными рекомендуемого приложения 4.

Для плотин I и II классов фракционирование грунта следует уточнять при проведении опытного намыва, соблюдая условия технологии возведения данной плотины.

3.17. Ширину ядра неоднородной плотины следует предварительно назначать в зависимости от состава карьерного грунта в пределах 10—20 % ширины плотины на данной высоте, а центральной зоны из мелкопесчаного грунта — а пределах 20—35% указанной ширины. Эти размеры надлежит корректировать в соответствии с рекомендуемым приложением 4 или по результатам начального этапа намыва.

ОЧЕРТАНИЕ И КРЕПЛЕНИЕ ОТКОСОВ ПЛОТИНЫ

3.18. Крутизну откосов намывных плотин и вид крепления назначают в соответствии с требованиями пп.2.9—2.37, при этом крутизну откосов следует устанавливать не только с учетом конструкции и высоты плотины, характеристик грунтов ее тела и основания, но и с учетом неблагоприятного для устойчивости откосов фильтрационного режима, возникающего в процессе намыва плотины, а также отсутствия в период строительства постоянных дренажных устройств.

Предварительно средние значения крутизны откосов намывных плотин можно назначать по аналогии с построенными сооружениями в соответствии с данными табл. 5.

Таблица 5

3.19. Если а результате расчета устойчивости откосов плотины в стадии ее намыва с учетом технологии производства работ получатся более пологие откосы, чем по расчету откосов в период эксплуатации плотины, крутизна должна быть принята по расчетам для строительного периода.

При необходимости выполнения более крутых откосов следует изменить технологию или применить конструктивные мероприятия, например, строительный дренаж.

3.20. Откосы намывных плотин распластанного профиля, формирующиеся при свободном растекании пульпы, допускается проектировать без крепления или с облегченным гравийным, галечниковым или биологическим креплением при обеспечении его сохранности в условиях волнового и ветрового воздействий.

На откосах таких плотин при необходимости следует предусматривать поперечные буны для предотвращения перемещения грунта течениями вдоль плотины.

3.21. Ширину гребня намывных плотин следует устанавливать в соответствии с требованиями п. 2.11.

Минимальную ширину гребня намывной части профиля плотины строительного периода следует назначать с учетом возможности работы гидротранспортной установки и используемых при укладке грунта средств механизации: для неоднородных плотин с центральной зоной — не менее 50 м, с ядром — не менее 70 м; для однородных плотин — не менее 20 м.

При необходимости возведения плотины с меньшей шириной по гребню верхнюю ее часть следует выполнять отсыпкой грунта насухо.

3.22. При проектировании дренажных устройств в теле намывной плотины следует наряду с требованиями пп.2.51—2.71 учитывать возможность одновременного ведения работ по намыву тела плотины и по устройству дренажа, отдавая предпочтение конструкциям дренажа, представленным на черт. 2, б, д, е.

Для понижения поверхности депрессии в плотине во время намыва надлежит при наличии обоснования предусматривать специальные дренажи.

3.23. Средние значения уклона откосов при свободном намыве песчаных и гравийных грунтов (при торцовом безэстакадном способе намыва с 10%-ной консистенцией пульпы) можно ориентировочно назначать по табл. 6 с последующей корректировкой по данным начального этапа намыва.

При консистенции пульпы, отличающейся от 10%-ной, уклон откоса i рассчитывают по формуле

(4)

где С — консистенция пульпы, % по массе;

i₁₀ — уклон откоса при С = 10%.

Таблица 6

3.24. Уклон откоса при намыве ниже уровня воды определяют по расчету в зависимости от зернового состава грунта. Предварительно уклон откоса может быть принят от 1:10 до 1:4, причем меньшие значения уклона соответствуют мелким пескам при наличии течения воды в водоеме. С увеличением крупности грунта и снижением скорости течения уклон откоса увеличивается.

ТРЕБОВАНИЯ К РЕКОНСТРУКЦИИ ПЛОТИН

3.25. При реконструкции земляных намывных плотин повышение гребня однородной плотины может быть обеспечено за счет примыва низовой призмы к существующему откосу плотины. Примыв следует выполнять из карьерного грунта более крупного состава, чем грунт, из которого намыт основной профиль плотины. Допускается выполнять низовую призму плотины отсыпкой грунта насухо с послойной укаткой.

3.26. При повышении гребня намывной плотины с ядром кроме примыва низовой призмы необходимо предусматривать создание противофильтрационного устройства, выполненного, например, в виде экрана, сопряженного с существующим ядром.

3.27. Перед возведением низовой призмы должен быть снят растительный слой на существующем низовом откосе плотины.

До начала примыва низовой плотины должны быть реконструированы все действующие дренажные устройства.

ТРЕБОВАНИЯ К ПЛОТИНАМ, ВОЗВОДИМЫМ В СЕВЕРНОЙ СТРОИТЕЛЬНО-КЛИМАТИЧЕСКОЙ ЗОНЕ

3.28* Намывные талые плотины для северной строительно-климатической зоны следует проектировать с учетом ежегодных сроков начала и окончания сезона намыва грунта, мероприятий по ускорению оттаивания промерзшего в холодный период грунта, при которых ко времени принятия расчетного напора тело плотины будет полностью в талом состоянии.

3.29* Для низконапорных талых плотин из песчаного грунта, возводимых на слабых основаниях, следует предусматривать при технико-экономическом обосновании конструкции с распластанными профилями, при которых верховой откос является волноустойчивым без дополнительного крепления, а низовому откосу придается профиль, позволяющий выводить основную часть фильтрационного потока в основание плотины.

3.30*. Для однородных намывных плотин с принудительно формируемым низовым откосом должно быть предусмотрено защитное покрытие сухого откоса для предотвращения в эксплуатационный период солифлюкции, в том числе устройством пригрузок.

3.31*. В проектах талых плотин, возводимых на основаниях, сложенных льдистыми грунтами (при i_i ³ 0,05), должно быть приведено обоснование допустимости осадок грунта тела плотины при оттаивании основания.

3.32*. При проектировании дренажных устройств талых намывных плотин следует учитывать возможность их попеременного замораживания и оттаивания в строительный период.

3.33*. В проекты должны быть включены мероприятия по обеспечению устойчивости откосов плотины в процессе строительства при ежегодном оттаивании поверхностного слоя грунта.

3.34*. На основаниях, сложенных льдистыми грунтами (0,4 ³ i_i ³ 0,05), при соответствующем обосновании допускается строительство мерзлых плотин высотой до 10 м.

3.35*. В проектах реконструкции намывных плотин должны быть предусмотрены меры, обеспечивающие надежное качество сопряжения старой и новой частей плотины, в том числе мерзлого или талого состояния грунта плотины.

4. КАМЕННО-ЗЕМЛЯНЫЕ И КАМЕННО-НАБРОСНЫЕ ПЛОТИНЫ

4.1*. Каменно-земляные и каменно-набросные плотины по конструкции противофильтрационных устройств и способу производства работ подразделяют на основные виды, указанные в табл. 7 и на черт. 6—8.

Таблица 7

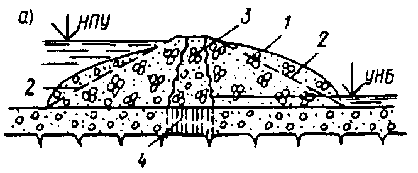

Черт. 6. Виды каменно-земляных плотин

а—г — см. табл. 7: 1 — крепление верхового откоса; 2 — грунтовый экран; 3 — переходные слои (обратные фильтры); 4 — грунтовое ядро; 5,6 — верховая и низовая призмы; 7,8 — верховая и центральная грунтовые противофильтрационные призмы

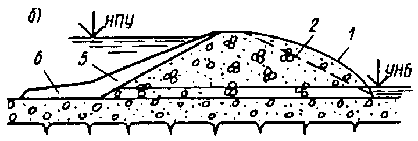

Черт. 7. Виды взрывонабросных плотин

а, б — см. табл. 7; 1 — контур навала; 2 — контур расчетного профиля: 3 — инъекционное ядро: 4 — инъекционная завеса; 5 — экран; 6 — понур

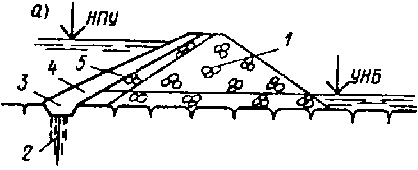

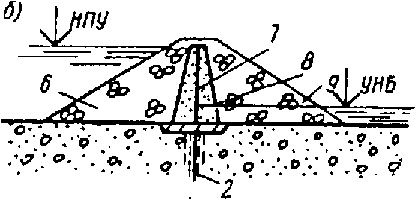

Черт. 8. Виды каменно-набросных плотин

а, б — см. табл. 7: 1 — тело плотины; 2 — цементационная завеса; 3 — бетонный зуб; 4 — железобетонный экран; 5 — подэкрановая кладка; 6 — верховая призма; 7 — диафрагма; 8 — переходные слои; 9 — низовая призма

В северной строительно-климатической зоне каменно-земляные и каменно-набросные плотины в зависимости от температурного состояния грунтов плотины и ее основания, конструкции тела и противофильтрационных устройств в теле и основании подразделяют на основные типы и виды, указанные в табл. 7.1 и на черт. 6; 6.1; 8.

Таблица 7.1

Черт. 6.1. Виды мерзлых каменно-земляных плотин в северной строительно-климатической зоне

а—в — см. табл. 7.1; 1— переходные слои (обратные фильтры): 2 — грунтовое ядро; 3,4 — верховая и низовая призмы; 5 — центральная грунтовая противофильтрационная призма; 6 — СОУ; 7 — естественная граница подруслового талика; 8 — цементационная галерея: 9 — линия раздела талого и мерзлого грунта: h — высота плотины; b_um — ширина противофильтрационного устройства понизу

4.2*. Каменно-земляные и каменно-набросные плотины следует возводить как на скальных, так и на нескальных основаниях.

В северной строительно-климатической зоне талые каменно-земляные и каменно-набросные плотины следует возводить на скальных и нескальных основаниях, сложенных малосжимаемыми при оттаивании грунтами. На основаниях, сложенных сжимаемыми при оттаивании грунтами, разрешается проектировать мерзлые каменно-земляные плотины.

4.3. При проектировании каменно-земляных и каменно-набросных плотин наряду с требованиями разд. 1 необходимо также учитывать требования разд. 2 в части, относящейся к материалам для возведения земляных насыпных плотин, проектирования откосов и гребня плотин, противофильтрационных устройств и их сопряжений с основанием, берегами и бетонными сооружениями, а также при разработке проектов реконструкции таких плотин.

4.4. Возведение каменно-земляных и каменно-набросных плотин следует предусматривать отсыпкой каменного материала (каменной наброски, горной массы, галечникового грунта) слоями, принимая меры к его уплотнению (послойная укатка, гидроуплотнение) или ярусами высотой 3 м и более.

4.5*. Возведение каменно-земляных плотин направленным взрывом допускается в благоприятных для этого метода природных условиях: в узком створе ( < 3, где В — ширина створа), при скальных породах берегов, удовлетворяющих требованиям, предъявляемым к каменным материалам плотин.

Противофильтрационные устройства этих плотин следует выполнять путем инъекции раствора в центральную призму, отсыпкой верховой слабо-водопроницаемой призмы или экрана, а также из негрунтовых материалов. В проектах этих плотин надлежит предусматривать доводку сооружения до необходимых размеров. При надлежащем обосновании направленным взрывом можно возводить и однородные плотины.

ТРЕБОВАНИЯ К МАТЕРИАЛАМ

4.6. Пригодность материала для возведения каменно-земляных и каменно-набросных плотин должна быть обоснована данными соответствующих исследований в лабораторных и натурных условиях.

Пригодность скальных пород карьера (по прочности, морозостойкости, химическим свойствам) следует устанавливать в зависимости от высоты плотины, местоположения их в профиле плотины и от климатических условий района строительства, учитывая условия разработки и транспортирования.

4.7. Состав каменного материала плотин следует подбирать исходя из:

а) обеспечения требуемой плотности укладки;

б) учета сегрегации при отсыпке высокими ярусами;

в) учета местоположения грунтов в теле плотины.

При соответствующем обосновании допускается применение слабых выветрелых пород с учетом изменения их характеристик во времени.

Окончательный состав материала каменно-земляных и каменно-набросных плотин необходимо принимать на основе технико-экономических расчетов рассматриваемых вариантов плотин.

4.8. Предельную крупность крупнообломочного грунта, отсыпаемого в тело плотины, и его зерновой состав следует устанавливать в проекте в зависимости от качества камня и метода возведения плотины. Крупность материала, отсыпаемого послойной укаткой, должна быть не более 0,75 толщины отсыпаемого слоя.

4.9. Для плотин I и II классов высотой более 50 м лабораторные данные физико-механических характеристик грунтов следует, как правило, уточнять исследованиями на опытных насыпях (по возможности включаемых в полезный объем плотины), для плотин высотой более 100 м такие исследования обязательны.

4.10. Для наброски следует использовать камень без сортировки. Сортировку камня можно производить только при наличии соответствующего обоснования.

4.11. Укладку различного материала по частям профиля плотины, как правило, следует предусматривать при высоте плотины 50 м и более, при этом прочный материал следует использовать в более напряженных частях, а материал морозостойких пород — во внешних частях профиля.

4.12* Для материала, предназначенного к укладке в тело плотины ниже поверхности воды или подверженного ее воздействию, коэффициент размягчаемости должен быть не ниже 0,9 для изверженных и метаморфических пород и 0,8 — для осадочных. Меньшие значения коэффициента размягчаемости допускается принимать при соответствующем обосновании.

4.13. К грунтам противофильтрационных устройств (экранов, понуров, ядер, слабоводопроницаемых призм), переходных слоев и обратных фильтров каменно-земляных плотин предъявляют те же требования, что и к соответствующим элементам земляных насыпных плотин.

Если противофильтрационное устройство возводят средствами гидромеханизации, необходимо, чтобы грунт удовлетворял требованиям, предъявляемым к грунтам намывных плотин.

4.14. Для переходных слоев и обратных фильтров каменно-земляных плотин следует использовать, как правило, карьерные разнозернистые грунты.

Применение для этих целей обогащенных грунтов, полученных сортировкой, промывкой, добавлением или смешиванием различных фракций, следует допускать только при соответствующем технико-экономическом обосновании. Во всех случаях надлежит отдавать предпочтение однослойным переходным слоям и обратным фильтрам.

ОЧЕРТАНИЕ ОТКОСОВ ПЛОТИНЫ

4.15. Основные размеры поперечного профиля каменно-земляных и каменно-набросных плотин следует назначать в соответствии с требованиями пп. 2.9—2.15.

4.16. Ширину берм на откосах плотин необходимо принимать из условия обеспечения требуемого осредненного значения крутизны откосов, но не менее 3 м.

4.17. Крутизну откосов каменно-земляных и каменно-набросных плотин следует назначать по расчету (пп. 5.10*—5.13.*).

При назначении крутизны откосов плотин, возводимых направленным взрывом, необходимо учитывать начальную крутизну откосов, свободно формирующихся в результате сброса грунта взрывом.

ПРОТИВОФИЛЬТРАЦИОННЫЕ УСТРОЙСТВА

4.18*. При проектировании противофильтрационных устройств из грунтовых и негрунтовых материалов каменно-земляных и каменно-набросных плотин следует учитывать требования пп. 2.38*-2.50.

4.19. Противофильтрационные устройства каменно-земляных и каменно-набросных плотин должны сопрягаться с основанием и береговыми склонами и сохранять водоупорность, прочность и гибкость при возможных относительных смещениях.

4.20. Градиент напора фильтрационного потока для ядра или экрана из глинобетона или глинистого грунта каменно-земляных плотин следует принимать по критерию фильтрационной прочности (п. 5.5*).

4.21. Между грунтовым противофильтрационным устройством и крупнообломочным материалом тела плотины надлежит предусматривать обратные фильтры и переходные слои.

Толщину переходных слоев следует назначать исходя из условия производства работ с учетом возможных горизонтальных смещений плотины и принимать не менее 3 м.

Между негрунтовым противофильтрационным устройством и грунтом тела плотины следует также предусматривать переходные слои.

4.22. Материалы переходных слоев и обратных фильтров плотин следует принимать в соответствии с требованиями разд. 5.

Зерновой состав переходных слоев плотин I и II классов надлежит уточнять экспериментально с учетом условий их работы.

4.23. Для повышения фильтрационной прочности грунтовых противофильтрационных устройств каменно-земляных плотин следует предусматривать:

а) уширение ядра или экрана на береговых примыканиях и в основании;

б) укладку дополнительного слоя обратного фильтра в пределах сопряжения грунтового противофильтрационного устройства с основанием и берегами;

в) возведение экрана или ядра из разнозернистых глинистых грунтов, способных в случае образования трещин их закольматировать.

4.24*. Противофильтрационные устройства каменно-набросных плотин выполняют, как правило, из железобетона, бетона, асфальтобетона, полимерных материалов. Допускается применение металла (см. рекомендуемое приложение 9*).

4.25. Железобетонные экраны в зависимости от высоты плотины и ожидаемой осадки могут быть двух типов: жесткие (однослойные) и гибкие (многослойные). Для высоких плотин следует, как правило, предусматривать гибкие конструкции железобетонных экранов.

Железобетонные экраны следует проектировать в соответствии с требованиями СНиП 2.06.08-87.

4.26. Однослойные железобетонные экраны следует предусматривать из отдельных плит с поперечными температурными продольными осадочными уплотненными швами. Разрезку экрана на плиты следует предусматривать с учетом конфигурации береговых склонов.

Для предотвращения оползания и отслаивания экрана от тела плотины плиты должны иметь анкеры, заделываемые в подэкрановую кладку.

Толщину плит железобетонного экрана и их армирование следует определять в соответствии с расчетом устойчивости плит на откосе, прочности при действии волновых, ледовых и монтажных нагрузок, а также с учетом деформации откоса плотины.

4.27. Гибкие железобетонные экраны надлежит предусматривать из нескольких слоев плит с прослойками гидроизоляции между ними. Плиты экрана необходимо разделять температурными и осадочными швами и укладывать их в слои с перевязкой швов.

Размеры плит следует выбирать такими, чтобы была обеспечена гибкость экрана в целом при минимально возможном числе швов. Длину и ширину плит, бетонируемых на месте, можно принимать в пределах от 10 до 20 м.

Для обеспечения связи между слоями плит и всего экрана с телом плотины следует предусматривать анкеры или другие конструкции, предотвращающие сползание плит по откосу.

4.28* Сопряжение негрунтовых экранов плотины с основанием следует предусматривать при помощи бетонного зуба, в котором, как правило, устраивается потерна для создания инъекционной или мерзлотной завесы.

Соединение экрана с зубом следует предусматривать в виде разрезной или гибкой конструкции (слоистой — с заделкой экрана в зуб, шарнирной — с устройством гибкого шва по периметру).

4.29* Асфальтобетонные экраны и диафрагмы допускается предусматривать при температурных воздействиях на них в периоды строительства и эксплуатации до минус 50 °С.

4.30. Под экраном из негрунтовых материалов следует выполнять подэкрановую подготовку.

Подэкрановую подготовку из уплотненного крупнообломочного грунта или мелкого камня необходимо укладывать по каменной наброске.

Толщину подэкрановой подготовки следует назначать в зависимости от материала экрана, крупности материала подэкрановой подготовки, крупности материала в наброске, высоты плотины и условий производства работ.

ТРЕБОВАНИЯ К ОСНОВАНИЯМ ПЛОТИН. СОПРЯЖЕНИЕ ПЛОТИН С ОСНОВАНИЕМ

4.31 * При оценке грунтов основания следует учитывать требования пп. 1.5*—1.7* и 2.72*—2.82.

4.32. При строительстве плотин на скальном и особенно на нескальном основании необходимо определять расчетом неравномерность осадок основания как в продольном, так и в поперечном направлении их для проверки трещиностойкости противофильтрационных устройств плотин.

4.33. При проектировании каменно-земляных плотин с грунтовыми противофильтрационными устройствами, возводимыми методом отсыпки грунтов в воду, должен быть предусмотрен контакт грунтов этих устройств с грунтом основания.

4.34. Сопряжение грунтовых противофильтрационных устройств плотины со скальным основанием допускается предусматривать в виде торкретирования основания и береговых склонов, врезки и др.

4.35. Для улучшения статической работы, повышения трещиностойкости противофильтрационных устройств высокие плотины, расположенные в узком ущелье, следует проектировать с криволинейной осью, выпуклой в сторону верхнего бьефа.

4.36*. В северной строительно-климатической зоне сопряжение противофильтрационных устройств талых каменно-земляных и каменно-набросных плотин с трещиноватым скальным основанием следует производить с помощью бетонного зуба с потерной для выполнения цементационной (инъекционной) завесы в основании. В пределах подруслового талика цементацию основания следует выполнять до заполнения водохранилища, а в береговых примыканиях — по мере оттаивания основания. На сильнотрещиноватых основаниях следует проводить предпостроечное искусственное оттаивание вечномерзлых грунтов основания с последующей их цементацией до начала заполнения водохранилища.

На контакте грунтовых ядер и экранов талых каменно-земляных плотин с сильнотрещиноватым скальным основанием следует предусматривать устройство слабоармированной бетонной плиты в виде открылков бетонного зуба с укрепительной цементацией основания под ней.

4.37*. На нескальных основаниях, сложенных слабосжимаемыми и слабоводопроницаемыми (в том числе и при оттаивании) грунтами, сопряжение противофильтрационных устройств каменно-земляных плотин с основанием следует производить врезкой их в основание на глубину верхнего разуплотненного слоя. При наличии в основании верхнего слоя аллювиальных отложений из песчано-гравийно-галечниковых грунтов мощностью до 5 м сопряжение следует осуществлять с помощью зуба, входящего в коренные породы основания.

5. ОСНОВНЫЕ ПОЛОЖЕНИЯ РАСЧЕТА ПЛОТИН

5.1*. При проектировании плотин I и II классов из грунтовых материалов необходимо выполнять следующие основные расчеты:

а) фильтрационные (пп. 5.3 и 5.4*);

б) фильтрационной прочности (п. 5.5*);

в) обратных фильтров, дренажей и переходных слоев (пп. 5.6 — 5.9);

г) устойчивости откосов, экрана и защитного слоя (пп. 5.10* — 5.13*);

д) напряжений и деформаций (пп. 5.14* и 5.15*);

е) осадок тела плотины и основания (пп. 5.16* и 5.17*);

ж) горизонтальных смещений (п. 5.19*);

з) креплений откосов на прочность от действия волн, льда и др. (п. 5.21).

Кроме того, дополнительно следует выполнять: для неоднородных земляных намывных плотин расчеты фракционирования грунта и устойчивости боковых призм (пп. 3.13, 3,14* 3.17,5,12*), расчеты консолидации и перового давления п. 5.18);

для земляных насыпных и каменно-земляных плотин, у которых тело, ядро, экран или основание сложены из глинистых грунтов, — расчеты порового давления при их консолидации и проверку трещиностойкости (пп. 5.18, 5.22*); для каменно-земляных плотин с ядром, кроме того, — проверку устойчивости на сдвиг низовой призмы плотины.

Для плотин III и IV классов следует ограничиться расчетами, указанными в подпунктах "а" — "г", "е", "з".

Расчеты следует производить для всех характерных поперечных сечений плотин.

При проектировании плотин из грунтовых материалов в северной строительно-климатической зоне необходимо дополнительно к указанным расчетам произвести расчеты температурного режима тела и основания плотины, ложа и бортов водохранилища и русла в нижнем бьефе плотины в ходе ее строительства и эксплуатации (п. 5.23*).

5.2*. Расчеты плотин во всех случаях следует выполнять для основных и особых сочетаний нагрузок в эксплуатационный период работы плотин и для сочетаний нагрузок в период их возведения (строительный период).

Расчеты плотин, возводимых в сейсмических районах, следует выполнять согласно требованиям СНиП II-7-81*.

5.3. Фильтрационные расчеты тела плотины, основания и берегов следует выполнять для:

а) определения фильтрационной прочности тела плотины, ее основания и берегов;

б) расчета устойчивости откосов плотины и берегов;

в) обоснования наиболее рациональных и экономичных форм, размеров и конструкций плотины, ее противофильтрационных и дренажных устройств.

При выполнении фильтрационных расчетов следует учитывать кольматаж ложа водохранилища и верхового откоса плотины при его развитии во времени.

5.4*. Фильтрационными расчетами (а также исследованиями) надлежит определять следующие параметры фильтрационного потока:

а) положение поверхности фильтрационного потока (депрессионной поверхности) в теле плотины и берегах:

б) фильтрационный расход воды через тело плотины, основание и берега;

в) напоры (или градиенты напора) фильтрационного потока в теле плотины, основании, а также в местах выхода фильтрационного потока в дренаж, в нижний бьеф за подошвой низового откоса, в местах контакта грунтов с различными характеристиками и на границах противофильтрационных устройств (черт. 9).

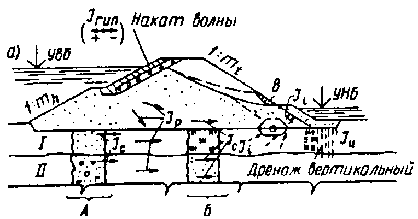

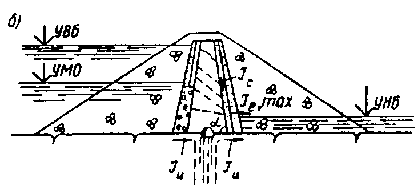

Черт. 9. Фильтрационные деформации в земляных и каменно-земляных плотинах и их основаниях

а — однородная плотина на слоистом основании; б — каменно-земляная плотина на скальном основании; А,Б — сопряжение несвязного и связного грунтов оснований; В — область местного выпора грунта в случае выхода потока на откос; J_e,max — расчетный (максимальный) градиент напора в зоне высачивания потока на уровне воды нижнего бьефа; a — угол наклона низового откоса ядра к горизонту; J_p, J_c, J_u, J_i, J_run — градиенты напора соответственно суффозии, контактного размыва, выпора, входа фильтрационного потока в дренаж, пульсации в обратном фильтре от наката и спада волн

При неоднородном или анизотропном геологическом строении основания указанные в настоящем пункте параметры фильтрационного потока следует определять с учетом этих особенностей.

При выполнении фильтрационных расчетов талых плотин из грунтовых материалов, возводимых в северной строительно-климатической зоне, указанные параметры фильтрационного потока следует определять с учетом изменения границ зон мерзлых грунтов в теле и основании плотины в ходе ее строительства и эксплуатации.

5.5*. Фильтрационную прочность тела плотины, а также противофильтрационных устройств оценивают на основе соответствующих расчетов и экспериментальных исследований грунтов при действующих в сооружении градиентах напора с учетом напряженно-деформированного состояния сооружения и его основания, особенностей конструкции, методов возведения и условий эксплуатации.

Расчеты фильтрационной прочности надлежит выполнять исходя из наибольшего напора, действующего на плотину.

При оценке фильтрационной прочности необходимо выполнить условие

J_est,m £ (5)

где J_est,m   действующий средний градиент напора в расчетной области фильтрации;

J_cr,m — критический средний градиент напора, принимаемый на основании исследований грунтов в условиях, отвечающих реальным условиям эксплуатации сооружения. В предварительных расчетах и при отсутствии необходимых исследований значения J_cr,m могут быть приняты в соответствии с имеющимися аналогами или по табл. 8;

g_n — коэффициент надежности по ответственности сооружений, определяемый по СНиП 2.06.01-86.

Таблица 8

Примечание. Проверку фильтрационной прочности тела или призмы плотины из грунтовых материалов выполняют для поперечного профиля, назначенного исходя из расчетов устойчивости откосов.

В результате проверки фильтрационной прочности уточняют конструкцию плотины, в частности местоположение дренажа.

Значения критического среднего градиента принимают в зависимости от физико-механических свойств грунта и способа его укладки, причем большие значения J_cr,m назначают для более плотного грунта.

5.6. При проектировании обратных фильтров, дренажей и переходных слоев надлежит:

а) устанавливать расчетные параметры (зерновой состав, плотность, пористость, коэффициент фильтрации и пр.) грунтов, защищаемых обратными фильтрами, оценивать их суффозионную прочность (суффозионность) и определять расчетные размеры сводообразующих частиц и диаметр пор (d_a и d_a,max) защищаемого грунта в зависимости от его состава и условий фильтрационного потока,

б) выбирать естественные карьерные грунты или искусственно получаемые (щебеночные, гранулированный шлак и др.), которые могут быть использованы для устройства обратных фильтров;

в) подбирать зерновой состав первого слоя обратного фильтра и последующих слоев (если в этом есть необходимость) из выбранных естественных карьерных или искусственных материалов;

г) проверять суффозионную прочность и устойчивость грунтов, защищаемых обратным фильтром, и грунтов обратных фильтров;

д) устанавливать толщину и число слоев обратных фильтров;

е) устанавливать допустимые пределы отступлений в зерновом составе, толщине слоев и плотности грунтов фильтра при их укладке в дренажи или переходные слои.

5.7. Для обратных фильтров, дренажей и переходных слоев допускаемый коэффициент разнозернистости фильтровых материалов k_60,10 должен удовлетворять условиям:

а) если защищаемый грунт несуффозионный сыпучий,

k_60,10 £ (20 - 25),

где меньшее значение следует принимать для скатанных частиц песчаных и гравийных грунтов, а большее — для щебенистых грунтов фильтра;

б) если защищаемый грунт суффозионный сыпучий,

k_60,10 £ 15

в) если защищаемый грунт глинистый с числом пластичности I_p ³ 0,07 (допускается при обосновании I_p ³ 0,05),

k_60,10 £ 50

Формулу k_60,10 £ 50 следует принимать как для обратных фильтров дренажей, так и для переходных слоев плотин.

При толщине переходного слоя плотин более 3 м величина k_60,10 может быть принята более 50 (при соответствующем обосновании);

г) для фильтров, устраиваемых из пористого бетона,

k_60,10 £ 12;

д) для фильтров, выполняемых отсыпкой материалов в воду,

k_60,10 £ 10.

Здесь

k_60,10 = d₆₀ : d₁₀ (6)

где d₆₀ ,d₁₀ — размеры фракций грунта, масса которых вместе с массой более мелких фракций составляет соответственно 60 и 10% массы всего грунта.

Для фильтров, выполняемых из материалов с k_60,10 £ 10, толщину слоев назначают согласно указаниям п. 2.70, а для фильтров, выполняемых из материалов k_60,10 > 10, толщину слоев необходимо назначать по результатам опытных отсыпок с учетом сегрегации фильтровых материалов, возникающей при транспортировании, отсыпке и разравнивании слоев фильтра.

5.8. Отказ от устройства обратных фильтров или переходных слоев для противофильтрационных призм, укладываемых по насыпи крупнообломочных грунтов, допускается при наличии соответствующего обоснования.

5.9. Вместо грунтовых обратных фильтров допускается предусматривать при соответствующем обосновании обратные фильтры из пористого бетона и других пористых материалов.

5.10* Расчеты устойчивости откосов грунтовых плотин всех классов следует выполнять для круглоцилиндрических поверхностей сдвига. При наличии в основании или теле сооружения ослабленных зон, прослоек грунта с более низкими прочностными свойствами, при оценке устойчивости экрана или защитного слоя и т.д. следует выполнять расчеты для произвольных поверхностей сдвига.

При расчетах следует использовать методы, удовлетворяющие условиям равновесия призмы обрушения и ее элементов в предельном состоянии и учитывающие напряженное состояние сооружения и его основания. Применительно к конкретным геологическим условиям и конструкции плотины могут быть использованы при соответствующем обосновании проверенные практикой упрощенные методы расчета. При однородных характеристиках грунта и отсутствии фильтрационных сил можно пользоваться методами, предполагающими монолитную призму обрушения. В тех же условиях при плоской поверхности откоса и несвязном грунте достаточно оценивать устойчивость малого объема (частицы) грунта на его поверхности сопоставлением коэффициента внутреннего трения материала с крутизной откоса. Для расчета устойчивости откосов плотин I и II классов может быть применен метод, приведенный а рекомендуемом приложении 5*.

При расчетах устойчивости откосов грунтовых плотин всех классов, возводимых в северной строительно-климатической зоне, используя методы, удовлетворяющие условиям равновесия призмы обрушения и ее элементов в предельном состоянии, следует учитывать как напряженное, так и температурное состояние грунтов плотины и ее основания.
