СНиП 3.05.02-88 от 01.07.1988 Газоснабжение. Часть 3

Постановлением от 23.12.2002г.№163 Гос.ком.РФ по строительству и ЖКК данный СНиП отменен.

9.9. Подземные газопроводы всех давлений, а также наземные и внутренние газопроводы низкого и среднего давления на прочность и герметичность следует испытывать воздухом. Надземные и внутренние газопроводы высокого давления на прочность и герметичность следует испытывать водой. Допускается их испытание воздухом при соблюдении специальных мер безопасности, предусмотренных проектом производства работ.

9.10.* Испытание подземных газопроводов на прочность следует производить после их монтажа в траншее и присыпки на 20-25 см выше верхней образующей трубы.

Допускается производить испытание газопроводов на прочность после полной засыпки траншей.

9.11. Испытание подземных газопроводов на герметичность следует производить после полной засыпки траншеи до проектных отметок.

До начала испытаний на герметичность подземные газопроводы после их заполнения воздухом следует выдерживать под испытательным давлением в течение времени, необходимого для выравнивания температуры воздуха в газопроводе с температурой грунта. Минимальная продолжительность выдержки газопровода под давлением, ч, устанавливается в зависимости от условного диаметра газопровода:

до 300 мм ................... 6

св.300 мм до 500 мм ......... 12

" 500 " .................... 24

9.12. Подземный газопровод считается выдержавшим испытание на герметичность, если фактическое падение давления в период испытания не превысит величины, определяемой по формуле

где		- допускаемое падение давления, кПа;
		- то же, мм рт. ст.;
		- внутренний диаметр газопровода, мм;
		- продолжительность испытания, ч.

Если испытываемый газопровод состоит из участков разных диаметров

то

величина d определяется по формуле

где

- внутренние диаметры участков газопроводов, мм;

- длины участков газопроводов соответствующих диаметров, м.

Фактическое падение давления в газопроводах

кПа (мм рт. ст.), за время их испытания на

герметичность определяется по формуле

где P(1) и P(2) - избыточное давление в газопроводе в начале и в конце испытания по показаниям манометра, кПа (мм рт. ст.);

В(1) и В(2) - то же по показаниям барометра, кПа (мм рт, ст. ).

9.13.* Участки подводных и подземных переходов, прокладываемые в футлярах, следует испытывать в три стадии:

на прочность - после сварки перехода или его части до укладки на место;

на герметичность - после укладки на место, полного монтажа и засыпки всего перехода;

на герметичность - при окончательном испытании на герметичность всего газопровода в целом.

Испытание на прочность и герметичность коротких однотрубных переходов, без сварных стыков, допускается производить вместе с основным газопроводом.

9.14.* До начала испытания на герметичность наружные надземные газопроводы, а также внутренние газопроводы, включая газопроводы ГРП и ГРУ после их заполнения воздухом, следует выдерживать под испытательным давлением в течение времени, необходимого для выравнивания температуры воздуха внутри газопроводов с температурой окружающего воздуха.

9.15. Газопроводы низкого давления в жилых домах и общественных зданиях, предприятиях бытового обслуживания населения непроизводственного характера следует испытывать на прочность и герметичность на следующих участках:

на прочность - от отключающего устройства на вводе в здание до кранов на опусках к газовым приборам. При этом газовые приборы следует отключить, а счетчики, если они не рассчитаны на испытательное давление, заменить перемычками;

на герметичность - от отключающего устройства на вводе в здание до кранов газовых приборов.

При установке в существующих газифицированных жилых и общественных зданиях дополнительных газовых приборов, испытание новых участков газопроводов к этим приборам при их длине до 5 м допускается производить газом (рабочим давлением) после подключения новых участков к действующей сети с проверкой всех соединений газоиндикаторами или мыльной эмульсией.

Внутренние газопроводы промышленных и сельскохозяйственных предприятий, котельных, предприятий бытового обслуживания населения производственного характера следует испытывать на участке от отключающего устройства на вводе до отключающих устройств у газовых горелок газифицируемого оборудования.

Испытание газопроводов и оборудования ГРП и ГРУ следует производить или в целом (от входной до выходной задвижки) по нормам испытательного давления на стороне высокого давления, или по частям: до регулятора давления - по нормам испытательных давлений на стороне высокого давления; после регулятора давления - по нормам испытательного давления на стороне низкого давления.

9.16. При испытании на герметичность внутренних газопроводов среднего - свыше 0,1 МПа (1 кгс/кв.см) и высокого давлений на промышленных и сельскохозяйственных предприятиях, котельных, предприятиях бытового обслуживания населения производственного характера допускаемую

величину падения давления

выраженную в процентах к начальному испытательному

давлению, следует определять по формуле

где d - внутренний диаметр испытываемого газопровода, мм.

Если испытываемый газопровод состоит из участков газопроводов разных диаметров, то величину d в формуле (4) следует определять по формуле (2).

Фактическое падение давления в газопроводе, выраженное в процентах к начальному давлению, следует определять по формуле

где Р(1), Р(2), В(1), В(2) - то же, что в формуле (3);

t(1) и t(2) - абсолютная температура воздуха в газопроводе в начале и в конце, испытания, °С.

9.17. При наличии у газифицируемых тепловых агрегатов приборов автоматики испытание газопроводов на прочность следует производить до запорного устройства, установленного на ответвлении от общего (цехового) газопровода к данному агрегату. Приборы автоматики следует испытывать только на герметичность рабочим давлением совместно с газопроводом.

9.18. Внутренние газопроводы низкого давления от индивидуальных, групповых баллонных и резервуарных установок СУГ в жилых и общественных зданиях следует испытывать на прочность и герметичность по нормам испытания газопроводов природного газа в соответствии с табл. 3*.

9.19.* Резервуары СУГ вместе с обвязкой по жидкой и паровой фазам следует испытывать на прочность и на герметичность в соответствии с требованиями «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора РФ.

9.20.* Приемку законченного строительством объекта системы газоснабжения следует производить в соответствии с обязательными приложениями 8*, 9*.

ПРИЛОЖЕНИЕ 1*

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ПОДЗЕМНОГО

(НАДЗЕМНОГО) ГАЗОПРОВОДА, ГАЗОВОГО ВВОДА,

(ненужное зачеркнуть)

построенного _________________________________________________________________________

(наименование строительно-монтажной организации

____________________________________________________________________________________

и номер проекта)

по адресу: ___________________________________________________________________________

(город, улица, привязки начального и конечного пикетов)

1. Характеристика газопровода (газового ввода)

Указывается длина (для ввода - подземного и надземного участков), диаметр, рабочее давление газопровода, тип изоляционного покрытия линейной части и сварных стыков (для подземных газопроводов и газовых вводов), число установленных запорных устройств и других сооружений.

_____________________________________________________________________________________

2. Перечень прилагаемых сертификатов, технических паспортов

(или их копий) и других документов, удостоверяющих

качество материалов и оборудования

_____________________________________________________________________________________

Примечание. Допускается прилагать (или размещать в данном разделе) извлечения из указанных документов, заверенные лицом, ответственным за строительство объекта, и содержащие необходимые сведения (номер сертификата, марка (тип), ГОСТ (ТУ), размеры, номер партии, завод-изготовитель, дата выпуска, результаты испытаний).

3. Данные о сварке стыков газопровода

Фамилия,

имя, отчество

Номер

(клеймо)

Сварено стыков

Дата проведения

сварщика

диаметр

труб, мм

число,

шт.

сварочных работ

____________________________________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

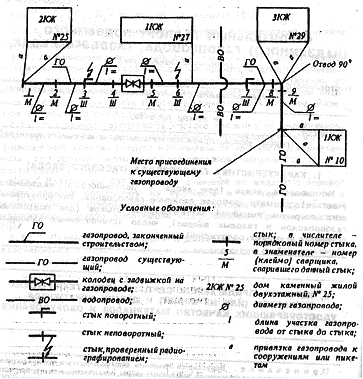

Пример оформления плана (схемы) сварных стыков

подземных газопроводов

Примечание. Схема должна быть составлена так, чтобы местоположение каждого стыка могло быть найдено с поверхности земли. Для этого должны быть сделаны привязки к постоянным наземным объектам (зданиям, сооружениям) как самого газопровода, так и его характерных точек (концевых, поворотных и др.); должны быть нанесены расстояния между стыками, а также между стыками и характерными точками, в том числе пересекаемыми коммуникациями. Строгое соблюдение масштаба схемы - необязательно.

4. Проверка глубины заложения газопровода,

уклонов, постели, устройства футляров, колодцев, коверов

(составляется для подземных газопроводов и газовых вводов)

Установлено, что глубина заложения газопровода от поверхности земли до верха трубы на всем протяжении, уклоны газопровода, постель под трубами, а также устройство футляров, колодцев, коверов соответствуют проекту.

Производитель работ __________________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства __________________________________________________________________

(должность, подпись, инициалы, фамилия)

5. Проверка качества защитного покрытия

подземного газопровода (газового ввода)

1.* Перед укладкой в траншею проверено защитное покрытие труб и стыков:

на отсутствие механических повреждений и трещин - внешним осмотром; толщина - замером по ГОСТ 9.602-89 __ мм; адгезия к стали - по ГОСТ 9.602-89; сплошность - дефектоскопом.

2.* Стыки, изолированные в траншее, проверены внешним осмотром на отсутствие механических повреждений и трещин.

Позицию 3 исключить.

4.* Проверка на отсутствие электрического контакта между металлом трубы и грунтом произведена после полной засыпки траншеи «___» __________ 19 ___ г.

Примечание. * Если траншея была засыпана при глубине промерзания грунта более 10 см, то строительно-монтажная организация должна выполнять проверку после оттаивания грунта, о чем должна быть сделана запись в акте о приемке законченного строительством объекта системы газоснабжения.

При проверке качества защитного покрытия дефекты не обнаружены.

Начальник лаборатории ________________________________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ________________________________________________________________

(должность, подпись, инициалы, фамилия)

6. Продувка газопровода,

испытание его на прочность и герметичность

Позицию 1 исключить.

2. «___» __________ 19__ г. перед испытанием на прочность произведена продувка газопровода воздухом.

3.* «___» __________ 19__ г. произведено пневматическое (гидравлическое) испытание газопровода на прочность давлением ____ МПа (________ кгс/кв.см) с выдержкой в течение ___ ч.

Газопровод испытание на прочность выдержал.

4. «___» __________ 19__ г. засыпанный до проектных отметок газопровод с установленной на нем арматурой и ответвлениями к объектам до отключающих запорных устройств (или подземная часть газового ввода) испытан на герметичность в течение ___ ч.

До начала испытания подземный газопровод находился под давлением воздуха в течение ___ ч для выравнивания температуры воздуха в газопроводе с температурой грунта.

Замеры давления производились манометром (дифманометром) по ГОСТ _____, класс ______.

Данные замеров давления при испытании подземного

газопровода

Дата испытания

Замеры давления, кПа (мм рт. ст.)

Падение давления, кПа

(мм рт. ст.)

месяц

число

часы

манометрическое

барометрическое

допус-

факти-

Р(1)

Р(2)

В(1)

В(2)

каемое

ческое

Согласно данным вышеприведенных замеров давления подземный газопровод испытание на герметичность выдержал, утечки и дефекты в доступных для проверки местах не обнаружены;

«___» __________ 19__ г. произведено испытание надземного газопровода (надземной части газового ввода) на герметичность давлением ___ МПа (______ кгс/кв.см) с выдержкой в течение ___ ч, последующим внешним осмотром и проверкой всех сварных, резьбовых и фланцевых соединений. Утечки и дефекты не обнаружены. Надземный газопровод (надземная часть газового ввода) испытание на герметичность выдержал.

Производитель работ ___________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства _____________________________________________________________

(должность, подпись, инициалы, фамилия)

7. Заключение

Газопровод (газовый ввод) построен в соответствии с проектом, разработанным

______________________________________________________________________________

(наименование проектной организации

______________________________________________________________________________

и дата выпуска проекта)

с учетом согласованных изменений, внесенных в рабочие чертежи № __-_____

Строительство начато «___» ___________ 19__ г.

Строительство закончено «___» ___________ 19__ г.

Главный инженер ССМУ ________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________

(должность, подпись, инициалы, фамилия)

ПРИЛОЖЕНИЕ 2

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ВНУТРИДОМОВОГО

(ВНУТРИЦЕХОВОГО) ГАЗООБОРУДОВАНИЯ,

смонтированного _____________________________________________________________________

(наименование строительно-монтажной

____________________________________________________________________________________

организации и номер проекта)

по адресу: ___________________________________________________________________________

1. Характеристика газооборудования

Указывается для внутридомового газооборудования - число квартир, тип и число установленных газовых приборов, общая протяженность газопровода и число запорных устройств на них; для внутрицехового оборудования - общая протяженность газопровода, тип и число установленного газооборудования, рабочее давление газа________

______________________________________________________________________________

2. Перечень прилагаемых сертификатов, технических паспортов

(или их копий) и других документов,

удостоверяющих качество материалов

и оборудования

______________________________________________________________________________

Примечание. Допускается прилагать (или размещать в данном разделе) извлечения из указанных документов, заверенных лицом, ответственным за строительство объекта, и содержащие необходимые сведения (номер сертификата, марка (тип), ГОСТ (ТУ), размеры, номер партии, завод-изготовитель, дата выпуска, результаты испытаний).

3. Данные о сварке стыков газопровода

Фамилия, имя, отчество

Номер (клеймо)

Сварено стыков

Дата проведения

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

____________________________________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4. Испытание газопровода на прочность и герметичность*

Позицию 1 исключить.

2.* «____» __________ 19__ г. газопровод испытан на прочность давлением воздуха ___ МПа (_____ кгс/кв.см) в течение 1 ч на участке от отключающего устройства на вводе до кранов на опусках к оборудованию (приборам). Испытание на прочность газопровод выдержал.

3.* «___» ________ 19__ г. газопровод испытан на герметичность давлением _____ МПа (_____ кгс/кв.см) в течение ___ ч с подключенными газовыми приборами. Фактическое падение давления ____ МПа (______ кгс/кв.см) при допускаемом падении ______ МПа (_______ кгс/кв.см). Утечки и дефекты при внешнем осмотре и проверке всех соединений не обнаружены. Газопровод испытание на герметичность выдержал.

Производитель работ ___________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ___________________________________________________________

(должность, подпись, инициалы, фамилия)

5. Заключение

Внутридомовое {внутрицеховое) газооборудование (включая газопровод) смонтировано в соответствии с проектом, разработанным

______________________________________________________________________________

(наименование проектной организации и дата выпуска проекта)

с учетом согласованных изменений, внесенных в рабочие чертежи №_____

Строительство начато «___» __________ 19__ г.

Строительство закончено «___» __________ 19__ г.

Главный инженер ССМУ ________________________________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ________________________________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если в цехе (котельной) имеется ГРУ, смонтированная в общем помещении цеха и обслуживающая только данный цех, то на внутрицеховой газопровод и ГРУ допускается составлять общий строительный паспорт. В этом случае в вышеприведенную форму паспорта должны быть внесены следующие изменения:

а) в разд. 1 характеристика газооборудования цеха должна быть приведена по следующей форме:

Общая протяжен- ность газо- провода

Давление газа, МПа

(кгс/кв.см)

Оборудование ГРУ

(тип, размер)

Газифи- цируе- мое оборудо- вание (печи, котлы, прибо- ры), шт.

цеха,

на входе, Р(max)

на выходе из ГРП, (рабочее) Р(ser)

регу- лятор дав- ления

клапан- отсека- тель

предохра- нитель- ный сбросной клапан

фильтр

б) в разд. 2, 3, 4 необходимо учесть ГРУ;

в) дополнить паспорт разделом «Испытание ГРУ на прочность и герметичность»;

г) в «Заключении» вместо слов «(включая газопровод)» следует написать: «(включая газопровод и ГРУ)».

ПРИЛОЖЕНИЕ 3

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ ГРП,

построенного __________________________________________________________________

(наименование строительно-монтажной

______________________________________________________________________________

организации, номер проекта)

по адресу: _____________________________________________________________________

1. Характеристика ГРП

Указывается давление газа (на входе и на выходе), тип и размеры установленного оборудования, число и площадь помещений, система отопления и вентиляции, данные об освещении, связи, телеуправлении.

______________________________________________________________________________

2. Перечень прилагаемых сертификатов,

технических паспортов (или их копий) и других документов,

удостоверяющих качество материалов и оборудования

_____________________________________________________________________________________

3*. Данные о сварке стыков газопровода

Фамилия,

имя,

Номер

(клеймо)

Сварено стыков

Дата проведения

отчество сварщика

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

____________________________________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4. Испытание газопровода и оборудования ГРП

на прочность и герметичность

1. «___» ___________ 19__ г. произведено испытание газопровода и оборудования ГРП на прочность давлением ___ МПа (____ кгс/кв.см) с выдержкой в течение 1 ч. Газопровод и оборудование ГРП испытание на прочность выдержали.

2. «___» __________ 19__ г. произведено испытание газопроводов и оборудования ГРП на герметичность давлением ___ МПа (___ кгс/кв.см) в течение ___ ч.

Падение давления ___ МПа (___ кгс/кв.см) при допускаемом падении давления ___ МПа (___ кгс/кв.см).

Утечки и дефекты при внешнем осмотре и проверке всех соединений не обнаружены. Газопровод и оборудование ГРП испытание на герметичность выдержали.

Производитель работ __________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ___________________________________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если испытание газопроводов и оборудования ГРП на прочность и герметичность производится раздельно для высокой и низкой сторон давления, то в данном разделе паспорта следует сделать две записи - одна по испытанию на высокой стороне, другая - на низкой.

5. Заключение

ГРП построен в соответствии с проектом, разработанным ___________________________

______________________________________________________________________________

(наименование проектной организации и дата выпуска проекта)

с учетом согласованных изменений проекта, внесенных в рабочие чертежи № ____________

Строительство ГРП начато «___» ___________ 19__ г.

Строительство ГРП закончено «___» __________ 19__ г.

Главный инженер ССМУ _______________________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ___________________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Данная форма может быть использована для строительных паспортов испарительной и групповой балонной установок СУГ, если они размещаются в отдельном здании (помещении).

ПРИЛОЖЕНИЕ 4

Обязательное

СТРОИТЕЛЬНЫЙ ПАСПОРТ

РЕЗЕРВУАРНОЙ УСТАНОВКИ СУГ,

построенной и смонтированной ___________________________________________________

(наименование строительно

______________________________________________________________________________

монтажной организации, номер проекта)

по адресу: _____________________________________________________________________

1. Характеристика установки

Указывается тип, число, заводы-изготовители и заводские номера резервуаров, испарителей и арматурных головок; регистрационные номера и тип защитного покрытия резервуаров и испарителей, вместимость каждого резервуара, производительность каждого испарителя, тип и число регуляторов давления арматурных головок

______________________________________________________________________________

2. Перечень прилагаемых сертификатов,

технических паспортов (или их копий) и других документов,

удостоверяющих качество материалов и оборудования

______________________________________________________________________________

3*. Данные о сварке стыков труб обвязки резервуаров

Фамилия,

имя, отчество

Номер (клеймо)

Сварено стыков

Дата проведения

сварщика

диаметр труб, мм

число,

шт.

сварочных работ

___________________________________________________________

(должность, подпись, инициалы, фамилия производителя работ)

4. Приемка скрытых работ при монтаже резервуарной установки

Фундаменты заложены ________________________________________________________

(в соответствии с проектом, с отступлениями

______________________________________________________________________________

от проекта, указать отступления и их обоснование)

Основания и фундаменты резервуаров и испарителей соответствуют требованиям СНиП 3.02.01-87 и проекту.

Производитель работ ___________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства ______________________________________________________________

(должность, подпись, инициалы, фамилия)

5.* Проверка качества защитного порктыия резервуаров,

испарителей и трубопроводов обвязки

1. Перед опусканием резервуара СУГ в котлован проверено качество защитного покрытия:

отсутствие механических повреждений и трещин - внешним осмотром;

толщина - замером по ГОСТ 9.602-89 ___ мм;

адгезии к стали по ГОСТ 9.602-89;

сплошность - дефектоскопом.

2. Стыки обвязки, изолированные в траншее, проверены внешним осмотром на отсутствие механических повреждений и трещин.

Начальник лаборатории ________________________________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства _________________________________________________________

(должность, подпись, инициалы, фамилия)

6. Проверка контура заземления резервуаров

Контур заземления резервуаров и испарителей соответствует проекту. Сопротивление при проверке равно ____ Ом.

Проверку произвел представитель лаборатории

____________________________________________________________

(наименование организации, должность, подпись, инициалы, фамилия)

«____» ____________ 19___ г.

7. Испытание резервуарной установки на прочность и герметичность

Позицию 1 исключить.

2. «___» __________ 19__ г. произведено испытание резервуарной установки на прочность давлением ___ МПа (___кгс/кв.см) с выдержкой в течение 1 ч. Резервуарная установка испытание на прочность выдержала.

3. «___» ___________ 19__ г. резервуарная установка, состоящая из резервуаров, испарителей с установленной аппаратурой и трубопроводов обвязки, была подвергнута испытанию на герметичность давлением ___ МПа (___ кгс/кв.см).

Фланцевые, сварные и резьбовые соединения, а также арматура головок емкостей, испарители СУГ, отключающие устройства и трубопроводы обвязки проверены.

При проверке утечки и дефекты не обнаружены.

Резервуарная установка испытание на герметичность выдержала.

Производитель работ _________________________________________________________

(должность, подпись, инициалы, фамилия)

Представитель

газового хозяйства _____________________________________________________________

(должность, подпись, инициалы, фамилия)

Примечание. Если испытание на прочность и герметичность резервуаров и испарителей с установленной аппаратурой и трубопроводов их обвязки производится раздельно для высокой и низкой сторон давления, то в данном разделе паспорта следует сделать две записи: одна - по испытанию на высокой стороне, другая - на низкой.

8. Заключение

Резервуарная установка СУГ смонтирована в соответствии с проектом, разработанным

____________________________________________________________________________

(наименование организации)

с учетом согласованных изменений проекта, внесенных в рабочие чертежи № ______.

Строительство начато «___» ___________ 19__ г.

Строительство закончено «___» __________ 19__ г.

Главный инженер ССМУ ____________________________________________________

(подпись, инициалы, фамилия)

Представитель

газового хозяйства ____________________________________________________

(должность, подпись, инициалы, фамилия)

ПРИЛОЖЕНИЕ 5*

Обязательное

Лаборатория ____________________________

(наименование строительно-

_______________________________________

монтажной организации)

ПРОТОКОЛ

ПРОВЕРКИ СВАРНЫХ СТЫКОВ ГАЗОПРОВОДА

РАДИОГРАФИЧЕСКИМ МЕТОДОМ

№ _______ «___» ___________ 19__ г.

Произведена проверка сварных стыков газопровода _______ давления, строящегося по адресу

____________________________________________________________________________

(улица, привязки начального и конечного пикетов)

Газопровод сварен _____________________ сваркой из труб наружным диаметром _________ мм,

(вид сварки)

толщиной стенки _______________ мм.

Результаты проверки

Номер стыка по сварочной схеме

Фамилия,

имя, отчество сварщика

Номер (клеймо) сварщика

Номер снимка

Размер снимка, мм

Чувствительность контроля, мм

Обнаруженные дефекты

Оценка стыка (годен, не годен)

Начальник лаборатории ____________________________________________________

(подпись, инициалы, фамилия)

Дефектоскопист _____________________________________________________

(подпись, инициалы, фамилия)

ПРИЛОЖЕНИЕ 6*

Обязательное

Лаборатория ____________________________

(наименование строительно-

_______________________________________

монтажной организации)

ПРОТОКОЛ

МЕХАНИЧЕСКИХ ИСПЫТАНИЙ СВАРНЫХ СТЫКОВ

СТАЛЬНОГО (ПОЛИЭТИЛЕНОВОГО) ГАЗОПРОВОДА

№ _______ «____» ___________ 19___ г.

Произведены испытания стыков стального (полиэтиленового) газопровода,

сваренного _____________ из труб по ГОСТ (ТУ) ___________, марки стали

(вид сварки)

наружным диаметром ___________ мм, толщиной стенки _______ мм сварщиком

____________________________________, имеющим номер (клеймо) _______,

(фамилия, имя, отчество)

по адресу:

_______________________________________________________________________

(улица, привязки начального и конечного пикетов)

в период

с «___» ____________ 19___ г. по «____» ___________ 19__ г.

Результаты механических испытаний сварных стыков

стального газопровода

Номер	Размеры образцов			Результаты испытаний						Оценка
образцов	до испытаний			на растяжение			на сплющи- вание	на изгиб	стыка (годен, не годен)
	толщина (диаметр), мм	ширина (длина), мм	площадь попе- речного сечения, кв.мм	разру- шающая нагруз- ка, Н (кгс)	предел проч- ности, МПа (кгс/кв. мм)	Место разруше- ния (по шву или основ- ному металлу)	величина просвета между поверх- ностями пресса при появлении первой трещины, мм	угол изгиба, град

Результаты механических испытаний

сварных стыков полиэтиленового газопровода

Номер стыка

Номер и тип образца, вырезанного из стыка

Тип разрывной машины

Предел текучести при растяжении, МПа

(кгс/кв.см)

Относительное удлинение при разрушении, %

Характер и тип разрушения

Оценка стыка (годен, не годен)

Начальник лаборатории ________________________________________________________

(подпись, инициалы, фамилия)

Испытания проводил __________________________________________________________

(подпись, инициалы, фамилия)

Примечание. Протокол испытаний следует составлять на каждого сварщика отдельно и копию представлять в составе исполнительной документации на все объекты, на которых в течение календарного месяца работал этот сварщик.

ПРИЛОЖЕНИЕ 7*

Обязательное

Лаборатория ____________________________

(наименование строительно

_______________________________________

монтажной организации)

ПРОТОКОЛ

ПРОВЕРКИ СВАРНЫХ СТЫКОВ ГАЗОПРОВОДА

УЛЬТРАЗВУКОВЫМ МЕТОДОМ

№ ______ «___» ________ 19__ г.

Произведена проверка сварных соединений газопровода _______ давления,

строящегося по адресу_________________________________________________.

(улица, привязки начального и конечного пикетов)

Газопровод сварен ____________ сваркой из труб наружным диаметром

(вид сварки)

________ мм, толщиной стенки трубы _________ мм.

Контроль качества сварных соединений выполнен ультразвуковым

дефектоскопом типа _____, рабочая частота ______ МГц.

Результаты проверки

Номер стыка по сварочной схеме	Фамилия, имя, отчество сварщика	Номер (клеймо) сварщика	Угол ввода луча, град.	Браковочная чувствительность	Описание дефектов	Оценка стыка (годен, не годен)

Начальник лаборатории ________________________________________________________

(подпись, инициалы, фамилия)

Дефектоскопист ________________________________________________________

(подпись, инициалы, фамилия)

ПРИЛОЖЕНИE 8*

Обязательное

ПРАВИЛА ПРИЕМКИ

ЗАКОНЧЕННЫХ СТРОИТЕЛЬСТВОМ ОБЪЕКТОВ

СИСТЕМ ГАЗОСНАБЖЕНИЯ

1. Приемка законченного строительством объекта системы газоснабжения, сооруженного в соответствии с проектом и требованиями СНиП 3.05.02-88*, должна производиться приемочной комиссией в соответствии с требованиями настоящих Правил.

Примечание. Настоящие правила не распространяются на законченные строительством ГНС, ГНП и АГЗС, приемку которых следует производить в соответствии с требованиями СНиП 3.01.04-87.

2. В состав приемочной комиссии включаются представители: заказчика (председатель комиссии), генерального подрядчика и эксплуатационной организации (предприятия газового хозяйства или газовой службы предприятия). Представители органов Госгортехнадзора Российской Федерации включаются в состав приемочной комиссии при приемке объектов, подконтрольных этим органам.

3. Генеральный подрядчик на каждый законченный строительством объект системы газоснабжения предъявляет приемочной комиссии в одном экземпляре следующую исполнительную документацию:

комплект рабочих чертежей на строительство предъявляемого к приемке объекта с надписями, сделанными лицами, ответственными за производство строительно-монтажных работ о соответствии выполненных в натуре работ этим чертежам или внесенным в них проектной организацией изменениям;

сертификаты заводов-изготовителей (их копии, извлечения из них, заверенные лицом, ответственным за строительство объекта) на трубы, фасонные части, сварочные и изоляционные материалы;

технические паспорта заводов-изготовителей (ЦЗЗ, ЦЗМ) или их копии на оборудование, узлы, соединительные детали, изоляционные покрытия, изолирующие фланцы, арматуру диаметром свыше 100 мм, а также другие документы, удостоверяющие качество оборудования (изделий);

инструкции заводов-изготовителей по эксплуатации газового оборудования и приборов;

строительный паспорт и протоколы проверки качества сварных стыков по формам СНиП 3.05.02-88*;

акт разбивки и передачи трассы (площадки) для подземного газопровода и резервуаров СУГ;

журнал учета работ (для подземных газопроводов протяженностью свыше 100 м и резервуаров СУГ) - по требованию заказчика;

акт приемки предусмотренных проектом установок электрохимической защиты (для подземных газопроводов и резервуаров СУГ);

акты приемки скрытых и специальных работ, выполненных в соответствии с договором-подрядом (контрактом) - для ГРП, котельных;

акт приемки газооборудования для проведения комплексного опробования (для предприятий и котельных).

4. Приемочная комиссия должна проверить представленную исполнительную документацию и соответствие смонтированной системы газоснабжения этой документации, требованиям СНиП 3.05.02-88* и «Правил безопасности в газовом хозяйстве» Госгортехнадзора РФ.

5. Приемка законченного строительством объекта системы газоснабжения оформляется актом по форме обязательного приложения 9*.

ПРИЛОЖЕНИЕ 9*

Обязательное

АКТ

приемки законченного строительством объекта

системы газоснабжения

___________________________________________________________

(наименование и адрес объекта)

г. _________________ «__»____________19__г.

Приемочная комиссия в составе: председателя комиссии - представителя заказчика

_________________________________,

(фамилия, имя, отчество, должность)

членов комиссии, представителей:

генерального подрядчика ________________________________________________________,

(фамилия, имя, отчество, должность)

эксплуатационной организации ___________________________________________________,

(фамилия, имя, отчество, должность)

органов Госгортехнадзора РФ _____________________________________________________

(фамилия, имя, отчество, должность)

УСТАНОВИЛА:

1. Генеральным подрядчиком __________________________________________________

(наименование организации)

предъявлен к приемке законченный строительством _________________________________

(наименование объекта)

2. Субподрядными организациями ______________________________________________

(наименование организации)

выполнены ____________________________________________________________________

(виды работ)

3. Проект N____ разработан ___________________________________________________

(наименование организации)

4. Строительство осуществлялось в сроки:

начало работ ___________________, окончание работ __________________.

(месяц, год) (месяц, год)

Приемочная комиссия рассмотрела документацию, представленную в соответствии с требованиями «Правил приемки законченных строительством объектов систем газоснабжения» и «Правил безопасности в газовом хозяйстве» Госгоргехнадзора РФ, произвела внешний осмотр объекта, определила соответствие выполненных строительно-монтажных работ проекту, провела, при необходимости, дополнительные испытания (кроме зафиксированных в исполнительной документации).

_______________________________________________________________________________

(виды испытаний)

Решение приемочной комиссии:

1. Строительно-монтажные работы выполнены в полном объеме в соответствии с проектом, требованиями СНиП 3.05.02-88* и «Правил безопасности в газовом хозяйстве» Госгортехнадзора Российской Федерации.

2. Предъявленный к приемке __________________________________________________ считать

(наименование объекта)

принятым заказчиком вместе с прилагаемой исполнительной документацией с «___»___________19__г.

Председатель комиссии ________________________________________________________

(подпись)

М.П.

Представитель генерального

подрядчика

______________

(подпись)

Представитель эксплуатационной

организации

_______________

(подпись)

Представитель органов

Госгортехнадзора РФ

________________

(подпись)

Текст документа сверен по:

официальное издание

Минстрой России - М: ГП ЦПП,

1996

Часть 1 | Часть 2 | Часть 3

Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >> СНиПы «Отопление и газоснабжение >>

Задать вопрос в форуме >>
Форум "Отопление, газоснабжение, отопительное оборудование" >>
Форум "Котельные, котлы, монтаж котельных" >>
Форум "Системы водяного отопления" >>
Форум "Водяные теплые полы" >>
Форум "Электрические теплые полы" >>
Форум "Печи, камины, дымоходы" >>
Форум "Радиаторы отопления" >>
Форум "Циркуляционные насосы для отопления" >>
Форум "Нормативные документы по инженерным коммуникациям" >>
