СНиП 41-01-2003. Отопление, вентиляция и кондиционирование Часть 4

ПРИЛОЖЕНИЕ В
ДОПУСТИМЫЕ НОРМЫ ТЕМПЕРАТУРЫ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В ОБСЛУЖИВАЕМОЙ ИЛИ РАБОЧЕЙ ЗОНЕ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНО-БЫТОВЫХ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ В ТЕПЛЫЙ ПЕРИОД ГОДА

Таблица В.1

Назначение помещения

Категория работ

Температура, °С

Скорость движения воздуха, м/с, не более

Относительная влажность воздуха, %, не более







на постоянных и непостоянных рабочих местах

1

2

3

4

5

6

7

Жилое, общественное, администра-тивно-бытовое


Не более чем на 3 °С выше расчетной температуры наружного воздуха (параметры А)*



65**

0,5

Производ-ственное

Легкая:

На 4 °С выше расчетной температуры наружного воздуха (параметры А) и не более указанных в гр. 4 и 5




75

Ia

28/31

30/32

0,2

I6

28/31

30/32

0,3

Средней




тяжести:




IIа

27/30

29/31

0,4

IIб

27/30

29/31

0,5

Тяжелая:




III

26/29

28/30

0,6

* Но не более 28 °С для общественных и административно-бытовых помещений с постоянным пребыванием людей и не более 33 °С для указанных зданий, расположенных в районах с расчетной температурой наружного воздуха (параметры А) 25 °С и выше.

** Допускается принимать до 75 % в районах с расчетной относительной влажностью воздуха более 75 % (параметры А).

Примечания

1 Нормы установлены для людей, находящихся в помещении более 2 ч непрерывно.

2 В таблице в графах 4 и 5 допустимые нормы внутреннего воздуха приведены в виде дроби: в числителе - для районов с расчетной температурой наружного воздуха (параметры А) ниже 25 °С, в знаменателе - 25 °С и выше.

3 Для помещений, расположенных в районах с расчетной температурой наружного воздуха (параметры А) ниже 25 °С, - не более указанной в числителе граф 4 и 5, 25 °С и выше - не более указанной в знаменателе граф 4 и 5.

4 Для районов с расчетной температурой наружного воздуха (параметры А) 18 °С и ниже вместо 4 °С, указанных в графе 3, допускается принимать б °С.

5 Нормативная разность температур между температурой на рабочих местах и температурой наружного воздуха (параметры А) 4 или 6 °С может быть увеличена при обосновании расчетом в соответствии с 5.6.

6 В районах с расчетной температурой наружного воздуха (параметры A) t, °C, на постоянных и непостоянных рабочих местах, превышающей:

а) 28 °С - на каждый градус разности температур г - 28 °С следует увеличивать скорость движения воздуха на 0,1 м/с, но не более чем на 0,3 м/с выше скорости, указанной в графе 6;

б) 24 °С - на каждый градус разности температур t - 24 °С допускается принимать относительную влажность воздуха на 5 % ниже относительной влажности, указанной в графе 7.

7 В климатических зонах с высокой относительной влажностью воздуха (вблизи морей, озер и др.), а также при применении адиабатной обработки приточного воздуха водой для обеспечения на рабочих местах температур, указанных в графах 4 и 5, допускается принимать относительную влажность воздуха на 10 % выше относительной влажности, определенной в соответствии с примечанием 5.

8 Если допустимые нормы невозможно обеспечить по производственным или экономическим условиям, то на постоянных рабочих местах следует предусмотреть воздушное душирование или кондиционирование.

ПРИЛОЖЕНИЕ Г
(рекомендуемое)
КОЭФФИЦИЕНТ КП ПЕРЕХОДА ОТ НОРМИРУЕМОЙ СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА К МАКСИМАЛЬНОЙ СКОРОСТИ ВОЗДУХА В СТРУЕ

Таблица Г.1

основного

Метеорологические условия

Размещение людей

Категория работ

Легкая - Iа, Iб

Средней тяжести - IIа, IIб, тяжелая - III

Допустимые

В зоне прямого воздействия приточной струи воздуха в пределах участка:





начального и при воздушном душировании

1

1

1,4

1,8

Вне зоны прямого воздействия приточной струи воздуха

1,6

2

В зоне обратного потока воздуха

1,4

1,8

Оптимальные

В зоне прямого воздействия приточной струи воздуха в пределах участка:



начального

1

1

основного

1,2

1,2

Вне зоны прямого воздействия приточной струи или в зоне обратного потока воздуха

1,2

1,2

Примечание - Зона прямого воздействия струи определяется площадью поперечного сечения струи, в пределах которой скорость движения воздуха изменяется от v(x) до 0,5 v(x).

ПРИЛОЖЕНИЕ Д
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ТЕМПЕРАТУРЫ В ПРИТОЧНОЙ СТРУЕ ОТ НОРМИРУЕМОЙ ТЕМПЕРАТУРЫ ВОЗДУХА В ОБСЛУЖИВАЕМОЙ ИЛИ РАБОЧЕЙ ЗОНЕ

Таблица Д.1

Метеорологические условия

Помещения

Допустимые отклонения температуры, °С

При восполнении недостатков теплоты в помещении

При ассимиляции избытков теплоты в помещении

Размещение людей

в зоне прямого воздействия и обратного потока приточной струи

вне зоны прямого воздействия и обратного потока приточной струи

в зоне прямого воздействия приточной струи

вне зоны прямого воздействия приточной струи

Допустимые

Жилые, общественные и административно-бытовые:





t1

3

3,5

-

-

t2

-

-

1,5

2

Производственные:





t1

5

6

-

-

t2

-

-

2

2,5

Оптимальные

Любые, за исключением помещений, к которым предъявляются специальные технологические требования:





t1

1

1,5

-

-

t2

-

-

1

1,5

ПРИЛОЖЕНИЕ Е
РАСЧЕТНЫЕ НОРМЫ ТЕМПЕРАТУР И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА ПРИ ВОЗДУШНОМ ДУШИРОВАНИИ

Таблица Е.1

Категория работ

Температура воздуха вне струи, °С

Средняя на 1 м2 скорость воздуха в душирующей струе на рабочем месте, м/с

Температура смеси воздуха в душирующей струе, 0С, на рабочем месте при поверхностной плотности лучистого теплового потока, Вт/м2

140-350

700

1400

2100

2800

Легкая - Ia, I6

Принимать по графам 3-5 приложения В

1

28

24

21

16

20

2

-

28

26

24

24

3

-

-

28

26

25

Средней тяжести - IIа, IIб

3,5

-

-

-

27

-

1

27

22

-

-

-

2

28

24

21

16

-

Тяжелая - III

3

-

27

24

21

18

3,5

-

28

25

22

19

2

25

19

16

-

-

3

26

22

20

18

17 19

3,5

-

23

22

20


Примечания

1 При температуре воздуха вне струи, отличающейся от указанной в таблице, температуру смеси воздуха в душирующей струе на рабочем месте следует повышать или понижать на 0,4 °С на каждый градус разности от значения, приведенного в таблице, но принимать не ниже 16 °С.

2 Поверхностную плотность лучистого теплового потока следует принимать равной средней за время облучения.

3 При длительности воздействия лучистого теплового потока менее 15 или более 30 мин непрерывной работы температуру смеси воздуха в душирующей струе допускается принимать соответственно на 2 °С выше или ниже значений, приведенных в таблице.

4 Для промежуточных значений поверхностной плотности лучистого теплового потока температуру смеси воздуха в душирующей струе следует определять интерполяцией.

ПРИЛОЖЕНИЕ Ж
ДОПУСТИМАЯ СКОРОСТЬ ДВИЖЕНИЯ ВОДЫ В ТРУБАХ

Таблица Ж.1

Допустимый эквивалентный уровень шума, дБ

Допустимая скорость движения воды, м/с, в трубах при коэффициентах местных сопротивлений узла отопительного прибора или стояка с арматурой, приведенных к скорости теплоносителя в трубах

До 5

10

15

20

30

25

30

35

40

1,5/1,5

1,5/1,5

1,5/1,5

1,5/1,5

1,1/0,7

1,5/1,2

1,5/1,5

1,5/1,5

0,9/0,55

1,2/1,0

1,5/1,1

1,5/1,5

0,75/0,5

1,0/0,8

1,2/0,95

1,5/1,5

0,6/0,4

0,85/0,65

1,0/0,8

1,3/1,2

Примечания 1 В числителе приведена допустимая скорость теплоносителя при применении кранов пробочных, трехходовых и двойной регулировки, в знаменателе - при применении вентилей. 2 Скорость движения воды в трубах, прокладываемых через несколько помещений, следует определять, принимая в расчет: а) помещение с наименьшим допустимым эквивалентным уровнем шума; б) арматуру с наибольшим коэффициентом местного сопротивления, устанавливаемую на любом участке трубопровода, прокладываемого через это помещение, при длине участка 30 м в обе стороны от помещения.


ПРИЛОЖЕНИЕ И
ПРИМЕНЕНИЕ ПЕЧНОГО ОТОПЛЕНИЯ В ЗДАНИЯХ

Таблица И.1

Здания

Число

этажей, не более

мест, не более

Жилые, административные

2

-

Общежития, бани

1

25

Поликлиники, спортивные, предприятия бытового обслуживания населения (кроме домов быта, комбинатов обслуживания), предприятия связи, а также помещения категорий Г и Д площадью не более 500 м2

1

-

Клубные здания

1

100

Общеобразовательные школы без спальных корпусов

1

80

Детские дошкольные учреждения с дневным пребыванием детей, предприятия общественного питания и транспорта

1

50

Примечание - Этажность зданий следует принимать без учета цокольного этажа.

ПРИЛОЖЕНИЕ К
РАЗМЕРЫ РАЗДЕЛОК И ОТСТУПОК У ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ

К.1 Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм - до конструкций, защищенных в соответствии с 6.6.236).

К.2 Требования к отступкам приведены в таблице К.1.

Таблица К.1

Толщина стенки печи, мм

Отступка

Расстояние от наружной поверхности печи или дымового канала (трубы) до стены или перегородки, мм

не защищенной от возгорания

защищенной от возгорания (в соответствии с 6.6.236)

120

120

65

65

Открытая

Закрытая

Открытая

Закрытая

260

320

320

500

200

260

260

380

Примечания

1 Для стен с пределом огнестойкости REI 60 и более и пределом распространения пламени 0 см расстояние от наружной поверхности печи или дымового канала (трубы) до стены перегородки не нормируется.

2 В зданиях детских учреждений, общежитии и предприятий общественного питания предел огнестойкости стены (перегородки) в пределах отступки следует обеспечить не менее REI 60.

3 Защиту потолка в соответствии с 6.6.20, пола, стен и перегородок - в соответствии с 6.6.23 следует выполнять на расстоянии, не менее чем на 150 мм превышающем габариты печи.

ПРИЛОЖЕНИЕ Л
РАСЧЕТ РАСХОДА И ТЕМПЕРАТУРЫ ПРИТОЧНОГО ВОЗДУХА

Л.1 Расход приточного воздуха L, м3/ч, для системы вентиляции и кондиционирования следует определять расчетом и принимать больший из расходов, требуемых для обеспечения:

а) санитарно-гигиенических норм в соответствии с Л.2;

б) норм взрывопожарной безопасности в соответствии с Л.З.

Л.2 Расход воздуха следует определять отдельно для теплого и холодного периодов года и переходных условий, принимая большую из величин, полученных по формулам (Л.1) -( Л.7) (при плотности приточного и удаляемого воздуха, равной 1,2 кг/м3):

а) по избыткам явной теплоты:

,

(Л.1)

Тепловой поток, поступающий в помещение от прямой и рассеянной солнечной радиации, следует учитывать при проектировании:

вентиляции, в том числе с испарительным охлаждением воздуха, - для теплого периода года;

кондиционирования - для теплого и холодного периодов года и для переходных условий;

б) по массе выделяющихся вредных или взрывоопасных веществ:

,

(Л.2)

При одновременном выделении в помещение нескольких вредных веществ, обладающих эффектом суммации действия, воздухообмен следует определять, суммируя расходы воздуха, рассчитанные по каждому из этих веществ:

а) по избыткам влаги (водяного пара):

,

(Л.3)

Для помещений с избытком влаги следует проверять достаточность воздухообмена для предупреждения образования конденсата на внутренней поверхности наружных ограждающих конструкций при расчетных параметрах Б наружного воздуха в холодный период года;

б) по избыткам полной теплоты:

,

(Л.4)

в) по нормируемой кратности воздухообмена:

,

(Л.5)

г) по нормируемому удельному расходу приточного воздуха:

,

(Л.6)

,

(Л.7)

В формулах (Л.1) -( Л.7):

Lwz - расход воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, м3/ч;

Q, Qhf - избыточный явный и полный тепловой потоки в помещение, Вт; с - теплоемкость воздуха, равная 1,2 кДж/(м3∙°С);

twz. - температура воздуха, удаляемого системами местных отсосов, в обслуживаемой или рабочей зоне помещения и на технологические нужды, °С;

t1 - температура воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, °С;

tin - температура воздуха, подаваемого в помещение, °С, определяемая в соответствии с Л.6;

W - избытки влаги в помещении, г/ч;

dwz - влагосодержание воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, г/кг;

d1 - влагосодержание воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, г/кг;

din - влагосодержание воздуха, подаваемого в помещение, г/кг;

Iwz - удельная энтальпия воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, кДж/кг;

I1 - удельная энтальпия воздуха, удаляемого из помещения за пределами обслуживаемой или рабочей зоны, кДж/кг;

Iin - удельная энтальпия воздуха, подаваемого в помещение, кДж/кг, определяемая с учетом повышения температуры в соответствии с Л.6;

mро - расход каждого из вредных или взрывоопасных веществ, поступающих в воздух помещения, мг/ч;

qwz, q1 - концентрация вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м3;

qin - концентрация вредного или взрывоопасного вещества в воздухе, подаваемом в помещение, мг/м3;

Vр - объем помещения, м3; для помещений высотой 6 м и более следует принимать

,

А - площадь помещения, м2;

N - число людей (посетителей), рабочих мест, единиц оборудования;

n - нормируемая кратность воздухообмена, ч-1;

k - нормируемый расход приточного воздуха на 1 м2 пола помещения, м3/(ч∙м2);

m - нормируемый удельный расход приточного воздуха на 1 чел., м3/ч, на 1 рабочее место, на 1 посетителя или единицу оборудования.

Параметры воздуха twz, dwz, Iwz следует принимать равными расчетным параметрам в обслуживаемой или рабочей зоне помещения по разделу 5 настоящих норм, a qwz - равной ПДК в рабочей зоне помещения.

Л.З Расход воздуха для обеспечения норм взрывопожарной безопасности следует определять по формуле (Л.2).

При этом в формуле (Л.2) qwz и q1, следует заменить на 0,1 qg, мг/м3 (где qg- нижний концентрационный предел распространения пламени по газо-, паро- и пылевоздушной смесям).

Л.4 Расход воздуха Lhe, м3/ч, для воздушного отопления, не совмещенного с вентиляцией, следует определять по формуле

,

(Л.8)

Где Qheтепловой поток для отопления помещений, Вт

the - температура подогретого воздуха, °С, подаваемого в помещение, определяется расчетом.

Л.5 Расход воздуха Lmt от периодически работающих вентиляционных систем с номинальной производительностью Ld, м3/ч, приводится исходя из n, мин, прерываемой работой системы в течение 1 ч по формуле

,

(Л.9)

Л.6 Температуру приточного воздуха, подаваемого системами вентиляции с искусственным побуждением и кондиционирования воздуха, tin, °C, следует определять по формулам:

а) при необработанном наружном воздухе:

,

(Л.10)

б) при наружном воздухе, охлажденном циркулирующей водой по адиабатному циклу, снижающем его температуру на ∆t1 °С:

,

(Л.11)

в) при необработанном наружном воздухе (см. подпункт «а») и местном доувлажнении воздуха в помещении, снижающем его температуру

,

(Л.12)

г) при наружном воздухе, охлажденном циркулирующей водой (см. подпункт «б»), и местном доувлажнении (см. подпункт «в»):

,

(Л.13)

д) при наружном воздухе, нагретом в воздухонагревателе, повышающем его температуру на ∆t3, °С:

,

(Л.14)

где р - полное давление вентилятора, Па;

text - температура наружного воздуха, °С.

ПРИЛОЖЕНИЕ М
МИНИМАЛЬНЫЙ РАСХОД, м3/ч, НАРУЖНОГО ВОЗДУХА НА 1 человека

Таблица М.1

Помещения (участок, зона)

Помещение

с естественным проветриванием

без естественного проветривания

1

2

3

Производственные

30

60

Общественные и административного назначения*

40

60

20**

Жилые общей площадью квартиры на 1 чел.:

более 20 м2

менее 20 м2


30

3 м3/ч на 1 м2 жилой площади

60

* Норма наружного воздуха приведена для рабочих помещений кабинетов, офисов общественных зданий административного назначения. В других помещениях общественного назначения норму наружного воздуха следует принимать по требованиям соответствующих нормативных документов. ** Для помещений, в которых люди находятся не более двух часов непрерывно.

Примечание - Нормы установлены для людей, находящихся в помещении более двух часов непрерывно.

ПРИЛОЖЕНИЕ Н
НАРУЖНЫЕ РАЗМЕРЫ ПОПЕРЕЧНОГО СЕЧЕНИЯ МЕТАЛЛИЧЕСКИХ ВОЗДУХОВОДОВ (ПО ГОСТ 24751) И ТРЕБОВАНИЯ К ТОЛЩИНЕ МЕТАЛЛА

Н.1 Поперечное сечение (диаметр, высота или ширина по наружному измерению) металлических воздуховодов необходимо принимать следующих размеров, мм:

50

200 800 3150

56

224

900 3350

63

250 1000 3550

71

280 1120 4000

80

315 1250 4500

90

355 1400 5000

100

400 1600 5600

112

450 1800 6300

125

500 2000 7100

140

560 2240 8000

160

630

2500

900

180

710 2800 10000

Соотношение сторон прямоугольных сечений не должно превышать 6,3. Размеры воздуховодов следует уточнять по данным заводов-изготовителей.

Н.2 Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 °С, следует принимать, мм, не более:

а) для воздуховодов круглого сечения диаметром, мм:

до 200включ. ............. 0,5

от 250 » 450 » ............ 0,6

» 500 » 800 ................. 0,7

» 900 » 1250 » ............ 1,0

» 1400 » 1600 » .......... 1,2

» 1800 » 2000 » .......... 1,4

б) для воздуховодов прямоугольного сечения размером большей стороны, мм: до 250 включ. ............. 0,5

от 300 » 1000 » ............0,7

» 1250 » 2000 .............. 0,9

в) для воздуховодов прямоугольного сечения, имеющих одну из сторон св. 2000 мм, и воздуховодов сечением 2000×2000 мм толщину стали следует обосновывать расчетом.

Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.

Н.3 Для воздуховодов, по которым предусматривается перемещение воздуха температурой более 80 °С или воздуха с механическими примесями или абразивной пылью, толщину стали следует обосновывать расчетом.

ПРИЛОЖЕНИЕ П

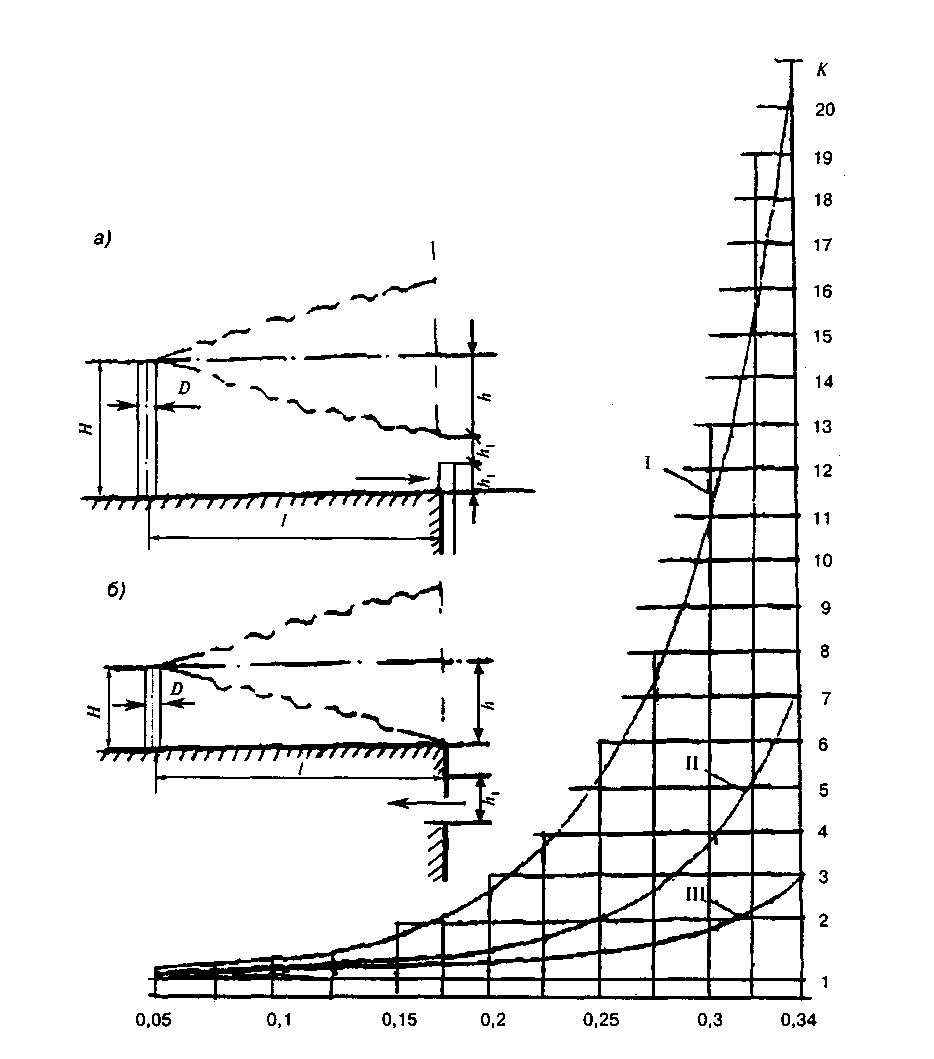

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА К, ХАРАКТЕРИЗУЮЩЕГО УМЕНЬШЕНИЕ КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В СТРУЕ ОТ ИСТОЧНИКА МАЛОЙ МОЩНОСТИ

а - расположение источника над зоной всасывания наружного воздуха приемным устройством (высота трубы источника Н= 2h1+h); б- то же, над кровлей здания (высота трубы источника Н=h);

h- расстояние по вертикали, м, горизонтальной оси струи;

h1, - высота отверстия для приема наружного воздуха, м;

/- расстояние между устьем источника и приемным устройством для наружного воздуха, м.

ПРИЛОЖЕНИЕ Р (справочное)
БИБЛИОГРАФИЯ

[1] ОНД-86 Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий/ Госкомгидромет СССР


Часть 1    |    Часть 2    |    Часть 3    |    Часть 4




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Отопление и газоснабжение >>



Смотрите также: Каталог «Отопление и газоснабжение» >>
Компании «Отопление и газоснабжение» >>
Статьи (238) >>
ГОСТы (109) >>
СНиПы (11) >>
Нормативные документы (4) >>
ВСН (2) >>
Подписка на рассылки >>
Задать вопрос в форуме >>
Форум "Отопление, газоснабжение, отопительное оборудование" >>
Форум "Котельные, котлы, монтаж котельных" >>
Форум "Системы водяного отопления" >>
Форум "Водяные теплые полы" >>
Форум "Электрические теплые полы" >>
Форум "Печи, камины, дымоходы" >>
Форум "Радиаторы отопления" >>
Форум "Циркуляционные насосы для отопления" >>
Форум "Нормативные документы по инженерным коммуникациям" >>
наверх
