Приложение 6

РАСПОЛОЖЕНИЕ ЗРИТЕЛЬСКИХ МЕСТ НА ТРИБУНАХ

Профили трибун

1. Профиль трибун рекомендуется проектировать по наклонной прямой или по ломаной линии.

Профиль по наклонной прямой применяется, как правило, при числе рядов не более 15.

2. Уклон профиля по наклонной прямой или по каждому отрезку ломаной линии предусматривается обеспечением беспрепятственной видимости наблюдаемой точки (фокуса) согласно рис. 1 и табл. 1.

Таблица 1

* В универсальных сооружениях местоположение наблюдаемой точки (фокуса) следует принимать для того вида спорта, для которого местоположение точки Д (см. рис. 1) является ближайшим к трибуне.

*² Откладывается от точки Д в сторону трибуны.

*³ Если местоположение наблюдаемой точки (фокуса) приводит по расчету видимости к недопустимому по нормам уклону трибуны, наблюдаемая точка Р может быть перемещена по вертикали вверх в пределах до 0,9 м от поверхности дорожки.

В табл. 1 над чертой приведены данные для случая когда к трибуне прилегает дорожка для бега по прямой, а под чертой - когда к трибуне прилегает дорожка для бега по кругу.

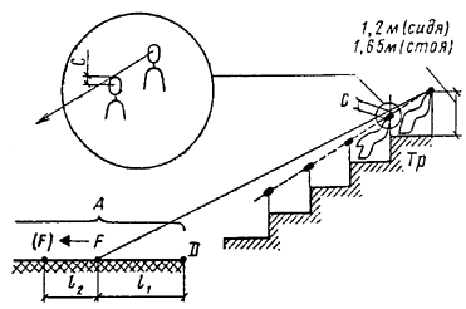

Рис. 1. Местоположение наблюдаемой точки (фокуса)

А — арена; Тр — трибуна; С — превышение луча зрения; Д — ближайшая к трибуне граница поля для игры (ковра, помоста, ринга); F —наблюдаемая точка (фокус); l₁ — расстояние от Д до F; l₂ — расстояние, на которое допускается перемещать наблюдаемую точку (фокус) в сторону от трибуны.

3. Превышение С-луча зрения зрителя последнего ряда трибуны (или каждого отрезка профиля по ломаной линии), направленного на наблюдаемую точку (фокус), над уровнем глаз впереди расположенного зрителя следует принимать 0,14 м.

В залах катков для хоккея и фигурного катания луч зрения зрителя первого ряда, направленный на наблюдаемую точку, должен проходить по верхнему краю борта или над ним.

4. Положение точки Д (см. рис. 1) определяется исходя из следующих размеров поля для игры (ковра, помоста, ринга): для бадминтона — 13,5´6 м, баскетбола — 28´15 м. бокса — 6´6 м, борьбы — ковер диаметром 9 м или «татами» (для дзюдо) 10´10 м, волейбола — 18´9 м, тенниса — 24´11 м, гандбола — 40´20 м, гимнастики художественной — 12´12 м, тяжелой атлетики — 4´4 м, футбола — 90´45 м, но не более 105´68 м, хоккея и фигурного катания на коньках — 61´30 м.

Для спортивной гимнастики положение точки Д принимается на поверхности пола (помоста) по оси ближайшего к трибуне гимнастического снаряда.

5. Перемещение наблюдаемой точки (фокуса) на расстояние l₂ (см. рис. 1 и табл. 1) необходимо в случаях если уклон трибуны, полученный по расчету при расположении наблюдаемой точки (фокуса) на расстоянии l₁, превышает максимально допустимый (1:1,4).

Перемещение наблюдаемой точки F на расстояние l₂ рекомендуется также при:

проектировании сооружений, предназначенных в основном для учебно-тренировочных занятий;

расположении зрительских мест на ярусах;

расположении зрительских мест за пределами расстояния 2R, указанного на рис. 2 и табл. 2 настоящего приложения.

Таблица 2

* На универсальных сооружениях значение R принимается для того вида спорта (из числа тех, для которых предназначено сооружение), для которого оно является наибольшим.

Зоны расположения зрительских мест

6. Зрительские места следует располагать в пределах зон, приведенных на рис. 2 и табл. 2.

7. Местоположение точки О принимается, как правило, в геометрическом центре арены. В залах для легкой атлетики в случаях когда дорожка для бега по прямой не совмещается с прямым отрезком дорожки для бега по кругу, местоположение точки О принимается на поверхности дорожки для бега по прямой на ее продольной оси, на расстоянии от линии финиша, равном 0,25 длины наибольшей дистанции.

8. Местоположение точки О и определение зон расположения эстрады и временных зрительских мест (в том числе партера) в спортивно-зрелищных залах (катках) принимаются с учетом рекомендаций для проектирования культурно-зрелищных учреждений.

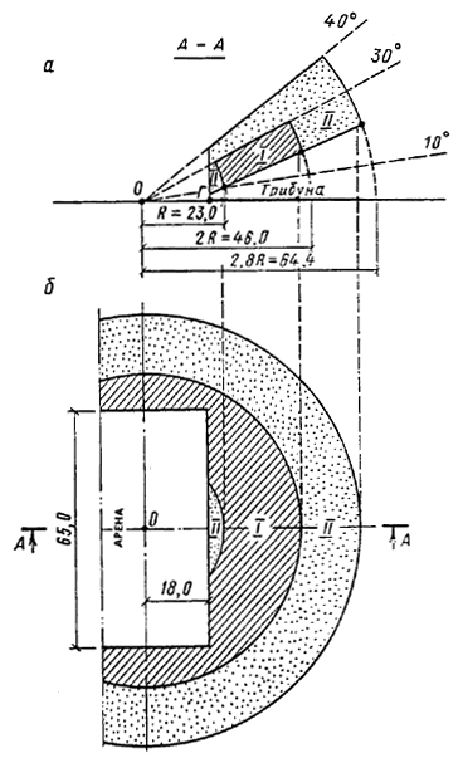

Рис. 2. Зрительские зоны (на примере трибуны у спортивной арены
для хоккея) (размеры в метрах)

а — разрез; б — план

I — зона, в которой следует, как правило, располагать зрительские места; II — зона допустимого расположения зрительских мест; Г — ближайшая к трибуне граница арены; О — центр построения зон зрительских мест; R — расстояние от точки О до ближайшей границы зоны l (в разрезе)

Построение профиля трибуны

9. Последовательность построения профиля трибуны рекомендуется следующая:

а) определение местоположения и длины трибуны на плане сооружения;

б) установление отметки пола первого ряда, принимаемой, как правило, на отметке планшета арены.

В залах для хоккея, для исключения загораживания хоккейным бортом луча зрения зрителя, отметка пола первого ряда трибуны принимается на 0,8 м выше отметки поверхности охлаждающей плиты; при этом расстояние между хоккейным бортом и ограждением первого ряда трибуны принимается равным 3 м, а глубина первого ряда — 1,1 м;

в) установление числа рядов трибуны по формуле

m = (Nka) / L ,

где N — заданная вместимость трибуны, чел.; А — коэффициент потери мест на проходы (лестницы) и люки, принимаемый 1,17 при эвакуации через люки и 1,15 при эвакуации не через люки (в общий проход вдоль первого ряда трибуны или в двери, расположенные против прохода (лестницы) трибуны); а — ширина места, принимаемая равной 0,45 м; L — примерная длина трибуны, м.

10. Построение профиля трибуны можно вести двумя способами—аналитическим и графоаналитическим

11. На рис. 3 показано построение профиля трибуны по наклонной прямой аналитическим способом, а на рис. 4 — графоаналитическим. При построении профиля трибуны по ломаной линии трибуна разбивается на группы рядов, в пределах каждой из которых строится свой профиль по наклонной прямой. Число групп рядов принимается, как правило, кратным числу десятков рядов проектируемой трибуны или на единицу больше; при этом число рядов в последующей группе должно быть равным или бóльшим, чем в предыдущей.

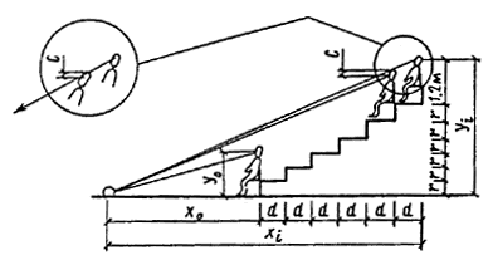

Рис. 3. Построение профиля трибуны по наклонной прямой
аналитическим методом

Рис. 4. Построение профиля трибуны по наклонной прямой

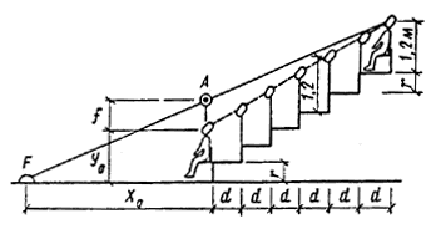

графоаналитическим методом

Построение профиля трибуны по ломаной линии состоит из последовательного (аналитического или графоаналитического) определения профиля каждого прямого отрезка (группы) трибуны, начиная с ближайшего к наблюдаемой точке F. При этом последний ряд каждого отрезка принимается за первый ряд последующего отрезка.

Положение глаз зрителя по вертикали принято считать от пола ряда на расстоянии 1,2 м для сидящего зрителя и 1,65 м — для стоящего.

Расстояние от фокуса до глаза зрителя по горизонтали принимается до задней границы каждого ряда.

12. При аналитическом способе построения (см. рис. 3) местоположение глаза зрителя последнего ряда трибуны относительно фокуса F определяется по формулам:

y_i = x_i / x₀ (Cn + y₀) ;

x_i = x₀ + nd ,

где С — нормируемая величина превышения луча зрения, м; x₀ — расстояние по горизонтали от фокуса до глаз зрителей первого ряда, м; x_i — то же, до глаза зрителя последнего ряда, м; у₀ — расстояние по вертикали от фокуса до глаз зрителей первого ряда, м; y_i — то же, до глаз зрителей последнего ряда, м; n — число промежутков между рядами (число рядов трибуны минус единица); d — принятая в проекте глубина ряда, м.

13. При графоаналитическом способе построения (рис. 4) наносятся местоположения точек F, х₀, у₀. Затем построение профиля осуществляется в последовательности:

а) над местоположением глаз зрителя первого ряда по вертикали откладывается общее превышение луча зрения зрителя последнего ряда f = Сn;

б) зная количество рядов трибуны (m) и глубину каждого ряда (d), восстанавливается вертикаль в точке, соответствующей местоположению глаз зрителей последнего ряда; продолжив прямую, соединяющую точку А с фокусом F до пересечения с проведенной вертикалью, определяем положение глаз зрителей последнего ряда;

в) соединив прямой линией положение глаз зрителей первого и последнего рядов и восстановив вертикали для каждого ряда, определяем положение глаз зрителей каждого ряда;

г) отложив от положения глаз зрителей по вертикали вниз величину y₀ (1,2 м на трибунах для сидений или 1,65 м на трибунах для стояния), получаем отметку пола каждого ряда, т.е. профиль трибуны.

14. Если полученный профиль будет иметь уклон, превышающий допустимый, следует изменить местоположение фокуса и произвести новое построение.

15. Высота подступенков r определяется по формуле

r = (у_i — у₀) / n .

При построении профиля трибуны по ломаной линии высота подступенков определяется для каждого отрезка профиля.

16. Строительная высота трибуны с профилем по наклонной прямой определяется как произведение высоты подступенка r на число промежутков n между рядами.

Строительная высота трибуны с профилем по ломаной линии определяется как сумма высоты профилей каждого отрезка.

Приложение 7

РЕКОМЕНДАЦИИ ПО РАСЧЕТУ ПУТЕЙ ЭВАКУАЦИИ
ИЗ ЗАЛЬНЫХ ПОМЕЩЕНИЙ
И ИЗ ЗДАНИЙ СПОРТИВНЫХ КОРПУСОВ

1. Общие положения

1. Зрители в спортивных залах и крытых катках могут размещаться на трибунах, располагающихся с одной, двух, трех или четырех сторон арены, а в спортивно-демонстрационных и спортивно-зрелищных залах и катках, кроме того, — в партере, устанавливаемом на площади арены.

2. Начальным участком пути эвакуации с трибуны или из партера является проход блока зрительских мест (определение термина «блок зрительских мест» приведено в прил. 1).

3. После эвакуации по проходам блоков зрительских мест на трибуне дальнейшая эвакуация может предусматриваться:

а) через эвакуационные люки (устраиваемые при числе рядов не менее восьми), расположенные:

на одном уровне — на отметке пола первого ряда, как правило, на отметке пола арены или на отметке выше пола первого ряда, как правило, на отметке пола вестибюля (рис. 1);

на двух уровнях (рис. 2): верхнем, как правило, на отметке пола фойе и нижнем — на отметке пола первого ряда (пола арены, вестибюля);

б) по общему проходу вдоль первого ряда трибуны (рис. 3);

в) непосредственно в двери, расположенные в конце прохода зрительских мест, за последним рядом трибуны (рис. 4).

4. После эвакуации по проходам блоков зрительских мест в партере в зависимости от расположения эвакуационных выходов из зала дальнейшая эвакуация может предусматриваться:

а) в проход вдоль первого ряда партера (рис. 5);

б) в проход вдоль последнего ряда партера;

в) в боковые проходы;

г) в комбинации первых трех случаев.

П р и м е ч а н и е. При эвакуации из партера в два прохода (вдоль первого и вдоль последнего рядов), зрители, сидящие в первых 60% рядов, эвакуируются в проход вдоль первого ряда, а из 40% (задних) рядов — в проход вдоль последнего ряда.

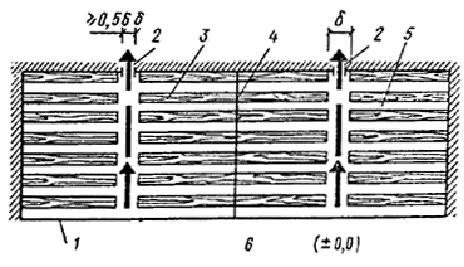

Рис. 1. Схема путей эвакуации с трибуны при расположении люков
в одном уровне на отметке пола арены

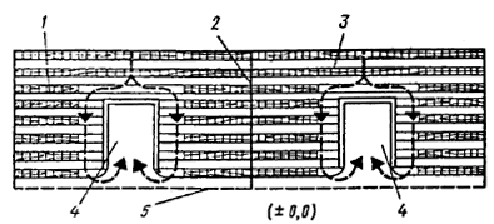

1 — блок 1; 2 — граница блоков; 3 — блок 2; 4 — люк; 5 — граница арены

Рис. 2. Схема путей эвакуации с трибуны при расположении люков
на двух уровнях

m — число рядов на трибуне; m_н — число рядов в нижнем уровне;
m_в — число рядов в верхнем уровне

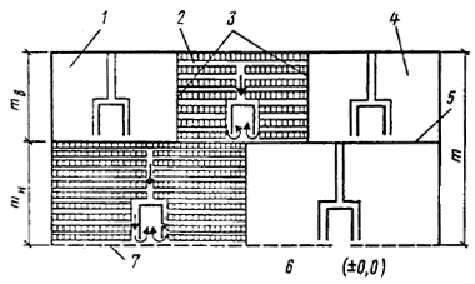

1 — блок 1; 2 — блок 2; 3 — границы блока; 4 — блок 3; 5 — разделительное ограждение; 6 — арена; 7 — граница арены

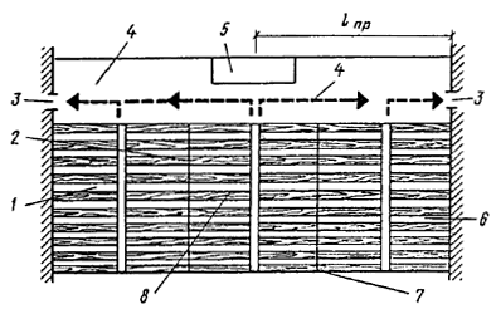

Рис. 3. Схема путей эвакуации с трибуны в общий проход
вдоль первого ряда

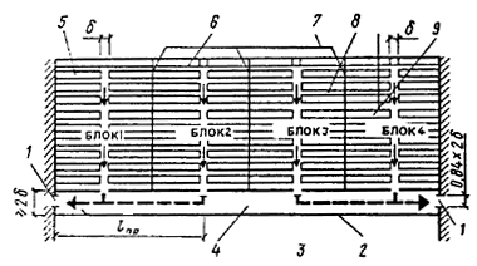

1 — выход; 2 — ограждение арены; 3 — арена; 4 — общий проход; 5 — блок 1; 6 — блок 2; 7 — границы блоков; 8 — блок 3; 9 — блок 4

Рис. 4. Схема путей эвакуации с трибуны вверх через дверные проемы

1 — ограждение арены; 2 — дверной проем; 3 — блок 1; 4 — граница блока; 5 — блок 2; 6 — арена

Рис. 5. Схема путей эвакуации из партера в общий проход
вдоль первого ряда

1 — блок 1; 2 — граница блока; 3 — выход; 4 — общий проход; 5 — эстрада; 6 — блок 3; 7 — граница стационарной трибуны; 8 — блок 2

2. Исходные данные для расчета параметров путей эвакуации

Для расчета параметров путей эвакуации необходимо иметь:

а) размер арены и заданную вместимость трибуны;

б) местоположение трибуны и партера (если он предусматривается) и примерную длину трибуны (по фронту);

в) число рядов и профиль трибуны;

г) виды путей эвакуации и уровни расположения эвакуационных выходов из зального помещения;

д) объем зального помещения (за вычетом объема трибуны);

е) необходимое время эвакуации из зального помещения и из здания.

Поз. «а» определяется в соответствии с назначением зала по виду (видам) спорта, что указывается в задании на проектирование, в котором указывается и вместимость трибуны.

Поз. «б» определяется в ходе начальной проработки архитектурно-планировочного решения сооружения.

Поз. «в» определение числа рядов «n» производится по формуле (см. п. 9 «в» прил. 6 к настоящему Пособию):

m = Nka / L,

где N — заданная вместимость трибуны, чел.; k — коэффициент потери мест в блоках на проходы (лестницы) и люки, принимаемые равным 1,17 при эвакуации через люки и 1,15 при эвакуации не через люки; а — ширина зрительского места (0,45 м); L — примерная длина трибуны. Определение профиля трибуны производится также в соответствии с прил. 6 к настоящему Пособию.

Поз. «г» определяется в ходе начальной проработки архитектурно-планировочного решения при условии, что размещение люков в двух уровнях принимается только тогда, когда предполагается устройство на верхнем уровне фойе для зрителей, а при совмещении фойе с вестибюлем рекомендуется размещать люки на уровне пола арены.

Поз. «д» определяется в соответствии с принятым планировочным решением зала и профилем трибуны.

Поз. «е» определяется по СНиП 2.08.02—89 в соответствии с объемом зального помещения и с учетом расположения эвакуационных выходов из зала, имея в виду. что с расположением выходов выше отметки арены (в определенных пределах) уменьшается необходимое время эвакуации из зала.

3. Порядок расчета путей эвакуации из зала

1. Начальным этапом расчета является определение допустимого времени эвакуации из блоков зрительских мест t_бл, величина которого является разностью между нормируемым необходимым временем эвакуации из зала t_нб.з временем эвакуации через люки, проходы к двери.

2. Время эвакуации на отдельных участках пути по залу за пределами блоков зрительских мест принимается:

через дверь, ведущую из зала, или замыкающую люк — равной нулю;

через люк — 0,1 мин;

по общему проходу вдоль первого ряда трибуны или первого (последнего) или по боковому проходу партера по формуле

t_пр = 0,03 l_пр,

где l_пр — максимальная длина пути эвакуации по общему проходу от выхода из блока до выхода из зала.

3. Для определения параметров путей эвакуации в блоках зрительских мест число блоков, на которые делят трибуну, при расположении эвакуационных выходов в одном уровне на отметке пола первого ряда принимается как частное от деления заданной вместимости трибуны, на максимально допустимое количество эвакуирующихся из блока, которое (в зависимости от вида пути) определяется по формуле

N_бл = q d_пр t_бл ,

где q — пропускная способность 1 м прохода в единицу времени , принимаемая:

при движении вниз — 72;

при движении вверх — 99;

при движении по горизонтали или по пандусу — 135 (принимается при расчете путей эвакуации в партере);

d_пр — ширина прохода (лестницы), которую исходя из опыта проектирования н строительства рекомендуется принимать кратной ширине зрительского места, как правило, равной 1,35 м, но не более 1,8 м. t_бл —допустимое время эвакуации из блока (определяемое по пп. 1 и 2 настоящего раздела).

При расположении люков в двух уровнях число блоков определяется отдельно для каждого уровня. При этом на отметке пола люка верхнего уровня вдоль ряда устанавливается разделяющее уровни ограждение (рис. 6). Вместимость каждого уровня и соответственно число блоков в них определяются пропорционально числу рядов, входящих в него, а эвакуация осуществляется исходя из того, что в люки соответствующего уровня направляются зрители только этого уровня.

При расположении люков на одном уровне на отметке выше пола первого ряда в каждый из люков будут эвакуироваться зрители из двух блоков (верхнего и нижнего), а число пар этих блоков, на которые делят трибуну в этом случае, определяется исходя из вместимости только верхнего блока, принимаемого пропорционально числу рядов, входящих в него.

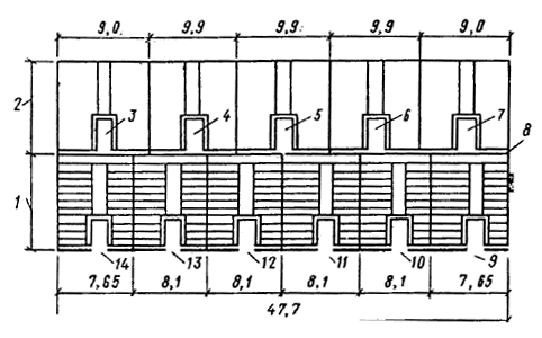

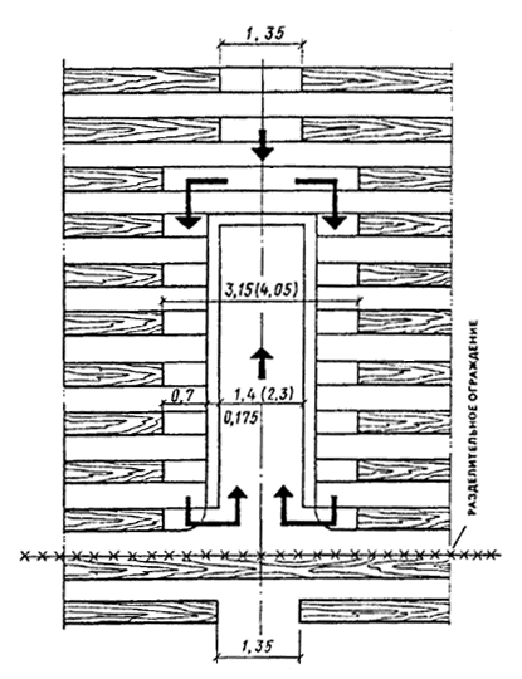

Рис. 6. Схема путей эвакуации в люк, расположенный на верхнем уровне трибуны (на отметке пола фойе) (размеры в метрах)

П р и м е ч а н и е. В скобках показаны размеры, принимаемые при расположении люка выше пола первого ряда и эвакуации зрителей в этот люк из двух блоков — верхнего и нижнего; в этом случае разделительное ограждение не устанавливается, проход в нижнем блоке продолжается до входа в люк; а ширина прохода принимается по расчету — см. п. 5 раздела 3 настоящего приложения.

4. При установлении ширины прохода (лестницы) блока зрительских мест при эвакуации вниз через люк, расположенный на отметке пола первого ряда, следует исходить из того, что ширина обоих проходов, «обтекающих» люк, должна быть одинаковой, а сумма их ширины быть не менее ширины прохода блока,

При расположении люка выше отметки пола первого ряда при эвакуации вниз, ширина каждого из «обтекающих» люк проходов должна быть, кроме того, не более принятой глубины рядов, так как в противном случае у выхода из прохода в люк путь эвакуации будет сужаться, что будет нарушать нормальное движение эвакуирующихся. Так при ширине прохода (лестницы) блока, равной 1,8 м, глубина зрительских рядов должна быть 0,9 м.

При расположении пола люка на отметке арены приведенное выше требование о соответствии ширины «обтекающих» люк проходов и глубины рядов может не соблюдаться, а при расположении пола первого ряда выше уровня арены ширине «обтекающих» люк проходов (лестниц) может соответствовать ширина только первого ряда.

5. Ширина прохода в люке при его расположении на уровне пола первого ряда принимается не менее суммарной ширины «обтекающих» люк проходов. В случае расположения люков на одном уровне выше пола первого ряда, когда в него эвакуируются как зрители, расположенные в рядах выше пола люка, так и зрители, расположенные в рядах ниже его пола, ширина прохода в люке определяется как сумма ширины обоих «обтекающих» люк проходов, идущих сверху, и ширины прохода ведущего в люк снизу, принимаемой с коэффициентом 0,67.

6. Ширина общего горизонтального прохода вдоль первого ряда зрительских мест на трибуне (см. рис. 3) определяется суммированием ширины проходов блоков зрительских мест, выходящих в этот проход; при этом складывается ширина только тех проходов блоков зрительских мест на трибуне, из которых зрители объединяются в общий поток, следующий к одному и тому же выходу из зала.

7. Ширина дверного проема, замыкающего люк, или двери из зала (если люков нет), должна составлять не менее 0,84 ширины люка или подводящего к двери (рис. 3) из зала прохода (горизонтального или ведущего вниз) и не менее 0,56, если проход к двери ведет вверх (рис. 4); однако во всех случаях ширина дверного проема должна быть не менее 1,2 м.

8. В результате принятия числа блоков (см. п. 3 настоящего раздела) определяется:

а) примерная ширина блока по фронту трибуны — как частное от деления примерной длины трибуны на число блоков;

б) число мест в ряду блока — как частное от деления ширины блока на ширину зрительского места (0,45 м).

Если частное окажется дробным, то число мест принимается равным целому числу, а фактическая ширина блока будет равна произведению указанного выше числа мест на ширину зрительского места;

в) фактическая длина трибуны — как произведение фактической ширины блока на число блоков;

г) примерная вместимость блока (без учета потери мест на проходы, люки) — как произведение числа мест в ряду на количество рядов.

9. Для определения фактической вместимости блоков и трибуны в целом определяются потери зрительских мост, которые зависят от ширины проходов и люков (с учетом собственно ширины люка толщины его стенок и «обтекающих» его проходов). Следует иметь в виду, что в последнем ряду блока потерь на проход нет. Потери мест в рядах при ширине прохода 1,35 м составят 3 места в каждом ряду кроме последнего; при ширине прохода 1,8 м соответственно 4 места.

При ширине прохода 1,35 м общая ширина, занятая люком, составляет 3,15 м, что дает потери в каждом ряду, примыкающем к люку, 7 мест. При ширине прохода 1,8 м общая ширина, занятая люком, составит 4,05 м и потерн составят соответственно 9 мест.

Учитывая, что горизонтальная проекция люка (для обеспечения высоты в нем 2,2 м) составляет (при средней высоте подступенка трибуны 0,37 м) 6 рядов. Суммарная потеря мест в рядах, примыкающих к люку, при ширине прохода 1,35 м составляет 42 места (6´7), а при ширине прохода 1,8 м — 54 места (6´9).

10. Фактическая вместимость блока определяется как разность между примерной вместимостью (см. подпункт «г» п. 8) и суммой потерь в рядах (см. п. 9 настоящего раздела), которая, будучи умноженной на число блоков, даст фактическую вместимость трибуны.

11. Исходя из фактической вместимости блока проверяется фактическое (расчетное) время эвакуации из блока по формуле, производной от приведенной в п. 3 разд. 3 настоящего приложения.

t_р.бл = N_бл^ф / (q d_р.бл) .

Полученное расчетное время эвакуации из блока t_р.бл сравнивается с нормативным временем эвакуации из зального помещения t_нб.з с учетом изложенного в п. 2 настоящего раздела и, если оно окажется превышающим допустимое, то необходимо произвести перерасчет, увеличив (по сравнению с ранее принятым) число блоков зрительских мест.

4. Порядок расчета путей эвакуации за пределами
зального помещения

1. После того как определилось число эвакуационных выходов из зального помещения, их расположение и численность выходящих через каждый из них зрителей, в дальнейшем поток людей численностью N чел., выходящих через каждый выход из зала в фойе или вестибюль, распределяются между двумя ближайшими выходами с этажа в лестничные клетки, или на открытые лестницы, или из здания наружу; при этом число людей в каждом из двух потоков N₁ и N₂ определяется в зависимости от соотношения длины пути этих потоков, согласно графику, приведенному на рис. 7.

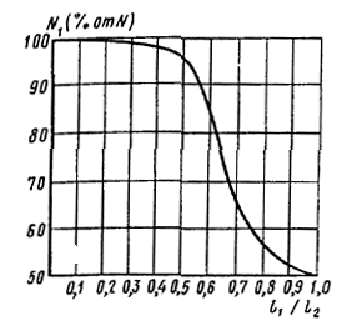

Рис. 7. Определение числа зрителей в раздельных потоках
при эвакуации в две лестничные клетки, в две открытые лестницы
или в два выхода из здания

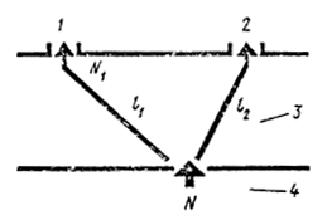

N — общее число эвакуирующихся; N₁ — число эвакуирующихся через ближний выход; N₂ — число эвакуирующихся через дальний выход; l₁ — длина пути до ближнего выхода; l₂ —длина пути до дальнего выхода

1 — выходы с этажа в лестничные плетки (из здания); 2 — фойе (вестибюль); 3 — зал

Если одним из выходов является лестничная клетка, а другим —открытая лестница, то величина потока по открытой лестнице определяется согласно графику, приведенному на рис. 8; при этом, независимо от рассчитанного числа эвакуирующихся по открытой лестнице, в расчет эвакуирующихся по лестничной клетке принимается не менее половины общего числа эвакуирующихся.

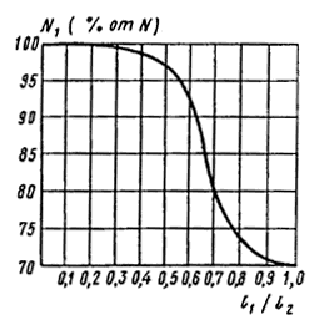

Рис. 8. Определение числа зрителей, эвакуирующихся
по открытой лестнице

N — общее число эвакуирующихся; N₁ — число эвакуирующихся по открытой лестнице; l₁ — длина пути до открытой лестницы; l₂ — длина пути до выхода в лестничную клетку

1 — выход с этажа на открытую лестницу; 2 — выход с этажа в лестничную клетку; 3 — фойе; 4 — зальное помещение. При l₁ : l₂ > l N₁ принимается равным 70% от N.

2. Вслед за этим определяется ширина эвакуационного выхода (двери) из фойе в лестничную клетку исходя из числа людей, допускаемого для эвакуации на 1 м ширины выхода (двери), приведенного в табл. 1; однако она должна приниматься не менее 1,2 м.

Таблица 1

* При промежуточных значениях объема помещения - по интерполяции.

3. Ширина марша открытой внутренней лестницы определяется в соответствии с числом людей, допускаемым для эвакуации вниз на 1 м ширины лестницы и приведенным в табл. 2, но принимается не менее 1,35 м.

Таблица 2

* При промежуточных значениях объема помещения - по интерполяции.

Следующим этапом расчета является определение ширины марша в лестничной клетке, которая не менее чем на 10% превышает ширину эвакуационного выхода в лестничную клетку.

4. Прежде чем определять ширину выходов из здания, следует проверить, разрешает ли принятое в проекте планировочное решение не превысить максимально допустимую длину пути эвакуации l_max, м от выхода из зала до эвакуационного выхода из здания. Эта максимально допустимая длина, включающая все участки пути эвакуации за пределами зала (фойе, вестибюль, лестницы, приведенные к горизонтальному пути), определяется по формуле

l_max = 70 (t_нб.зд - t_р.з) ,

где t_нб.зд — необходимое (нормируемое) время эвакуации из здания, мин; t_р.з — расчетное время эвакуации из зала, мин., которое определяется после того, как к рассчитанному по п. 2 разд. 3 настоящего приложения расчетному фактическому времени эвакуации из блока зрительских мест будет добавлено (в зависимости от того, что принято в проекте) или время эвакуации через люк (0,1 мин), или время эвакуации по горизонтальному (или по пандусу) проходу, определяемому по п. 2 разд. 3 настоящего приложения; 70 — скорость движения при эвакуации по горизонтальному пути за пределами зального помещения, м/мин.

П р и м е ч а н и е. Для приведения длины пути по лестнице к длине горизонтального пути разница между вертикальными отметками входа в лестничную клетку и выхода из нее умножается на коэффициент 7,8.

В случае если длина пути окажется превышающей рассчитанную по формуле, приведенной выше, необходимо менять принятое в проекте планировочное решение.

5. Последним этапом расчета пути эвакуации является определение ширины каждого из эвакуационных выходов из здания наружу, принятых в проекте, которое определяется в соответствии с числом людей, допускаемым для эвакуации на 1 м ширины выхода, приведенным в табл. 3, но не должно приниматься менее 1,5 м.

Таблица 3

* При промежуточных значениях объема помещения - по интерполяции.

5. Примеры расчета путей эвакуации зрителей из зала
с размещением зрителей на трибунах

В приводимых ниже примерах расчеты эвакуации приведены для зданий I—II степени огнестойкости.

П р и м е р 1. Дано (в задании или принято в проекте):

а) размер арены — 48´27 м, примерная длина трибуны — 48 м и вместимость трибуны — 1500 зрителей;

б) трибуна односторонняя, у продольной стороны арены;

в) эвакуация с трибуны — через люки;

г) эвакуационные люки расположены на уровне пола арены;

д) число рядов на трибуне — 16 (определено по п. 9 «в» прил. 6 к настоящему Пособию).

Расчетный объем зала (без объема трибуны) — 28,6 тыс. м³. Необходимое время эвакуации из зала t_нб.з — 3,7 мин. (определено по СНиП 2.08.02—89).

Расчет

А. При ширине проходов блоков 1,35 м (рис. 9)

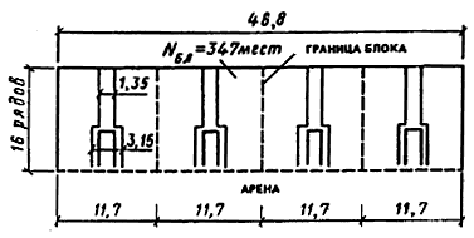

Рис. 9. Вариант трибуны на 1,5 тыс. зрителей, эвакуация с которой
происходит через люки, расположенные на одном уровне
(на отметке пола арены), при ширине проходов (лестниц) блоков зрительских мест 1,35 м (размеры в метрах)

1. Определяем возможное время эвакуации из блоков зрительских мест (по пп. 1 и 2 разд. 3 настоящего приложения): t_бл = 3,7 — 0,1 = 3,6 мин.

2. Определяем максимально допустимую вместимость блоков зрительских мест и, соответственно, число блоков (по п. 3 разд. 3 настоящего приложения): N_бл = 72´1,35´3,6 = 350 мест; n = 1500 : 350 = 4 блока.

3. Определяем примерную ширину каждого блока (по п. 8, а разд. 3): 48 : 4 = 12 м.

4, Определяем число мест в ряду и, соответственно, фактическую ширину каждого блока (по. п. 8, б разд. 3): 12 : 0,45 = 26 мест, тогда фактическая ширина блока будет равна: 26´0,45 = 11,7 м.

5. Определяем фактическую длину трибуны (по п. 8, в разд. 3) L_тр^ф = 11,7´4 = 46,8 м.

6. Определяем примерную вместимость каждого блока без учета потерь мест на проходы и люки (по. п. 8, г разд. 3): N_бл = 26´16 = 416 мест.

7. Определяем потери зрительских мест в рядах блоков (по п. 9 разд. 3):

В рядах, примыкающих к люку — 6 рядов по 7 мест = 42 места; в рядах, примыкающих к проходу (лестнице) — 9 рядов по 3 места = 27 мест (в последнем ряду блока потерь нет, так как нет прохода).

Общее число потерянных мест. составляет: 42 + 27 = 69 мест.

8. Определяем фактическую вместимость блока трибуны в целом (по п. 10 разд. 3): N_бл^ф = 416 — 69=347 мест; N_тр^ф = 347´4 = 1388 мест, что меньше заданной на 7,5%.

9. В соответствии с п. 11 разд. 3 определяем расчетное время эвакуации из блока зрительских мест с учетом его фактической вместимости: t_р.бл = 347 / (72´1,35) = 3,6 мин., что не превышает возможное время эвакуации, определенное в п. 1 настоящего примера.

Б. При ширине проходов блоков 1,8 м (рис. 10)

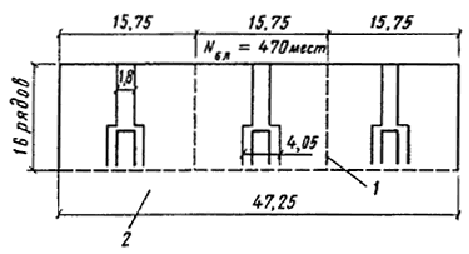

Рис. 10. Вариант трибуны на 1,5 тыс. зрителей, эвакуация с которой происходит через люки, расположенные на одном уровне
(на отметке пола арены), при ширине проходов (лестниц) блоков
зрительских мест 1,8 м (размеры в метрах)

1 — граница блока; 2 — арена

10. То же, что и в п. 1 настоящего примера.

11. Определяем максимально допустимую вместимость блока и, соответственно число блоков N_бл = 72´1,8´3,6 = 466 мест; h = 1500 : 466 = 3 блока.

12, Определяем примерную ширину каждого блока: 48 : 3 = 16 м.

13. Определяем число мест в ряду и, соответственно, фактическую ширину каждого блока: 16 : 0,45 = 35,55; принимаем 35 мест и тогда фактическая ширина блока будет равна: 35´0,45 = 15,75 м.

14. Определяем фактическую длину трибуны: L_тр^ф = 15,75´3 = 47,25 м.

15. Определяем примерную вместимость каждого блока (без учета потерь мест на проходы и люки): N_бл = 35´16 = 560 мест.

16. Определяем потери зрительских мест в рядах блоков:

в рядах, примыкающих к люку, — 6 рядов по 9 мест — 54 места;

в рядах, примыкающих к проходу, — 9 рядов по 4 места — 36 мест.

17. Определяем фактическую вместимость каждого блока и трибуны в целом: N_бл^ф = 560 — (36 + 54) = 470 мест; N_тр^ф = 470´3 = 1410 мест, что меньше заданной на 6%.

18. Поверочное расчетное фактическое время эвакуации из блока: t_р.бл = 470 / (72´1,8) = 3,6 мин, что соответствует допустимому (3,6 мин).

Различное число эвакуационных люков в вариантах «А» и «Б» представляет проектировщику возможность выбора варианта.

П р и м е р 2. Дано (в задании или принято в проекте):

а) размер арены — 65´36 м, примерная длина трибуны — 65 м, а вместимость трибуны — 2500 мест;

б) трибуна односторонняя у продольной стороны арены;

в) эвакуационные люки расположены на двух уровнях:

нижнем — на отметке пола арены;

верхнем — на отметке пола фойе (4,2 м) — на уровне пола 10-го ряда;

г) число рядов на трибуне — 20 (определено по п. 9 «в» прил. 6 к настоящему Пособию);

д) расчетный объем зала (без объема трибуны) — 55,5 тыс. м³;

е) необходимое время эвакуации из зала — 4,4 мин (определено по СНиП 2.08.02—89).

Расчет:

А. При ширине проходов блока 1,35 (рис. 11)

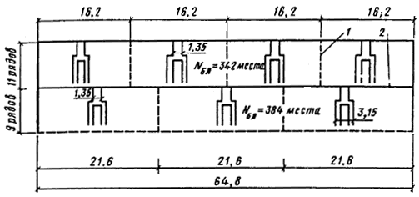

Рис. 11. Вариант трибуны на 2,5 тыс. зрителей, эвакуация с которой происходит через люки, расположенные на двух уровнях, при ширине проходов (лестниц) блоков зрительских мест 1,35 м (размеры в метрах)

1 — граница блока; 2 — ограждение

1. Определяем возможное время эвакуации из блоков зрительских мест (по пп. 1 и 2 разд. 3 настоящего приложения): t_бл = 4,4 — 0,1 = 4,3 мин.

2. Определяем максимально допустимую вместимость блоков зрительских мест (по п. 3 разд. 3 настоящего приложения): N_бл = 72´1,35´4,3 = 417,96; принимаем 418 мест.

3. Определяем примерные вместимости верхнего и нижнего уровней (по п. 3 разд. 3):

на 11 рядов верхнего уровня приходится 1375 мест;

на 9 рядов нижнего уровня — 1125 мест.

4. Определяем число блоков в каждом из уровней (по п. 3 разд. 3):

на верхнем уровне — 1375 : 418 » 4 блока;

на нижнем уровне — 1125 : 418 » 3 блока.

5. Определяем примерную ширину каждого блока (по п. 8 «б» разд. 3):

на верхнем уровне 65 : 4 = 16,25 м;

на нижнем уровне 65 : 3 = 21,67 м.

6. Определяем число мест в ряду и, соответственно, фактическую ширину каждого блока (по п. 8 «б» разд. 3): на верхнем уровне 16,25 : 0,45 » 36 мест, тогда фактическая ширина блока будет равна: 36´0,45 = 16,2 м; на нижнем уровне 21,67 : 0,45 » 48 мест, тогда фактическая ширина блока будет равна: 48´0,45 = 21,6 м.

7. Определяем фактическую длину трибуны (по п. 8 «в» разд. 3): 16,2´4 = 64,8 м, или 21,6´3 = 64,8 м.

П р и м е ч а н и е. Возможен вариант, при котором протяженность трибуны (по расчету) окажется различной на разных уровнях. В этом случае разница должна компенсироваться за счет увеличения или уменьшения числа мест в блоках одного из уровней.

8. Определяем примерные вместимости блоков верхнего и нижнего уровней без учета потерь мест на проходы и люки (по п. 8, «г» разд. 3):

на верхнем уровне — 36´11 = 396 мест;

на нижнем уровне — 48´9 = 432 места.

9. Определяем потери зрительских мест в рядах блоков (по п. 9 разд. 3):

в рядах, примыкающих к люкам на каждом уровне, — 6 рядов по 7 мест = 42 места;

в рядах верхнего уровня, примыкающих к проходу, — 4 ряда по 3 места = 12 мест;

в рядах нижнего уровня, примыкающих к проходу,— 2 ряда по 3 места = 6 мест;

И т о г о потери в каждом блоке верхнего уровня составляют: 54 места (42 + 12) и в каждом блоке нижнего уровня 48 мест (42 + 6).

10. Определяем фактическую вместимость каждого из блоков обоих уровней и фактическую вместимость трибуны в целом (по п. 10 разд. 3 настоящего приложения):

на верхнем уровне 396 — 54 = 342 места;

на нижнем уровне 432 — 48 = 384 места.

Вместимость верхнего уровня трибун — 4´342 = 1368 мест.

Вместимость нижнего уровня трибун — 3´384 == 1152 места.

Общая фактическая вместимость трибуны — 1368 + 1152 = 2520 мест, что на 0,8% больше заданной.

11. Проверяем фактическое расчетное время эвакуации из блоков (по п. 11 разд. 3 настоящего приложения):

на верхнем уровне t_р.бл^в = 342 / (72´1,35) = 3,5 мин, что меньше максимально допустимого (4,3 мин);

на нижнем уровне t_р.бл^н = 384 / (72 t_р.бл^в 1,35) = 4,0 мин, что меньше максимально допустимого (4,3 мин).

Б. При ширине проходов блоков 1,8 м (рис. 12)

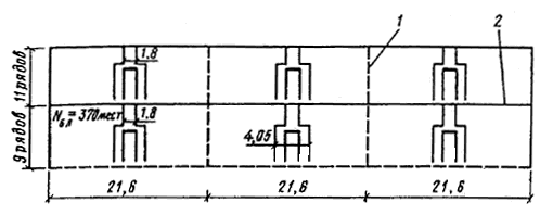

Рис. 12. Вариант трибуны на 2,5 тыс. зрителей, эвакуация с которой происходит через люки, расположенные на двух уровнях, при ширине проходов (лестниц) блоков зрительских мест 1,8 м (размеры в метрах)

1 — граница блока; 2 — ограждение

12. То же, что и в п. 1 настоящего примера.

13. Определяем максимально допустимую вместимость блока: N_бл = 72´1,3´4,3 = 557,28; принимаем 557 мест.

14. То же, что и в п. 3 настоящего примера.

15. Определяем число блоков:

на верхнем уровне 1375 : 557 » 3 блока;

на нижнем уровне 1125 : 557 » 2 блока.

16. Определяем примерную ширину блоков:

на верхнем уровне 65 : 3 = 21,66 м;

на нижнем уровне 65 : 2 = 32,5 м.

17. Определяем число мест в ряду и соответственно фактическую ширину каждого блока:

на верхнем уровне 21,66 : 0,45 » 48 мест;

на нижнем уровне 32,5 : 0,45 » 72 места и тогда фактическая ширина блоков будет:

на верхнем уровне 48´0,45 = 21,6 м;

на нижнем уровне 72´0,45 = 32,4 м.

18. Определяем фактическую длину трибуны: 21,6´3 = 64,8 м или 32,4´2 = 64,8 м.

19. Определяем примерные вместимости блоков (без учета потерь на проходы и люки):

на верхнем уровне 48´11 = 528 мест;

на нижнем уровне 72´9 = 648 мест.

20. Определяем потери зрительских мест в рядах блоков:

в рядах, примыкающих к люкам, 6 рядов по 9 мест = 54 места;

в рядах, примыкающих к проходу:

на верхнем уровне 4 ряда по 4 места = 16 мест;

на нижнем уровне 2 ряда по 4 места = 8 мест.

И т о г о потери мест в каждом блоке верхнего уровня составляют 70 мест (54 + 16) и в каждом блоке нижнего уровня 62 места (54 + 8).

21. Определяем фактическую вместимость каждого из блоков обоих уровней и фактическую вместимость трибуны:

на верхнем уровне 528 — 70 = 458 мест;

на нижнем уровне 648 — 62 == 586 мест.

Учитывая, что фактическая вместимость блоков нижнего уровня (586 мест) превышает максимально допустимую (557 мест) (см. п. 2 настоящего примера), на нижнем уровне необходимо увеличить число блоков, приняв их равным 3 (см. п. 4 настоящего примера).

Таким образом в пп. 4, 5, 6, 7 и 8 необходимо внести соответствующие изменения, в результате которых в нижнем уровне в каждом блоке (без учета потерь мест) будет не 648 мест, а 432 места.

С учетом потерь мест фактическая вместимость каждого блока в нижнем уровне составит 370 мест (вместо 586 мест), а в сумме трех блоков — составит 1110 мест (370´3).

В результате, при неизменной вместимости верхнего уровня, равной 1374 места, общая вместимость трибуны составит 2484 места, что на 0,6% менее заданной.

22. Проверка расчетного фактического времени эвакуации из блоков верхнего и нижнего уровня показывает, что в обоих случаях оно меньше максимального допустимого - 4 3 мин: t_р.бл^в = 458 / (72´1,8) = 3,5 мин; t_р.бл^н = 370 / (72´1,8) = 2,9 мин.

Если по архитектурному решению зала трибуну с проходами шириной 1,35 м (см. рис. 11) желательно иметь с ровным числом люков на обоих уровнях, то это может быть достигнуто, если принять ширину проходов на верхнем уровне равной 1,8 м (см. рис. 12).

6. Примеры расчета путей эвакуации зрителей за пределами зального помещения

П р и м е р 1. Дано:

1. Схема путей эвакуации зрителей с трибуны вместимостью 1522 зрителя в вестибюль-фойе через люки, расположенные на отметке пола арены и пола вестибюля-фойе, и число эвакуирующихся через каждый из люков (рис. 13).

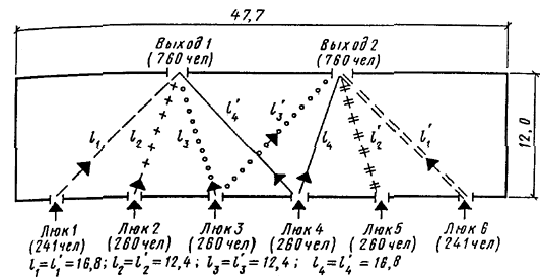

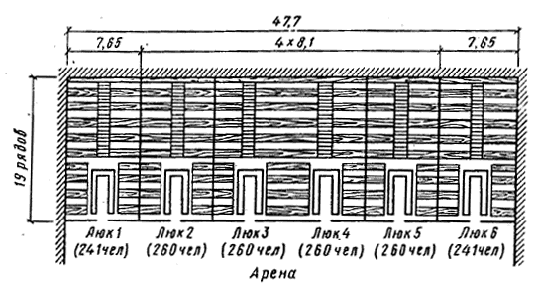

Рис. 13. Схема размещения эвакуационных люков на отметке пола арены (размеры в метрах)

2. Расчетное фактическое время эвакуации из зала объемом 21,5 тыс. м определено в 2,7 мин, а допустимое время эвакуации из здания — 6 мин (в соответствии со СНиП 2.08.02—89).

3. Принятый в проекте план взаимного расположения выходов из зала и выходов из здания (рис. 14).

Рис. 14. Схема путей эвакуации зрителей по вестибюлю-фойе
до выхода из здания (размеры в метрах)

Необходимо определить:

а) схему эвакуации потоков зрителей из зала через вестибюль-фойе наружу;

б) протяженность путей эвакуации от выходов из зала до выходов наружу;

в) число зрителей, эвакуирующихся через каждый выход наружу;

г) ширину выходов наружу, обеспечивающих эвакуацию потоков зрителей;

д) позволяют ли принятая схема и протяженность путей эвакуации обеспечить эвакуацию из здания за время, не превышающее допустимое.

Расчет:

1. Графически (по масштабу) определяются по рис. 14 расстояния от выходов из зала через люки до соответствующих выходов наружу.

2. Исходя из принятого расположения выходов из здания к наружному выходу 1 направятся зрители из люков 1 и 2 и частично из люков 3 и 4; к наружному выходу 2 направятся зрители из люков 5 и 6 и частично из люков 3 и 4.

В соответствии с расстояниями между люками 3 и 4 и наружными выходами, пользуясь данными, приведенными на рис. 7 настоящего приложения и исходя из симметричного их расположения, потоки зрителей, выходящих из зала через люки 3 и 4, будут поровну делиться к обоим выходам наружу.

В результате общее число зрителей, эвакуирующихся через выходы 1 и 2, составит по 761 чел. (241 + 260 + 130 + 130) на каждый выход.

3. В соответствии с п. 5 разд. 4 и табл. 3 настоящего приложения определяем ширину каждого выхода наружу, которая будет составлять не менее 2,54 м (761 : 300).

4. Пользуясь формулой, приведенной в п. 4 разд. 4 настоящего приложения, определяем, что максимальное расстояние от выхода из зала до выхода из здания может составлять l_max = 70(6 — 2,7) = 231 м, вместе с тем фактическое наибольшее расстояние в данном случае составляет всего 16,8 м (см. рис. 14).

Расчетное (фактическое) время эвакуации из здания (имея в виду, что время эвакуации из зала составляет 2,7 мин) получаем равным t_р.зд = 2,7 + 16,8 / 70 = 3 мин, что вдвое меньше допустимого (6 мин).

П р и м е р 2. Дано:

1. Трибуна общей вместимостью 2331 зритель, эвакуация с которой осуществляется через люки, расположенные в двух уровнях. На верхнем уровне (вместимостью 1149 мест) эвакуация осуществляется через фойе и на нижнем (вместимостью 1172 места) — через вестибюль-фойе (рис. 15).

Рис. 15. Схема размещения эвакуационных люков в двух уровнях (размеры в метрах)

1 — нижний уровень (15 рядов); 2 — верхний уровень (14 рядов); 3 — люк 1; 4 — люк 2; 5 —люк 3; 6 — люк 4; 7 — люк 5; 8 —стационарное ограждение; 9 — люк 11; 10 — люк 10; 11 — люк 9; 12 — люк 8; 13 — люк 7; 14 — люк 6

2. Расчетное время эвакуации из зала объемом 27 тыс. м³ принято 3,6 мин, а необходимое время эвакуации из здания — 6 мин.

3. Эвакуация зрителей из фойе осуществляется по двум лестничным клеткам и одной открытой лестнице (рис. 16), а из вестибюля-фойе через два выхода из здания (рис. 17).

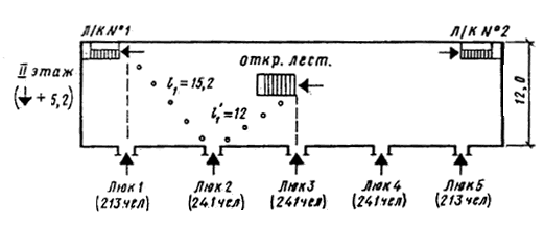

Рис. 16. Схема путей эвакуации зрителей по фойе (размеры в метрах)

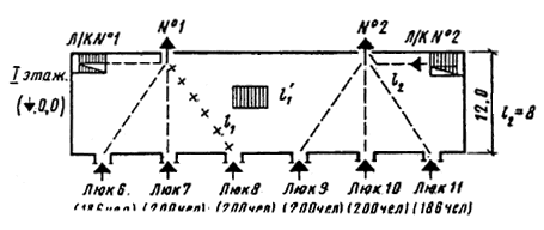

Рис. 17. Схема путей эвакуации зрителей с обоих этажей
по вестибюлю-фойе до выхода из здания (размеры в метрах)

Необходимо определить:

а) схему эвакуации потоков зрителей из зала через люки верхнего уровня (1—5) по фойе к лестничным клеткам и открытой лестнице;

б) протяженность путей эвакуации зрителей верхнего уровня трибуны при их движении по фойе;

в) число зрителей, эвакуирующихся через каждую лестничную клетку и открытую лестницу;

г) ширину лестничных клеток и открытой лестницы;

д) схему эвакуации потоков зрителей из зала через люки нижнего уровня (6—11) по вестибюлю-фойе до выходов наружу;

е) протяженность путей эвакуации из люков нижнего уровня трибуны (6—11) до выходов из здания;

ж) число зрителей нижнего уровня трибуны, приходящее на каждый из выходов наружу;

з) число зрителей, эвакуируемых через лестничные клетки и открытую лестницу, приходящееся на каждый из выходов наружу;

и) ширину выходов наружу:

к) позволяет ли принятая схема и протяженность путей эвакуации обеспечить эвакуацию всех зрителей из здания за время, не превышающее допустимое.

Расчет:

1. Исходя из принятого расположения люков, лестничных клеток и открытой лестницы в фойе (см. рис. 16) принимаем, что через лестничную клетку № 1 будут эвакуироваться зрители, вышедшие из люка 1, а также часть зрителей, вышедших из люка 2. Через открытую лестницу будут эвакуироваться соответственно зрители из люка 3 и частично из люка 2. Через лестничную клетку № 2, в связи с симметричным размещением, эвакуация будет аналогичной с эвакуацией через лестничную клетку № 1.

2. Определяем (графически) расстояния от люка 2 до лестничной клетки № 1 и до открытой лестницы (см. рис. 16), что позволяет определить число зрителей, которое будет эвакуироваться из люка 2 по этим двум путям.

3. Число эвакуирующихся по этим двум путям определяется в соответствии с соотношением расстояний от люка 2 до лестничной клетки № 1 и до открытой лестницы — 12,0 : 15,2 = 0,79, т.е. более 1; затем по графику (см. п. 1 разд. 4 настоящего приложения) на рис. 8 определяем коэффициент, который составит 0,73, и следовательно через открытую лестницу из люка 2 будет эвакуироваться 176 чел. (241´0,73), а через лестничную клетку № 1 — 65 чел (241 - 176).

4. Определяем общее количество эвакуирующихся:

а) через лестничную клетку № 1 (см. п. 1 настоящего примера), которая составит 213 + 65 = 278 чел;

б) через лестничную клетку № 2 будет эвакуироваться также 278 чел;

в) через открытую лестницу будет эвакуироваться 593 чел. (176 + 176 +241).

В соответствии с п. 1 разд. 4 настоящего приложения, независимо от рассчитанного числа эвакуирующихся по открытой лестнице, в расчет эвакуирующихся по лестничным клеткам принимается не менее половины всех эвакуирующихся с этажа. Проверяя это положение, выясняем, что по лестничным клеткам будет эвакуироваться 556 чел. (278 + 278), что допустимо.

5. Руководствуясь требованиями п. 2 и табл. 1 разд. 4 настоящего приложения, определяем, что ширина выхода в лестничные клетки № 1 и № 2 должна быть 278 : 337 = 0,81 м, но так как она не может быть менее 1,2 м, то принимаем 1,2 м.

Ширина маршей в лестничных клетках должна быть не менее 1,35 м.

Ширина марша открытой лестницы в соответствии с требованиями табл. 2 разд. 4 настоящего приложения должна быть 593 : 219 = 2,7.

6. Исходя из приведенной на рис. 17 схемы, из люков 6—11 к каждому из выходов из здания наружу направляется по 586 чел. (186 + 200 + 200).

7. Определяем число эвакуирующихся с верхнего уровня через наружные выходы № 1 и № 2.

К выходу № 1 направляются зрители из лестничной клетки № 1 и половина выходящих по открытой лестнице, что составляет 575 чел. (278 + 297), столько же направятся и к выходу № 2.

8. Суммарное число эвакуирующихся через каждый выход из здания составляет по 1161 чел. (586 + 575).

9. Ширина наружных выходов, определяемая по табл. 3 разд. 4 настоящего приложения, составит по 3,87 м (1161 : 300).

10. Определяем максимальную протяженность пути эвакуации зрителей за пределами зала. Она слагается из пути по фойе из люка 2 до лестничной клетки № 1, пути по лестнице вниз и пути из лестничной клетки № 1 по вестибюлю-фойе первого этажа до наружного выхода № 1.

l₁ = 15,2 м - на втором этаже, l₂ = 8 м - на первом этаже, l_лест = 40,6 м (5,2´7,8) - см. п. 4 разд. 4 настоящего приложения.

Таким образом, общая длина пути составляет 63,8 м (15,2 + 40,6 + 8); при сравнении этой длины с максимально допустимой (см. п. 4 разд. 4 настоящего приложения) 70 (6 - 3,6) = 168 м она оказывается более чем в 2,6 раза меньше.

Исходя из скорости движения 70 м/мин, путь длиной 63,8 м будет преодолен за 0,9 мин вместо допустимых 2,4 мин. (6 — 3,6).

Приложение 8

ПРИМЕРЫ СХЕМ ПЛАНОВ РАССТАНОВКИ ОБОРУДОВАНИЯ В ПОМЕЩЕНИЯХ ДЛЯ ФИЗКУЛЬТУРНО-ОЗДОРОВИТЕЛЬНЫХ ЗАНЯТИЙ

На рис. 1—6 приведены примеры схем планов помещений для различных видов физкультурно-оздоровительных занятий с расстановкой необходимого оборудования.

В помещениях размерами 24´12 м и 18´12 м (см. рис. 1) проведение общеразвивающих упражнений предусматривается осуществлять на свободном от гимнастического оборудования пространстве с использованием тренажеров и гимнастических стенок.

В помещениях для групповых занятий элементами борьбы (см. рис. 2) стены, примыкающие к уложенным на полу матам, должны иметь мягкую обивку.

Для занятий ритмической гимнастикой, хореографией и женской оздоровительной гимнастикой наилучшим является помещение размером 12´12 м, приведенное на рис. 9 прил. 3 настоящего Пособия. На рис. 3 настоящего приложения приведен план помещения для этих занятий минимального размера. Помост для тренера может предусматриваться переносным или пристенным (откидным), а зеркала и хореографические станки устанавливаются стационарно.

На рис. 4—6 приведены схемы планов расстановки оборудования в помещениях с тренажерами для развития различных физических качеств. При этом на рис. 5 и 6 в одинаковых по размеру помещениях установлены различные по составу тренажеры.

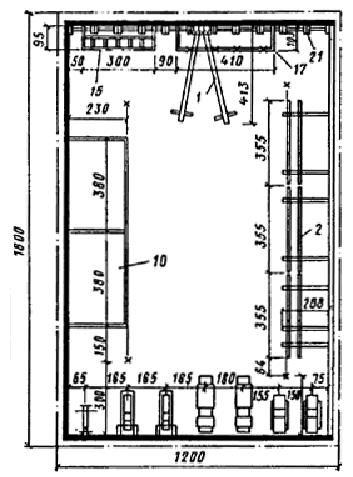

Рис. 1. Схемы планов помещений размерами 24´12 м и 18´12 м

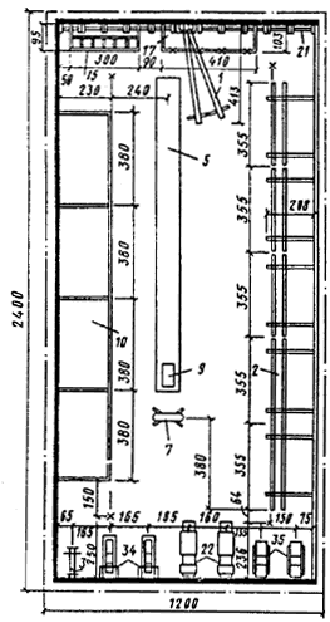

для групповых занятий по общей физической подготовке на пристенном трансформируемом гимнастическом оборудовании и тренажерах (размеры в сантиметрах)

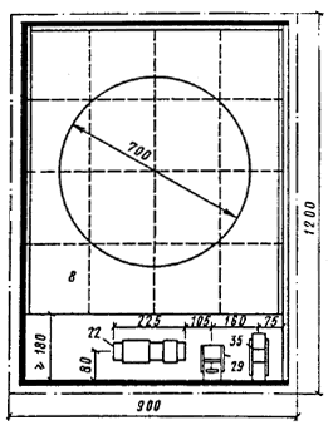

Рис. 2. Схемы планов помещений размерами 15´9 м и 12´9 м
для групповых занятий элементами борьбы (размеры в сантиметрах)

Рис. 3. Схема плана помещения размером 9´9 м для групповых занятий по ритмической гимнастике, хореографии и женской оздоровительной гимнастике (размеры в сантиметрах)

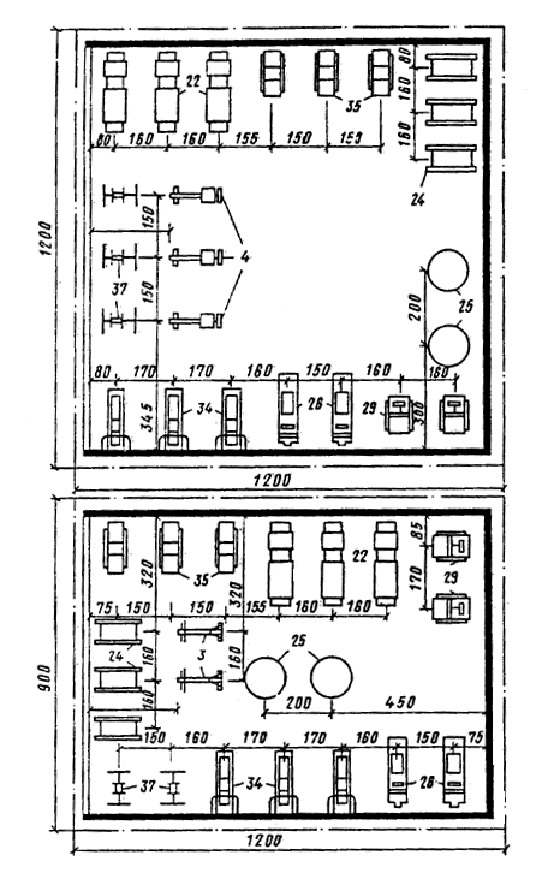

Рис. 4. Планы помещений размерами 12´12 м и 12´9 м с расстановкой
в них тренажеров (размеры в сантиметрах)

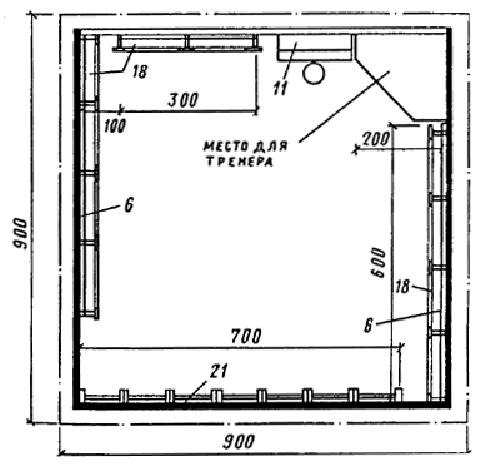

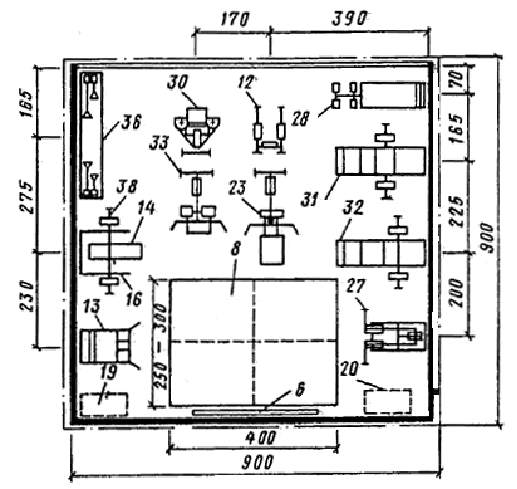

Рис 5. План помещения размером 9´9 м с расстановкой в нем
тренажеров (размеры в сантиметрах)

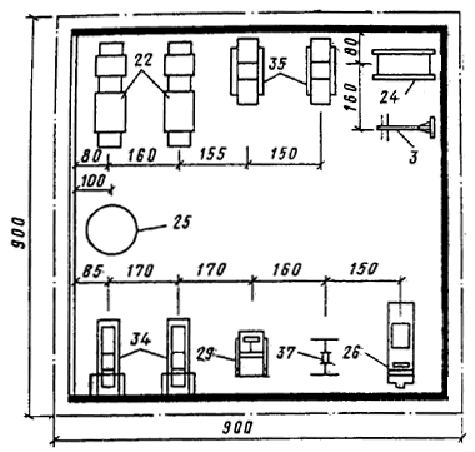

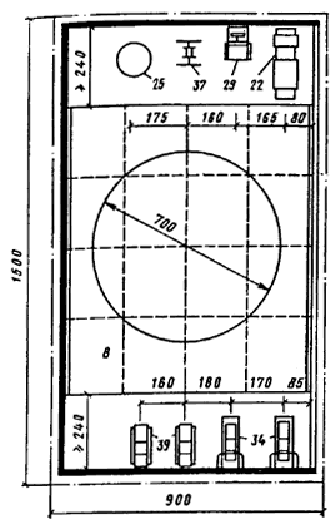

Рис. 6. План помещения размером 9´9 м с расстановкой в нем
тренажеров из набора КАП-2 (размеры в сантиметрах)

Таблица-экспликация оборудования (к рис. 1-6 прил. 8)
