6.3. Сопротивление паропроницанию Rп, кв.м·ч·Па/мг, однослойной или отдельного слоя многослойной ограждающей конструкции следует определять по формуле
|
|
(39)
|
|
где
|
|
- толщина слоя ограждающей конструкции, м;
|
|
|
|
- расчетный коэффициент паропроницаемости материала слоя ограждающей
конструкции, мг/(м·ч·Па), принимаемый по прил. 3*.
|
Сопротивление паропроницанию многослойной ограждающей конструкции (или ее части) равно сумме сопротивлений паропроницанию составляющих ее слоев.
Сопротивление паропроницанию Rп листовых материалов и тонких слоев пароизоляции следует принимать по прил. 11*.
Примечания: 1. Сопротивление паропроницанию воздушных прослоек в
ограждающих конструкциях следует принимать равным нулю независимо от
расположения и толщины этих прослоек.
|
2. Для обеспечения требуемого сопротивления паропроницанию
|
|
ограждающей конструкции следует определять сопротивление
паропроницанию Rп конструкции в пределах от внутренней поверхности
до плоскости возможной конденсации.
3. В помещениях с влажным или мокрым режимом следует
предусматривать пароизоляцию теплоизолируюших уплотнителей
сопряжений элементов ограждающих конструкций (мест примыкания
заполнений проемов к стенам и т.п.) со стороны помещений;
сопротивление паропроницанию в местах таких сопряжений проверяется
из условия ограничения накопления влаги в сопряжениях за период с
отрицательными среднемесячными температурами наружного воздуха на
основании расчета температурного и влажностного полей.
6.4. Не требуется определять сопротивление паропроницанию следующих ограждающих конструкций:
а) однородных (однослойных) наружных стен помещений с сухим или нормальным режимом;
б) двухслойных наружных стен помещений с сухим или нормальным режимом, если внутренний слой стены имеет сопротивление паропроницанию более 1,6 кв.м·ч·Па/мг.
6.5. Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в покрытиях зданий с влажным или мокрым режимом следует предусматривать пароизоляцию (ниже теплоизоляционного слоя), которую следует учитывать при определении сопротивления паропроницанию покрытия в соответствии с п. 6.3.
ПРИЛОЖЕНИЕ 1*

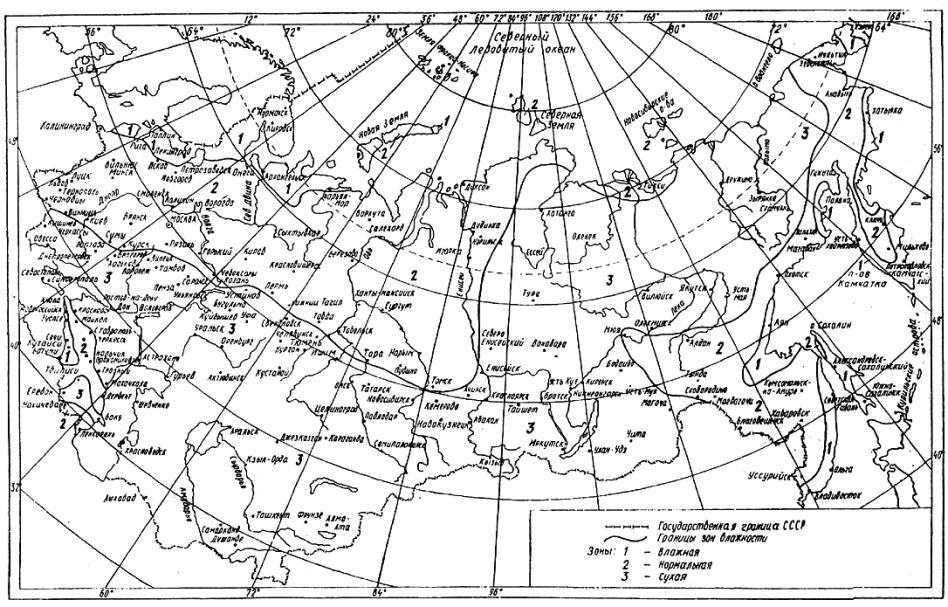

ЗОНЫ ВЛАЖНОСТИ ТЕРРИТОРИИ СССР
ПРИЛОЖЕНИЕ 2
УСЛОВИЯ ЭКСПЛУАТАЦИИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
В ЗАВИСИМОСТИ ОТ ВЛАЖНОСТНОГО РЕЖИМА ПОМЕЩЕНИЙ
И ЗОН ВЛАЖНОСТИ
|
Влажностный режим помещений
(по табл. 1)
|
Условия эксплуатации А и Б
в зонах влажности (по прил. 1*)
|
|
|
сухой
|
нормальный
|
влажный
|
|
Сухой
|
А
|
А
|
Б
|
|
Нормальный
|
А
|
Б
|
Б
|
|
Влажный или мокрый
|
Б
|
Б
|
Б
|
ПРИЛОЖЕНИЕ 3*
ТЕПЛОТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
И КОНСТРУКЦИЙ
|
|
Характеристики
материала
в сухом состоянии
|
Расчетное
массовое
отношение
|
Расчетные коэффициенты
(при условиях эксплуатации
по прил. 2)
|
|
Материал
|
плот-
ность
кг/куб.м
|
удельная
теплоем-
кость
кДж/(кг·°С)
|
коэффи-
циент
тепло-
провод-
ности
Вт/(м·°С)
|
влаги в
материале
(при усло-
виях экс-
плуатации
по прил. 2)
w, %
|
теплопро-
водности
Вт/(м·°С)
|
тепло-
усвоения
(при пе-
риоде
24 ч)
s,
Вт/(кв.м·°С)
|
паро-
прони-
цаемо-
сти
мг/(м·ч·Па)
|
|
|
|
|
|
А
|
Б
|
А
|
Б
|
А
|
Б
|
А, Б
|
|
I. Бетоны и
растворы
|
|
|
|
|
|
|
|
|
|
|
|
А. Бетоны на
природных
плотных
заполнителях
|
|
|
|
|
|
|
|
|
|
|
|
1. Железобетон
|
2500
|
0,84
|
1,69
|
2
|
3
|
1,92
|
2,04
|
17,98
|
18,95
|
0,03
|
|
2. Бетон на гравии
или щебне из
природного
камня
|
2400
|
0,84
|
1,51
|
2
|
3
|
1,74
|
1,86
|
16,77
|
17,88
|
0,03
|
|
Б. Бетоны на
природных
пористых
заполнителях
|
|
|
|
|
|
|
|
|
|
|
|
3. Туфобетон
|
1800
|
0,84
|
0,64
|
7
|
10
|
0,87
|
0,99
|
11,38
|
12,79
|
0,090
|
|
4.
|
"
|
1600
|
0,84
|
0,52
|
7
|
10
|
0,70
|
0,81
|
9,62
|
10,91
|
0,11
|
|
5.
|
"
|
1400
|
0,84
|
0,41
|
7
|
10
|
0,52
|
0,58
|
7,76
|
8,63
|
0,11
|
|
6.
|
"
|
1200
|
0,84
|
0,29
|
7
|
10
|
0,41
|
0,47
|
6,38
|
7,20
|
0,12
|
|
7. Пемзобетон
|
1600
|
0,84
|
0,52
|
4
|
6
|
0,62
|
0,68
|
8,54
|
9,30
|
0,075
|
|
8.
|
"
|
1400
|
0,84
|
0,42
|
4
|
6
|
0,49
|
0,54
|
7,10
|
7,76
|
0,083
|
|
9.
|
"
|
1200
|
0,84
|
0,34
|
4
|
6
|
0,40
|
0,43
|
5,94
|
6,41
|
0,098
|
|
10.
|
"
|
1000
|
0,84
|
0,26
|
4
|
6
|
0,30
|
0,34
|
4,69
|
5,20
|
0,11
|
|
11.
|
"
|
800
|
0,84
|
0,19
|
4
|
6
|
0,22
|
0,26
|
3,60
|
4,07
|
0,12
|
|
12. Бетон нa
вулканическом
шлаке
|
1600
|
0,84
|
0,52
|
7
|
10
|
0,64
|
0,70
|
9,20
|
10,14
|
0,075
|
|
13. То же
|
1400
|
0,84
|
0,41
|
7
|
10
|
0,52
|
0,58
|
7,76
|
8,63
|
0,083
|
|
14.
|
"
|
1200
|
0,84
|
0,33
|
7
|
10
|
0,41
|
0,47
|
6,38
|
7,20
|
0,090
|
|
15.
|
"
|
1000
|
0,84
|
0,24
|
7
|
10
|
0,29
|
0,35
|
4,90
|
5,67
|
0,098
|
|
16.
|
"
|
800
|
0,84
|
0,20
|
7
|
10
|
0,23
|
0,29
|
3,90
|
4,61
|
0,11
|
|
В. Бетоны на
искусственных
пористых
заполнителях
|
|
|
|
|
|
|
|
|
|
|
|
17. Керамзито-
бетон на ке-
рамзитовом
песке и ке-
рамзитопено-
бетон
|
1800
|
0,84
|
0,66
|
5
|
10
|
0,80
|
0,92
|
10,50
|
12,33
|
0,090
|
|
18. То же
|
1600
|
0,84
|
0,58
|
5
|
10
|
0,67
|
0,79
|
9,06
|
10,77
|
0,090
|
|
19.
|
"
|
1400
|
0,84
|
0,47
|
5
|
10
|
0,56
|
0,65
|
7,75
|
9,14
|
0,098
|
|
20.
|
"
|
1200
|
0,84
|
0,36
|
5
|
10
|
0,44
|
0,52
|
6,36
|
7,57
|
0,11
|
|
21.
|
"
|
1000
|
0,84
|
0,27
|
5
|
10
|
0,33
|
0,41
|
5,03
|
6,13
|
0,14
|
|
22.
|
"
|
800
|
0,84
|
0,21
|
5
|
10
|
0,24
|
0,31
|
3,83
|
4,77
|
0,19
|
|
23.
|
"
|
600
|
0,84
|
0,16
|
5
|
10
|
0,20
|
0,26
|
3,03
|
3,78
|
0,26
|
|
24.
|
"
|
500
|
0,84
|
0,14
|
5
|
10
|
0,17
|
0,23
|
2,55
|
3,25
|
0,30
|
|
25. Керамзито-
бетон на квар-
цевом песке с
поризацией
|
1200
|
0,84
|
0,41
|
4
|
8
|
0,52
|
0,58
|
6,77
|
7,72
|
0,075
|
|
26. То же
|
1000
|
0,84
|
0,33
|
4
|
8
|
0,41
|
0,47
|
5,49
|
6,35
|
0,075
|
|
27.
|
"
|
800
|
0,84
|
0,23
|
4
|
8
|
0,29
|
0,35
|
4,13
|
4,90
|
0,075
|
|
28. Керамзито-
бетон на
перлитовом
песке
|
1000
|
0,84
|
0,28
|
9
|
13
|
0,35
|
0,41
|
5,57
|
6,43
|
0,15
|
|
29. То же
|
800
|
0,84
|
0,22
|
9
|
13
|
0,29
|
0,35
|
4,54
|
5,32
|
0,17
|
|
30. Шунгизито-
бетон
|
1400
|
0,84
|
0,49
|
4
|
7
|
0,56
|
0,64
|
7,59
|
8,60
|
0,098
|
|
31.
|
"
|
1200
|
0,84
|
0,36
|
4
|
7
|
0,44
|
0,50
|
6,23
|
7,04
|
0,11
|
|
32.
|
"
|
1000
|
0,84
|
0,27
|
4
|
7
|
0,33
|
0,38
|
4,92
|
5,60
|
0,14
|
|
33. Перлито-
бетон
|
1200
|
0,84
|
0,29
|
10
|
15
|
0,44
|
0,50
|
6,96
|
8,01
|
0,15
|
|
34.
|
"
|
1000
|
0,84
|
0,22
|
10
|
15
|
0,33
|
0,38
|
5,50
|
6,38
|
0,19
|
|
35.
|
"
|
800
|
0,84
|
0,16
|
10
|
15
|
0,27
|
0,33
|
4,45
|
5,32
|
0,26
|
|
36.
|
"
|
600
|
0,84
|
0,12
|
10
|
15
|
0,19
|
0,23
|
3,24
|
3,84
|
0,30
|
|
37. Шлакопемзо-
бетон
(термозито-
бетон)
|
1800
|
0,84
|
0,52
|
5
|
8
|
0,63
|
0,76
|
9,32
|
10,83
|
0,075
|
|
38. То же
|
1600
|
0,84
|
0,41
|
5
|
8
|
0,52
|
0,63
|
7,98
|
9,29
|
0,090
|
|
39.
|
"
|
1400
|
0,84
|
0,35
|
5
|
8
|
0,44
|
0,52
|
6,87
|
7,90
|
0,098
|
|
40.
|
"
|
1200
|
0,84
|
0,29
|
5
|
8
|
0,37
|
0,44
|
5,83
|
6,73
|
0,11
|
|
41.
|
"
|
1000
|
0,84
|
0,23
|
5
|
8
|
0,31
|
0,37
|
4,87
|
5,63
|
0,11
|
|
42. Шлакопемзо-
пено- и шлако-
пемзогазо-
бетон
|
1600
|
0,84
|
0,47
|
8
|
11
|
0,63
|
0,70
|
9,29
|
10,31
|
0,09
|
|
43. То же
|
1400
|
0,84
|
0,35
|
8
|
11
|
0,52
|
0,58
|
7,90
|
8,78
|
0,098
|
|
44.
|
"
|
1200
|
0,84
|
0,29
|
8
|
11
|
0,41
|
0,47
|
6,49
|
7,31
|
0,11
|
|
45.
|
"
|
1000
|
0,84
|
0,23
|
8
|
11
|
0,35
|
0,41
|
5,48
|
6,24
|
0,11
|
|
46.
|
"
|
800
|
0,84
|
0,17
|
8
|
11
|
0,29
|
0,35
|
4,46
|
5,15
|
0,13
|
|
47. Бетон на до-
менных гра-
нулирован-
ных шлаках
|
1800
|
0,84
|
0,58
|
5
|
8
|
0,70
|
0,81
|
9,82
|
11,18
|
0,083
|
|
48. То же
|
1600
|
0,84
|
0,47
|
5
|
8
|
0,58
|
0,64
|
8,43
|
9,37
|
0,09
|
|
49.
|
"
|
1400
|
0,84
|
0,41
|
5
|
8
|
0,52
|
0,58
|
7,46
|
8,34
|
0,098
|
|
50.
|
"
|
1200
|
0,84
|
0,35
|
5
|
8
|
0,47
|
0,52
|
6,57
|
7,31
|
0,11
|
|
51. Аглопорито-
бетон и бето-
ны на топлив-
ных (котель-
ных) шлаках
|
1800
|
0,84
|
0,70
|
5
|
8
|
0,85
|
0,93
|
10,82
|
11,98
|
0,075
|
|
52. То же
|
1600
|
0,84
|
0,58
|
5
|
8
|
0,72
|
0,78
|
9,39
|
10,34
|
0,083
|
|
53.
|
"
|
1400
|
0,84
|
0,47
|
5
|
8
|
0,59
|
0,65
|
7,92
|
8,83
|
0,09
|
|
54.
|
"
|
1200
|
0,84
|
0,35
|
5
|
8
|
0,48
|
0,54
|
6,64
|
7,45
|
0,11
|
|
55.
|
"
|
1000
|
0,84
|
0,29
|
5
|
8
|
0,38
|
0,44
|
5,39
|
6,14
|
0,14
|
|
56. Бетон на
зольном
гравии
|
1400
|
0,84
|
0,47
|
5
|
8
|
0,52
|
0,58
|
7,46
|
8,34
|
0,09
|
|
57. То же
|
1200
|
0,84
|
0,35
|
5
|
8
|
0,41
|
0,47
|
6,14
|
6,95
|
0,11
|
|
58.
|
"
|
1000
|
0,84
|
0,24
|
5
|
8
|
0,30
|
0,35
|
4,79
|
5,48
|
0,12
|
|
59. Вермикулито-
бетон
|
800
|
0,84
|
0,21
|
8
|
13
|
0,23
|
0,26
|
3,97
|
4,58
|
-
|
|
60.
|
"
|
600
|
0,84
|
0,14
|
8
|
13
|
0,16
|
0,17
|
2,87
|
3,21
|
0,15
|
|
61.
|
"
|
400
|
0,84
|
0,09
|
8
|
13
|
0,11
|
0,13
|
1,94
|
2,29
|
0,19
|
|
62.
|
"
|
300
|
0,84
|
0,08
|
8
|
13
|
0,09
|
0,11
|
1,52
|
1,83
|
0,23
|
|
Г. Бетоны
ячеистые
|
|
|
|
|
|
|
|
|
|
|
|
63. Газо- и пено-
бетон, газо- и
пеносиликат
|
1000
|
0,84
|
0,29
|
10
|
15
|
0,41
|
0,47
|
6,13
|
7,09
|
0,11
|
|
64. То же
|
800
|
0,84
|
0,21
|
10
|
15
|
0,33
|
0,37
|
4,92
|
5,63
|
0,14
|
|
65.
|
"
|
600
|
0,84
|
0,14
|
8
|
12
|
0,22
|
0,26
|
3,36
|
3,91
|
0,17
|
|
66.
|
"
|
400
|
0,84
|
0,11
|
8
|
12
|
0,14
|
0,15
|
2,19
|
2,42
|
0,23
|
|
67.
|
"
|
300
|
0,84
|
0,08
|
8
|
12
|
0,11
|
0,13
|
1,68
|
1,95
|
0,26
|
|
68. Газо- и пено-
золобетон
|
1200
|
0,84
|
0,29
|
15
|
22
|
0,52
|
0,58
|
8,17
|
9,46
|
0,075
|
|
69. То же
|
1000
|
0,84
|
0,23
|
15
|
22
|
0,44
|
0,50
|
6,86
|
8,01
|
0,098
|
|
70.
|
"
|
800
|
0,84
|
0,17
|
15
|
22
|
0,35
|
0,41
|
5,48
|
6,49
|
0,12
|
|
Д. Цементные,
известковые
и гипсовые
растворы
|
|
|
|
|
|
|
|
|
|
|
|
71. Цементно-
песчаный
|
1800
|
0,84
|
0,58
|
2
|
4
|
0,76
|
0,93
|
9,60
|
11,09
|
0,09
|
|
72. Сложный (пе-
сок, известь,
цемент)
|
1700
|
0,84
|
0,52
|
2
|
4
|
0,70
|
0,87
|
8,95
|
10,42
|
0,098
|
|
73. Известково-
песчаный
|
1600
|
0,84
|
0,47
|
2
|
4
|
0,70
|
0,81
|
8,69
|
9,76
|
0,12
|
|
74. Цементно-
шлаковый
|
1400
|
0,84
|
0,41
|
2
|
4
|
0,52
|
0,64
|
7,00
|
8,11
|
0,11
|
|
75.
|
"
|
1200
|
0,84
|
0,35
|
2
|
4
|
0,47
|
0,58
|
6,16
|
7,15
|
0,14
|
|
76. Цементно-
перлитовый
|
1000
|
0,84
|
0,21
|
7
|
12
|
0,26
|
0,30
|
4,64
|
5,42
|
0,15
|
|
77.
|
"
|
800
|
0,84
|
0,16
|
7
|
12
|
0,21
|
0,26
|
3,73
|
4,51
|
0,16
|
|
78. Гипсо-
перлитовый
|
600
|
0,84
|
0,14
|
10
|
15
|
0,19
|
0,23
|
3,24
|
3,84
|
0,17
|
|
79. Поризован-
ный гипсо-
перлитовый
|
500
|
0,84
|
0,12
|
6
|
10
|
0,15
|
0,19
|
2,44
|
2,95
|
0,43
|
|
80. То же
|
400
|
0,84
|
0,09
|
6
|
10
|
0,13
|
0,15
|
2,03
|
2,35
|
0,53
|
|
81. Плиты из
гипса
|
1200
|
0,84
|
0,35
|
4
|
6
|
0,41
|
0,47
|
6,01
|
6,70
|
0,098
|
|
82. То же
|
1000
|
0,84
|
0,23
|
4
|
6
|
0,29
|
0,35
|
4,62
|
5,28
|
0,11
|
|
83. Листы гипсо-
вые обшивоч-
ные (сухая
штукатурка)
|
800
|
0,84
|
0,15
|
4
|
6
|
0,19
|
0,21
|
3,34
|
3,66
|
0,075
|
|
II. Кирпичная
кладка и
облицовка
природным
камнем
|
|
|
|
|
|
|
|
|
|
|
|
А. Кирпичная
кладка из
сплошного
кирпича
|
|
|
|
|
|
|
|
|
|
|
|
84. Глиняного
обыкновен-
ного
(ГОСТ 530-80)
на цементно-
песчаном
растворе
|
1800
|
0,88
|
0,56
|
1
|
2
|
0,70
|
0,81
|
9,20
|
10,12
|
0,11
|
|
85. Глиняного
обыкновен-
ного на
цементно-
шлаковом
растворе
|
1700
|
0,88
|
0,52
|
1,5
|
3
|
0,64
|
0,76
|
8,64
|
9,70
|
0,12
|
|
86. Глиняного
обыкновен-
ного на
цементно-
перлитовом
растворе
|
1600
|
0,88
|
0,47
|
2
|
4
|
0,58
|
0,70
|
8,08
|
9,23
|
0,15
|
|
87. Силикатного
(ГОСТ 379-79)
на цементно-
песчаном
растворе
|
1800
|
0,88
|
0,70
|
2
|
4
|
0,76
|
0,87
|
9,77
|
10,90
|
0,11
|
|
88. Трепельного
(ГОСТ 648-73)
на цементно-
песчаном
растворе
|
1200
|
0,88
|
0,35
|
2
|
4
|
0,47
|
0,52
|
6,26
|
6,49
|
0,19
|
|
89. То же
|
1000
|
0,88
|
0,29
|
2
|
4
|
0,41
|
0,47
|
5,35
|
5,96
|
0,23
|
|
90. Шлaкового
на цементно-
песчаном
растворе
|
1500
|
0,88
|
0,52
|
1,5
|
3
|
0,64
|
0,70
|
8,12
|
8,76
|
0,11
|
|
Б. Кирпичная
кладка из
кирпича ке-
рамического
и силикатного
пустотного
|
|
|
|
|
|
|
|
|
|
|
|
91. Керамическо-
го пустотного
плотностью
1400 кг/куб.м
(брутто) на
цементно-
песчаном
растворе
|
1600
|
0,88
|
0,47
|
1
|
2
|
0,58
|
0,64
|
7,91
|
8,48
|
0,14
|
|
92. Керамическо-
го пустотного
плотностью
1300 кг/куб.м
(брутто) на
цементно-
песчаном
растворе
|
1400
|
0,88
|
0,41
|
1
|
2
|
0,52
|
0,58
|
7,01
|
7,56
|
0,16
|
|
93. Керамическо-
го пустотного
плотностью
1000 кг/куб.м
(брутто) на
цементно-
песчаном
растворе
|
1200
|
0,88
|
0,35
|
1
|
2
|
0,47
|
0,52
|
6,16
|
6,62
|
0,17
|
|
94. Силикатного
одиннадцати-
пустотного на
цементно-
песчаном
растворе
|
1500
|
0,88
|
0,64
|
2
|
4
|
0,70
|
0,81
|
8,59
|
9,63
|
0,13
|
|
95. Силикатного
четырнадца-
типустотного
на цементно-
песчаном
растворе
|
1400
|
0,88
|
0,52
|
2
|
4
|
0,64
|
0,76
|
7,93
|
9,01
|
0,14
|
|
В. Облицовка
природным
камнем
|
|
|
|
|
|
|
|
|
|
|
|
96. Гранит, гнейс
и базальт
|
2800
|
0,88
|
3,49
|
0
|
0
|
3,49
|
3,49
|
25,04
|
25,04
|
0,008
|
|
97. Мрамор
|
2800
|
0,88
|
2,91
|
0
|
0
|
2,91
|
2,91
|
22,86
|
22,86
|
0,008
|
|
98. Известняк
|
2000
|
0,88
|
0,93
|
2
|
3
|
1,16
|
1,28
|
12,77
|
13,70
|
0,06
|
|
99.
|
"
|
1800
|
0,88
|
0,70
|
2
|
3
|
0,93
|
1,05
|
10,85
|
11,77
|
0,075
|
|
100.
|
"
|
1600
|
0,88
|
0,58
|
2
|
3
|
0,73
|
0,81
|
9,06
|
9,75
|
0,09
|
|
101.
|
"
|
1400
|
0,88
|
0,49
|
2
|
3
|
0,56
|
0,58
|
7,42
|
7,72
|
0,11
|
|
102. Туф
|
2000
|
0,88
|
0,76
|
3
|
5
|
0,93
|
1,05
|
11,68
|
12,92
|
0,075
|
|
103.
|
"
|
1800
|
0,88
|
0,56
|
3
|
5
|
0,70
|
0,81
|
9,61
|
10,76
|
0,083
|
|
104.
|
"
|
1600
|
0,88
|
0,41
|
3
|
5
|
0,52
|
0,64
|
7,81
|
9,02
|
0,09
|
|
105.
|
"
|
1400
|
0,88
|
0,33
|
3
|
5
|
0,43
|
0,52
|
6,64
|
7,60
|
0,098
|
|
106.
|
"
|
1200
|
0,88
|
0,27
|
3
|
5
|
0,35
|
0,41
|
5,55
|
6,25
|
0,11
|
|
107.
|
"
|
1000
|
0,88
|
0,21
|
3
|
5
|
0,24
|
0,29
|
4,20
|
4,80
|
0,11
|
|
III. Дерево, изде-
лия из него и
других природ-
ных органичес-
ких материалов
|
|
|
|
|
|
|
|
|
|
|
|
108. Сосна и ель
поперек
волокон
(ГОСТ
8486-66**,
ГОСТ
9463-72*)
|
500
|
2,30
|
0,09
|
15
|
20
|
0,14
|
0,18
|
3,87
|
4,54
|
0,06
|
|
109. Сосна и ель
вдоль воло-
кон
|
500
|
2,30
|
0,18
|
15
|
20
|
0,29
|
0,35
|
5,56
|
6,33
|
0,32
|
|
110. Дуб поперек
волокон
(ГОСТ
9462-71*,
ГОСТ
2695-83)
|
700
|
2,30
|
0,10
|
10
|
15
|
0,18
|
0,23
|
5,00
|
5,86
|
0,05
|
|
111. Дуб вдоль
волокон
|
700
|
2,30
|
0,23
|
10
|
15
|
0,35
|
0,41
|
6,9
|
7,83
|
0,30
|
|
112. Фанера
клееная
(ГОСТ
3916-69)
|
600
|
2,30
|
0,12
|
10
|
13
|
0,15
|
0,18
|
4,22
|
4,73
|
0,02
|
|
113. Картон обли-
цовочный
|
1000
|
2,30
|
0,18
|
5
|
10
|
0,21
|
0,23
|
6,20
|
6,75
|
0,06
|
|
114. Картон строи-
тельный мно-
гослойный
(ГОСТ
4408-75*)
|
650
|
2,30
|
0,13
|
6
|
12
|
0,15
|
0,18
|
4,26
|
4,89
|
0,083
|
|
115. Плиты дре-
весно-волок-
нистые и дре-
весно-стру-
жечные
(ГОСТ
4598-74*,
ГОСТ
10632-77*)
|
1000
|
2,30
|
0,15
|
10
|
12
|
0,23
|
0,29
|
6,75
|
7,70
|
0,12
|
|
116. То же
|
800
|
2,30
|
0,13
|
10
|
12
|
0,19
|
0,23
|
5,49
|
6,13
|
0,12
|
|
117. Плиты дре-
весно-волок-
нистые и дре-
весно-стру-
жечные
(ГОСТ
4598-74*,
ГОСТ
10632-77*)
|
600
|
2,30
|
0,11
|
10
|
12
|
0,13
|
0,16
|
3,93
|
4,43
|
0,13
|
|
118. То же
|
400
|
2,30
|
0,08
|
10
|
12
|
0,11
|
0,13
|
2,95
|
3,26
|
0,19
|
|
119.
|
"
|
200
|
2,30
|
0,06
|
10
|
12
|
0,07
|
0,08
|
1,67
|
1,81
|
0,24
|
|
120. Плиты фибро-
литовые
(ГОСТ
8928-81)
и арболит
(ГОСТ
19222-84)
на портланд-
цементе
|
800
|
2,30
|
0,16
|
10
|
15
|
0,24
|
0,30
|
6,17
|
7,16
|
0,11
|
|
121. То же
|
600
|
2,30
|
0,12
|
10
|
15
|
0,18
|
0,23
|
4,63
|
5,43
|
0,11
|
|
122.
|
"
|
400
|
2,30
|
0,08
|
10
|
15
|
0,13
|
0,16
|
3,21
|
3,70
|
0,26
|
|
123.
|
"
|
300
|
2,30
|
0,07
|
10
|
15
|
0,11
|
0,14
|
2,56
|
2,99
|
0,30
|
|
124. Плиты камы-
шитовые
|
300
|
2,30
|
0,07
|
10
|
15
|
0,09
|
0,14
|
2,31
|
2,99
|
0,45
|
|
125. То же
|
200
|
2,30
|
0,06
|
10
|
15
|
0,07
|
0,09
|
1,67
|
1,96
|
0,49
|
|
126. Плиты торфя-
ные тепло-
изоляцион-
ные
(ГОСТ
4861-74)
|
300
|
2,30
|
0,064
|
15
|
20
|
0,07
|
0,08
|
2,12
|
2,34
|
0,19
|
|
127. То же
|
200
|
2,30
|
0,052
|
15
|
20
|
0,06
|
0,064
|
1,60
|
1,71
|
0,49
|
|
128. Пакля
|
150
|
2,30
|
0,05
|
7
|
12
|
0,06
|
0,07
|
1,30
|
1,47
|
0,49
|
|
IV. Теплоизоля-
ционные ма-
териалы
|
|
|
|
|
|
|
|
|
|
|
|
А. Минераловат-
ные и стекло-
волокнистые
|
|
|
|
|
|
|
|
|
|
|
|
129. Маты мине-
раловатные
прошивные
(ГОСТ
21880-76)
и на синте-
тическом
связующем
(ГОСТ
9573-82)
|
125
|
0,84
|
0,056
|
2
|
5
|
0,064
|
0,07
|
0,73
|
0,82
|
0,30
|
|
130. То же
|
75
|
0,84
|
0,052
|
2
|
5
|
0,06
|
0,064
|
0,55
|
0,61
|
0,49
|
|
131.
|
"
|
50
|
0,84
|
0,048
|
2
|
5
|
0,052
|
0,06
|
0,42
|
0,48
|
0,53
|
|
132. Плиты мяг-
кие, полу-
жесткие и
жесткие ми-
нераловат-
ные на син-
тетическом
и битумном
связующих
(ГОСТ
9573-82,
ГОСТ
10140-80,
ГОСТ
12394-66)
|
350
|
0,84
|
0,091
|
2
|
5
|
0,09
|
0,11
|
1,46
|
1,72
|
0,38
|
|
133. То же
|
300
|
0,84
|
0,084
|
2
|
5
|
0,087
|
0,09
|
1,32
|
1,44
|
0,41
|
|
134.
|
"
|
200
|
0,84
|
0,070
|
2
|
5
|
0,076
|
0,08
|
1,01
|
1,11
|
0,49
|
|
135.
|
"
|
100
|
0,84
|
0,056
|
2
|
5
|
0,06
|
0,07
|
0,64
|
0,73
|
0,56
|
|
136.
|
"
|
50
|
0,84
|
0,048
|
2
|
5
|
0,052
|
0,06
|
0,42
|
0,48
|
0,60
|
|
137. Плиты мине-
раловатные
повышенной
жесткости на
органофос-
фатном свя-
зующем (ТУ
21-РСФСР-
3-72-76)
|
200
|
0,84
|
0,064
|
1
|
2
|
0,07
|
0,076
|
0,94
|
1,01
|
0,45
|
|
138. Плиты полу-
жесткие ми-
нераловат-
ные на крах-
мальном
связующем
(ТУ
400-1-61-74
Мосгорис-
полкома)
|
200
|
0,84
|
0,07
|
2
|
5
|
0,076
|
0,08
|
1,01
|
1,11
|
0,38
|
|
139. То же
|
125
|
0,84
|
0,056
|
2
|
5
|
0,06
|
0,064
|
0,70
|
0,78
|
0,38
|
|
140. Плиты из
стеклянного
штапельного
волокна на
синтетичес-
ком связую-
щем
(ГОСТ
10499-78)
|
50
|
0,84
|
0,056
|
2
|
5
|
0,06
|
0,064
|
0,44
|
0,50
|
0,60
|
|
141. Маты и поло-
сы из стек-
лянного во-
локна про-
шивные (ТУ
21-23-72-75)
|
150
|
0,84
|
0,061
|
2
|
5
|
0,064
|
0,07
|
0,80
|
0,90
|
0,53
|
|
Б. Полимерные
|
|
|
|
|
|
|
|
|
|
|
|
142. Пенополи-
стирол (ТУ
6-05-11-78-78)
|
150
|
1,34
|
0,05
|
1
|
5
|
0,052
|
0,06
|
0,89
|
0,99
|
0,05
|
|
143. То же
|
100
|
1,34
|
0,041
|
2
|
10
|
0,041
|
0,052
|
0,65
|
0,82
|
0,05
|
|
144. Пенополи-
стирол
(ГОСТ
15588-70*)
|
40
|
1,34
|
0,038
|
2
|
10
|
0,041
|
0,05
|
0,41
|
0,49
|
0,05
|
|
145. Пенопласт
ПХВ-1 (ТУ
6-05-1179-75)
и ПВ-1 (ТУ
6-05-1158-78)
|
125
|
1,26
|
0,052
|
2
|
10
|
0,06
|
0,064
|
0,86
|
0,99
|
0,23
|
|
146. То же
|
100
и
менее
|
1,26
|
0,041
|
2
|
10
|
0,05
|
0,052
|
0,68
|
0,80
|
0,23
|
|
147. Пенополи-
уретан
(ТУ В-56-70,
ТУ 67-98-75,
ТУ 67-87-75)
|
80
|
1,47
|
0,041
|
2
|
5
|
0,05
|
0,05
|
0,67
|
0,70
|
0,05
|
|
148. То же
|
60
|
1,47
|
0,035
|
2
|
5
|
0,041
|
0,041
|
0,53
|
0,55
|
0,05
|
|
149.
|
"
|
40
|
1,47
|
0,029
|
2
|
5
|
0,04
|
0,04
|
0,40
|
0,42
|
0,05
|
|
150. Плиты из
резольно-
фенол-
формальде-
гидного пено-
пласта
(ГОСТ
20916-75)
|
100
|
1,68
|
0,047
|
5
|
20
|
0,052
|
0,076
|
0,85
|
1,18
|
0,15
|
|
151. То же
|
75
|
1,68
|
0,043
|
5
|
20
|
0,05
|
0,07
|
0,72
|
0,98
|
0,23
|
|
152.
|
"
|
50
|
1,68
|
0,041
|
5
|
20
|
0,05
|
0,064
|
0,59
|
0,77
|
0,23
|
|
153.
|
"
|
40
|
1,68
|
0,038
|
5
|
20
|
0,041
|
0,06
|
0,48
|
0,66
|
0,23
|
|
154. Перлито-
пластбетон
(ТУ
480-1-145-74)
|
200
|
1,05
|
0,041
|
2
|
3
|
0,052
|
0,06
|
0,93
|
1,01
|
0,008
|
|
155. То же
|
100
|
1,05
|
0,035
|
2
|
3
|
0,041
|
0,05
|
0,58
|
0,66
|
0,008
|
|
156. Перлитофоc-
фогелевые
изделия
(ГОСТ
21500-76)
|
300
|
1,05
|
0,076
|
3
|
12
|
0,08
|
0,12
|
1,43
|
2,02
|
0,20
|
|
157. То же
|
200
|
1,05
|
0,064
|
3
|
12
|
0,07
|
0,09
|
1,10
|
1,43
|
0,23
|
|
В. Засыпки
|
|
|
|
|
|
|
|
|
|
|
|
158. Гравий ке-
рамзитовый
(ГОСТ
9759-83)
|
800
|
0,84
|
0,18
|
2
|
3
|
0,21
|
0,23
|
3,36
|
3,60
|
0,21
|
|
159. То же
|
600
|
0,84
|
0,14
|
2
|
3
|
0,17
|
0,20
|
2,62
|
2,91
|
0,23
|
|
160.
|
"
|
400
|
0,84
|
0,12
|
2
|
3
|
0,13
|
0,14
|
1,87
|
1,99
|
0,24
|
|
161.
|
"
|
300
|
0,84
|
0,108
|
2
|
3
|
0,12
|
0,13
|
1,56
|
1,66
|
0,25
|
|
162.
|
"
|
200
|
0,84
|
0,099
|
2
|
3
|
0,11
|
0,12
|
1,22
|
1,30
|
0,26
|
|
163. Гравий шун-
гизитовый
(ГОСТ
19345-83)
|
800
|
0,84
|
0,16
|
2
|
4
|
0,20
|
0,23
|
3,28
|
3,68
|
0,21
|
|
164. То же
|
600
|
0,84
|
0,13
|
2
|
4
|
0,16
|
0,20
|
2,54
|
2,97
|
0,22
|
|
165.
|
"
|
400
|
0,84
|
0,11
|
2
|
4
|
0,13
|
0,14
|
1,87
|
2,03
|
0,23
|
|
166. Щебень из
доменного
шлака
(ГОСТ
5578-76),
шлаковой
пемзы
(ГОСТ
9760-75)
и аглопорита
(ГОСТ
11991-83)
|
800
|
0,84
|
0,18
|
2
|
3
|
0,21
|
0,26
|
3,36
|
3,83
|
0,21
|
|
167. То же
|
600
|
0,84
|
0,15
|
2
|
3
|
0,18
|
0,21
|
2,70
|
2,98
|
0,23
|
|
168.
|
"
|
400
|
0,84
|
1,122
|
2
|
3
|
0,14
|
0,16
|
1,94
|
2,12
|
0,24
|
|
169. Щебень и
песок из
перлита
вспученного
(ГОСТ
10832-83)
|
600
|
0,84
|
0,11
|
1
|
2
|
0,111
|
0,12
|
2,07
|
2,20
|
0,26
|
|
170. То же
|
400
|
0,84
|
0,076
|
1
|
2
|
0,087
|
0,09
|
1,50
|
1,56
|
0,30
|
|
171.
|
"
|
200
|
0,84
|
0,064
|
1
|
2
|
0,076
|
0,08
|
0,99
|
1,04
|
0,34
|
|
172. Вермикулит
вспученный
(ГОСТ
12865-67)
|
200
|
0,84
|
0,076
|
1
|
3
|
0,09
|
0,11
|
1,08
|
1,24
|
0,23
|
|
173. То же
|
100
|
0,84
|
0,064
|
1
|
3
|
0,076
|
0,08
|
0,70
|
0,75
|
0,30
|
|
174. Песок для
строитель-
ных работ
(ГОСТ
8736-77*)
|
1600
|
0,84
|
0,35
|
1
|
2
|
0,47
|
0,58
|
6,95
|
7,91
|
0,17
|
|
Г. Пеностекло
или газостекло
|
|
|
|
|
|
|
|
|
|
|
|
175. Пеностекло
или газо-
стекло (ТУ
21-БССР-86-73)
|
400
|
0,84
|
0,11
|
1
|
2
|
0,12
|
0,14
|
1,76
|
1,94
|
0,02
|
|
176. То же
|
300
|
0,84
|
0,09
|
1
|
2
|
0,11
|
0,12
|
1,46
|
1,56
|
0,02
|
|
177.
|
"
|
200
|
0,84
|
0,07
|
1
|
2
|
0,08
|
0,09
|
1,01
|
1,10
|
0,03
|
|
V. Материалы
кровельные,
гидроизоляци-
онные, обли-
цовочные и
рулонные по-
крытия для
полов
|
|
|
|
|
|
|
|
|
|
|
|
А. Асбестоцемент-
ные
|
|
|
|
|
|
|
|
|
|
|
|
178. Листы асбес-
тоцементные
плоские
(ГОСТ
18124-75*)
|
1800
|
0,84
|
0,35
|
2
|
3
|
0,47
|
0,52
|
7,55
|
8,12
|
0,03
|
|
179. То же
|
1600
|
0,84
|
0,23
|
2
|
3
|
0,35
|
0,41
|
6,14
|
6,80
|
0,03
|
|
Б. Битумные
|
|
|
|
|
|
|
|
|
|
|
|
180. Битумы неф-
тяные строи-
тельные и
кровельные
(ГОСТ
6617-76*,
ГОСТ
9548-74*)
|
1400
|
1,68
|
0,27
|
0
|
0
|
0,27
|
0,27
|
6,80
|
6,80
|
0,008
|
|
181. То же
|
1200
|
1,68
|
0,22
|
0
|
0
|
0,22
|
0,22
|
5,69
|
5,69
|
0,008
|
|
182.
|
"
|
1000
|
1,68
|
0,17
|
0
|
0
|
0,17
|
0,17
|
4,56
|
4,56
|
0,008
|
|
183. Асфальто-
бетон
(ГОСТ
9128-84)
|
2100
|
1,68
|
1,05
|
0
|
0
|
1,05
|
1,05
|
16,43
|
16,43
|
0,008
|
|
184. Изделия из
вспученного
перлита
на битумном
связующем
(ГОСТ
16136-80)
|
400
|
1,68
|
0,111
|
1
|
2
|
0,12
|
0,13
|
2,45
|
2,59
|
0,04
|
|
185. То же
|
300
|
1,68
|
0,087
|
1
|
2
|
0,09
|
0,099
|
1,84
|
1,95
|
0,04
|
|
186. Рубероид
(ГОСТ
10923-82),
пергамин
(ГОСТ
2697-83),
толь
(ГОСТ
10999-76*)
|
600
|
1,68
|
0,17
|
0
|
0
|
0,17
|
0,17
|
3,53
|
3,53
|
См.
прил.
11*
|
|
В. Линолеумы
|
|
|
|
|
|
|
|
|
|
|
|
187. Линолеум
поливинил-
хлоридный
многослой-
ный
(ГОСТ
14632-79)
|
1800
|
1,47
|
0,38
|
0
|
0
|
0,38
|
0,38
|
8,56
|
8,56
|
0,002
|
|
188. То же
|
1600
|
1,47
|
0,33
|
0
|
0
|
0,33
|
0,33
|
7,52
|
7,52
|
0,002
|
|
189. Линолеум
поливинил-
хлоридный
на тканевой
подоснове
(ГОСТ
7251-77)
|
1800
|
1,47
|
0,35
|
0
|
0
|
0,35
|
0,35
|
8,22
|
8,22
|
0,002
|
|
190. То же
|
1600
|
1,47
|
0,29
|
0
|
0
|
0,29
|
0,29
|
7,05
|
7,05
|
0,002
|
|
191.
|
"
|
1400
|
1,47
|
0,23
|
0
|
0
|
0,23
|
0,23
|
5,87
|
5,87
|
0,002
|
|
VI. Металлы и
стекло
|
|
|
|
|
|
|
|
|
|
|
|
192. Сталь
стержневая
арматурная
(ГОСТ
10884-81)
|
7850
|
0,482
|
58
|
0
|
0
|
58
|
58
|
126,5
|
126,5
|
0
|
|
193. Чугун
|
7200
|
0,482
|
50
|
0
|
0
|
50
|
50
|
112,5
|
112,5
|
0
|
|
194. Алюминий
(ГОСТ
22233-83)
|
2600
|
0,84
|
221
|
0
|
0
|
221
|
221
|
187,6
|
187,6
|
0
|
|
195. Медь
(ГОСТ
859-78*)
|
8500
|
0,42
|
407
|
0
|
0
|
407
|
407
|
326
|
326
|
0
|
|
196. Стекло окон-
ное
(ГОСТ
111-78)
|
2500
|
0,84
|
0,76
|
0
|
0
|
0,76
|
0,76
|
10,79
|
10,79
|
0
|
|
|
|
Примечания: 1. Расчетные значения коэффициента теплоусвоения (при периоде 24 ч) материала
|
|
в конструкции вычислены по формуле
|
|
, где
|
|
|
принимают по соответствующим графам настоящего приложения.
2. Характеристики материалов в сухом состоянии приведены при массовом отношении влаги в материале w, %, равном нулю.
|
|
