СНиП II-12-77 от 1978-07-01 Нормы проектирования. Глава 12. Защита от шума. Часть 2

4.4. Октавные уровни звукового давления L в дБ в расчетных точках помещений, в которых несколько источников шума, следует определять:

а) в зоне прямого и отраженного звука по формуле

где

   - октавный уровень звуковой мощности в дБ, создаваемой i-тым источником шума;

  - то же, что и в формулах (1) и (2), но для i-го источника шума;

m  - количество источников шума, ближайших к расчетной точке (т.е. источников шума, для которых  ,  где    - расстояние в м от расчетной точки до акустического центра ближайшего к ней источника шума);

n  - общее количество источников шума в помещении;

B и    - то же, что и в формулах (1) и (3);

б) в зоне отраженного звука по формуле

                             (6)

Первый член в формуле (6) следует определять, суммируя уровни звуковой мощности источников шума   по табл. 5, а если все источники шума имеют одинаковую звуковую мощность  , то

Таблица 5

4.5. Октавные уровни звукового давления L в дБ в расчетных точках, если источник шума и расчетные точки расположены на территории жилой застройки или на площадке предприятия, следует определять по формуле

 ,                             (7)

где    - октавный уровень звуковой мощности в дБ источника шума;

Ф  - то же, что в формулах (1) и (2);

r  - расстояние в м от источника шума до расчетной точки;

   - пространственный угол излучения звука, принимаемый для источников шума, расположенных:

в пространстве -

на поверхности территории или ограждающих конструкций зданий и сооружений -

в двухгранном углу, образованном ограждающими конструкциями зданий и сооружений, -

  - затухание звука в атмосфере в дБ/км, принимаемое по табл. 6.

  Примечания:  1. Октавные уровни  звукового давления  L в дБ  допускается

определять по формуле (7), если расчетные точки расположены на расстояниях

r в м, больших удвоенного максимального размера источника шума.

  2. При расстоянии  м  затухание  звука  в атмосфере в расчетах не

учитывается.

Таблица 6

4.6. Октавный уровень звуковой мощности шума   в дБ, прошедшего через преграду (ограждающую конструкцию помещения) (рис. 4, а, б) или канал, соединяющий два помещения или помещение с атмосферой, если шум создается источником в помещении (рис. 4, в), следует определять по формуле

  ,                                                       (8)

где L - октавный уровень звукового давления в дБ у преграды, определяемый согласно указаниям примеч. 3 и 4 к настоящему пункту;

  - площадь преграды в кв.м;

  - снижение уровня звуковой мощности шума в дБ при прохождении звука через преграду, определяемое согласно указаниям примеч. 1 и 2 к настоящему пункту;

 - поправка в дБ, учитывающая характер звукового поля при падении звуковых волн на преграду, определяемая согласно указаниям примеч. 3 и 4 к настоящему пункту.

  Примечания:  1. Если   преградой    является   ограждающая конструкция

помещения,   то , где  R  - изоляция воздушного шума  ограждающей

конструкцией в октавной полосе частот, определяемая согласно требованиям

раздела    6  настоящих норм.

  2. Если  преградой  является канал с площадью входного   отверстия ,

то  равно суммарному снижению звуковой мощности в октавной  полосе  в

канале,  определяемому согласно требованию раздела 8 настоящих норм.

  3. При  падении  звуковых волн  на преграду из атмосферы   = 0,  а L

следует  определять по формулам (7) и (11).

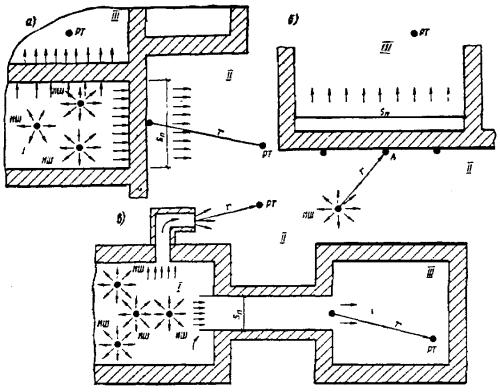

Рис.4. Схема размещения источников шума и расчетных точек

ИШ -источник шума; РТ - расчетная точка; А - промежуточная точка; I - помещение

с источниками шума; II - атмосфера; III - защищаемое от шума помещение

4.7. Октавный уровень звуковой мощности шума     в дБ, прошедшего через канал, если шум излучается источником непосредственно в канал, соединенный с другим помещением или с атмосферой (рис. 5), следует определять по формуле

где    - уровень звуковой мощности в дБ, излучаемой источником шума в канал, определяемый в соответствии с указаниями разделов (8) и (9) настоящих норм;

  - суммарное снижение октавного уровня звуковой мощности в дБ по пути распространения звука.

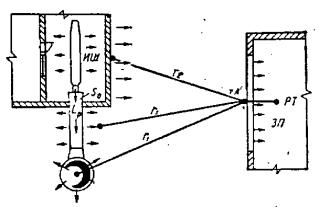

Рис. 5. Схема расположения источника (ИШ), излучающего шум в канал, и расчетной точки (РТ),

расположенной в защищаемом от шума помещении в другом здании

  - расстояние от выходного отверстия канала до наружного ограждения защищаемого от шума помещения;

  - расстояния от центра излучающей поверхности до наружного ограждения защищаемого от шума помещения

Суммарное снижение октавного уровня звуковой мощности источника шума по пути распространения звука   в дБ следует определять:

при излучении звука через выходное отверстие канала - в соответствии с указаниями раздела 8 настоящих норм как сумму уровней звуковой мощности в элементах канала или системы каналов, например, сети вентиляционных воздуховодов;

при излучении звука через стенки канала - по формуле

                     (10)

   - снижение октавного уровня звуковой мощности в дБ по пути распространения звука  между источником шума и начальным сечением участка канала, через который излучается шум, определяемое согласно требованиям раздела 8 настоящих норм;

   - площадь в кв.м поперечного сечения канала;

   - площадь в кв.м наружной поверхности стенок канала, через которую излучается шум;

  - изоляция воздушного шума в дБ стенками канала;

  - снижение уровня звуковой мощности в дБ по длине рассматриваемого участка канала, определяемое согласно требованиям раздела 8 настоящих норм.

4.8. Октавные уровни звуковой мощности    в дБ шума, прошедшего через преграду в защищаемое от шума помещение, если источники шума находятся в помещении, расположенном в другом здании (рис. 5), следует определять последовательно.

Сначала следует определить октавные уровни звуковой мощности шума   в дБ, прошедшего через различные преграды из помещения с источником (или несколькими источниками) шума в атмосферу, по формулам (8) и (9). Затем следует определить октавные уровни звукового давления шума   в дБ в промежуточной расчетной точке А у наружной ограждающей конструкции помещения, защищаемого от шума по формуле (7), заменив в ней L на  , а   на  . После этого следует определить суммарные октавные уровни звукового давления   в дБ в точке А по формуле (11), а затем определить октавные уровни звуковой мощности шума, прошедшего в защищаемое от шума помещение,  ПР в дБ по формуле (8), заменив в ней L на         и приняв =0.

4.9. Октавные уровни звукового давления в расчетной точке   в дБ, прошедшего через преграду, следует определять по формулам (3), (6) или (7), заменив в них L на   и   на .

4.10. Октавные уровни звукового давления от нескольких источников шума   в дБ следует определять как сумму уровней звукового давления   в дБ в выбранной расчетной точке от каждого источника шума (или каждой преграды, через которую проникает шум в помещение или в атмосферу) по формуле

                                                      (11)

Для упрощения расчетов суммирование уровней звукового давления следует производить по табл. 5 аналогично суммированию уровней звуковой мощности источников шума.

     4.11. Октавный уровень звукового давления   в дБ в расчетной точке для прерывистого шума от одного источника следует определять по формулам (1) - (3) или (7) для каждого отрезка времени   в мин, в течение которого значение октавного уровня звукового давления   в дБ остается постоянным, заменив в указанных формулах L на  .

Затем следует определить эквивалентный октавный уровень звукового давления   в дБ за общее время воздействия шума T в мин по формуле

                                         (12)

где    - время в мин, в течение которого значение уровня звукового давления   в дБ остается постоянным;

  - постоянное значение октавного уровня звукового давления в дБ прерывистого шума за время   в мин;

T  - общее время воздействия шума в мин.

Примечание. За общее время воздействия шума T в мин следует принимать:

в производственных помещениях - продолжительность рабочей смены;

на территориях, для которых установлены уровни шума, - продолжительность дня - (с 7 до 23 ч) или ночи (с 23 до 7 ч).

4.12. Октавный уровень звукового давления   в дБ в расчетной точке для импульсного шума от одного источника следует определять по формулам (1) - (3) или (7) для каждого отдельного импульса продолжительностью  в мин с октавным значением звукового давления    в дБ, заменив в указанных формулах L на    .

Затем следует определить эквивалентный октавный уровень звукового давления   в дБ за выбранный отрезок времени T в мин по формуле (12), заменив в ней   на  , а   на    .

4.13. Эквивалентные октавные уровни звукового давления   в дБ в расчетной точке для прерывистого и импульсивного шумов от нескольких источников шума следует определять в соответствии с п. 4.10 настоящих норм, заменив    на   а  на .

5. Определение требуемого снижения шума

5.1. Требуемое снижение октавных уровней звукового давления    в дБ следует определять отдельно для каждого источника шума, если в расчетную точку поступает шум от нескольких источников шума.

Примечание. Данное правило не распространяется на определение требуемого снижения шума от источников шума в производственных помещениях (в цехах текстильной промышленности, деревообделочных, металлообрабатывающих и т.п.).

5.2. Требуемое снижение октавных уровней звукового давления   в дБ в расчетной точке в помещении или на территории для одного источника шума или нескольких, отличающихся друг от друга по октавным уровням звукового давления менее чем на 10 дБ, следует определять:

а) для одного источника шума по формуле

   ;                                                   (13)

б) для нескольких источников шума по формуле

  =     ,                                       (14)

где L  и   - октавные уровни звукового давления в дБ, создаваемые соответственно одним или отдельно рассматриваемым источником шума в расчетной точке, определяемые в соответствии с пп. 4.2 - 4.8 настоящих норм;

  - допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4 и 3.5 настоящих норм;

n   -  общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.3. Требуемое снижение октавных уровней звукового давления   в дБ в расчетной точке в помещении или на территории от нескольких источников шума, отличающихся друг от друга по октавным уровням звукового давления более чем на 10 дБ, следует определять:

а) для каждого источника шума с более высокими уровнями звукового давления по формуле

  =    ,                                           (15)

где   - общее количество источников шума с более высокими уровнями звукового давления;

б) для каждого источника шума с более низкими уровнями звукового давления по формуле

  =    ,                  (16)

где n - общее количество принимаемых в расчет источников шума, определяемое в соответствии с пп. 5.4 и 5.5 настоящих норм.

5.4. В общее количество источников шума n при определении требуемого снижения октавных уровней звукового давления   в дБ в расчетных точках, расположенных на территории жилой застройки или на площадках промышленных предприятий, следует включать все источники шума, находящиеся на этих территориях (агрегаты, установки и т.п.), а также количество элементов ограждающих конструкций зданий и сооружений (стены или окна, покрытия и др.), ориентированных в сторону расчетных точек, через которые шум из помещения попадает в расчетную точку, а также выходные отверстия (проемы) каналов и шахт, излучающих шум в атмосферу.

При определении   в дБ для расчетных точек в помещении, защищаемом от внешних источников шума, в общее количество n принимаемых в расчет источников шума следует включать количество систем вентиляции с механическим побуждением, обслуживающих это помещение, а также количество элементов ограждающих конструкций, через которые шум проникает в помещение.

Примечание. Источники шума, находящиеся в защищаемом от шума помещении, в расчет принимать не следует, но величину   увеличивать на 5 дБ.

5.5. В общем количестве источников шума n не следует учитывать те источники шума, которые создают в расчетной точке уровни звукового давления   в дБ ниже допустимых   на величину  , в каждой октавной полосе, т.е. для которых выполняется соотношение

  .                                                     (17)

При этом величину  в дБ следует определять по формуле

где   - количество источников шума, уровни звукового давления которых по крайней мере на 10 дБ меньше .

5.6. При определении по формуле (7) октавных уровней звукового давления   в дБ от различных источников шума для расчета требуемого снижения уровней звукового давления в дБ в расчетной точке по формулам (15) и (16) допускается расстояния до источников шума принимать одинаковыми и равными среднему арифметическому   в случаях, когда   1,5 r мин для разных источников шума.

Для одинаковых по излучаемой мощности источников шума в этом случае достаточно рассчитать требуемое снижение уровня звукового давления для одного из источников, принимая

Тогда требуемое снижение уровня звукового давления   в дБ будет одинаковым для всех источников шума.

5.7. Требуемое общее снижение октавных уровней звукового давления   в дБ в помещениях с источниками шума при одновременной работе всех источников шума следует определять по формуле

  =   -  ,                                              (19)

где   - октавный уровень звукового давления в расчетной точке от всех источников шума в дБ, определяемый в соответствии с пп.4.4 настоящих норм, заменяя L на   ;

   - допустимый октавный уровень звукового давления в дБ в расчетной точке, определяемый в соответствии с пп. 3.4. и 3.5 настоящих норм.

6. Звукоизоляция ограждающих конструкций зданий

Нормы звукоизоляции ограждающих конструкций

6.1. Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий являются индекс изоляции воздушного шума ограждающей конструкцией   в дБ и индекс приведенного уровня ударного шума под перекрытием   в дБ.

6.2. Индекс изоляции воздушного шума   в дБ ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума следует определять по формуле

  .                                                             (20)

где   - поправка, определяемая путем сравнения частотной характеристики изоляции воздушного шума ограждающей конструкцией с нормативной частотной характеристикой изоляции воздушного шума (рис.6) по методике, изложенной в прил. 1.

Рис. 6. Нормативная частотная характеристика изоляции

воздушного шума ограждающей конструкцией

6.3. Индекс приведенного уровня ударного шума  в дБ под перекрытием с известной (рассчитанной или измеренной) частотной характеристикой приведенного уровня ударного шума следует определять по формуле

где     - поправка, определяемая путем сравнения частотной характеристики приведенного уровня ударного шума под перекрытием с нормативной частотной характеристикой приведенного уровня ударного шума (рис. 7) по методике, изложенной в прил. 1.

Рис. 7. Нормативная частотная характеристика приведенного уровня

ударного шума под перекрытием

6.4. Нормативные индексы изоляции воздушного шума ограждающими конструкциями   в дБ и приведенного уровня ударного шума под перекрытием   в дБ жилых и общественных зданий, а также вспомогательных зданий и помещений промышленных предприятий, следует принимать по табл. 7.

Таблица 7
