СНиП II-12-77 от 1978-07-01 Нормы проектирования. Глава 12. Защита от шума. Часть 8

Таблица 34

Разность между и

в дБА

Поправка в дБА

0,8

1,5

2,4

2,6

2,8

2,9

10.16. Снижение уровня звука экраном в дБ от источников шума внутри групп жилых домов и трансформаторов следует принимать по табл. 35. При этом длину экрана следует принимать в два раза больше длины источника шума.

Таблица 35

Расстояние между источником шума и экраном в м	Снижение уровня звука экраном в дБА
	Расстояние между экраном и расчетной точкой в м
	5		10		20		50		100
	Эффективная высота экрана в м
	1	3	1	3	1	3	1	3		1	3
2	19	29	18	28	18	28	18	27		18	27
5	17	26	16	25	15	24	15	23		15	23
10	16	25	15	23	14	23	13	21		13	21
20	15	24	14	23	13	20	12	18		11	18/
50	15	23	13	21	12	19	10	17		10	15
100	15	23	13	21	11	18	10	17		9	14

Эффективную высоту экрана следует определять согласно расчетным схемам , приведенным на рис. 27.

10.17. Снижение уровня звука в дБА полосами зеленых насаждений следует принимать по табл. 36.

10.18. При посадке полос зеленых насаждений должно быть обеспечено плотное примыкание крон деревьев между собой и заполнение пространства под кронами до поверхности земли кустарником.

10.19. Полосы зеленых насаждений должны предусматриваться из пород быстрорастущих деревьев и кустарников, устойчивых к условиям воздушной среды в городах и других населенных пунктах и произрастающих в соответствующей климатической зоне.

Таблица 36

Полоса зеленых насаждений

Ширина полосы в м

Снижение уровня звука

в дБА

Однорядная при шахматной посадке деревьев внутри полосы

10 - 15

4 - 5

То же

16 - 20

5 - 8

Двухрядная при расстояниях между рядами 3 - 5 м; ряды аналогичны однорядной посадке

21 - 25

8 - 10

Двух- или трехрядная при расстояниях между рядами 3 м; ряды аналогичны однорядной посадке

26 - 30

10 - 12

Примечание. Высоту деревьев следует принимать не менее 5 - 8 м.

Приложение 1

Методика расчета поправок и при определении индексов

изоляции воздушного шума ограждающей конструкцией

и приведенного уровня ударного шума под перекрытием

1. Для вычисления поправки в дБ необходимо на график с нормативной частотной характеристикой изоляции воздушного шума (см. рис. 6) нанести частотную характеристику изоляции воздушного шума ограждающей конструкцией и определить среднее неблагоприятное отклонение нанесенной частотной характеристики от нормативной частотной характеристики.

Неблагоприятными отклонениями следует считать отклонения вниз от нормативной частотной характеристики. Среднее неблагоприятное отклонение следует принимать равным 1/18 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение приближается, но не превышает 2 дБ, а максимальное неблагоприятное отклонение не превышает 8 дБ, то поправка .

Если среднее неблагоприятное отклонение превышает 2 дБ или максимальное неблагоприятное отклонение превышает 8 дБ, то нормативная частотная характеристика смещается вниз (на целое число децибел) так, чтобы среднее и максимальное неблагоприятные отклонения от смещенной нормативной частотной характеристики не превышали указанные величины. В этом случае поправка отрицательна и равна величине смещения нормативной частотной характеристики.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, нормативная частотная характеристика смещается вверх (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной нормативной частотной характеристики приближалось, но не превышало 2 дБ, а максимальное неблагоприятное отклонение не превышало 8 дБ. В этом случае поправка положительна и равна величине смещения нормативной частотной характеристики.

2. Для вычисления поправки в дБ необходимо на график с нормативной частотной характеристикой приведенного уровня ударного шума (см. рис. 7) нанести частотную характеристику приведенного уровня ударного шума под перекрытием и определить среднее неблагоприятное отклонение нанесенной частотной характеристики приведенного уровня ударного шума от нормативной частотной характеристики.

Неблагоприятными отклонениями следует считать отклонения вверх от нормативной частотной характеристики. Среднее неблагоприятное отклонение следует принимать равным 1/16 суммы неблагоприятных отклонений.

Если среднее неблагоприятное отклонение превышает 2 дБ или максимальное неблагоприятное отклонение превышает 8 дБ, то нормативная частотная характеристика смещается вверх (на целое число децибел) так, чтобы среднее и максимальное неблагоприятные отклонения от смещенной нормативной частотной характеристики не превышали указанные величины. В этом случае поправка отрицательна и равна величине смещения нормативной частотной характеристики.

Если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятные отклонения отсутствуют, нормативная частотная характеристика смещается вниз (на целое число децибел) так, чтобы среднее неблагоприятное отклонение от смещенной нормативной частотной характеристики приближалось, но не превышало 2 дБ, а максимальное неблагоприятное отклонение не превышало 8 дБ. В этом случае поправка положительная и равна величине смещения нормативной частотной характеристики.

Приложение 2

Характеристики звукопоглощающих конструкций

Таблица 1

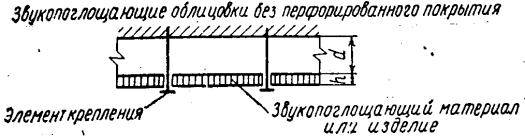

Звукопоглощающие облицовки

№

п/п

Изделия или конструкГОСТ или ТУ

Средняя плотность звукопо- глощаю- щего мате- риала

Толщина слоя зву- копогло- щающего материал

в мм

Воз- душ- ный про- межу- ток

d в мм

Реверберационный коэффициент звукопоглощения в октавных полосах со среднегеометрической частотой

в Гц

кг/куб.м

125

250

500

1000

2000

4000

8000

Плиты марки ПА/О, минераловатные акустические с несквозной перфорацией по квадрату 13%, диаметром 4 мм, размер 500x500 (ТУ 21-24-60-74), к-т "Красный строитель"

150

(0,02)

0,03

0,17

0,68

0,98

0,86

0,45

0,2

То же

150

(0,02)

0,05

0,42

0,98

0,90

0,79

0,45

0,19

Плиты марки ПА/С, минераловатные, акустические, отделка "набрызгом", размер 500500 (ТУ 21-24-60-74), к-т "Красный строитель"

150

(0,02)

0,05

0,21

0,66

0,91

0,95

0,89

0,70

То же

150

(0,02)

0,12

0,36

0,88

0,94

0,84

0,80

0,65

Плиты типа "Акмигран", "Акминит", минераловатные, размер 300300 (ГОСТ 17918-72)

400

(0,02)

0,11

0,30

0,85

0,9

0,78

0,72

0,59

Плиты типа "Акмигран", "Акминит", минераловатные, размер 300х300 (ГОСТ 17918-72)

400

(0,01)

0,2

0,71

0,88

0,81

0,71

0,79

0,65

То же

400

200

(0,3)

0,48

0,71

0,70

0,79

0,77

0,62

0,59

Плиты АГП, гипсовые, размер 810х810, с заполнением из минеральной ваты, перфорация по квадрату 13%, диаметр 4 мм (ОСТ 21-26-76)

(0,3)

0,09

0,26

0,54

0,94

0,67

0,40

0,30

То же

(0,3)

0,09

0,49

0,91

0,88

0,69

0,34

0,29

Маты из супертонкого стекловолокна (ТУ 21-01-224-69), оболочка из стеклоткани (ГОСТ 19907-74*)

(0,1)

0,4

0,85

0,98

1,0

0,93

0,97

1,0

Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из декоративной стеклоткани типа ТСД(ТУ-6-11-54-74)

(0,1)

0,2

0,9

1,0

0,95

1,0

Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из стеклоткани типа Э-0,1 (ГОСТ 19907-74*)

(0,02)

0,26

1,0

0,94

0,77

0,62

Маты из супертонкого базальтового волокна (РСТ УССР 5013-76), оболочка из стеклоткани типа Э-0,1 (ГОСТ 19907-74*)

200

(0,28)

1,0

0,9

0,81

0,97

0,96

Плиты "Силакпор" (ОСТ 21-22-76)

350

(0,25)

0,45

0,72

0,60

0,80

1,0

1,.0

0,95

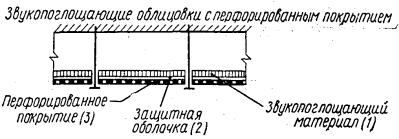

1 - минераловатная плита (ГОСТ 9573-72*); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - гипсовая плита, размер 500х500, толщина 6 мм, перфорация по квадрату 13%, диаметр 10 мм (ТУ 400-1-283-73)

(0,1)

0,31

0,70

0,95

0,69

0,59

0,50

0,30

То же, но перфорация гипсовой плиты по рисунку 13%, диаметр 7 - 9 мм (ТУ 400-1-283-73)

(0,.1)

0,.31

0,95

0,99

0,80

0,52

0,46

0,42

1 - минераловатная плита (ГОСТ 9573-72*); 3 - гипсовая плита, толщина 6 мм, размер 500х500, подклеенная бязью, перфорация квадратная 13%, диаметр 10 мм (ТУ 400-1-283-73)

150

(0,05)

0,42

0,95

1,0

0,75

0,60

0,51

0,35

1 - прошивные минераловатные маты (ТУ 21-24-51-73); 3 - гипсовая плита, толщиной 6 мм, размер 500х500, подклеенная бязью, перфорация квадратная, диаметр 10 мм (ТУ 400-1-283-73)

100

(0,03)

0,42

0,81

0,82

0,69

0,58

0,59

0,58

1 - прошивные минераловатные маты (ТУ 21-24-51-73); 3 - гипсовая плита, толщиной 6 мм, размер 500х500, подклеенная бязью, перфорация по рисунку 13%, диаметр 7 - 9 мм (ТУ 400-1-283-73)

100

(0,05)

0,40

0,89

0,97

0,.76

0,70

0,71

0,68

1 - супертонкое стекловолокно (ТУ 21-01-224-96); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - гипсовая плита толщиной 7 мм, размер 500х500, перфорация по рисунку 13%, диаметр 7 - 9 мм (ТУ 400-1-283-73

100

(0,3)

0,66

1,0

0,96

0,7

0,55

То же

100

250

(0,4)

0,73

1,0

0,92

0,80

1 - прошивные минераловатные маты (ТУ 21-24-51-73); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)

100

0,11

0,35

0,75

1,0

0,95

0,90

0,92

0,95

1 - минераловатная плита (ГОСТ 9573-72*); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)

125

0,09

0,18

0,55

1,0

0,86

0,79

0,85

То же

125

100

0,10

0,27

0,76

0,90

0,86

0,92

0,87

1 - супертонкое стекловолокно (ТУ 21-01-224-69); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58)

100

0,15

0,47

1,.0

1,0

0,95

То же

100

250

0,5

0,93

1,0
