Таблица 2
Штучные звукопоглотители
|
№
п/п
|
Конструкции
|
Звукопо- глощающий слой
|
Расстояние
|
Эквивалентная площадь звукопоглощения  в кв.м при среднегеометрической частоте октавной полосы в Гц
|
|
|
|
Плот- ность
в кг/куб.м
|
Тол- щина в мм
|
Меж- ду цент- рами в мм
|
От по- тол- ка до по- гло- ти- теля R в мм
|
|
|
|
|
|
|
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
13
|
14
|
|
|
|

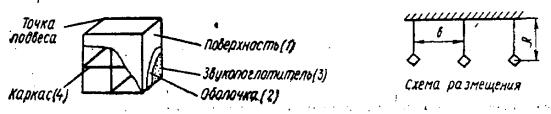

27
|
1 - размер 400х400х400, просечно-вытяжной лист толщиной 2 мм, перфорация 74% (ГОСТ 8706-58); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - супертонкое стекловолокно (ТУ 21-01-224-69)
|
15
|
60
|
2500
|
1250
|
0,14
|
0,40
|
0,75
|
1,23
|
1,14
|
1,.05
|
0,82
|
0,67
|
|
|
28
|
То же
|
15
|
60
|
1500
|
1250
|
0,08
|
0,23
|
0,55
|
1,03
|
0,97
|
0,86
|
0,75
|
0,60
|
|
|
29
|
То же, но с размером 320х320
|
15
|
60
|
2000
|
1000
|
0,1
|
0,16
|
0,37
|
0,68
|
0,84
|
0,66
|
0,52
|
0,37
|
|
|
30
|
То же
|
15
|
60
|
1000
|
1000
|
0,05
|
0,11
|
0,34
|
0,51
|
0,60
|
0,46
|
0,40
|
0,35
|
|
|
31
|
То же, но с размером 240х240
|
15
|
60
|
1500
|
750
|
0,03
|
0,09
|
0,15
|
0,29
|
0,35
|
0,37
|
0,30
|
0,20
|
|
|
32
|
1 - размер 600х300х300, листы перфорированного павинола (авиапола) (ТУ 17-21-01-1-74); 3 - супертонкое стекловолокно (ТУ 21-01-224-69)
|
15
|
150
|
2000
|
500
|
-
|
0,18
|
0,45
|
0,65
|
0,56
|
0,52
|
0,48
|
0,6
|
|
|
33
|
1 - размер 400х400х400, просечно-вытяжной лист (ГОСТ 87-06-58); 2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*); 3 - супертонкое базальтовое волокно (РСТ УССР 5013-76); 4-проволочный каркас
|
20
|
400
|
1350
|
1200
|
0,15
|
0,27
|
1,08
|
1,06
|
1,17
|
1,14
|
1,0
|
1,01
|
|
|
34
|
1 - размер 2600х600х300, просечно-вытяжной лист (ГОСТ 8706-58);
2 - стеклоткань типа Э-0,1 (ГОСТ 19907-74*);
3 - супертонкое стекловолокно (ТУ 21-01-224-69); 4 - каркас треугольного профиля
|
15
|
Пол- ностью
|
0
|
0
|
0,59
|
0,66
|
1,87
|
2,1
|
2,1
|
1,7
|
1,87
|
2,5
|
|
|
35
|
3 - размер 100025040, минераловатная плита (ГОСТ 9573-72*); 2 - оболочка из стеклоткани типа ТСД (ТУ 6-11-54- 74)
|
80
|
40
|
50
|
0
|
0,95
|
1,1
|
2,94
|
3,80
|
3,60
|
3,45
|
2,29
|
2,0
|
|
|
36
|
То же
|
80
|
40
|
150
|
0
|
0,6
|
0,84
|
1,48
|
1,62
|
1,38
|
1,65
|
1,84
|
1,7
|
|
|
37
|
"
|
80
|
40
|
250
|
0
|
0,17
|
0,38
|
0,83
|
1,01
|
0,99
|
1,20
|
1,57
|
1,4
|
|
|
38
|
"
|
80
|
40
|
500
|
0
|
0,1
|
0,13
|
0,43
|
0,53
|
0,66
|
0,65
|
0,61
|
0,58
|
|
|
39
|
3 - размер 500х500х40 минераловатная плита (ГОСТ 9573-72*); 2 - оболочка из стеклоткани типа ТСД (ТУ 6-11-54-72)
|
125
|
40
|
500
|
0
|
0,28
|
0,34
|
0,60
|
0,98
|
1,45
|
1,57
|
1,56
|
1,5
|
|
|
40
|
3 - размер 1000х50х080, минераловатная плита (ГОСТ 9573-72*); 2 - оболочка из стеклоткани типа ТСД (ТУ 6-11-54-74)
|
80
|
80
|
500
|
0
|
0,31
|
0,38
|
0,81
|
1,14
|
1,22
|
1,18
|
1,07
|
1,0
|
|
|
